Colibri Plug 16+ 80, 8mm Réf. article 401-55603-51
Illustration similaire
Parallèle
SMT
Haute densité
Haut débit
- data transfer rate 16+ Gbit/s
- for PCIe Gen4
- for 8 mm board-to-board distance
- 80 contacts
- termination technology SMT
- pitch 0.5 mm
Schémas
Plus d'informations
Modèle ECAD, MCADDélai de livraison
Caractéristiques techniques
Socles
| Spécification | PICMG® COM.0 Rev 3.0 |
|---|---|
| Nombre de contacts | 80 |
| Technique de raccordement | SMT |
| Distance de circuit imprimé | 8 mm |
| Température de fonctionnement | -40°C to +125°C |
Matériau
| Corps isolant | LCP, UL 94 V-0 |
|---|---|
| Valeur CTI IEC 60112 | 125 |
| Matériau de contact | Copper alloy |
| Revêtement du contact | Au over Ni |
Mécanique
| Dimension du pas | 0.5 mm |
|---|---|
| Force d'enfichage par contact | max. 0.9 N |
| Force d'extraction par contact | min. 0.1 N |
| Durée de vie | 30 mating cycles |
| Coplanarité | max. 0.1 mm |
Électrique
| Courant de fonctionnement | max. 0.5 A |
|---|---|
| Tension de fonctionnement | 50 VAC |
| Résistance traversante | max. 75 mΩ |
| Entrefers et lignes de fuite | ≥ 0.15 mm |
| Résistance d'isolation | > 100 MΩ |
| Tension test | 200 VAC |
| Transmission de données | 16 Gbit/s |
Montage
| Température de brasage | 260°C per J-STD-020 |
|---|---|
| MSL | 1 |
| Composants | Pick and Place |
Homologations / conformité
| Fichier UL | E130314 |
|---|---|
| Environnement | RoHS compliant |

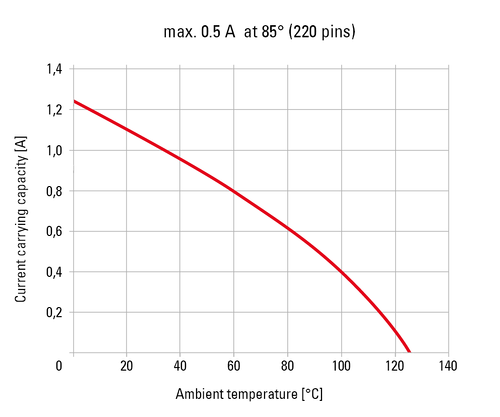

Courbes de derating
Variantes
Pour l'article avec aide au montage, le n° d'article correct est : 401-55613-51
Produits adaptés
Modifications
Également disponible sur demande en
- other stacking heights
- alternative contact surfaces
Conditionnement
Tape and Reel
600 pcs / Reel
