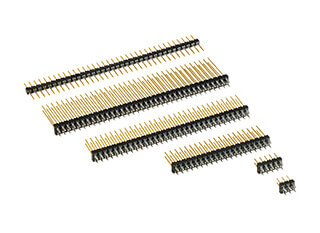

Barrettes à broches et à douilles VarPol
Les connecteurs mâles et femelles VarPol d’ept offrent de multiples options pour le raccordement de circuits imprimés. À une ou deux rangées, nombre de contacts variable, différentes longueurs de broches, droits ou coudés : vous disposez d’une large gamme de configurations. De plus, les connecteurs peuvent être alignés les uns à la suite des autres sans discontinuité.
La zone d’insertion Tcom press® éprouvée vous offre également la possibilité d’éliminer le processus de soudure tout en gagnant considérablement en fiabilité de connexion.
La zone d’insertion Tcom press® éprouvée vous offre également la possibilité d’éliminer le processus de soudure tout en gagnant considérablement en fiabilité de connexion.
Caractéristiques
- Large choix de longueurs de contact ou de
- raccordement. Choix de niveaux de qualité : 50 et 250 cycles d’insertion
- Barrettes juxtaposables. Mise en
- œuvre
- simple et économique. Zone d’insertion dans Tcom press®
- VarPolfeder, également disponible en version à
- souder. Modèles coudés et droits, à 1 rangée et à 2 rangées.
Applications
- Distance entre les cartes de 11,45 mm à 35,45 mm ;
- suppression du processus de soudure grâce à l'insertion par pression
VarPol : aperçu
Filter
Barrette à broches droite
Barrette à broches VarPol droite à 1 rangée Réf. article 971-nn006-b1
Longueur du côté enfichable (Y) = 16,6 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée, Le « b » dans la référence indique le niveau de qualité du côté enfichable
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 1 rangée Réf. article 971-nn009-b1
Longueur du côté enfichable (Y) = 6,7 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée, Le « b » dans la référence indique le niveau de qualité du côté enfichable
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 1 rangée Réf. article 971-nn010-b1
Longueur du côté enfichable (Y) = 5,2 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée, Le « b » dans la référence indique le niveau de qualité du côté enfichable
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 1 rangée Réf. article 971-nn011-b1
Longueur du côté enfichable (Y) = 8,0 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée, Le « b » dans la référence indique le niveau de qualité du côté enfichable
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 1 rangée Réf. article 971-nn012-b1
Longueur du côté enfichable (Y) = 10,2 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée, Le « b » dans la référence indique le niveau de qualité du côté enfichable
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 1 rangée Réf. article 971-nn013-b1
Longueur du côté enfichable (Y) = 13,0 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée, Le « b » dans la référence indique le niveau de qualité du côté enfichable
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 1 rangée Réf. article 971-nn018-b1
Longueur du côté enfichable (Y) = 17,5 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée, Le « b » dans la référence indique le niveau de qualité du côté enfichable
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 1 rangée Réf. article 971-nn019-b1
Longueur du côté enfichable (Y) = 25,0 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée, Le « b » dans la référence indique le niveau de qualité du côté enfichable
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 1 rangée Réf. article 971-nn020-ba
Longueur du côté enfichable (Y) = 5,2 mm, Technique d'insertion, Longueur du connecteur : 6,5 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée, b dans la référence définit le niveau de qualité du côté enfichable ; a définit le niveau de qualité du côté raccordement
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 1 rangée Réf. article 971-nn021-ba
Longueur du côté enfichable (Y) = 8,0 mm, Technique d'insertion, Longueur du connecteur : 6,5 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée, b dans la référence définit le niveau de qualité du côté enfichable ; a définit le niveau de qualité du côté raccordement
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 1 rangée Réf. article 971-nn022-ba
Longueur du côté enfichable (Y) = 10,2 mm, Technique d'insertion, Longueur du connecteur : 6,5 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée, b dans la référence définit le niveau de qualité du côté enfichable ; a définit le niveau de qualité du côté raccordement
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 1 rangée Réf. article 971-nn023-ba
Longueur du côté enfichable (Y) = 13,0 mm, Technique d'insertion, Longueur du connecteur : 6,5 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée, b dans la référence définit le niveau de qualité du côté enfichable ; a définit le niveau de qualité du côté raccordement
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 1 rangée Réf. article 971-nn026-b1
Longueur du côté enfichable (Y) = 15,7 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée, Le « b » dans la référence indique le niveau de qualité du côté enfichable
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 1 rangée Réf. article 971-nn029-ba
Longueur du côté enfichable (Y) = 25,0 mm, Technique d'insertion, Longueur du connecteur : 6,5 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée, b dans la référence définit le niveau de qualité du côté enfichable ; a définit le niveau de qualité du côté raccordement
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 1 rangée Réf. article 971-nn039-ba
Longueur du côté enfichable (Y) = 6,7 mm, Technique d'insertion, Longueur du connecteur : 6,5 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée, b dans la référence définit le niveau de qualité du côté enfichable ; a définit le niveau de qualité du côté raccordement
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 1 rangée Réf. article 971-nn050-ba
Longueur du côté enfichable (Y) = 5,2 mm, Technique d'insertion, Longueur de raccordement : 11 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée, b dans la référence définit le niveau de qualité du côté enfichable ; a définit le niveau de qualité du côté raccordement
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 1 rangée Réf. article 971-nn051-ba
Longueur du côté enfichable (Y) = 8,0 mm, Technique d'insertion, Longueur de raccordement : 11 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée, b dans la référence définit le niveau de qualité du côté enfichable ; a définit le niveau de qualité du côté raccordement
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 1 rangée Réf. article 971-nn053-ba
Longueur du côté enfichable (Y) = 13,0 mm, Technique d'insertion, Longueur de raccordement : 11 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée, b dans la référence définit le niveau de qualité du côté enfichable ; a définit le niveau de qualité du côté raccordement
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 2 rangées Réf. article 972-nn006-b1
Longueur du côté enfichable (Y) = 16,6 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées, Le « b » dans la référence indique le niveau de qualité du côté enfichable
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 2 rangées Réf. article 972-nn009-b1
Longueur du côté enfichable (Y) = 6,7 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées, Le « b » dans la référence indique le niveau de qualité du côté enfichable
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 2 rangées Réf. article 972-nn010-b1
Longueur du côté enfichable (Y) = 5,2 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées, Le « b » dans la référence indique le niveau de qualité du côté enfichable
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 2 rangées Réf. article 972-nn011-b1
Longueur du côté enfichable (Y) = 8,0 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées, Le « b » dans la référence indique le niveau de qualité du côté enfichable
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 2 rangées Réf. article 972-nn012-b1
Longueur du côté enfichable (Y) = 10,2 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées, Le « b » dans la référence indique le niveau de qualité du côté enfichable
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 2 rangées Réf. article 972-nn013-b1
Longueur du côté enfichable (Y) = 13,0 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées, Le « b » dans la référence indique le niveau de qualité du côté enfichable
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 2 rangées Réf. article 972-nn018-b1
Longueur du côté enfichable (Y) = 17,5 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées, Le « b » dans la référence indique le niveau de qualité du côté enfichable
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 2 rangées Réf. article 972-nn019-b1
Longueur du côté enfichable (Y) = 25,0 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées, Le « b » dans la référence indique le niveau de qualité du côté enfichable
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 2 rangées Réf. article 972-nn020-ba
Longueur du côté enfichable (Y) = 5,2 mm, Technique d'insertion, Longueur du connecteur : 6,5 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées, b dans la référence définit le niveau de qualité du côté enfichable ; a définit le niveau de qualité du côté raccordement
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 2 rangées Réf. article 972-nn021-ba
Longueur du côté enfichable (Y) = 8,0 mm, Technique d'insertion, Longueur du connecteur : 6,5 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées, b dans la référence définit le niveau de qualité du côté enfichable ; a définit le niveau de qualité du côté raccordement
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 2 rangées Réf. article 972-nn022-ba
Longueur du côté enfichable (Y) = 10,2 mm, Technique d'insertion, Longueur du connecteur : 6,5 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées, b dans la référence définit le niveau de qualité du côté enfichable ; a définit le niveau de qualité du côté raccordement
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 2 rangées Réf. article 972-nn023-ba
Longueur du côté enfichable (Y) = 13,0 mm, Technique d'insertion, Longueur du connecteur : 6,5 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées, b dans la référence définit le niveau de qualité du côté enfichable ; a définit le niveau de qualité du côté raccordement
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 2 rangées Réf. article 972-nn026-b1
Longueur du côté enfichable (Y) = 15,7 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées, Le « b » dans la référence indique le niveau de qualité du côté enfichable
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 2 rangées Réf. article 972-nn029-ba
Longueur du côté enfichable (Y) = 25,0 mm, Technique d'insertion, Longueur du connecteur : 6,5 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées, b dans la référence définit le niveau de qualité du côté enfichable ; a définit le niveau de qualité du côté raccordement
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 2 rangées Réf. article 972-nn039-ba
Longueur du côté enfichable (Y) = 6,7 mm, Technique d'insertion, Longueur du connecteur : 6,5 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées, b dans la référence définit le niveau de qualité du côté enfichable ; a définit le niveau de qualité du côté raccordement
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 2 rangées Réf. article 972-nn050-ba
Longueur du côté enfichable (Y) = 5,2 mm, Technique d'insertion, Longueur de raccordement : 11 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées, b dans la référence définit le niveau de qualité du côté enfichable ; a définit le niveau de qualité du côté raccordement
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 2 rangées Réf. article 972-nn051-ba
Longueur du côté enfichable (Y) = 8,0 mm, Technique d'insertion, Longueur de raccordement : 11 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées, b dans la référence définit le niveau de qualité du côté enfichable ; a définit le niveau de qualité du côté raccordement
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 2 rangées Réf. article 972-nn053-ba
Longueur du côté enfichable (Y) = 13,0 mm, Technique d'insertion, Longueur de raccordement : 11 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées, b dans la référence définit le niveau de qualité du côté enfichable ; a définit le niveau de qualité du côté raccordement
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 2 rangées Réf. article 972-nn090-9a
Longueur du côté enfichable (Y) = 0,0 mm, Technique d'insertion, Longueur du raccord : 6,5 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées, a définit le niveau de qualité du côté de raccordement
Parallèle
Technologie press-fit
Barrette à broches VarPol droite à 2 rangées Réf. article 972-nn091-9a
Longueur du côté enfichable (Y) = 0,0 mm, Technique d'insertion, Longueur de raccordement : 9 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées, a définit le niveau de qualité du côté de raccordement
Parallèle
Technologie press-fit
lames de ressort
Barrette à ressorts VarPol à 1 rangée Réf. article 961-40nn2-03
Niveau de qualité 3, Technique de soudure, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée
Parallèle
À angle droit
Contact traversant brasé
Barrette à ressorts VarPol à 1 rangée Réf. article 961-40nn2-12
Niveau de qualité 3, Technique de soudure, Longueur du raccord : 12,2 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée
Parallèle
À angle droit
Contact traversant brasé
Barrette à ressorts VarPol à 1 rangée Réf. article 961-40nn6-03
Niveau de qualité 2, Technique de soudure, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée
Parallèle
À angle droit
Contact traversant brasé
Barrette à ressorts VarPol à 1 rangée Réf. article 961-40nn6-12
Niveau de qualité 2, Technique de soudure, Longueur du raccord : 12,2 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée
Parallèle
À angle droit
Contact traversant brasé
Barrette à ressorts VarPol à 1 rangée Réf. article 961-60nn2-03
Niveau de qualité 3, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée
Parallèle
À angle droit
Technologie press-fit
Barrette à ressorts VarPol à 1 rangée Réf. article 961-60nn2-07
Niveau de qualité 3, Technique d'insertion, Longueur de raccordement : 8,05 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée
Parallèle
À angle droit
Technologie press-fit
Barrette à ressorts VarPol à 1 rangée Réf. article 961-60nn2-12
Niveau de qualité 3, Technique d'insertion, Longueur du raccord : 12,2 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée
Parallèle
À angle droit
Technologie press-fit
Barrette à ressorts VarPol à 1 rangée Réf. article 961-60nn2-17
Niveau de qualité 3, Technique d'insertion, Longueur de raccordement : 17 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée
Parallèle
À angle droit
Technologie press-fit
Barrette à ressorts VarPol à 1 rangée Réf. article 961-60nn6-03
Niveau de qualité 2, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée
Parallèle
À angle droit
Technologie press-fit
Barrette à ressorts VarPol à 1 rangée Réf. article 961-60nn6-07
Niveau de qualité 2, Technique d'insertion, Longueur de raccordement : 8,05 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée
Parallèle
À angle droit
Technologie press-fit
Barrette à ressorts VarPol à 1 rangée Réf. article 961-60nn6-12
Niveau de qualité 2, Technique d'insertion, Longueur du raccord : 12,2 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée
Parallèle
À angle droit
Technologie press-fit
Barrette à ressorts VarPol à 1 rangée Réf. article 961-60nn6-17
Niveau de qualité 2, Technique d'insertion, Longueur de raccordement : 17 mm, Nombre de pôles : 2 à 36 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), à une rangée
Parallèle
À angle droit
Technologie press-fit
Barrette à ressorts VarPol à 2 rangées Réf. article 962-40nn2-03
Niveau de qualité 3, Technique de soudure, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées
Parallèle
À angle droit
Contact traversant brasé
Barrette à ressorts VarPol à 2 rangées Réf. article 962-40nn2-12
Niveau de qualité 3, Technique de soudure, Longueur du raccord : 12,2 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées
Parallèle
À angle droit
Contact traversant brasé
Barrette à ressorts VarPol à 2 rangées Réf. article 962-40nn6-03
Niveau de qualité 2, Technique de soudure, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées
Parallèle
À angle droit
Contact traversant brasé
Barrette à ressorts VarPol à 2 rangées Réf. article 962-40nn6-12
Niveau de qualité 2, Technique de soudure, Longueur du raccord : 12,2 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées
Parallèle
À angle droit
Contact traversant brasé
Barrette à ressorts VarPol à 2 rangées Réf. article 962-60nn2-03
Niveau de qualité 3, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées
Parallèle
À angle droit
Technologie press-fit
Barrette à ressorts VarPol à 2 rangées Réf. article 962-60nn2-07
Niveau de qualité 3, Technique d'insertion, Longueur de raccordement : 8,05 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées
Parallèle
À angle droit
Technologie press-fit
Barrette à ressorts VarPol à 2 rangées Réf. article 962-60nn2-12
Niveau de qualité 3, Technique d'insertion, Longueur du raccord : 12,2 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées
Parallèle
À angle droit
Technologie press-fit
Barrette à ressorts VarPol à 2 rangées Réf. article 962-60nn2-17
Niveau de qualité 3, Technique d'insertion, Longueur de raccordement : 17 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées
Parallèle
À angle droit
Technologie press-fit
Barrette à ressorts VarPol à 2 rangées Réf. article 962-60nn6-03
Niveau de qualité 2, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées
Parallèle
À angle droit
Technologie press-fit
Barrette à ressorts VarPol à 2 rangées Réf. article 962-60nn6-07
Niveau de qualité 2, Technique d'insertion, Longueur de raccordement : 8,05 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées
Parallèle
À angle droit
Technologie press-fit
Barrette à ressorts VarPol à 2 rangées Réf. article 962-60nn6-12
Niveau de qualité 2, Technique d'insertion, Longueur du raccord : 12,2 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées
Parallèle
À angle droit
Technologie press-fit
Barrette à ressorts VarPol à 2 rangées Réf. article 962-60nn6-17
Niveau de qualité 2, Technique d'insertion, Longueur de raccordement : 17 mm, Nombre de pôles : 2 - 108 (le nombre de pôles par rangée correspond au chiffre « nn » dans la référence), sur deux rangées
Parallèle
À angle droit
Technologie press-fit
Barrette à broches à 90°
Barrette à broches VarPol à 1 rangée Réf. article 981-nn010-b1
Longueur du côté enfichable (Y) = 2,8 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 à 36, à une rangée, Le « b » dans la référence indique le niveau de qualité du côté enfichable
À angle droit
Technologie press-fit
Barrette à broches VarPol à 1 rangée Réf. article 981-nn011-b1
Longueur du côté enfichable (Y) = 5,6 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 à 36, à une rangée, Le « b » dans la référence indique le niveau de qualité du côté enfichable
À angle droit
Technologie press-fit
Barrette à broches VarPol à 1 rangée Réf. article 981-nn012-b1
Longueur du côté enfichable (Y) = 7,8 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 à 36, à une rangée, Le « b » dans la référence indique le niveau de qualité du côté enfichable
À angle droit
Technologie press-fit
Barrette à broches VarPol à 1 rangée Réf. article 981-nn013-b1
Longueur du côté enfichable (Y) = 10,6 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 à 36, à une rangée, Le « b » dans la référence indique le niveau de qualité du côté enfichable
À angle droit
Technologie press-fit
Barrette à broches VarPol à 2 rangées Réf. article 982-nn010-b1
Longueur du côté enfichable (Y) = 2,8 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 - 108, sur deux rangées, Le « b » dans la référence indique le niveau de qualité du côté enfichable
À angle droit
Technologie press-fit
Barrette à broches VarPol à 2 rangées Réf. article 982-nn011-b1
Longueur du côté enfichable (Y) = 5,6 mm, Technique d'insertion, Longueur de raccordement : 3,4 mm, Nombre de pôles : 2 - 108, sur deux rangées, Le « b » dans la référence indique le niveau de qualité du côté enfichable
À angle droit
Technologie press-fit
Accessoires
Corps de direction VarPol Réf. article 962-17nn2/1
pour un nombre de pôles compris entre 2 et 108, Corps de guidage pour barrettes à ressorts Varpol
autres nombres de pôles ? autres hauteurs d'empilement ? revêtements de contact alternatifs ? variantes à équipement spécial ? contacts retardés ?
Caractéristiques
Les connecteurs mâles et femelles VarPol offrent une multitude de possibilités : ils sont disponibles en version à une ou deux rangées, ainsi qu’avec un nombre de broches variable allant de 2 à 108 contacts. La conception de tous les connecteurs est en outre optimisée de manière à permettre leur assemblage sans jointure. De nombreuses longueurs de connexion différentes, allant jusqu'à 25 mm, permettent d'empiler des circuits imprimés avec des espacements de 11,45 mm à 35,45 mm. Les connecteurs mâles sont également disponibles en version coudée à 90°, ce qui permet de réaliser des connexions à angle droit en plus des connexions parallèles. Enfin, l’ensemble des produits VarPol est proposé en deux niveaux de qualité garantissant respectivement une durée de vie de 50 ou 250 cycles d’insertion.
Aperçu des détails
2,54 mm
Aperçu des détails
2,54 mm
de 5,2 mm à 25 mm
de 3,4 mm à 11 mm
Un autre avantage réside dans la simplicité et la rentabilité de la mise en œuvre par sertissage. Les connecteurs mâles et femelles sont équipés de la zone de sertissage éprouvée Tcom press® et peuvent ainsi être sertis sans soudure. Le sertissage permet d'obtenir une connexion étanche aux gaz et résistante aux vibrations, ce qui fait des produits VarPol le connecteur de circuit imprimé idéal pour des connexions mécaniques et électriques fiables, même dans des environnements difficiles. ept propose les outils d’assemblage adaptés aux connecteurs mâles et femelles, ce qui rend l’insertion à la presse extrêmement simple et fiable. Lorsque les espacements entre les circuits imprimés sont plus importants, des guides supplémentaires facilitent le guidage des contacts et assurent une stabilisation optimale des connecteurs mâles à insérer.
Empilage avec VarPol
Les connecteurs mâles et femelles VarPol à insertion en force permettent de relier les circuits imprimés entre eux de manière extrêmement flexible :
- Espacement des circuits imprimés de 11,45 mm à 35,45 mm grâce à différentes longueurs de connecteurs à broches
- à 1 ou 2 rangées ;
- nombre de contacts au choix (sans limite vers le haut, car les connecteurs peuvent être alignés les uns à la suite des autres sans perte de pas) ; zone
- de transfert possible
- ; connecteurs à broches disponibles en version à souder ou à enfoncer
La connexion du connecteur au circuit imprimé par la technique d'insertion à pression permet d'obtenir une liaison extrêmement robuste et résistante. Il est prouvé que les connexions par insertion à pression de haute qualité, telles que celles réalisées avec le Tcom press® d'ept, offrent une meilleure fiabilité de contact que les connexions soudées. La soudure à froid qui se forme lors de l'insertion à pression entre le contact et le trou du circuit imprimé est très stable sur le plan mécanique et d'excellente qualité sur le plan électrique. La mise en œuvre à l'aide des outils de montage appropriés proposés par ept est extrêmement simple et fiable.
De plus, il est possible d'empiler plusieurs circuits imprimés les uns sur les autres en utilisant des connecteurs à broches avec les contacts de raccordement correspondants. Des espacements entre circuits imprimés de 11,45 mm à 19,35 mm peuvent ainsi être réalisés. L’emploi d’un guide sur la face inférieure du circuit imprimé supérieur assure un guidage stable des contacts et élimine les erreurs d’insertion.
Outre la connexion parallèle des circuits imprimés, les connecteurs à broches coudés permettent de réaliser des connexions à angle droit avec la même flexibilité et la même fiabilité.
De plus, il est possible d'empiler plusieurs circuits imprimés les uns sur les autres en utilisant des connecteurs à broches avec les contacts de raccordement correspondants. Des espacements entre circuits imprimés de 11,45 mm à 19,35 mm peuvent ainsi être réalisés. L’emploi d’un guide sur la face inférieure du circuit imprimé supérieur assure un guidage stable des contacts et élimine les erreurs d’insertion.
Outre la connexion parallèle des circuits imprimés, les connecteurs à broches coudés permettent de réaliser des connexions à angle droit avec la même flexibilité et la même fiabilité.
Système : connecteur à ressorts VarPol / connecteur à broches VarPol
Différence maximale : 1,55
Écart max. 1,7
Différence max. 3,2
(utiliser de préférence la référence 972-nn010-yx)
Écart max. 4,0
Écart max. 4,0
Écart max. 4,0
Écart max. 4,0
Écart max. 4,0
Système : connecteur à ressort VarPol / connecteur à ressort VarPol avec broches longues
Différence maximale de 2,95
Différence max. 1,7
PC/104
Écart max. 4,0
Disponibilité
« ept garantit à ses clients la disponibilité à long terme des connecteurs mâles et femelles VarPol au pas de 2,54 mm. Depuis des années, les concepteurs de matériel informatique de tous les secteurs font confiance à ces connecteurs, qui permettent de raccorder de manière fiable et extrêmement flexible des circuits imprimés entre eux ou de relier des câbles à un circuit imprimé. »
FAQ : Questions et réponses sur les connecteurs mâles et femelles VarPol
Les connecteurs mâles et femelles VarPol permettent-ils d'obtenir des espacements personnalisés entre les circuits imprimés ? Existe-t-il des guides pour les connecteurs mâles et femelles VarPol ?Peut-on assembler les connecteurs mâles et femelles VarPol d'ept les uns à la suite des autres ?
Les connecteurs mâles et femelles VarPol permettent-ils d'obtenir des espacements personnalisés entre les circuits imprimés ?
Le connecteur mâle et femelle VarPol permet de réaliser des espacements de circuits imprimés compris entre 11,45 mm et 35,45 mm.
Existe-t-il des guides pour les connecteurs mâles et femelles VarPol ?
Les corps de guidage VarPol sont disponibles en option pour les nombres de pôles compris entre 2 et 104.
Peut-on assembler les connecteurs mâles et femelles VarPol d'ept les uns à la suite des autres ?
ept permet d'assurer un assemblage sans joint sur les plinthes VarPol.
