Connecteurs pour circuits imprimés flexilink
Le flexilinkjumper est un connecteur de circuits imprimés polyvalent et non enfichable qui séduit par son design compact et sa capacité de courant élevée de 11 ampères par broche.
Tout comme le flexilinkjumper, le flexilinkb-t-b garantit une connexion fiable en cas de contraintes mécaniques telles que les chocs et les vibrations grâce à la technique d'insertion par pression.
Filter
board-to-board

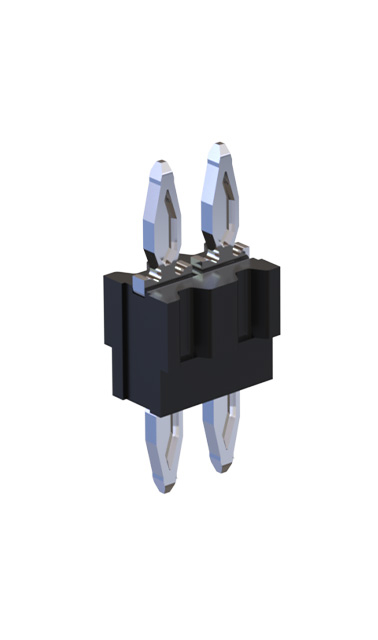

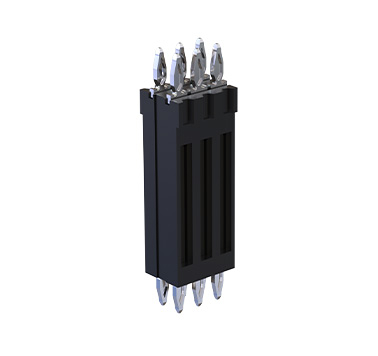

flexilink b-t-b, hauteur de 5 mm Réf. article 990-52XNN050-110
Hauteur de 5 mm, pour un processus d'insertion en deux étapes, 1 à 3 rangées de contacts, Gain de place et d'argent, remplace les entretoises, Code de référence : X = nombre de rangées, NN = nombre de pôles par rangée, Pour toute demande, veuillez contacter notre service commercial.
Parallèle
Technologie press-fit
Alimentation
Renforcé

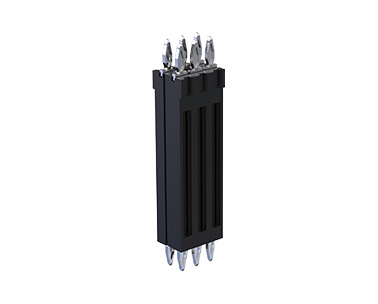

flexilink B-T-B, hauteur de 10 mm Réf. article 990-52XNN100-110
Hauteur de 10 mm, pour un processus d'insertion en deux étapes, 1 à 3 rangées de contacts, Gain de place et d'argent, remplace les entretoises, Code de référence : X = nombre de rangées, NN = nombre de pôles par rangée, Pour toute demande, veuillez contacter notre service commercial.
Parallèle
Technologie press-fit
Alimentation
Renforcé
flexilink b-t-b, hauteur de 15 mm Réf. article 990-52XNN150-110
Hauteur de 15 mm, pour un processus d'insertion en deux étapes, 1 à 3 rangées de contacts, Gain de place et d'argent, remplace les entretoises, Code de référence : X = nombre de rangées, NN = nombre de pôles par rangée, Pour toute demande, veuillez contacter notre service commercial.
Parallèle
Technologie press-fit
Alimentation
Renforcé
flexilink b-t-b, hauteur de 20 mm Réf. article 990-52XNN200-110
Hauteur de 20 mm, pour un processus d'insertion en deux étapes, 1 à 3 rangées de contacts, Gain de place et d'argent, remplace les entretoises, Code de référence : X = nombre de rangées, NN = nombre de pôles par rangée, Pour toute demande, veuillez contacter notre service commercial.
Parallèle
Technologie press-fit
Alimentation
Renforcé
flexilink b-t-b, hauteur de 25 mm Réf. article 990-52XNN250-110
Hauteur de 25 mm, pour un processus d'insertion en deux étapes, 1 à 3 rangées de contacts, Gain de place et d'argent, remplace les entretoises, Code de référence : X = nombre de rangées, NN = nombre de pôles par rangée, Pour toute demande, veuillez contacter notre service commercial.
Parallèle
Technologie press-fit
Alimentation
Renforcé
cavalier

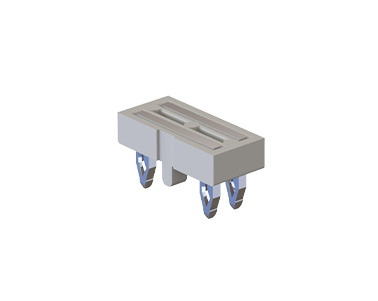

cavalier flexilink, 2 contacts Réf. article 991-500200-11
2 contacts, 11 A Intensité admissible, faible encombrement, mise en œuvre facile sans soudure, configuration variable au pas de 2 ou 4 mm
Horizontal
Technologie press-fit
Alimentation

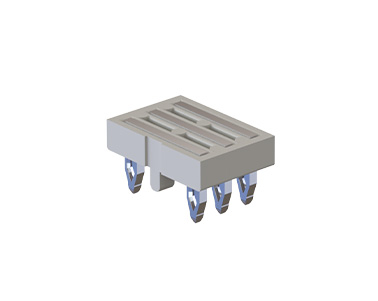

flexilink cavalier, 3 contacts Réf. article 991-500300-11
3 contacts, 11 A Intensité admissible, faible encombrement, mise en œuvre facile sans soudure, configuration variable au pas de 2 ou 4 mm
Horizontal
Technologie press-fit
Alimentation
flexilink cavalier, 4 contacts Réf. article 991-500400-11
4 contacts, 11 A Intensité admissible, faible encombrement, mise en œuvre facile sans soudure, configuration variable au pas de 2 ou 4 mm
Horizontal
Technologie press-fit
Alimentation

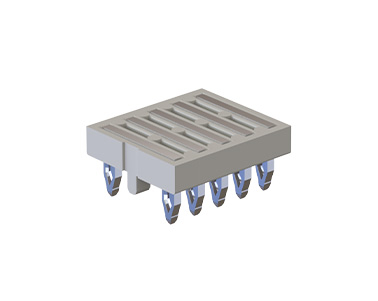

cavalier flexilink, 5 contacts Réf. article 991-500500-11
5 contacts, 11 A Intensité admissible, faible encombrement, mise en œuvre facile sans soudure, configuration variable au pas de 2 ou 4 mm
Horizontal
Technologie press-fit
Alimentation

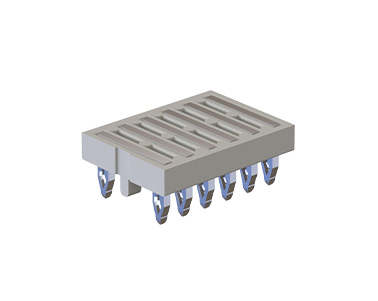

Câble de raccordement flexilink, 6 contacts Réf. article 991-500600-11
6 contacts, 11 A Intensité admissible, faible encombrement, mise en œuvre facile sans soudure, configuration variable au pas de 2 ou 4 mm
Horizontal
Technologie press-fit
Alimentation

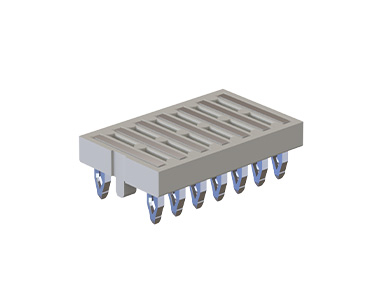

flexilink jumper, 7 contacts Réf. article 991-500700-11
7 contacts, 11 A Intensité admissible, faible encombrement, mise en œuvre facile sans soudure, configuration variable au pas de 2 ou 4 mm
Horizontal
Technologie press-fit
Alimentation

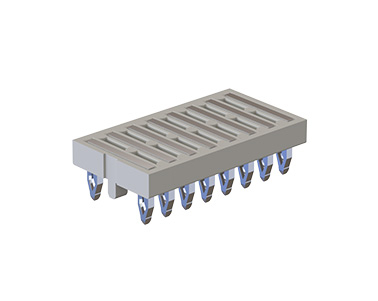

câble de raccordement flexilink, 8 contacts Réf. article 991-500800-11
8 contacts, 11 A Intensité admissible, faible encombrement, mise en œuvre facile sans soudure, configuration variable au pas de 2 ou 4 mm
Horizontal
Technologie press-fit
Alimentation

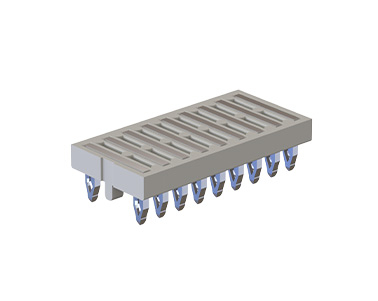

flexilink cavalier, 9 contacts Réf. article 991-500900-11
9 contacts, 11 A Intensité admissible, faible encombrement, mise en œuvre facile sans soudure, configuration variable au pas de 2 ou 4 mm
Horizontal
Technologie press-fit
Alimentation
Câble de raccordement flexilink, 10 contacts Réf. article 991-501000-11
10 contacts, 11 A Intensité admissible, faible encombrement, mise en œuvre facile sans soudure, configuration variable au pas de 2 ou 4 mm
Horizontal
Technologie press-fit
Alimentation

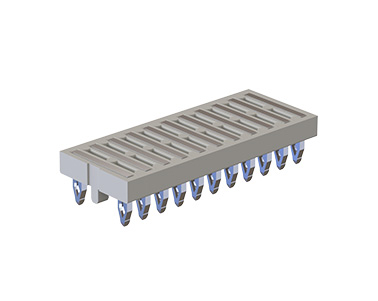

flexilink jumper, 11 contacts Réf. article 991-501100-11
11 contacts, 11 A Intensité admissible, faible encombrement, mise en œuvre facile sans soudure, configuration variable au pas de 2 ou 4 mm
Horizontal
Technologie press-fit
Alimentation

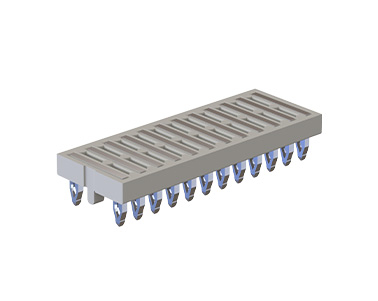

Câble de raccordement flexilink, 12 contacts Réf. article 991-501200-11
12 contacts, 11 A Intensité admissible, faible encombrement, mise en œuvre facile sans soudure, configuration variable au pas de 2 ou 4 mm
Horizontal
Technologie press-fit
Alimentation
flexilink cavalier, 13 contacts Réf. article 991-501300-11
13 contacts, 11 A Intensité admissible, faible encombrement, mise en œuvre facile sans soudure, configuration variable au pas de 2 ou 4 mm
Horizontal
Technologie press-fit
Alimentation
Câble de raccordement flexilink, 14 contacts Réf. article 991-501400-11
14 contacts, 11 A Intensité admissible, faible encombrement, mise en œuvre facile sans soudure, configuration variable au pas de 2 ou 4 mm
Horizontal
Technologie press-fit
Alimentation

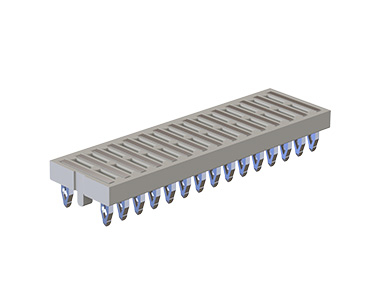

Câble de raccordement flexilink, 15 contacts Réf. article 991-501500-11
15 contacts, 11 A Intensité admissible, faible encombrement, mise en œuvre facile sans soudure, configuration variable au pas de 2 ou 4 mm
Horizontal
Technologie press-fit
Alimentation
autres nombres de pôles ? autres hauteurs d'empilement ? revêtements de contact alternatifs ? variantes à équipement spécial ? contacts retardés ?
flexilink : aperçu
Connecteurs pour circuits imprimés en technologie d'insertion en force
Notre connecteur robuste flexilink à insertion en force est idéal pour assurer une connexion solide dans les applications nécessitant des courants de commutation élevés.
Le flexilink est disponible en deux versions :- flexilinkjumper pour les connexions
horizontales entre
cartes de circuits imprimés - flexilinkb-t-b pour les connexions parallèles entre cartes de circuits imprimés
Le flexilink est disponible en deux versions :- flexilinkjumper pour les connexions
horizontales entre
cartes de circuits imprimés - flexilinkb-t-b pour les connexions parallèles entre cartes de circuits imprimés
Cavalier flexilink pour les connexions horizontales entre circuits imprimés :
il séduit par son design compact tout en offrant une capacité de courant élevée. L'écartement de 1 millimètre entre les circuits imprimés et un encombrement de seulement 3,8 millimètres sur le circuit imprimé permettent une utilisation optimale de l'espace et de multiples applications du connecteur, par exemple pour l'enchaînement de circuits imprimés à LED. La hauteur du connecteur de circuits imprimés n'est que de 2 millimètres.
il séduit par son design compact tout en offrant une capacité de courant élevée. L'écartement de 1 millimètre entre les circuits imprimés et un encombrement de seulement 3,8 millimètres sur le circuit imprimé permettent une utilisation optimale de l'espace et de multiples applications du connecteur, par exemple pour l'enchaînement de circuits imprimés à LED. La hauteur du connecteur de circuits imprimés n'est que de 2 millimètres.

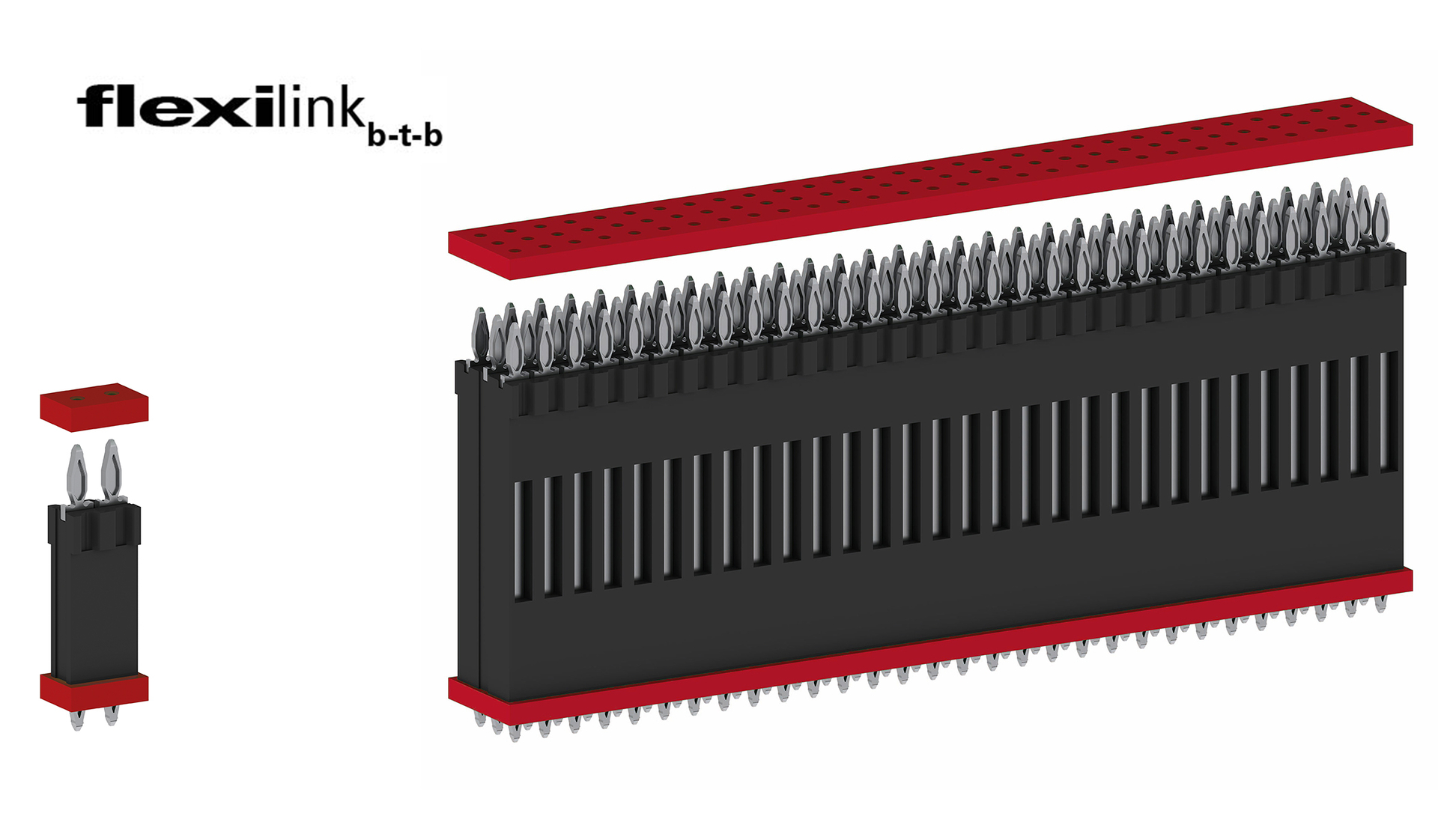

flexilinkb-t-b pour les connexions parallèles entre circuits imprimés :
le connecteur flexilinkb-t-b au pas de 2,54 mm vous garantit une connexion de haute qualité entre circuits imprimés grâce à la technique d'insertion par pression. Ce connecteur double face est LA solution pour les courants de commutation élevés, car aucun contact intermédiaire ne limite la capacité de conduction du courant.
Avantage évident : un seul composant suffit pour établir simultanément une connexion mécanique et électrique. Les entretoises deviennent superflues, ce qui vous permet d'économiser de l'espace sur le circuit imprimé et de réduire les coûts.
Le flexilinkb-t-b s'adapte à vos besoins : vous pouvez le sélectionner pour des espacements de circuits imprimés de 5 à 25 millimètres et combiner différentes rangées ainsi que différents nombres de pôles.
le connecteur flexilinkb-t-b au pas de 2,54 mm vous garantit une connexion de haute qualité entre circuits imprimés grâce à la technique d'insertion par pression. Ce connecteur double face est LA solution pour les courants de commutation élevés, car aucun contact intermédiaire ne limite la capacité de conduction du courant.
Avantage évident : un seul composant suffit pour établir simultanément une connexion mécanique et électrique. Les entretoises deviennent superflues, ce qui vous permet d'économiser de l'espace sur le circuit imprimé et de réduire les coûts.
Le flexilinkb-t-b s'adapte à vos besoins : vous pouvez le sélectionner pour des espacements de circuits imprimés de 5 à 25 millimètres et combiner différentes rangées ainsi que différents nombres de pôles.
Nous fabriquons des connecteurs sur mesure, parfaitement adaptés à votre application.
Demandez dès maintenant un connecteur sur mesure.
- Autres nombres de pôles
- autres hauteurs d'empilage
- Revêtements de contact alternatifs
Demandez dès maintenant un connecteur sur mesure.
Caractéristiques du connecteur pour circuits imprimés flexilink jumper
Le flexilinkjumper est un connecteur de circuits imprimés polyvalent et non enfichable qui séduit par son design compact tout en offrant une capacité de courant élevée de 11 ampères par broche. Il dispose d'un pas variable de 2 ou 4 millimètres et propose de 2 à 15 ponts de contact. Cela permet d'adapter l'espacement des circuits imprimés exactement à vos besoins. Il est donc particulièrement adapté à des applications telles que les bandes LED dans l'électronique du bâtiment, de l'automatisation et de l'automobile. Il résiste parfaitement aux contraintes mécaniques importantes telles que les chocs et les vibrations. Aucun processus de soudure complexe n'est nécessaire : grâce à la technique d'insertion par pression, le flexilinkjumper assure une connexion simple entre deux ou plusieurs circuits imprimés.
Caractéristiques du cavalier flexilink
- Pas variable de 2 à 4 millimètres
- 2 à 15 ponts de contact Capacité
- de courant jusqu'à 11 A par broche
- Gain de place et réduction des coûts, remplace les entretoises :
- un seul composant assure la connexion
- Résiste à des contraintes mécaniques élevées, aux chocs et aux vibrations
- Élimination du processus de soudure grâce à l'insertion par pression Possibilité
- d'espacer individuellement
- les circuits imprimés Zone d'insertion Tcom press®
Applications
- LED dans les domaines du bâtiment, de l'automatisation et de l'automobile ;
- techniques d'entraînement ; technologie
- des capteurs
Caractéristiques du connecteur pour circuits imprimés flexilink b-t-b
Tout comme le flexilinkjumper, le flexilinkb-t-b garantit une connexion fiable en cas de contraintes mécaniques telles que les chocs et les vibrations grâce à la technique d'insertion par pression. Le flexilinkb-t-b s'adapte de manière flexible à votre application : configurez votre flexilinkb-t-b en choisissant la hauteur, le nombre de rangées et les contacts. Une à trois rangées de contacts, de deux à quatre-vingt-dix broches et des espacements entre circuits imprimés compris entre 5 et 25 millimètres sont possibles. Chaque broche a une capacité de courant pouvant atteindre 11 ampères. Le flexilinkb-t-b est ainsi particulièrement adapté aux applications à courant élevé et donne le meilleur de lui-même dans les applications courantes avec des circuits imprimés à cuivre épais.
Fonctionnalités B2B
- Capacité de courant jusqu'à 11 A par broche
- 2 à 90 contacts
- Hauteur de 5 à 25
- millimètres 1 à 3 rangées
- Gain de place et réduction des coûts, remplace les entretoises
- Un seul composant nécessaire pour la connexion
- Résistance mécanique élevée en cas de chocs et de vibrations
- Aucun processus de soudure nécessaire - Technique d'insertion sous pression
- Zone d'insertion Tcom press®
Applications
Machines-outils, technologie
agricole
, automobile,
intralogistique,
technologie de levage et de grutage, technologie
d'entraînement
agricole
, automobile,
intralogistique,
technologie de levage et de grutage, technologie
d'entraînement
FAQ : Questions et réponses sur les connecteurs pour circuits imprimés flexilink
Peut-on également enfoncer le flexilink dans une base en cuivre plus épaisse ? Pourquoi existe-t-il une quantité minimale d'achat pour le flexilink ?
Peut-on également enfoncer le flexilink dans une base en cuivre plus épaisse ?
Oui, le flexilink s'intègre parfaitement dans les circuits imprimés à cuivre épais.
Pourquoi existe-t-il une quantité minimale d'achat pour le flexilink ?
Les quantités minimales de commande sont dictées par l'important travail de conseil requis, la complexité de la technologie des machines et les coûts élevés de mise en place de la presse.
Témoignages
Nous respectons le souhait de discrétion de nos clients et ne citons donc aucune source ci-dessous.
Nous garantissons toutefois sans réserve l'authenticité de ces déclarations.
Nous garantissons toutefois sans réserve l'authenticité de ces déclarations.
Grâce au système flexilinks d'ept, nous avons pu résoudre nos problèmes d'espace et commercialiser notre nouveau produit dans les délais prévus.
Grâce à la zone d'insertion étanche au gaz d'ept, nous avons pu utiliser le flexilink pour garantir l'absence d'interruption de contact, même avec des modules encapsulés.
Grâce au flexilink, nous pouvons respecter exactement les espacements entre les circuits imprimés dont nous avons besoin.
Lors de nos tests en conditions extrêmes, avec des chocs et des vibrations, nous avons obtenu d'excellents résultats avec le flexilink : aucune interruption de contact n'a été constatée au niveau des points de connexion entre les broches du flexilink et les trous métallisés du circuit imprimé.
Grâce au flexilink, un seul composant suffit, au lieu de deux, pour relier les circuits imprimés entre eux de manière fiable.
