Questions fréquemment posées

Comment les connecteurs directs EC.8 peuvent-ils être montés ?

Les connecteurs directs sont montés grâce à la Surface Mount Technology (SMT). Le brasage a lieu directement sur le circuit imprimé.
Les connecteurs sont livrés sous forme de ruban et bobine conforme au marché pour les nombres de pôles entre 20 et 140 ; cela permet un montage entièrement automatisé par sélection et placement.
Pour les connecteurs équipés de 160 à 200 pôles, le conditionnement est en plateau par défaut ; il est possible de les recevoir en rubans et bobines sur demande. Toutefois, il faut pour cela une bande plus large qui est moins courante.

Ceci pourrait également vous intéresser :



Selon quelle spécification/quel plan la carte enfichable doit-elle être fabriquée ?

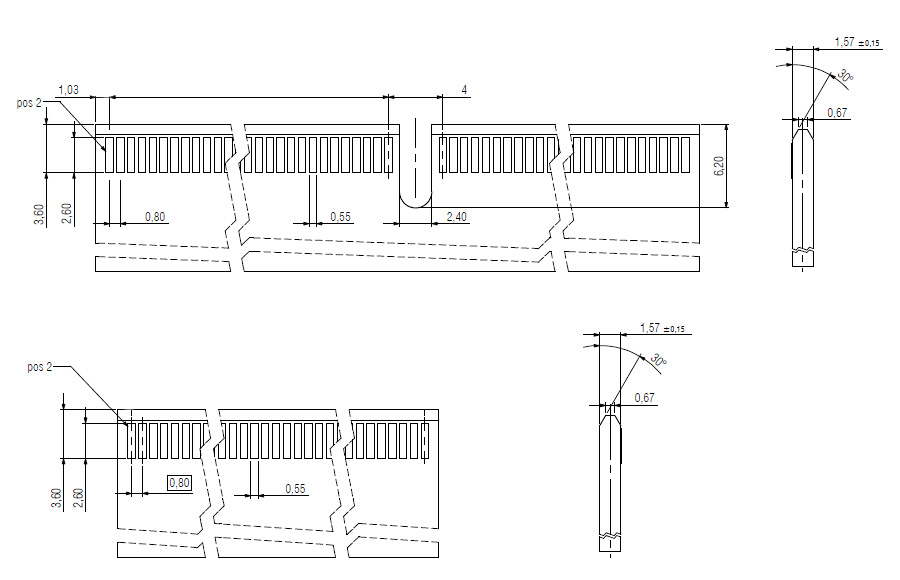

Consultez le schéma ci-dessous pour connaître le chanfreinage et les dimensions de la carte de circuit imprimé. Nous recommandons de l’or dur pour les contacts en or. Veuillez consulter le dessin du produit pour obtenir plus de détails.

Anphasung EC8
Ceci pourrait également vous intéresser :



Pourquoi utiliser un système de connecteurs directs ?

Les systèmes de connecteurs directs permettent d'obtenir des débits de données élevés. Par rapports aux systèmes de connecteurs en deux parties, on élimine ici les facteurs négatifs sur le signal du deuxième connecteur. Cela est notamment dû à une réduction du nombre de points de contacts, à une limitation des changements de section sur le circuit, et ainsi également à la réduction des changements de direction du signal.
Par ailleurs, avec une empreinte plus faible, on obtient une meilleure performance. En outre, la résistance de traversée est réduite par rapport aux systèmes d'enfichage en deux parties, ce qui permet d'augmenter l'intensité admissible.

Ceci pourrait également vous intéresser :



Le système de connecteurs EC.8 est-il compatible avec des cartes filles aux caractéristiques classiques ?

Le système de connecteurs EC.8 est compatible avec des cartes filles d'une épaisseur de 1,60 mm. À partir de 80 contacts, une entretoise est intégrée en plus pour éviter les mauvais enfichages. Pour la version 60 pôles, il est possible de se passer de cette entretoise.
Le système de connecteurs EC.8 correspond aux normes habituelles du marché et est compatible avec les cartes les plus courantes.

Ceci pourrait également vous intéresser :



Dans quelles applications les connecteurs directs EC.8 sont-ils employés ?

En raison de leur polyvalence, les connecteurs directs EC.8 sont utilisés dans toutes sortes d'applications à travers de nombreux secteurs. Ils sont par exemple très appréciés dans les secteurs des techniques d'automatisation et des objets connectés en raison de leur pas réduit et de leur débit de données élevé.

Ceci pourrait également vous intéresser :



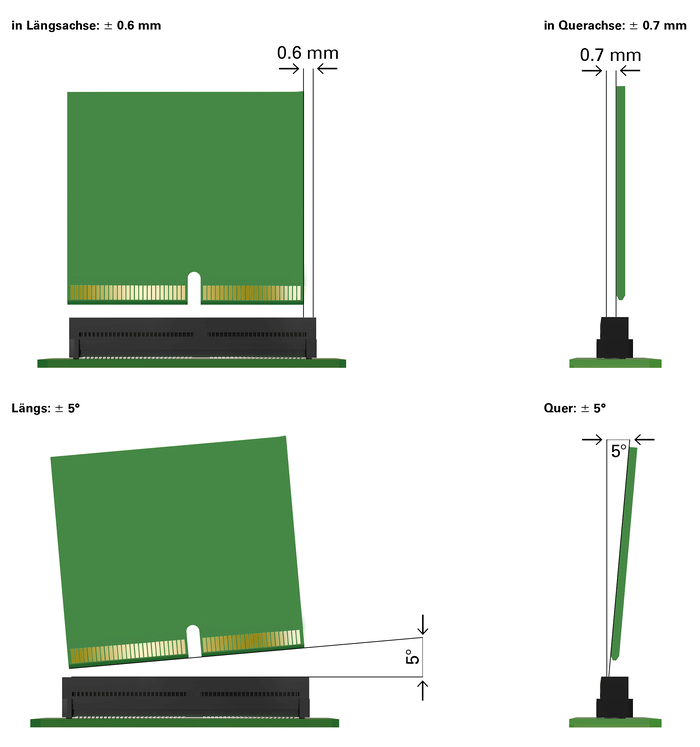

Quelles sont les décalages tolérés par les connecteurs directs EC.8 lors de l'enfichage sur la carte fille ?

Un décalage angulaire maximal de 5° sur les axes longitudinal et transversal est autorisé.
Un décalage de 7 mm vertical et 6 mm parallèlement à l'axe longitudinal du connecteur est toléré.

EC8 Mitten Winkelversatz
Ceci pourrait également vous intéresser :



Quels sont les débits de données possibles ?

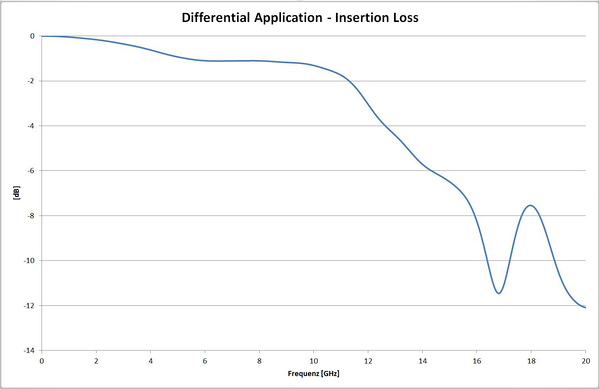

La vitesse de transmission des données atteint 24 Gbit/s avec une limite de perte d'insertion de -3 dB. Celle-ci est atteinte à une fréquence de 12 GHz. C'est ainsi qu'on obtient la vitesse de transmission des données.

Differential Application   Insertion Loss
Ceci pourrait également vous intéresser :



Quelle est l'intensité électrique admise ?

Un connecteur à 140 pôles peut transmettre jusqu'à 3,2 A à une température ambiante de 20 °C. Pour plus d'informations, n'hésitez pas à nous contacter à sales@ept.de

Ceci pourrait également vous intéresser :



Les connecteurs EC.8 sont-ils des composants reconnus par UL ?

Oui, les connecteurs EC.8 d'ept sont des composants reconnus par UL aux États-Unis et au Canada.

Ceci pourrait également vous intéresser :



Les connecteurs EC.8 sont-ils conformes RoHS ?

RoHS (Restriction of the use of certain Hazardous Substances) est la directive qui limite l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques.
Nous confirmons que les connecteurs EC.8 d'ept sont conformes à la directive RoHS 2011/65/UE selon la confirmation RoHS. Pour plus d'informations à ce sujet, consultez la section RoHS & REACH
