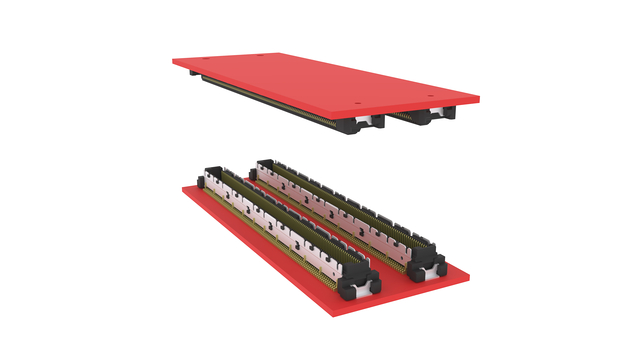

Connecteurs pour circuits imprimés SMT haut débit destinés à des applications à 25 Gbit/s et plus
Caractéristiques
- Conforme aux spécifications PICMG COM Express®
- et SFF-SIG CoreExpress®
- Compatible avec les connecteurs courants
- pour les applications à 10+, 16+ ou 25+ Gbit/s Zone
- intégrée pour le montage des composants
- Conditionné en bobine
Applications
- Carte mezzanine COM
- Express®
- CoreExpress® de type « board-to-board » conforme
- à la norme VITA59
Colibri® : aperçu
Plug 10+
Plug 16+
Plug 25+
Receptacle
Plug Heavy Au
Colibri® Heavy Au Plug 10+ 220, 5 mm Réf. article 401-51101-52
Colibri® Heavy Au Plug 10+ 440, 5 mm Réf. article 401-51501-52
Colibri Heavy Au Plug 10+ 220, 8 mm Réf. article 401-55101-52
Colibri Heavy Au Plug 10+ 440, 8 mm Réf. article 401-55501-52
Receptacle Heavy Au
autres nombres de pôles ? autres hauteurs d'empilement ? revêtements de contact alternatifs ? variantes à équipement spécial ? contacts retardés ?
Points forts des connecteurs SMT Colibri HighSpeed
Notre animation répond à ces questions et à bien d'autres encore. Découvrez-la
sans plus attendre ! (ou sur YouTube) !
Caractéristiques des connecteurs PICMG
Aperçu des détails des
modules COM
Aperçu des caractéristiques
de la carte porteuse
- Autres nombres de pôles
- autres hauteurs d'empilement
- Revêtements du contact alternatifs
dès
maintenant un connecteur sur mesure
La norme COM Express relative aux connecteurs
Les modules COM Express® intègrent les fonctionnalités essentielles d’un PC amorçable, telles que le processeur, le processeur graphique, la mémoire vive et les interfaces standard.
L’installation d’un module COM sur une carte porteuse réduit les délais et les coûts de développement. De plus, cela permet non seulement de prolonger le cycle de vie des produits, mais aussi de les mettre à niveau en installant sur la carte porteuse des modules COM Express® plus récents et plus performants.
Les tailles des modules COM Express® pour les connecteurs conformes à la norme PICMG
Domaines d'application typiques des connecteurs Colibri HighSpeed
- Automatisation
- industrielle, Systèmes de kiosques et de
- points de vente, Technologie médicale, Technologie
- de
- mesure, Jeux
- vidéo, Transport,
- Serveurs
Connecteurs PICMG Colibri pour COM Express
Nos connecteurs Colibri SMT destinés aux applications COM Express disposent d’une conception de contacts optimisée, qui permet de réaliser sans difficulté des applications nécessitant des connecteurs haute vitesse de 10, 16 ou 25+ Gbit/s et plus. Nos simulations démontrent une excellente intégrité du signal, même à des débits de transmission de données élevés. Je suis absolument convaincu des capacités haute vitesse de nos connecteurs Colibri COM Express. Je vous invite à découvrir par vous-même leurs caractéristiques et à commander au moins un échantillon !
Pour simuler vos propres conceptions, vous pouvez également nous demander des paramètres S. »
Florian Guglhör, chef de produit chez ept
FAQ : Questions et réponses sur les connecteurs Colibri SMT
À quels débits de données les CMS-connecteur Colibri sont-ils adaptés ?
Les simulations réalisées avec le système de connecteurs COM Express® Colibri® à 8 ou 10 Gbit/s montrent une excellente intégrité du signal. Grâce à des développements et des améliorations apportées à la conception des contacts, les capacités haut débit des Plugs Colibri ont pu être étendues à 25+ Gbit/s. Le système de connecteurs COM Express est ainsi le choix idéal pour vos applications nécessitant des débits de données élevés, à 25 Gbit/s et au-delà.
Pour quelles applications haute vitesse les connecteur Colibri sont-ils utilisés ?
Les Speed-connecteur haute vitesse Colibri sont parfaitement adaptés aux débits de données élevés et donc à tout type d’applications haute vitesse. Cela inclut, par exemple, les systèmes « board-to-board » COM Express et Mezzanine avec des débits de données pour le 10-Gigabit-Ethernet et le PCI Express Gen3.
Où les connecteur Colibri conformes à la norme PICMG sont-ils déjà utilisés avec succès ?
On trouve notamment les connecteur COM Express de Colibri dans l’automatisation industrielle, les systèmes de kiosques et de points de vente, la technologie médicale, la métrologie, les jeux vidéo, le secteur des transports ainsi que dans la domotique.
Un dispositif capot pick-and-place est-il nécessaire pour le montage des connecteurs haute vitesse Colibri ?
La conception du Colibri-Receptacle offre une surface d’surface d'aspiration suffisante pour la buse d'aspiration et ne nécessite donc aucun capot pick-and-place supplémentaire.
Le Colibri-Plug peut également être monté de manière fiable à l’aide d’une buse d'aspiration étroite, sans capot pick-and-place supplémentaire.
Les connecteur PICMG Colibri sont-ils également livrés en conditionnement « Tape & Reel » ?
Oui, les connecteur CMS de Colibri sont généralement livrés en conditionnement « bande et bobine », ce qui permet un traitement entièrement automatisé par « pick-and-place ». Sur demande, la livraison en conditionnement « plateau » est également possible.
Les connecteur COM Express de Colibri sont-ils des composants homologués UL ?
Oui, les connecteur Colibri d’ept sont des composants homologués UL aux États-Unis et au Canada.
Les connecteur pour circuits imprimés ept sont-ils conformes à la directive RoHS ?
La directive RoHS (Restriction of the use of certain Hazardous Substances) vise à limiter l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.
Nous confirmons que les connecteur Colibri d’ept sont conformes à la directive RoHS 2011/65/UE, comme l’atteste la déclaration de conformité RoHS. Vous trouverez de plus amples informations sous la rubrique RoHS & REACH.
Témoignages
Nous garantissons toutefois sans réserve l'authenticité de ces déclarations.
Dans les applications à très haut débit, le Colibri 10 Gbit/s atteignait parfois ses limites : mais avec le nouveau Plug 16+, les transmissions de signaux USB 3.1 Gen2 fonctionnent désormais sans problème.
Pour nous, il était déterminant que les Express-connecteur COM Express d’ept présentent les meilleures valeurs au niveau des diagrammes de l'œil (gigue, hauteur de l’œil et largeur de l’œil).
Grâce au conditionnement en bobine et sur bande des connecteurs Colibri®, nous avons pu augmenter l'autonomie de la machine d'assemblage et ainsi réduire les coûts de fabrication.
Pour notre application à 10 Gbit/s, nous avons exclusivement validé les connecteur Colibri.
Ce n’est que depuis que nous utilisons les connecteurs Colibri High Speed que nous n’avons plus aucun problème de mouillage lors du brasage par refusion par refusion.
Grâce au conditionnement « bande et bobine » des CMS-Leiterplatten-connecteur pour circuits imprimés Colibri, la productivité de notre production a considérablement augmenté.
L’accompagnement fourni par ept lors de l’introduction des connecteur Colibri dans notre production a été optimal. Nous nous sommes sentis entre de bonnes mains.
Chez ept, la disponibilité des connecteur Colibri est garantie. C'était extrêmement important pour nous.
