Float27 - Notre solution dans le domaine du floating

Les connecteurs Float27 d'ept viennent compléter la gamme One27 d'ept, qui a fait ses preuves et s'est imposée comme une référence en matière de flottement. La fonction de flottement permet de compenser des tolérances de ± 0,8 mm pendant l'insertion ainsi qu'une fois le connecteur enfiché.

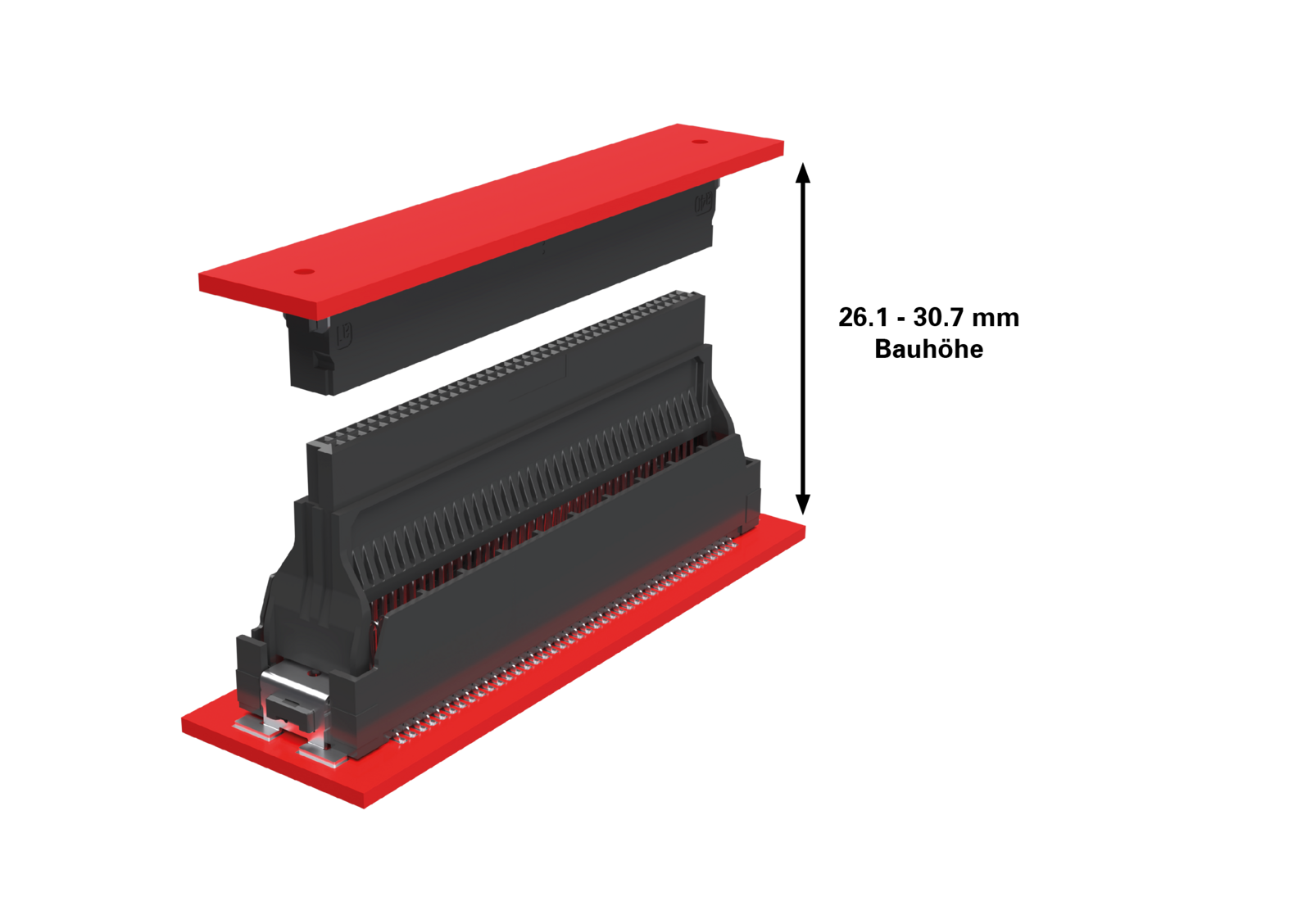

Float27 2026 Steckeransicht mit Gegenstecker DE

Principales caractéristiques

  • Pas de 1,27 mm, espacement entre circuits imprimés de
  • 26,1 mm à
  • 30,7 mm, tolérance de ± 0,8 mm dans les directions X et Y, recouvrement des

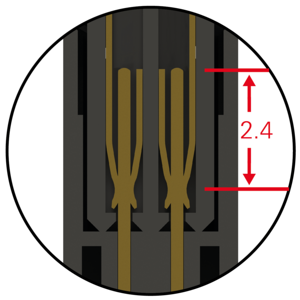

  • contacts pouvant atteindre 2,4 mm dans la direction Z

Avantages

  • Haute résistance aux vibrations et aux
  • chocs. Réduction des contraintes au niveau de la zone de connexion et du point de
  • soudure. Faibles forces de déplacement.
Filter
Barrette à ressort droite

Connecteur à broches Float27 x² à profil haut Réf. article 424-56080-51

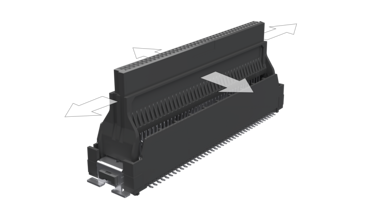

Float27 2026 ohne LP mit Pfeile 01
Nombre de pôles : 80, Hauteur hors tout, sans connecteur : 24,35 mm, Peut être combiné pour un espacement des circuits imprimés de 26,1 à 30,7 mm, Technique de raccordement SMT, Trame de 1,27 mm, Niveau de performance 1
Parallèle
À angle droit
Float
SMT
Haute densité
Renforcé
Connecteur à broches Float27 x² à profil haut Réf. article 424-56080-51 - Données techniques

Socles

Nombre de contacts80
Technique de raccordementSMT
Distance de circuit imprimé26,1 - 30,7 mm
Température de fonctionnementde -55 °C à +125 °C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactalliage de cuivre
Revêtement du contactAu sur PdNi sur Ni
Zone de raccordementSn sur Ni

Mécanique

Dimension du pas1,27 mm
Force d'enfichage par contact≤ 0,5 N
Force d'extraction par contact≥ 0,1 N
Durée de vie
IEC 60512-9-1
Classe de qualité 1 : 500 cycles d'enfichage
Coplanarité≤ 0,1 mm

Électrique

Courant de fonctionnement
IEC 60512-5-2
1,8 A à 20 °C (2 sur 80 broches)
1,4 A à 20 °C (4 sur 80 broches)
0,9 A à 20 °C (80 sur 80 broches)
Résistance traversante
IEC 60512-2-1
≤ 95 mΩ
Entrefers et lignes de fuitemin. 0,45 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VCC

Montage

Température de brasage
JEDEC J-STD-020E
20 à 40 secondes à 260 °C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULEn cours de mise en œuvre
EnvironnementConforme à la directive RoHS
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe
Barrette à lames droite

One27 Barrette de connexion à profil bas Réf. article 413-52080-51

ept One27 Messerleiste gerade Low 403 52080 51
Peut être combiné pour un espacement entre circuits imprimés de 8,0 à 16,9 mm, Recouvrement des contacts : 1,5 mm, 80 pôles, pas de 1,27 mm, Technique de raccordement SMT, Hauteur, non enfiché : 1,75 mm, Niveau de performance 1
Parallèle
À angle droit
SMT
Câble à carte
Haute densité
Renforcé
One27 Barrette de connexion à profil bas Réf. article 413-52080-51 - Données techniques

Socles

Nombre de contacts80
Technique de raccordementSMT
Distance de circuit imprimé8,0 mm - 16,9 mm
Température de fonctionnementde -55 °C à +125 °C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactalliage de cuivre
Revêtement du contactAu via NiP via Ni
Zone de raccordementSn sur Ni

Mécanique

Dimension du pas1,27 mm
Force d'enfichage par contact≤ 0,5 N
Force d'extraction par contact≥ 0,1 N
Durée de vie
IEC 60512-9-1
Classe de qualité 1 : 500 cycles d'enfichage
Coplanarité≤ 0,1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2 000 Hz, 20 g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50 g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs
Distance de surmaturation0,9 mm
Recouvrement des contacts1,5 mm
Déport du centre± 0,7 mm
Décalage axial à l'état embroché (x/y)± 0,4 mm
Décalage angulaire de l'axe longitudinal± 4°
Décalage angulaire de l'axe transversal± 2°

Électrique

Courant de fonctionnement
IEC 60512-5-2
3,1 A à 20 °C (4 pôles sur 50)
1,4 A à 20 °C (50 pôles sur 50)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuiteau moins 0,4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 V CA

Montage

Température de brasage
JEDEC J-STD-020E
20 à 40 secondes à 260 °C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementConforme à la directive RoHS
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Barrette de couteaux à profil moyen Réf. article 413-53080-51

ept One27 Messerleiste gerade Mid 403 53080 51
Peut être combiné pour un espacement entre circuits imprimés de 9,5 à 18,4 mm, Recouvrement des contacts : 1,5 mm, 80 pôles, pas de 1,27 mm, Technique de raccordement SMT, Hauteur, non enfiché : 3,25 mm, Niveau de performance 1
Parallèle
À angle droit
SMT
Câble à carte
Haute densité
Renforcé
One27 Barrette de couteaux à profil moyen Réf. article 413-53080-51 - Données techniques

Socles

Nombre de contacts80
Technique de raccordementSMT
Distance de circuit imprimé9,5 mm - 18,4 mm
Température de fonctionnementde -55 °C à +125 °C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactalliage de cuivre
Revêtement du contactAu via NiP via Ni
Zone de raccordementSn sur Ni

Mécanique

Dimension du pas1,27 mm
Force d'enfichage par contact≤ 0,5 N
Force d'extraction par contact≥ 0,1 N
Durée de vie
IEC 60512-9-1
Classe de qualité 1 : 500 cycles d'enfichage
Coplanarité≤ 0,1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2 000 Hz, 20 g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50 g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs
Distance de surmaturation0,9 mm
Recouvrement des contacts1,5 mm
Déport du centre± 0,7 mm
Décalage axial à l'état embroché (x/y)± 0,4 mm
Décalage angulaire de l'axe longitudinal± 4°
Décalage angulaire de l'axe transversal± 2°

Électrique

Courant de fonctionnement
IEC 60512-5-2
3,1 A à 20 °C (4 pôles sur 50)
1,4 A à 20 °C (50 pôles sur 50)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuiteau moins 0,4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 V CA

Montage

Température de brasage
JEDEC J-STD-020E
20 à 40 secondes à 260 °C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementConforme à la directive RoHS
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Barrette de couteaux à profil haut Réf. article 403-54080-51

ept One27 Messerleiste gerade High 403 54080 51
Compatible avec un espacement entre circuits imprimés de 11,1 à 20,0 mm, Recouvrement des contacts : 1,5 mm, 80 pôles, pas de 1,27 mm, Technique de raccordement SMT, Hauteur, sans connecteur : 4,85 mm, Niveau de performance 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Barrette de couteaux à profil haut Réf. article 403-54080-51 - Données techniques

Socles

Nombre de contacts80
Technique de raccordementSMT
Distance de circuit imprimé11,1 - 20,0 mm
Température de fonctionnementde -55 °C à +125 °C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactalliage de cuivre
Revêtement du contactAu via NiP via Ni
Zone de raccordementSn sur Ni

Mécanique

Dimension du pas1,27 mm
Force d'enfichage par contact≤ 0,5 N
Force d'extraction par contact≥ 0,1 N
Durée de vie
IEC 60512-9-1
Classe de qualité 1 : 500 cycles d'enfichage
Coplanarité≤ 0,1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2 000 Hz, 20 g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50 g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs
Distance de surmaturation0,9 mm
Recouvrement des contacts1,5 mm
Déport du centre± 0,7 mm
Décalage axial à l'état embroché (x/y)± 0,4 mm
Décalage angulaire de l'axe longitudinal± 4°
Décalage angulaire de l'axe transversal± 2°

Électrique

Courant de fonctionnement
IEC 60512-5-2
3,1 A à 20 °C (4 pôles sur 50)
1,4 A à 20 °C (50 pôles sur 50)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuiteau moins 0,4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 V CA

Montage

Température de brasage
JEDEC J-STD-020E
20 à 40 secondes à 260 °C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementConforme à la directive RoHS
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe
autres nombres de pôles ? autres hauteurs d'empilement ? revêtements de contact alternatifs ? variantes à équipement spécial ? contacts retardés ?
» Vous ne trouvez pas ce que vous cherchez ? Demandez maintenant un connecteur individuel !
Merci beaucoup ! Nous allons examiner votre demande et vous contacterons.

Si vous avez des questions, n'hésitez pas à nous contacter par e-mail ou par téléphone.

Aucun produit correspondant trouvé - Demander ce produit dès maintenant :

Les champs marqués d'un * sont obligatoires.
Vous pouvez consulter notre politique de confidentialité ici.

Points forts du connecteur flottant Float27 SMT

  • Compensation
  • de tolérance de ± 0,8 mm dans les directions X et Y
  • pendant l'assemblage
  • et une fois l'assemblage réalisé

Caractéristiques techniques du connecteur Float27

Le Float27® permet de réaliser des connexions enfichables à la fois très flexibles et fiables pour une multitude d'applications carte à carte. Ce connecteur repose sur un pas de 1,27 mm, offre une compensation de tolérance de ±0,8 mm et est compatible avec les barrettes à broches de la gamme One27 grâce à l'utilisation du système d'enfichage éprouvé.
Barrette de couteaux One27

Aperçu des détails

dispositif anti-rotation

pour assurer une bonne connexion entre le connecteur mâle et le connecteur femelle

Chanfreins d'entrée

pour compenser les décalages centraux et angulaires lors de l'assemblage

Boardlock

connexion solide au circuit imprimé

goupille de positionnement

une mise en œuvre optimale grâce à un positionnement précis

coplanarité

un brasage fiable lors de la mise en œuvre

formation du ménisque

grande stabilité et résistance du point de soudure

Float27 2026 Gruen

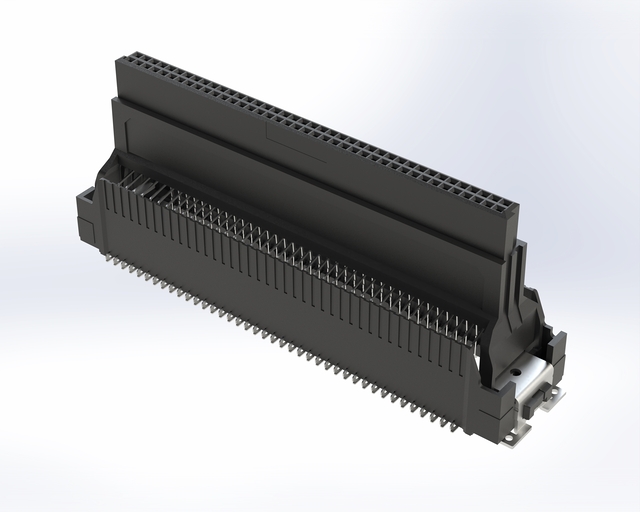

Connecteur à broches Float27

Aperçu des détails

contact à ressort à double branche

pour une connexion sûre et fiable

Surface lisse

contact fiable grâce à la fermeture du contact sur une surface lisse et laminée

28915 100x100x72x72x100 image
Zone de recouvrement

Grande fiabilité grâce à une compensation élevée des tolérances

Maeander
méandre

pour permettre une compensation importante des tolérances

Connecteurs pour circuits imprimés Float27

Schreibtisch ept
« Un espacement maximal entre les circuits imprimés, une grande compensation des tolérances grâce à une fonction flottante, le tout avec un pas de connexion réduit et éprouvé ? Nous avons voulu relever ce défi !

Nos connecteurs pour circuits imprimés SMT Float27 au pas de 1,27 mm avec fonction flottante offrent désormais exactement cela, et bien plus encore : grâce à leur compensation de tolérance élevée pouvant atteindre ± 0,8 mm, ils sont prédestinés à une multitude d’applications soumises à des contraintes de chocs et de vibrations extrêmement élevées, devant combler de grands espacements entre circuits imprimés et devant en outre être traitées de manière automatisée. Grâce à la combinaison du connecteur femelle Float27 avec les différentes formes des connecteurs mâles One27 et à une grande plage de recouvrement, pratiquement tous les espacements de circuits imprimés compris entre 26,1 et 30,7 mm peuvent être réalisés. Une tolérance de coplanarité de seulement 0,1 mm garantit une facilité d’assemblage optimale des connecteurs pour circuits imprimés SMT. De plus, le contact à ressort à double branche assure une robustesse maximale.
Testez vous-même les connecteurs Float27 et commandez dès maintenant vos échantillons gratuits. »

Dominik Dotzer, chef de produit chez ept GmbH

FAQ : Questions et réponses sur les connecteurs pour circuits imprimés SMT Float27

Comment les connecteurs pour circuits imprimés SMT Float27 peuvent-ils être assemblés ?De quelles manières les circuits imprimés peuvent-ils être reliés entre eux à l'aide des connecteurs SMT Float27 ?Quels espacements entre circuits imprimés peuvent être réalisés avec les connecteurs Float27 ?Pourquoi le contact entre la lame et le connecteur à ressorts est-il particulièrement fiable sur les connecteurs Float27 ?Dans quelles applications utilise-t-on les connecteurs pour circuits imprimés Float27 ?Quelles sont les tolérances prises en charge par les connecteurs pour circuits imprimés Float27 ?Le contrôle des soudures des connecteurs SMT Float27 sur le circuit imprimé peut-il être effectué par inspection optique automatique (AOI) ?Les connecteurs pour circuits imprimés ept sont-ils conformes à la directive RoHS ?
Comment les connecteurs pour circuits imprimés SMT Float27 peuvent-ils être assemblés ?

Le système de connecteurs Float27 est fabriqué selon la technologie de montage en surface (SMT) et est donc soudé directement sur les circuits imprimés. Des ergots de positionnement situés sur la face inférieure des connecteurs Float27 garantissent un positionnement précis sur le circuit imprimé. ept garantit en outre une coplanarité des contacts de 0,1 mm maximum afin d'assurer un soudage fiable lors de la fabrication.

De quelles manières les circuits imprimés peuvent-ils être reliés entre eux à l'aide des connecteurs SMT Float27 ?

En les associant aux différents connecteurs à broches de la gamme One27, il est possible de réaliser des connexions entre circuits imprimés en disposition parallèle ou à angle droit.

Quels espacements entre circuits imprimés peuvent être réalisés avec les connecteurs Float27 ?

Les connecteurs pour circuits imprimés Float27 permettent d'obtenir un espacement minimal de 26,1 mm et un espacement maximal de 30,70 mm entre les circuits imprimés. Cela est rendu possible, d'une part, grâce à la grande plage de dépassement de 2,4 mm. Les barrettes mâles et femelles peuvent ainsi être écartées jusqu'à 1,5 mm tout en garantissant un contact optimal et fiable.

One27 UEberstecksicherheit Pictogramm schwarzer Rand
Pourquoi le contact entre la lame et le connecteur à ressorts est-il particulièrement fiable sur les connecteurs Float27 ?

Sur les connecteurs Float27, la connexion s'effectue par l'intermédiaire d'un contact à ressort à double branche qui entoure la broche de contact du connecteur mâle. De plus, la connexion s'effectue par la surface lisse et laminée du contact à ressort. L'usure de la surface de contact et la formation de copeaux lors de l'enfichage des connecteurs Float27 sont ainsi exclues.

One27 Federkontakt
Dans quelles applications utilise-t-on les connecteurs pour circuits imprimés Float27 ?

Les connecteurs Float27 conviennent à toutes les applications soumises à des chocs et des vibrations importants. La compensation des tolérances par le méandre soulage la zone de soudure, réduit la contrainte sur le point de soudure et garantit de faibles forces de déplacement. Les connecteurs Float27 conviennent également à un processus d’assemblage automatisé ou lorsque plusieurs connecteurs doivent être soudés sur un circuit imprimé. Les tolérances de fabrication sont compensées par la fonction flottante jusqu’à ± 0,8 mm.

Quelles sont les tolérances prises en charge par les connecteurs pour circuits imprimés Float27 ?

Les connecteurs Float27 permettent une grande compensation des tolérances. Ainsi, lors de l’insertion des connecteurs mâles et femelles, ainsi qu’une fois ceux-ci connectés, une tolérance de désalignement de ± 0,8 mm est admise dans les axes longitudinal et transversal. De plus, un recouvrement des contacts pouvant atteindre 2,4 mm assure cette grande compensation des tolérances également dans la direction Z.

Le contrôle des soudures des connecteurs SMT Float27 sur le circuit imprimé peut-il être effectué par inspection optique automatique (AOI) ?

Oui, la conception des contacts des connecteurs Float27 est prévue pour permettre un contrôle optique automatique après le soudage. Les contacts des connecteurs pour circuits imprimés Float27 sont disposés en quinconce, ce qui permet d'effectuer l'inspection optique automatique depuis un seul côté.

Les connecteurs pour circuits imprimés ept sont-ils conformes à la directive RoHS ?

La directive RoHS (Restriction of the use of certain Hazardous Substances) vise à limiter l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.
Nous confirmons que les connecteurs Float27 d'ept sont conformes à la directive RoHS 2011/65/UE, comme l'atteste le certificat RoHS. Vous trouverez de plus amples informations sous la rubrique RoHS & REACH.

Votre message a été envoyé. Merci

beaucoup de votre intérêt ; nous traiterons votre demande dans les plus brefs délais.

Formulaire de contact

Les champs marqués d'un * sont obligatoires.

Données personnelles

Rappel

Votre message

Je m'intéresse à

Documentation

Protection des données

Vous pouvez consulter notre politique de confidentialité ici.

Merci beaucoup !

Nous vous contacterons prochainement pour discuter de vos besoins. Nous vous préparerons et vous enverrons un rapport détaillé sur les caractéristiques haute vitesse ainsi que les paramètres S nécessaires à la simulation de votre propre conception.

Caractéristiques HighSpeed + Demander les paramètres S pour simuler votre propre conception

Les champs marqués d'un * sont obligatoires.
Vous pouvez consulter notre politique de confidentialité ici.

Merci beaucoup de votre intérêt

Vous pouvez télécharger le livre blanc ici :

Télécharger le livre blanc

Avant de pouvoir télécharger le livre blanc, veuillez remplir les champs suivants. Merci beaucoup.

Les champs marqués d'un * sont obligatoires.

Données personnelles

Souhaitez-vous nous fournir des informations supplémentaires ?

Je m'intéresse à

Protection des données

Vous pouvez consulter notre politique de confidentialité ici.

Merci beaucoup pour votre demande

Nous examinerons votre demande et vous répondrons dans les plus brefs délais.

Demander une personnalisation de connecteurs

Les champs marqués d'un * sont obligatoires, veuillez les remplir.

Interlocuteur

Votre demande

format de données incorrect ! Veuillez sélectionner un fichier PDF ou JPG.
Vous pouvez consulter notre politique de confidentialité ici.

Merci beaucoup pour votre demande

Nous examinerons votre demande et vous répondrons dans les plus brefs délais.

Vos exigences concernant le connecteur requis

Les champs marqués d'un * sont obligatoires, veuillez les remplir.

Interlocuteur

Votre demande

format de données incorrect ! Veuillez sélectionner un fichier PDF ou JPG.
Vous pouvez consulter notre politique de confidentialité ici.
