Les produits Zero8 sont disponibles pour un espacement PCB de 6-21 mm. Nous serons heureux de pouvoir vous aider.
Plug droit blindéSocket droit blindéPlug coudé blindéSocket gewinkelt geschirmtSocket coudé blindéPlug droit non blindéSocket droit non blindéPlug gewinkelt ungeschirmtSocket coudé non blindéautres nombres de pôles ? autres hauteurs d'empilement ? revêtements de contact alternatifs ? variantes à équipement spécial ? contacts retardés ?
Points forts du connecteur zero8 doté de la technologie ScaleX
compensation des tolérances de ± 0,4 mm à l’état enfiché
dans les directions
X et Y, zone de recouvrement de 1,5 mm dans la direction Z
Transmission de données à haut débit avec un débit d'au moins 16+ Gbit/s
Compatible
avec PCIe 4.0 et Industrial Ethernet. Protection supplémentaire des signaux grâce au blindage.
Quels sont les avantages de la nouvelle technologie ScaleX ?
Comment fonctionne la connexion double face ? Quels débits de données pouvez-vous atteindre avec les connecteurs Zero8 ? Quels sont les avantages du concept de blindage fermé ? Dans quelle mesure les connecteurs Zero8 vous permettent-ils de concevoir vos appareils de manière flexible ? Vous trouverez
les réponses à vos questions dans ce court film d'animation. Découvrez-le dès maintenant ici (ou sur YouTube) !
Caractéristiques des CMS de 0,8 mm avec technologie ScaleXconnecteur
ScaleX – cette marque est synonyme de technologie de contact double face et robuste au sein d’un système de connecconnecteur à échelle variable.
Grâce à ScaleX, nos connecteurs à contact femelle de la série Zero8 offrent une connexion particulièrement fiable. Ils conviennent ainsi parfaitement aux applications dans des secteurs industriels exigeants. Même les sollicitations continues, telles que les vibrations et les chocs, ne posent aucun problème à ces connecteur allemands de haute qualité. Vous bénéficiez en outre d’une flexibilité totale grâce à l’évolutivité des connecteurs carte à carte.
CMS Zero Socket
Aperçu des détails
dispositif anti-rotation
pour une connexion correcte entre le Plug et la Socket

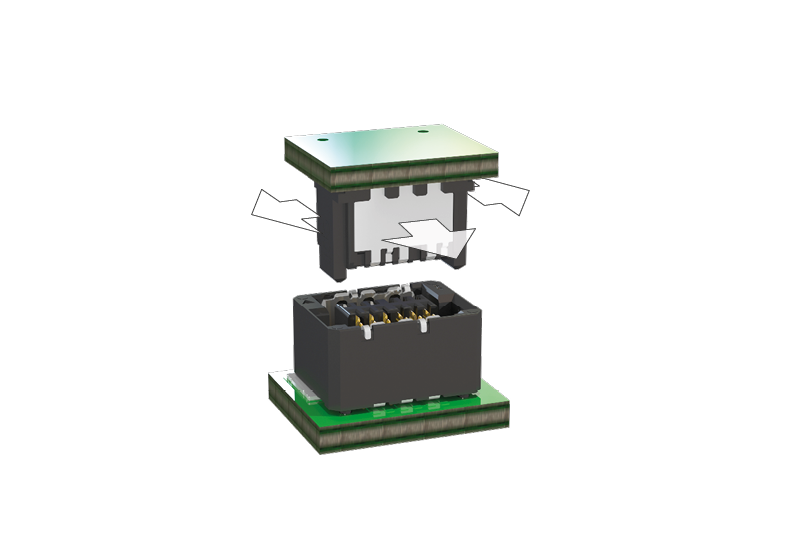

Chanfreins d'entrée
pour compenser les décalages centraux et angulaires (désalignement angulaire) lors de l'enfichage
Boardlock
pour une connexion solide au circuit imprimé
pion de détrompage
pour garantir le bon positionnement du connecteur sur le circuit imprimé
coplanarité
pour un brasage fiable lors de la mise en œuvre
formation du filet de brasure
pour une stabilité et une résistance élevées du point d’joint brasé
CMS Zero Plug
Aperçu des détails
Système de contact double face
pour une connexion fiable en milieu industriel (chocs, vibrations, cycles thermiques, gaz nocifs)
Surface de contact lisse
La connexion sur la face laminée homogène, dotée de surfaces de haute qualité, permet 500 cycles d'accouplement.
Contacts protégés
La géométrie optimisée des contacts et du boîtier réduit les risques d'endommagement des contacts

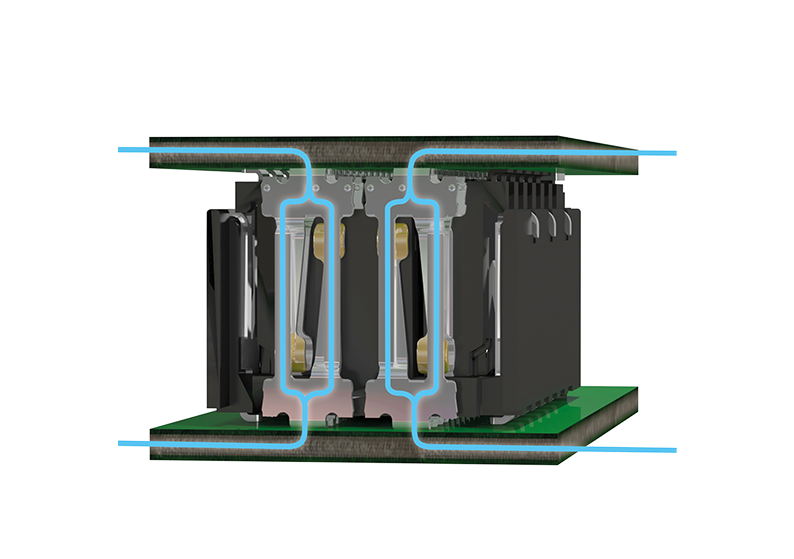

flux de données
La géométrie des contacts optimisée pour la bande haute fréquence garantit des débits de données de 16 Gbit/s
blindage CEM
Le blindage double face garantit une compatibilité électromagnétique électromagnétique élevée pour une intégrité du signal optimale du signal en milieu industriel
compensation des tolérances
Haute fiabilité grâce à une forte «compensation des tolérances »
Système de contacts hermaphrodite : contact double face pour une fiabilité maximale des connexions sur les connecteurs CMS
Contrairement aux connecteurs CMS classiques, qui établissent un contact grâce à un « Messer- » et un « contact femelle », notre connecteur de carte blindé Zero8connecteur dispose d’un « Messer- » et d’un « contact femelle » sur chaque paire de broches (Plug ou Socket). Grâce à cette technologie de connexion fiable, ce connecteur connecteur au pas de 0,8 mm pas assure une double connexion sur une seule broche et offre une redondance élevée, garantissant ainsi une sécurité de contact maximale. Le système de contacts hermaphrodite garantit ainsi une connexion sûre, robuste et étanche aux gaz malgré les influences extérieures telles que les chocs, les vibrations, les cycles thermiques et les gaz nocifs. La très grande compensation des tolérances de 0,4 mm à l’état enfiché, rendue possible par le système de contacts hermaphrodite du connecteur Zero8, confère en outre au connecteur une évolutivité particulière.
La géométrie du boîtier isolant est en outre conçue de telle sorte que les contacts s’enfoncent dans l’ isolant, ce qui les protège de manière à rendre leur endommagement pratiquement impossible. De plus, cette géométrie empêche de manière fiable tout mauvais emboîtement des contacts.
Distance entre cartes flexible : des Platinen-connecteur adaptés à chaque besoin
Nos connecteurs pour circuits imprimés sont robustes et garantissent une grande compensation des tolérances. Tant lors de l’installation qu’une fois enfichés, les connecteurs CMS s’adaptent à vos besoins individuels. Même une mauvaise manipulation est facilement pardonnée par ces connecteurs. Quel que soit votre projet, vous pouvez compter sur les connecteurs Zero8.
Les connecteurs multipolaires du fabricant ept n’ont pas besoin d’être enfichés jusqu’à la butée. Grâce à leur plage de dépassement de 2,3 mm, les connecteurs econnecteur s’intègrent parfaitement à vos applications. La fiche (Plug) et la prise (Socket) peuvent être enfichées de manière variable dans une plage de 1,5 mm sans que cela n’affecte la transmission des données. Selon les besoins, des distances entre cartes comprises entre 6,00 et 21,00 mm peuvent être réalisées.
En insérant la fiche jusqu’à la butée, on obtient l’distance entre cartes minimal possible. Pour obtenir l’distance entre cartes maximal, n’insérez la fiche (Plug) et la prise (Socket) que sur 0,8 mm. Cette surface de contact suffit déjà à garantir une connexion rapide et sûre.
Connecteurs pour circuits imprimés Zero8 connecteur pour circuit imprimé, conformes à la spécification PICMG Modblox7
ModBlox7 décrit la spécification de base d’un PC en boîtier modulaire, composé de divers modules fonctionnels, tels que le processeur (CPU), l’alimentation électrique et les E/S. Cette nouvelle norme inter-fabricants permet aux utilisateurs de mettre en œuvre une large gamme de combinaisons d’appareils dans une conception modulaire grâce à des unités fonctionnelles interopérables. L’objectif du PICMG® était également de réduire les coûts et de promouvoir la durabilité. La nouvelle spécification de la PICMG® couvre à la fois la mécanique, les unités fonctionnelles modulaires, ainsi que la connexion électrique au moyen de connecconnecteur (connecteur) selon un brochage prédéfini.
Un Box-PC se compose d’un boîtier, d’une ou deux unités d’alimentation, ainsi que d’un ou deux processeurs disposant chacun de jusqu’à quatre E/S PCI Express et jusqu’à huit E/S USB. Chaque module peut à son tour comprendre jusqu’à trois cartes électroniques empilées, en fonction de la complexité de l’unité. Les dimensions du Box-PC sont prédéfinies en hauteur et en profondeur. La largeur frontale varie en revanche en fonction du nombre d’unités. Celles-ci peuvent à leur tour se composer chacune d’un ou plusieurs « emplacements » de 1,4 pouce. Douze emplacements peuvent ainsi être alignés les uns à côté des autres jusqu’à une largeur maximale de 16,8 pouces.
Dans le cadre d’une norme de configuration modulaire des appareils, une attention particulière est bien sûr accordée à la connexion électrique et mécanique des différents modules au moyen de connecteurs. Conformément aux conditions d’utilisation des PC en boîtier, le Zero8 est un connecteur connecteur compatible haute vitesse en CMS qui se distingue non seulement par une robustesse exceptionnelle lors de l’installation, mais aussi par des tolérances élevées en fonctionnement ainsi qu’une résistance remarquable aux conditions environnementales défavorables. Comme certaines applications nécessitent d’assurer la fiabilité par redondance à l’aide d’un connecteur supplémentaire, il doit en outre être possible d’utiliser simultanément plusieurs connecteurs sur un circuit imprimé. Cela exige une grande capacité de compensation du décalage lors de l’enfichage ainsi que des tolérances en fonctionnement. Le connecteur pour circuits imprimés Zero8 présente toutes ces caractéristiques.connecteur pour circuit imprimé Zero8.
connecteur des circuits imprimés : CEM-blindage pour une qualité optimale de connexion des circuits imprimés
Plus la densité d’installation augmente, plus le risque d’interférences électromagnétiques mutuelles s’accroît. Pour éviter cela, on utilise des connecteurs (connecteur) avec blindage, qui offrent une meilleure compatibilité électromagnétique électromagnétique (CEM). La CEM est déterminante pour le fonctionnement sans perturbation des composants électriques et des applications.
Nos connecteurs carte à carte Zero8 se distinguent par un blindage double face, qui garantit des valeurs CCEM optimales. Une transmission de données sans interférences est ainsi garantie dans pratiquement tous les environnements. Le matériau de blindage utilisé est spécialement adapté aux composants soumis à des exigences élevées en matière de compatibilité électromagnétique. Une inductance mutuelle maximale de 10 picohenry est ainsi garantie. Cela fait des connecteur pour circuits imprimés de la gamme Zero8 le choix idéal pour les applications de l’Industrie 4.0 et de l’Internet des objets.
Le concept de blindage à grande surface dérive de manière fiable les courants parasites vers la connexion de masse grâce à des contacts multiples sur les deux circuits imprimés. Les influences de l’intensité des champs électriques et magnétiques sur les connecteur des circuits imprimés peuvent être simulées de manière claire à l’aide de l’inductance mutuelle de couplage. Dans le cas inverse, où le connecteur pourrait agir comme source de parasites, les composants et éléments voisins sont protégés efficacement.
Nous fabriquons vos connecteurs sur mesure et personnalisés (connecteur) adaptés à votre application.
CMS Zero8 : connecteur pour circuits imprimés destinés aux applications industrielles
Vous recherchez un connecteur CMS connecteur avec blindage, à la fois robuste et offrant une fiabilité de contact optimale ? Et si possible, adaptable à vos besoins spécifiques ?
Notre gamme de connecteurs pour circuits imprimés Zero8 au pas de 0,8 mm a été développée pour les applications industrielles exigeantes et offre une évolutivité maximale.
Adaptez librement la type, le nombre de pôles et la hauteur d'empilement du connecteur CMS à vos besoins individuels. Nos connecteur pour circuit imprimé garantissent un débit de données de 16 Gbit/s. La connexion entre circuits imprimés peut être réalisée en parallèle, à angle droit ou à l’horizontale. Nous proposons des Socket et des Plug dans les Bauforms low-, mid- et high-profile ainsi qu’coudé, le Plug étant également disponible dans la type x-high-profile.
Grâce aux différentes hauteurs de montage, les connecteurs carte à carte Zero8 vous permettent d’obtenir des distances entre cartes imprimées comprises entre 6,00 et 21,00 mm. Les ept-connecteur sont disponibles en versions de 12 à 80 pôles. Mais ce n’est pas tout : vous avez également le choix en matière de blindage ! Les deux côtés de la paire de connecteurs avec ou sans blindage ? Ou seulement un côté avec blindage ? C’est à vous de décider. Dans tous les cas, tous les connecteurs Zero8 sont compatibles entre eux et peuvent être combinés librement, que vous optiez pour des connecteur non blindés ou blindés.
FAQ : Questions et réponses sur les connecteurs pour circuits imprimés CMS-Leiterplattensteckverbindern de la gamme Zero8
Comment les CMS-connecteur pour circuits imprimés Zero8 peuvent-ils être mis en œuvre ?De quelles manières les circuits imprimés peuvent-ils être reliés entre eux à l’aide des CMS-Steckverbindern Zero8 ?Quels types de courant peuvent être transmis à l'aide des connecteurs Zero8 ?Quelles sont les caractéristiques de ce nouveau concept de raccordement ?Que signifie la technologie ScaleX ?À quels débits de données les CMS-connecteur sont-ils adaptés ?Pour quelles applications la version blindée est-elle adaptée ?Le concept de raccordement du zero8 permet-il de compenser les tolérances dans mon application ?
Comment les CMS-connecteur pour circuits imprimés Zero8 peuvent-ils être mis en œuvre ?
Le système de connecteurs Zero8 est mis en œuvre via la technologie de montage en surface (CMS) et est donc soudé directement sur les circuits imprimés. Les connecteur sont généralement livrés en conditionnement « bande et bobine », ce qui permet un traitement entièrement automatisé par « pick-and-place ». Des pion de positionnement situés sur la face inférieure des connecteurs Zero8 garantissent un positionnement précis sur le circuit imprimé. ept garantit en outre une coplanarité des contacts de 0,1 mm maximum afin d’assurer un soudage fiable lors du traitement.
De quelles manières les circuits imprimés peuvent-ils être reliés entre eux à l’aide des CMS-Steckverbindern Zero8 ?
Les différents types de la Zero8-famille de connecteurs permettent de relier des circuits imprimés en disposition parallèle avec des hauteurs d’empilement comprises entre 6 et 21 mm, ainsi qu’en disposition horizontale ou coudée.
Quels types de courant peuvent être transmis à l'aide des connecteurs Zero8 ?
Grâce à l’alliage de cuivre de haute qualité présentant d’excellentes conductivités, un connecteur à 50 broches peut supporter jusqu’à 1,7 A à une température ambiante de 20 °C. Ces valeurs sont généralement atteintes avec des connecteurs présentant un pas d’au moins 1,27 mm.
Quelles sont les caractéristiques de ce nouveau concept de raccordement ?
Chaque paire de connecteurs (Plug ou Socket) comprend à la fois un contact à lame et un contact femelle à ressort. Cette double connexion garantit une liaison sûre et étanche aux gaz en milieu industriel et résiste aux influences extérieures telles que : chocs, vibrations, cycles thermiques, gaz nocifs, etc. Grâce à la connexion sur la surface laminée homogène (face laminée) dotée de finitions de haute qualité, au moins 500 cycles d’enfichage (cycles d'accouplement) sont garantis et l’abrasion de la surface due aux micro-mouvements est réduite.
Que signifie la technologie ScaleX ?
La marque technologique ScaleX décrit l’évolutivité du système de connecteurs dans l’application et les avantages de la technologie de contact :
connexions mécaniques et électriques fiables grâce à un système
de contact double face ; conception flexible des appareils : différents nombres de pôles, types et hauteurs d’empilement avec une grande « longueur d'accouplement utile » ;
variabilité : connecteurs « connecteur carte à carte » en versions
blindées et non blindées ; robustesse : technologie de connexion assurant une grande compensation des tolérances et une protection des contacts
. Débits de données allant jusqu’à 16 Gbit/s : en option avec un concept de blindage fermé pour une protection CEM élevée.
À quels débits de données les CMS-connecteur sont-ils adaptés ?
Les simulations réalisées avec le système de connecteur Zero8 à 16 Gbit/s présentent une excellente intégrité du signal. Les paramètre S peuvent être mis à votre disposition pour vos simulations d’application ; n’hésitez pas à nous contacter à ce sujet à l’adresse sales@ept.de
Pour quelles applications la version blindée est-elle adaptée ?
Le concept de blindage garantit une compatibilité électromagnétique (CEM) optimale en milieu industriel et convient à tous les appareils dotés d’une transmission interne à haut débit, classés comme sources de perturbations et/ou puits de perturbations : variateurs de fréquence, blocs d’alimentation, onduleurs, entraînements électriques, appareillages de commutation, systèmes de commande, systèmes d’E/S, appareils médicaux, techniques de mesure, systèmes de communication, technologies réseau, capteurs, équipements de transmission vidéo.
Le concept de raccordement du zero8 permet-il de compenser les tolérances dans mon application ?
Le nouveau concept de connexion garantit une grande compensation des tolérances lors de l’installation (désalignement angulaire angulaire jusqu’à 5°, désalignement radial central de ± 0,7 mm) et compense également, une fois enfiché, les tolérances côté appareil de ± 0,4 mm dans les directions x et y, ainsi que de 1,5 mm dans la direction z.
