One27 assemblage de câbles, variante 120 Réf. article 404-66NN-LLL-120-1
Illustration similaire
- Nombre de pôles : de 12 à 80
- longueur d'engagement des contacts: 1,5 mm
- pas AWG 30, câble en nappe 0,635 mm avec longueur de câble au choix de 30 à 999 mm
- Assemblage selon la technique de connexion parconnexion autodénudante (IDC) (IDC)
- Type de câble LSZH : -40 °C à +90 °C (au repos)
- fil de couleur sur A1
Câble à carte
Haute densité
Schémas
Plus d'informations
Caractéristiques techniques
Socles
| Nombre de contacts | 12 - 80 |
|---|---|
| Technique de raccordement | CMS |
| Température de fonctionnement | -40 °C à +90 °C |
Matériau
| Corps isolant | LCP, UL 94 V-0 (connecteur femelle IDC) LSZH EVA/PO, UL 22088 (câbles) |
|---|---|
| Valeur CTI IEC 60112 | 175 (barrette à connecteur femelle IDC) |
| Matériau de contact | Alliage de cuivre (barrette à connecteur femelle, IDC) cuivre étamé (câble) |
| Revêtement du contact | or sur palladium-nickel sur nickel |
| Zone de raccordement | étain sur nickel |
Mécanique
| Dimension du pas | 1,27 mm (barrette à ressorts IDC « connecteur femelle ») 0,635 mm (câble) |
|---|---|
| Force d'enfichage par contact | ≤ 0,5 N |
| Force d'extraction par contact | ≥ 0,1 N |
| Durée de vie IEC 60512-9-1 | niveau de performance 1 : 500 cycles d'accouplement |
| Distance de surmaturation | 0,9 mm |
| Recouvrement des contacts | 1,5 mm |
| Déport du centre | ± 0,7 mm |
| Décalage axial à l'état embroché (x/y) | ± 0,4 mm |
| Décalage angulaire de l'axe longitudinal | ± 4° |
| Décalage angulaire de l'axe transversal | ± 2° |
Électrique
| Tension de fonctionnement | États-Unis : 150 V ; UE : <50 V |
|---|---|
| Tension test | 500 V |
| Entrefers et lignes de fuite | au moins 0,4 mm |
Homologations / conformité
| Fichier UL | E130314 & E493123 |
|---|---|
| Environnement | Conforme à la directive RoHS |
Modifications
Également disponible sur demande en
- autres modèles
Conditionnement
Sachets ESD
10

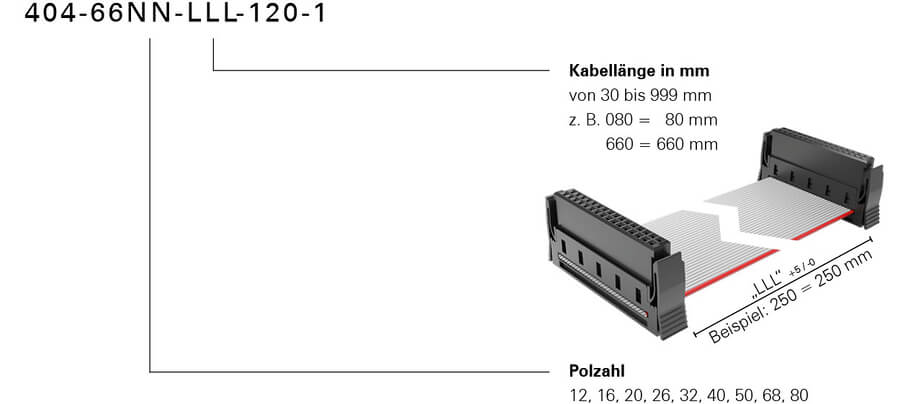

Référence de commande
