avec une évolutivité maximale !
Découvrez les 5 atouts majeurs de la gamme zero8
Bénéficiez dès maintenant d’une efficacité maximale, d’une fiabilité de contact optimale, d’une protection des signaux, d’une grande rapidité et d’une robustesse à toute épreuve.
Les types de produits Zero8 d’ept ont été spécialement développés pour les applications industrielles exigeantes et offrent une évolutivité maximale : vous pouvez adapter individuellement les types, la hauteur d'empilement et le nombre de pôles à vos besoins. Les Socket et Plug sont disponibles dans les types low-profile, mid-profile et high-profile, aussi bien en version droite qu’en version coudée. La fiche est en outre disponible en version « x-high-profile », ce qui permet au connecteur Zero8, grâce à ses différentes hauteurs, de réaliser des distances entre cartes de 6 à 21 mm. Vous pouvez demander un nombre de pôles variable compris entre 12 et 80.
Mais ce n’est pas tout. Vous avez également le choix en matière de blindage. Les deux côtés de la paire de connecteurs avec ou sans blindage ? Ou même un seul côté avec blindage ? C’est à vous de décider : tous les connecteurs Zero8 sont en tout cas compatibles entre eux et peuvent être combinés librement, qu’ils soient avec ou sans blindage.
Mais ce n’est pas tout. Vous avez également le choix en matière de blindage. Les deux côtés de la paire de connecteurs avec ou sans blindage ? Ou même un seul côté avec blindage ? C’est à vous de décider : tous les connecteurs Zero8 sont en tout cas compatibles entre eux et peuvent être combinés librement, qu’ils soient avec ou sans blindage.
La technologie de connexion ScaleX, robuste et double face, résiste aux conditions difficiles des applications industrielles et garantit une connexion fiable en cas de contraintes mécaniques telles que les chocs et les vibrations. De plus, elle compense les tolérances des appareils dans toutes les directions une fois les connecteurs enfichés. Grâce au CEM-blindage, les signaux sont parfaitement protégés des influences extérieures dans un environnement industriel et les caractéristiques matérielles garantissent un débit de données de données pouvant atteindre 16 Gbit/s. De plus, ept a poussé la réflexion un peu plus loin : la géométrie du connecteur a été conçue de manière à ce que les contacts ne puissent pas être endommagés, même en cas de mauvaise manipulation.
Super-pouvoir : L'EFFICACITÉ
Gain de place grâce à un pas de 0,8 mm
Tous les connecteurs Zero8 (connecteur) présentent un espacement des contacts de 0,8 mm selon un pas peu encombrant, afin d’occuper le moins d’espace possible sur le circuit imprimé. Malgré ce faible espacement, les contacts s’emboîtent les uns dans les autres sur la surface lisse et non sur le bord rugueux issu de la découpe (bord découpé). Cela garantit une résistance nettement supérieure des contacts à l’abrasion, par exemple en cas de micro-mouvements.
Nombre de contacts variable de 12 à 80
Zero8 est disponible avec 12, 20, 32, 52 ou 80 contacts pour une flexibilité maximale dans votre application. Le connecteur est à deux rangées ; par exemple, un connecteur à 12 pôles comporte 6 contacts par rangée. Si nécessaire, des variantes avec un nombre de pôles spécifique peuvent également être fabriquées, par exemple pour des distances d'isolement et de ligne de fuite plus importantes.
Disponible en version blindée et non blindé
Vous avez également le choix en matière de blindage ! Les deux côtés de la paire de connecteurs avec ou sans blindage ? Ou même un seul côté avec blindage ? C’est à vous de décider : tous les connecteurs Zero8 sont dans tous les cas compatibles entre eux et peuvent être combinés librement, qu’ils soient avec ou sans blindage. Sur les types blindés, les raccordements soudés des contacts se trouvent sous le connecteur, tandis que sur les types non blindés, ils sont situés sur les côtés afin de permettre un contrôle AOI lors du processus de fabrication.
Hauteurs d'empilage de 6 à 21 mm

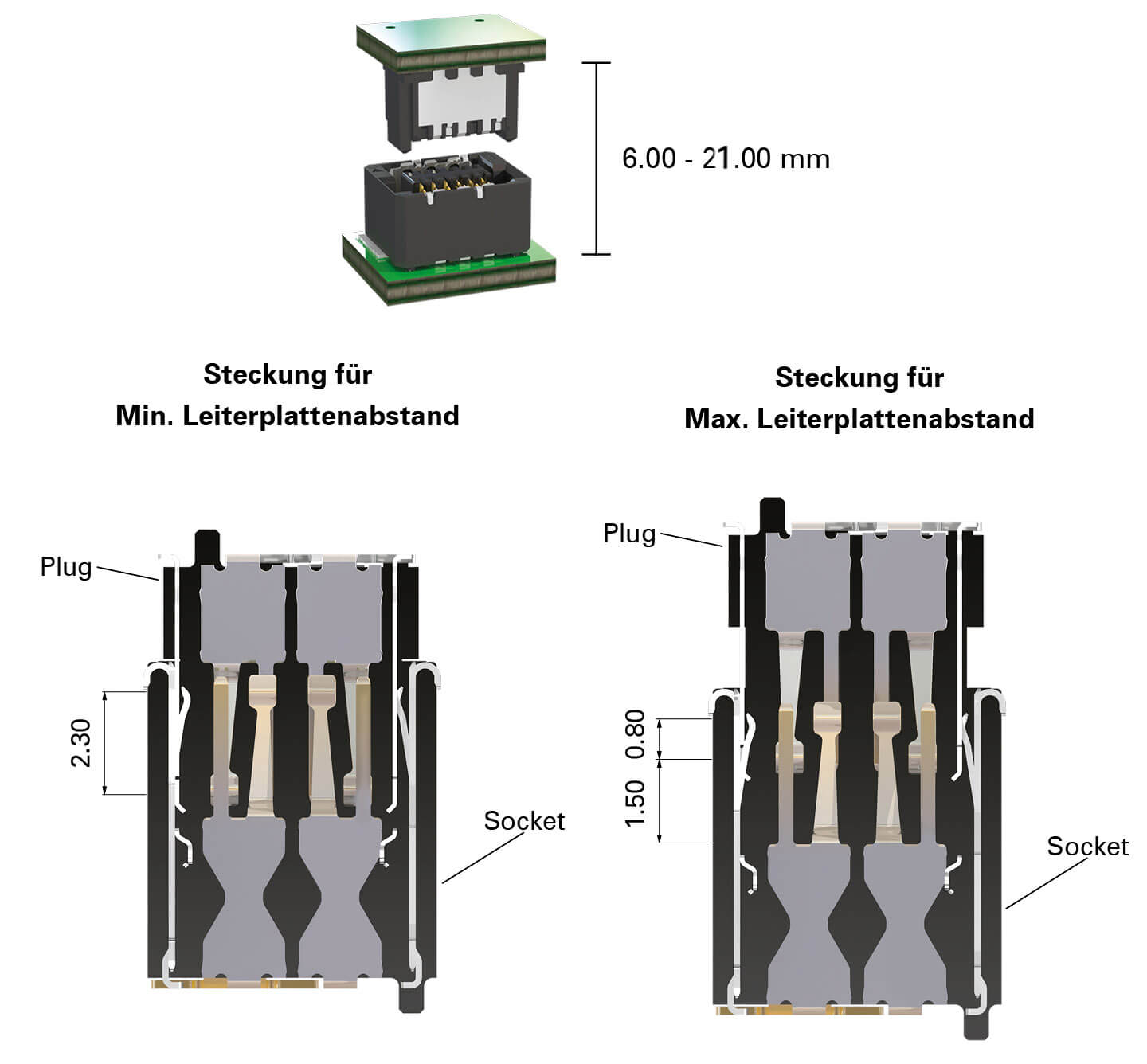

Les types droits « low », « mid » et « high » permettent de réaliser des distances entre cartes de n’importe quelle dimension comprise entre 6 et 21 mm. L’enfichage jusqu’à la butée permet d’obtenir l’distance entre cartes minimal possible. La fiche (Plug) et la prise (Socket) peuvent être enfichées de manière variable dans une plage de 1,5 mm afin d’atteindre l’distance entre cartes maximal possible. Les 0,8 mm restants garantissent ainsi un contact sûr (sécurité anti-longueur d'accouplement utile).
Modèles coudés pour des applications de 90° à 180°
La forme coudée (type), combinée à la forme droite, permet de disposer les circuits imprimés à un angle de 90° l’un par rapport à l’autre, par exemple pour un fond de panier avec des cartes filles. La combinaison de deux types coudés permet de disposer deux circuits imprimés côte à côte à un angle de 180 degrés. Le tout est disponible en version blindé ou non blindé, avec des variantes de 12, 20, 32, 52 ou 80 contacts pour une flexibilité maximale dans votre application.
Développez vos solutions avec une efficacité maximale. Grâce à ses fonctionnalités, Zero8 vous permet d’atteindre plus rapidement vos objectifs tout en bénéficiant d’une immense diversité de variantes. Des types coudés pour des applications à 90° et 180° sont même disponibles.
Livre blanc gratuit « Haute vitesse et CEM »
» Demander un coffret d’échantillons gratuit »
Vous trouverez ici de plus amples informations.
Livre blanc gratuit « Haute vitesse et CEM »
» Demander un coffret d’échantillons gratuit »
Vous trouverez ici de plus amples informations.
Super-pouvoir : SÉCURITÉ DES CONTACTS
Système de contact innovant ScaleX

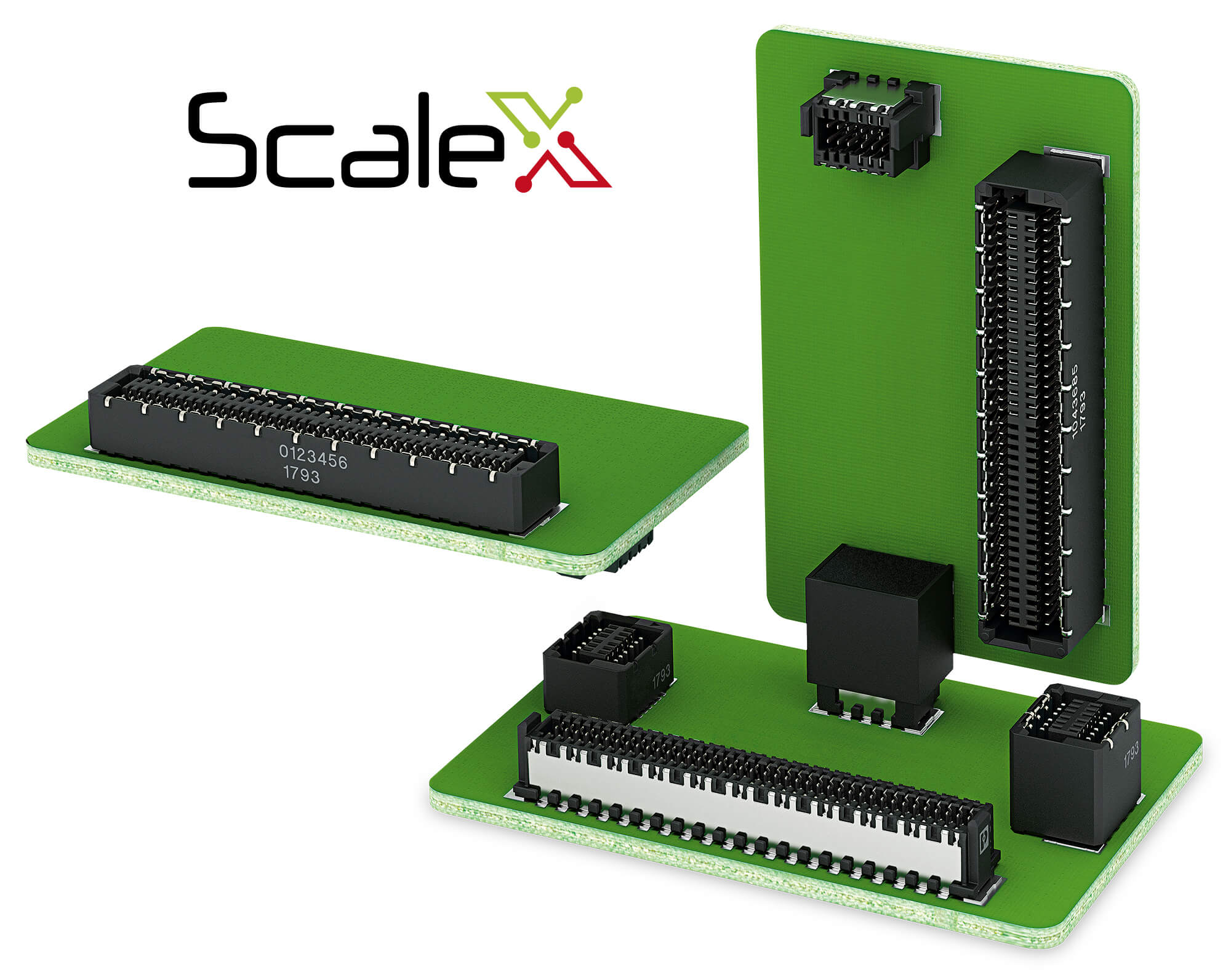

ScaleX – cette marque est synonyme de technologie de contact robuste au sein d’un système de connecteurs à échelle variable. Elle a été spécialement développée dans le but de combiner, d’une part, une grande robustesse mécanique et, d’autre part, d’excellentes propriétés haute fréquence. Cette compatibilité est unique dans le monde des connecteur pour circuits imprimés.
Deux surfaces de contact par broche
Chaque paire de contacts se compose de deux contacts à lame et de deux contacts femelles. Cette redondance garantit non seulement une sécurité de contact maximale, en particulier dans des environnements exigeants soumis à des chocs et des vibrations, mais aussi une longévité et une fiabilité exceptionnelles dans votre application. De plus, tous les contacts sont réalisés sur la face lisse des surfaces de contact, et non sur le bord rugueux issu de la découpe (bord découpé), comme c’est le cas pour de nombreux autres connecteurs miniaturisés.
Résistant aux chocs et aux vibrations
La redondance de tous les contacts ainsi que la réalisation des contacts uniquement sur des surfaces lisses et laminées garantissent une résistance extrêmement élevée aux chocs et aux vibrations. Les connecteur Zero8 ont été soumis à des tests et à des qualifications approfondis conformément à la norme CEI 60512. Nous nous ferons un plaisir de mettre à votre disposition nos rapports d'essais détaillés.
Grande «longueur d'accouplement utile » (sécurité anti-enfoncement)
Chaque paire de contacts enfichés (Socket et Plug) présente une zone de dépassement d’au moins 0,8 mm, c’est-à-dire la distance entre le point de contact et la pointe du contact, c’est-à-dire le point où il n’y aurait plus de contact. Cette zone de dépassement d’au moins 0,8 mm garantit une compensation des tolérances élevée et donc une sécurité maximale dans chaque application. Lors de l'insertion du Plug dans le Socket jusqu'à la butée, la zone de dépassement peut atteindre 2,3 mm par paire de contacts.
Résistance à au moins 500 cycles d'accouplement
Les contacts du Zero8 sont conçus pour garantir une connexion fiable même après 500 cycles d’cycles d'accouplement, y compris sous l’influence de cycles thermiques et de gaz nocifs. Même si les contacts ne sont pas connectés entre eux 500 fois, les cycles d’cycles d'accouplement constituent un critère approprié pour évaluer dans quelle mesure les connecteurs restent fonctionnels en cas de cycles thermiques répétés ou de vibrations (« fretting corrosion »).
Cela va également vous séduire : la gamme de connecteur Zero8 séduit par sa technologie innovante ScaleX. Robuste et double face, elle résiste aux conditions difficiles des applications industrielles et garantit une connexion sûre. Et ce, même dans des conditions environnementales extrêmes et en cas de contraintes mécaniques telles que les chocs et les vibrations.
Livre blanc gratuit sur la robustesse »
Demander un coffret d’échantillons gratuit »
Vous trouverez ici de plus amples informations.
Livre blanc gratuit sur la robustesse »
Demander un coffret d’échantillons gratuit »
Vous trouverez ici de plus amples informations.
Super-pouvoir : PROTECTION CONTRE LES SIGNAL

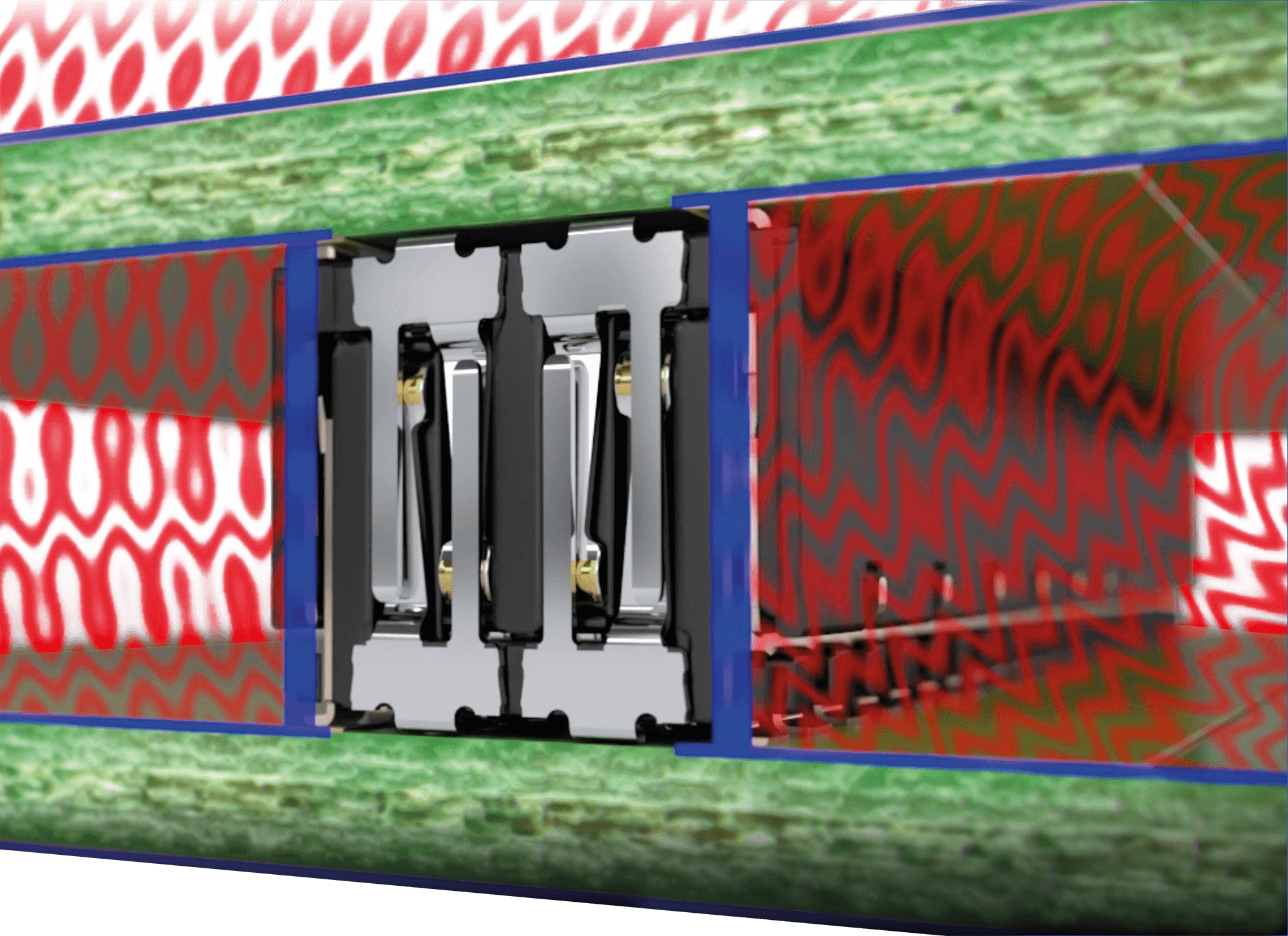

Nouveau concept de blindage CEM
Lors du développement du Zero8, une attention particulière a été portée au blindage double face (blindage). Celui-ci garantit une transmission de données sans interférences, comme l’exigent de nombreuses applications, par exemple pour l’Industrie 4.0 ou l’IoT. Le matériau de blindage utilisé est spécialement adapté aux exigences élevées en matière de compatibilité électromagnétique.
Évacuation optimale des courants parasites
Les plaques de blindage sont de grande surface et comportent peu d’interruptions, ce qui garantit une protection maximale. De plus, le nombre élevé de points de contact entre la plaque de blindage et le circuit imprimé permet une dissipation optimale des courants parasites. Par exemple, pour un connecteur à 20 broches (connecteur), une plaque de blindage (plaque de blindage) comporte au total 5 points de soudure vers le circuit imprimé sur une longueur de 8 mm.
inductance mutuelle 10 picohenry max.
Lors de tests approfondis réalisés avec un laboratoire spécialisé, les influences de l’intensité des champs électriques et magnétiques ont d’abord été simulées, puis vérifiées au moyen d’essais. Les résultats obtenus sont excellents et peuvent être communiqués sur demande. L’un des principaux résultats de mesure a été l’obtention d’une inductance mutuelle maximale de 10 pH avec les connecteurs Zero8.
Également disponible sans blindage
Vous avez également le choix en matière de blindage ! Les deux côtés de la paire de connecteurs avec ou sans blindage ? Ou même un seul côté avec blindage ? C’est à vous de décider : tous les connecteurs Zero8 sont en tout cas compatibles entre eux et peuvent être combinés librement, qu’ils soient avec ou sans blindage. Sur les types blindés, les raccordements soudés des contacts se trouvent sous le connecteur, tandis que sur les types non blindés, ils sont situés sur les côtés afin de permettre un contrôle AOI lors du processus de fabrication.
Le nouveau concept de blindage double face des connecteurs Zero8 vous garantit une transmission haut débit sans interférences en milieu industriel. Le matériau de blindage utilisé est spécialement adapté aux composants soumis à des exigences élevées en matière de compatibilité électromagnétique et garantit une inductance mutuelle maximale de 10 picohenry pour le connecteur.
Livre blanc gratuit « Haut débit et CEM »
»
Demander un coffret d’échantillons gratuit » Vous trouverez ici de plus aminductance mutuelle.
Livre blanc gratuit « Haut débit et CEM »
»
Demander un coffret d’échantillons gratuit » Vous trouverez ici de plus aminductance mutuelle.
Super-pouvoir : LA VITESSE
Compatible PCIe 4.0 et Ethernet industriel

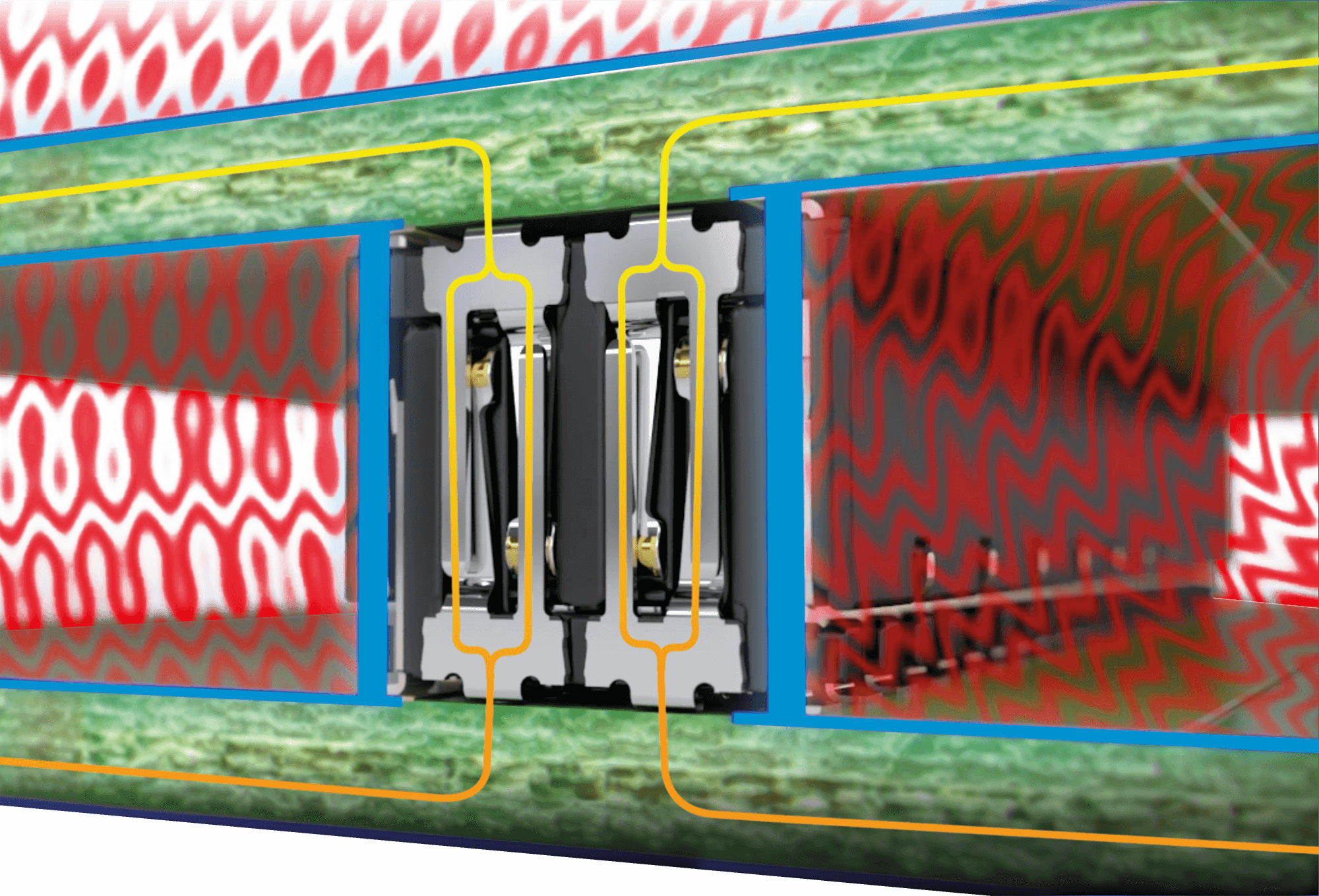

Les connecteurs Zero8 (connecteur) répondent aux exigences des spécifications PCI Express Gen. 4 et Industrial Ethernet, telles qu’elles sont requises dans de nombreuses applications, par exemple pour l’Industrie 4.0 ou l’IoT. Outre l’perte d'insertion, Zero8 présente d’excellentes caractéristiques en termes d’perte de retour et de diaphonie.
Transmission de signaux HF à 16 Gbit/s +
Les connecteurs Zero8 (connecteur) sont parfaitement adaptés aux applications présentant un débit de données allant jusqu’à 16 Gbit/s. Grâce à ses très bonnes propriétés en matière d’perte d'insertion, Zero8 peut même être utilisé pour des applications allant jusqu’à 25 Gbit/s. Cette aptitude exceptionnelle s’accompagne d’un système de contact extrêmement robuste et résistant, adapté aux environnements exigeants tels que les chocs, les vibrations ou les gaz nocifs. Cette combinaison est unique.
Protection supplémentaire des signaux grâce au blindage
Le concept de blindage double face garantit une transmission de données haut débit sans interférences en milieu industriel. Il dissipe de manière fiable les courants parasites grâce aux contacts multiples présents sur les deux circuits imprimés. Ce concept de blindage protège d’une part le connecteur (connecteur) contre les interférences électromagnétiques (puits de perturbation), mais aussi les composants voisins lorsque le connecteur agit lui-même comme source de perturbations.
Modèles SI disponibles
Les propriétés RF du zero8 ont d'abord fait l'objet de simulations approfondies, puis ont été validées lors d'essais. Des rapports d'essais détaillés ainsi que des modèles SI destinés à la simulation dans votre application sont à votre disposition.
« HighSpeed » est la formule magique de la gamme de produits Zero8 d’ept. Les simulations réalisées avec le système de connecteur Zero8 à 16 Gbit/s présentent une excellente intégrité du signal, ce qui les rend parfaitement adaptés au PCIe 4.0 et à l’Ethernet industriel. Nous mettons volontiers les paramètre S à votre disposition pour vos simulations d’application.
Livre blanc gratuit « Haute vitesse et CEM »
»
Demander un coffret d’échantillons gratuit » Vous trouverez ici de plus amples informations.
Livre blanc gratuit « Haute vitesse et CEM »
»
Demander un coffret d’échantillons gratuit » Vous trouverez ici de plus amples informations.
Super-pouvoir : ROBUSTESSE
Protection de tous les contacts
Zero8 a été conçu de manière à ce que les contacts ne soient pas endommagés, même en cas de mauvaise manipulation. Les contacts sont dissimulés dans le corps d’isolant et sont ainsi protégés de manière optimale contre d’éventuelles influences mécaniques, telles qu’un contact accidentel. Cela garantit une sécurité maximale pour votre application.
dispositif anti-rotation lors de l'enfichage
La détrompage intégrée dans le corps isolant empêche tout branchement incorrect dû à une rotation des connecteur. Cela signifie que la fiche (Plug) et la prise (Socket) ne peuvent être connectées l’une à l’autre que si elles sont orientées dans un sens défini. De plus, des éléments de guidage prononcés dans le corps isolant facilitent un branchement en toute sécurité.
Décharge mécanique grâce à deux Board Locks
Deux « board locks » par connecteur (connecteur) sont soudés sur le circuit imprimé et assurent la décharge mécanique des contacts de signal. Cela empêche les contacts de signal de se détacher du point joint brasé lors du désPlugment mutuel de la fiche (Plug) et de la prise (Socket).

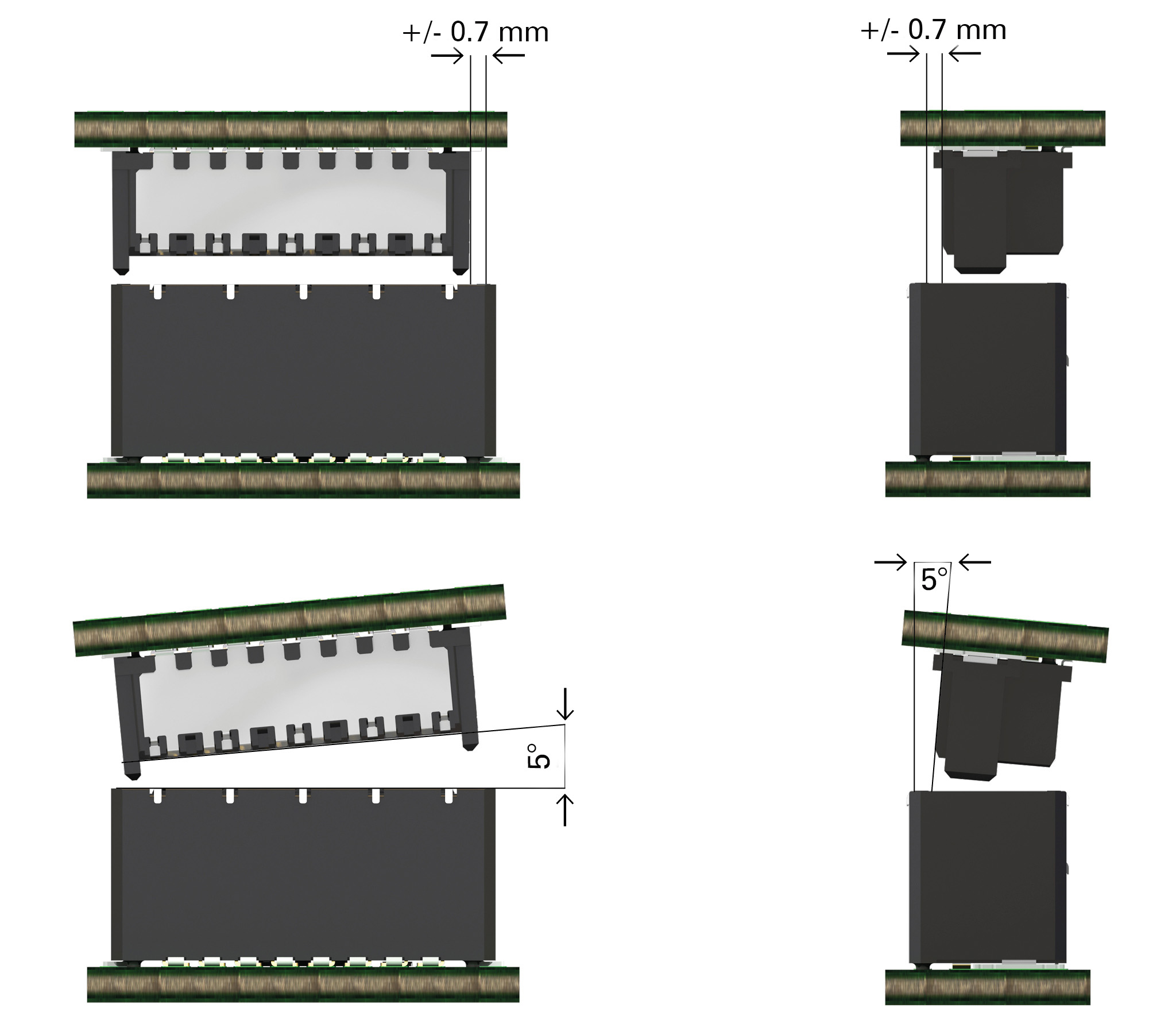

Compensation des désalignements jusqu'à 0,7 mm lors de l'installation
Le chanfrein d’entrée sur le bord des corps d’isolant permet à la fiche (Plug) et à la prise (Socket) de compenser un décalage pouvant aller jusqu’à 0,7 mm lors de l’insertion. Les contacts à lame et à contact femelle sont guidés les uns vers les autres lors de l’insertion de manière à assurer une connexion fiable des contacts et à empêcher ce que l’on appelle l’« insertion à l’envers ».
compensation des tolérances élevée en fonctionnement
Une fois enfichés, la prise (Socket) et la fiche (Plug) peuvent tolérer un décalage mutuel allant jusqu’à 0,4 mm. Cela offre une grande marge de manœuvre en matière de tolérances dans vos applications. De plus, cela permet de placer plusieurs paires de connecteurs sur un même circuit imprimé sans compromettre la fiabilité des contacts.
Lorsque toutes ces fonctionnalités de pointe s’accompagnent d’une robustesse exceptionnelle, il s’agit de Zero8 d’ept. Qu’il s’agisse de l’astucieux système anti-dispositif anti-rotation lors de l’enfichage ou de la compensation de décalage jusqu’à 0,7 mm lors de l’installation, Zero8 tient toutes ses promesses.
Livre blanc gratuit sur la robustesse »
Demander un coffret d’échantillons gratuit »
Vous trouverez ici de plus amples informations.
Livre blanc gratuit sur la robustesse »
Demander un coffret d’échantillons gratuit »
Vous trouverez ici de plus amples informations.
