ept équipe adp MERKUR de connecteurs «connecteur haute vitesse»
pour mini-PC
La société ept GmbH équipe adp MERKUR de connecteurs «connecteur haute vitesse» destinés aux mini-PC adp
Depuis sa création en 1957, le groupe Gauselmann s’est développé pour devenir un grand groupe international comptant environ 14 000 collaborateurs dans le monde entier et réalisant un chiffre d’affaires annuel de plus de 3 milliards d’euros. Les compétences clés de l’entreprise résident dans le développement de logiciels de jeux et dans la fabrication de machines à sous. C'est au sein de la filiale adp MERKUR GmbH que sont regroupés le développement, la production et la commercialisation des jeux et des machines à sous.
Un PC, de nombreuses possibilités

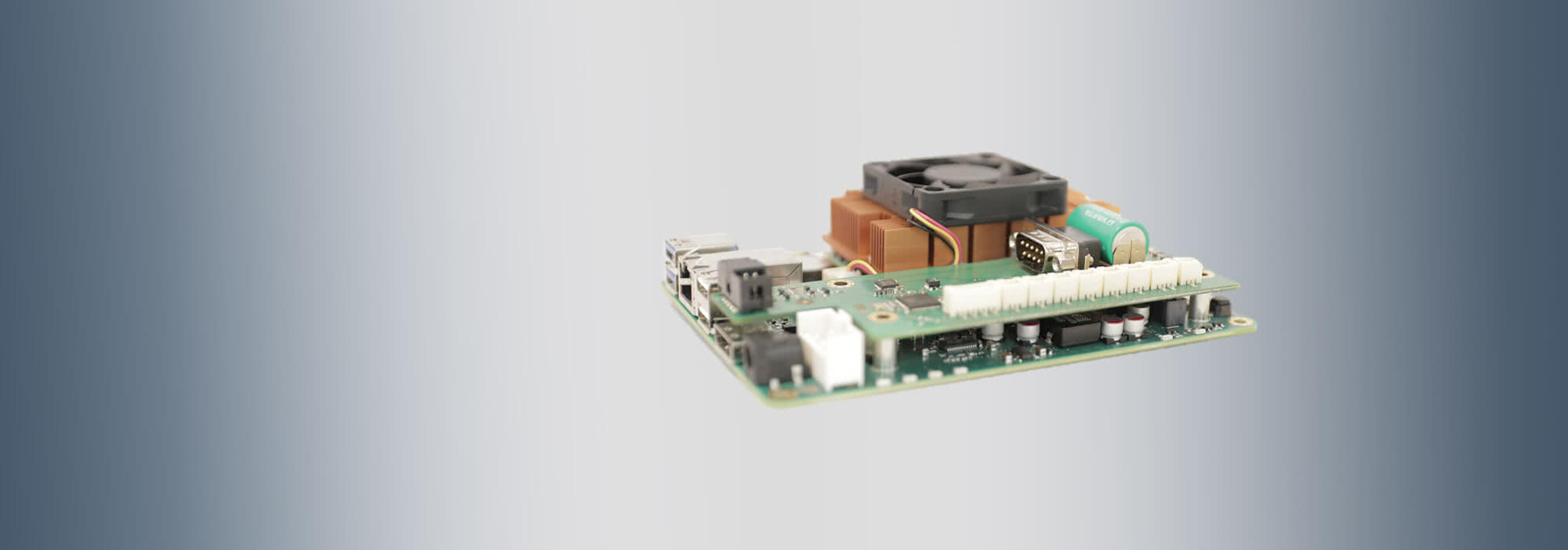

Pour une utilisation dans ses machines à sous, adp MERKUR a développé l'« adp Mini-PC », une unité de commande spécialement conçue pour les applications à faible consommation d'énergie. Cette solution est principalement destinée aux terminaux ou aux produits liés à la protection des mineurs. La norme SMARC utilisée permet de moduler la puissance du processeur afin de l'adapter aux besoins.
Modularité pour une évolutivité
Avec le développement de son mini-PC, adp MERKUR s’inscrit pleinement dans la tendance actuelle à la modularisation. En effet, afin de pouvoir adapter la classe de performance du processeur et l’étendue des fonctionnalités en fonction du domaine d’application, une conception modulaire de l’unité de commande était nécessaire. Le mini-PC adp repose sur une carte porteuse (carte porteuse) spécialement développée par adp MERKUR, qui intègre toutes les interfaces PC courantes telles que DisplayPort, USB 3.0, USB 2.0 et Ethernet. Grâce à ces interfaces, la carte porteuse n’a rien à envier à un PC industriel et peut ainsi être déployée en grandes quantités dans divers environnements sans qu’il soit nécessaire de gérer différentes variantes d’équipement. Une interface multifonctionnelle permet en outre d’étendre ses fonctionnalités grâce à des modules enfichables. À cet effet, elle dispose de diverses interfaces haut débit telles que PCIe 3.0 et USB, ainsi que de différentes E/S, de ports UART et des tensions de fonctionnement correspondantes. Elle trouve par exemple des applications dans les extensions Wi-Fi, les interfaces de mémoire ou l’adaptation à des faisceaux de câbles existants.
Capacité d'adaptation et durabilité
Avant de développer le mini-PC, adp MERKUR utilisait des PC de bureau grand public achetés sur le marché. Cependant, ceux-ci présentaient des limites importantes en termes de durée de vie et d'adaptabilité, rendant indispensable le développement d'une solution interne. Le mini-PC adp a en outre permis de garantir une adaptation sur mesure aux besoins spécifiques d'adp MERKUR. La durabilité de cette nouvelle solution constitue un avantage particulier : les appareils retournés n'ont pas besoin d'être mis au rebut, mais peuvent être réutilisés dans d'autres applications.
Voici ce qu'en dit adp Merkur
« La collaboration a toujours été rapide, directe et constructive. Le suivi direct rend ici le développement, ou plutôt la résolution des problèmes, plus efficace. »
– Daniel Marsch, chef d'équipe Développement chez adp MERKUR –
– Daniel Marsch, chef d'équipe Développement chez adp MERKUR –
Exigences relatives au connecteur

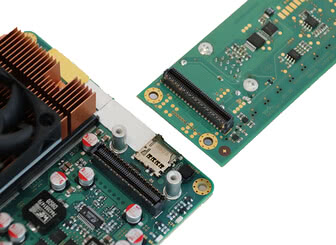

Cependant, l’adaptabilité et la réutilisabilité imposent des exigences particulières au connecteur (connecteur) destiné à relier la carte porteuse (carte porteuse) et le module enfichable. L’une des conditions préalables était l’aptitude aux applications à haute vitesse, impliquant des débits de données de 16 Gbit/s et plus. En raison du remplacement des modules, le connecteur (connecteur) doit toutefois être particulièrement résistant afin de garantir une solution de connexion fiable malgré des branchements répétés. De plus, il était essentiel pour adp MERKUR que le connecteur puisse également être soudé sur la face inférieure du circuit imprimé et qu’il ne se détache pas de celui-ci lors du soudage dit « par le haut », c’est-à-dire lors du processus de soudage par refusion. Un autre aspect important était la résistance à la torsion du connecteur lors de l’enfichage, afin de garantir une connexion fiable et de s’assurer que le connecteur soit pas endommagé dès son installation.
La solution : Zero8

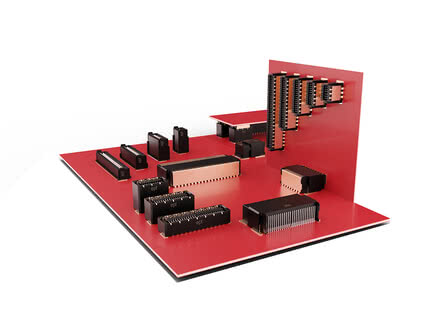

Débit de données, robustesse, qualité et résistance à la torsion : autant d’exigences auxquelles répond le connecteur Zero8. Il est considéré comme le plus polyvalent des connecteurs ept, car outre ses propriétés de haute vitesse et sa robustesse, il offre également une grande variété de variantes : adp MERKUR a ainsi pu choisir entre des connecteurs coudés, droits, blindés et non blindés, dans différentes hauteurs et avec différents nombres de pôles. Le choix s’est finalement porté sur le connecteur Zero8 droit à 80 pôles, qui a permis une connexion mezzanine avec un distance entre cartes de 10,5 à 12 mm. Un blindage supplémentaire a assuré une compatibilité électromagnétique électromagnétique optimale et donc un flux de signaux sans perturbation. Vous trouverez ici de
plus amples informations sur le produit :
Zero8 »
plus amples informations sur le produit :
Zero8 »
Des partenaires fiables
Pour adp MERKUR, la décision de se procurer un connecteur de la marque ept s’est imposée comme une évidence : depuis de nombreuses années déjà, les deux entreprises entretiennent une collaboration basée sur une grande confiance. C’est ainsi que le Zero8 d’ept a très tôt été retenu parmi les finalistes. Mais ce qui a été déterminant, c’est la garantie donnée par ept que le connecteur ne tomberait pas du circuit imprimé, même en cas de soudage par refusion : « Aucun autre fabricant n’offre cette garantie – c’est exemplaire ! », estime également Daniel Marsch, chef d’équipe au sein du service de développement chez adp MERKUR.
Autres projets
Ces engagements, ainsi que le suivi personnalisé des clients, ont conduit adp MERKUR à réaliser d’autres projets avec ept, au-delà du mini-PC adp. C’est ainsi que le Zero8 a de nouveau été utilisé : pour raccorder le panneau de commande de la machine à sous « Zonic » au reste du faisceau de câbles, une solution de connexion fiable était recherchée. Grâce aux expériences positives avec ept et son Zero8, la recherche n’a toutefois pas duré longtemps.
