connecteur ept conformes à la nouvelle spécification PICMG®
Le connecteur ept Zero8 a été sélectionné pour la nouvelle spécification PICMG®
La demande en PC industriels modulaires est forte et continuera d’augmenter, comme le confirment les analyses de marché. C’est pourquoi un groupe de travail du PICMG® baptisé ModBlox7 s’est mis d’accord sur une nouvelle norme inter-fabricants visant à interconnecter des modules principalement utilisés dans les domaines des bus et de la ferroviaire.
Objectifs de ModBlox7
ModBlox7 définit les spécifications de base d'un PC en boîtier modulaire, composé de divers modules fonctionnels, tels que le processeur, l'alimentation électrique et les E/S. Cette nouvelle norme inter-fabricants permet aux utilisateurs de mettre en œuvre une large gamme de combinaisons d'appareils dans une conception modulaire grâce à des unités fonctionnelles interopérables. L'objectif du PICMG® était également de réduire les coûts et de promouvoir la durabilité.
Portée de la nouvelle spécification

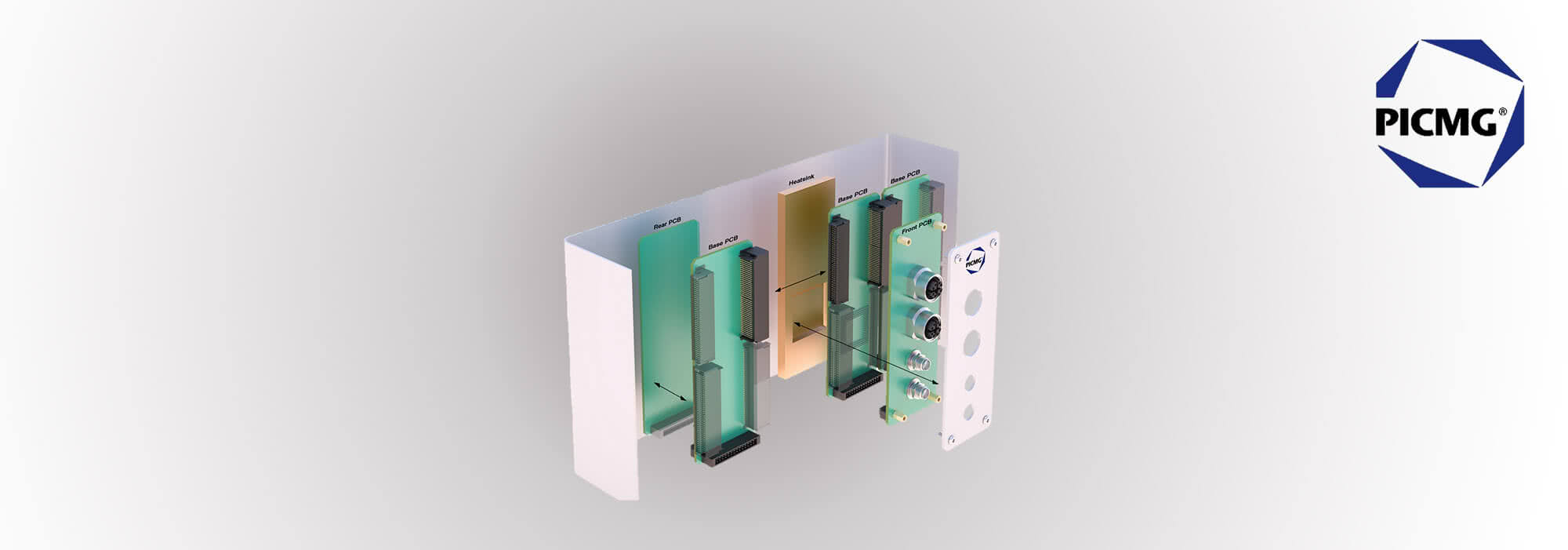

La nouvelle spécification du PICMG® couvre à la fois la mécanique, les unités fonctionnelles modulaires, ainsi que la connexion électrique au moyen de connecSteckverbinders (connecteur) selon un brochage prédéfini. Un Box-PC se compose donc d’un boîtier, d’une ou deux unités d’alimentation ainsi que d’un ou deux processeurs, chacun disposant de jusqu’à quatre ports PCI Express et jusqu’à huit E/S USB. Chaque module peut à son tour comprendre jusqu’à trois cartes électroniques empilées, en fonction de la complexité de l’unité. Les dimensions du Box-PC sont prédéfinies en hauteur et en profondeur. La largeur frontale varie en revanche en fonction du nombre d’unités. Celles-ci peuvent à leur tour se composer chacune d’un ou plusieurs « emplacements » de 1,4 pouce. Douze emplacements peuvent ainsi être alignés les uns à la suite des autres jusqu’à une largeur maximale de 16,8 pouces.
Exigences relatives au connecteur
Dans le cadre d’une norme relative à la configuration modulaire des appareils, une attention particulière est bien sûr accordée à la connexion électrique et mécanique des différents modules au moyen de connecteurs (connecteur). Conformément aux conditions d’utilisation des PC en boîtier, il doit s’agir d’un connecteur CMS compatible haute vitesse, qui se distingue non seulement par une robustesse exceptionnelle lors de l’installation, mais aussi par des tolérances élevées en fonctionnement ainsi que par une résistance remarquable aux conditions environnementales défavorables. Comme certaines applications nécessitent d’assurer la fiabilité par redondance à l’aide d’un «connecteur » supplémentaire, il doit en outre être possible d’utiliser simultanément plusieurs connecteurs sur un même circuit imprimé. Cela exige une grande capacité de compensation du désalignement lors de l’enfichage ainsi que des tolérances en fonctionnement.
Zero8, le connecconnecteur de choix
Le comité ModBlox7 a trouvé dans le Zero8 du fabricant de connecteurs ept un connecteur adapté à ces multiples exigences. Ce connecteur CMS au pas de 0,8 mm provient d’une vaste gamme de produits proposant différents types, hauteurs et nombres de pôles, ainsi qu’un CEM-blindage en option. Pour la spécification ModBlox7, il est utilisé dans sa version coudée à 80 pôles, permettant ainsi la connexion horizontale des cartes électroniques d’unités adjacentes. Afin de garantir des redondances pour la sécurité en cas de panne, la spécification autorise également l’utilisation simultanée de deux connecteurs Zero8. Cela est rendu possible grâce à une compensation de décalage de 0,7 mm lors de l’installation ainsi qu’à des tolérances en fonctionnement de 0,4 mm. Sans cela, les modules pourraient être endommagés lors de la connexion.
Un autre avantage du Zero8 réside dans la possibilité de transmettre simultanément des courants élevés et des signaux à haut débit. Ce qui semble a priori incompatible est tout à fait réalisable grâce à la conception du connecconnecteur, combinée à un brochage adapté, ce qui permet ainsi de gagner de la place et de réduire les coûts.

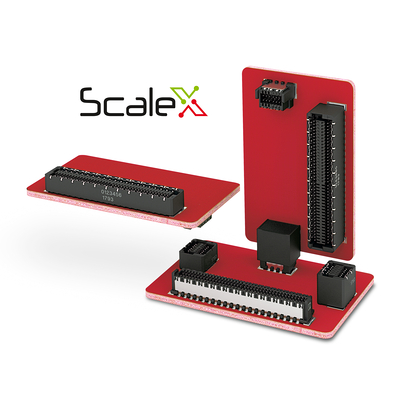

Grâce à sa technologie de connexion ScaleX unisexe, avec des barrettes à lames et des connecteurs femelles entrelacés, le Zero8 offre en outre une sécurité de contact exceptionnelle et garantit ainsi une transmission fiable du signal, même en cas de vibrations et de chocs. Vous trouverez
plus d’informations sur le produit ici :
Zero8 »
Un autre avantage du Zero8 réside dans la possibilité de transmettre simultanément des courants élevés et des signaux à haut débit. Ce qui semble a priori incompatible est tout à fait réalisable grâce à la conception du connecconnecteur, combinée à un brochage adapté, ce qui permet ainsi de gagner de la place et de réduire les coûts.
Grâce à sa technologie de connexion ScaleX unisexe, avec des barrettes à lames et des connecteurs femelles entrelacés, le Zero8 offre en outre une sécurité de contact exceptionnelle et garantit ainsi une transmission fiable du signal, même en cas de vibrations et de chocs. Vous trouverez
plus d’informations sur le produit ici :
Zero8 »
Zero8 permet également la connexion entre circuits imprimés au sein d'une même unité
Pour les connexions en mezzanine entre les trois circuits imprimés maximum d’un processeur, la gamme Zero8 propose également une solution sur mesure adaptée aux mêmes conditions d’installation. L’utilisation de plusieurs connecconnecteur issus d’une famille de produits évolutive offre en outre un avantage décisif : ainsi, les connecteurs n’ont pas besoin d’être sans cesse redessinés et validés, ce qui permet à l’utilisateur d’économiser les coûts associés.
Interopérabilité, réduction des coûts et durabilité. La nouvelle spécification promet des avancées majeures pour les PC en boîtier. Le Zero8 permet ainsi de relier les différents modules en toute sécurité. La spécification devrait être définitivement adoptée dès le premier trimestre.
Interopérabilité, réduction des coûts et durabilité. La nouvelle spécification promet des avancées majeures pour les PC en boîtier. Le Zero8 permet ainsi de relier les différents modules en toute sécurité. La spécification devrait être définitivement adoptée dès le premier trimestre.
