La demande en PC industriels modulaires est importante et va continuer à augmenter, comme le confirment les analyses de marché. C’est pourquoi un groupe de travail de PICMG® s’est mis d’accord, sous le nom de ModBlox7, sur une nouvelle norme inter-constructeurs pour relier des modules utilisés en grande partie dans la technique des bus et des trains.
Objectifs de ModBlox7
ModBlox7 décrit la spécification de base d’un Box-PC modulaire, composé de divers sous-ensembles fonctionnels, tels que l’unité centrale, l’alimentation électrique et les entrées/sorties. Cette nouvelle norme inter-constructeurs permet aux utilisateurs de mettre en œuvre un large éventail de combinaisons d’appareils de conception modulaire grâce à des unités fonctionnelles interopérables. Dans ce contexte, l’objectif de PICMG® était également de réduire les coûts et de promouvoir la durabilité.
Étendue de la nouvelle spécification
La nouvelle spécification de la PICMG® comprend aussi bien la mécanique, les unités fonctionnelles modulaires, que la connexion électrique au moyen de connecteurs dans le brochage prédéfini. Un Box-PC se compose donc d’un boîtier, d’une ou de deux unités d’alimentation électrique ainsi que d’une ou de deux unités centrales avec chacune jusqu’à quatre PCI-Express et jusqu’à huit E/S basées sur USB. Chaque module peut comprendre jusqu’à trois circuits imprimés empilés, selon la complexité de l’unité. Les dimensions du Box-PC sont prédéfinies en hauteur et en profondeur. La largeur de la façade varie en revanche en fonction du nombre d’unités. Celles-ci peuvent à leur tour être constituées d’un ou de plusieurs emplacements de 1,4 pouce. Douze emplacements peuvent ainsi être alignés jusqu’à une largeur maximale de 16,8 pouces.
Exigences relatives au connecteur
Dans le cadre d’une norme de configuration modulaire des appareils, une attention particulière est bien entendu accordée à la connexion électrique et mécanique des différents modules au moyen de connecteurs. Conformément aux conditions d’utilisation des Box-PC, il devait s’agir d’un connecteur à haute vitesse en CMS, qui se distingue non seulement par une énorme robustesse lors de l’installation, mais aussi par des tolérances élevées en fonctionnement et une excellente résistance aux conditions environnementales défavorables. Comme il est nécessaire, dans certaines applications, d’assurer la sécurité contre les pannes par redondance grâce à un autre connecteur, il doit par ailleurs être possible d’utiliser simultanément plusieurs connecteurs sur un même circuit imprimé. Cela nécessite une grande compensation des décalages lors de l’enfichage ainsi que des tolérances lors du fonctionnement.
Zero8 comme connecteur de choix
Le panel ModBlox7a trouvé un connecteur adapté aux multiples exigences dans le Zero8 du fabricant de connecteurs ept. Le connecteur SMT au pas de 0,8 mm fait partie d’une vaste gamme de produits avec différentes formes, hauteurs et nombres de pôles ainsi qu’avec un blindage CEM en option. Pour la spécification ModBlox7, il est utilisé dans la version coudée à 80 pôles et permet ainsi la connexion horizontale de circuits imprimés d’unités adjacentes. Afin de garantir des redondances pour la sécurité contre les pannes, l’utilisation simultanée de deux connecteurs Zero8 est également autorisée conformément à la spécification. Ceci est rendu possible par une compensation du décalage de 0,4 mm lors de l’installation et des tolérances en fonctionnement de 0,7 mm. Dans le cas contraire, les modules pourraient être endommagés lors de la connexion.
Un autre avantage du Zero8 est la possibilité de transmettre simultanément des courants élevés et des signaux à grande vitesse. Ce qui semble incompatible au premier abord est tout à fait réalisable grâce au design des connecteurs en combinaison avec une affectation des broches correspondante, ce qui permet d’économiser de la place et de réduire les coûts.

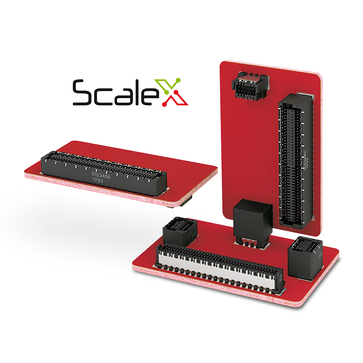

Grâce à sa technologie de connexion ScaleX neutre en termes de genre, avec des lames et des ressorts entrelacés, le Zero8 dispose en outre d’une énorme sécurité de contact et garantit ainsi une transmission fiable du signal, même en cas de vibrations et de chocs.
Pour plus d'informations sur le produit, cliquez ici:
Zero8 »
Un autre avantage du Zero8 est la possibilité de transmettre simultanément des courants élevés et des signaux à grande vitesse. Ce qui semble incompatible au premier abord est tout à fait réalisable grâce au design des connecteurs en combinaison avec une affectation des broches correspondante, ce qui permet d’économiser de la place et de réduire les coûts.
Grâce à sa technologie de connexion ScaleX neutre en termes de genre, avec des lames et des ressorts entrelacés, le Zero8 dispose en outre d’une énorme sécurité de contact et garantit ainsi une transmission fiable du signal, même en cas de vibrations et de chocs.
Pour plus d'informations sur le produit, cliquez ici:
Zero8 »
Zero8 également pour la connexion PCB au sein d’unités individuelles
La gamme de produits Zero8 offre également une solution parfaitement adaptée aux mêmes conditions d’installation pour les connexions en mezzanine des trois circuits imprimés maximum d’une unité centrale. L’utilisation de plusieurs connecteurs d’une gamme de produits évolutive offre encore un avantage décisif : Ainsi, les connecteurs n’ont pas besoin d’être redessinés et validés à chaque fois - l’utilisateur peut économiser les coûts qui y sont liés.
Interopérabilité tout en réduisant les coûts et en assurant la durabilité. La nouvelle spécification promet de grandes avancées pour les Box-PC. Le Zero8 permet de relier les différents modules en toute sécurité. La spécification devrait être définitivement adoptée avant la fin du premier trimestre.
