Notre connecteur flexilink robuste avec technologie press-fit est idéal pour une connexion résistante dans des applications avec des courants de commutation élevés. Le connecteur flexilink se décline en deux versions :
flexilinkjumper pour les connexions horizontales de circuits imprimés. Ce connecteur se distingue par son encombrement réduit et sa conductibilité élevée. L’espacement de 1 mm des circuits imprimés et l’encombrement de seulement 3,8 mm sur le circuit imprimé permettent une utilisation maximale de l’espace et une utilisation polyvalente du connecteur, par exemple pour le raccordement de circuits à LED. Le connecteur de circuits imprimés ne fait que de 2 millimètres de hauteur.

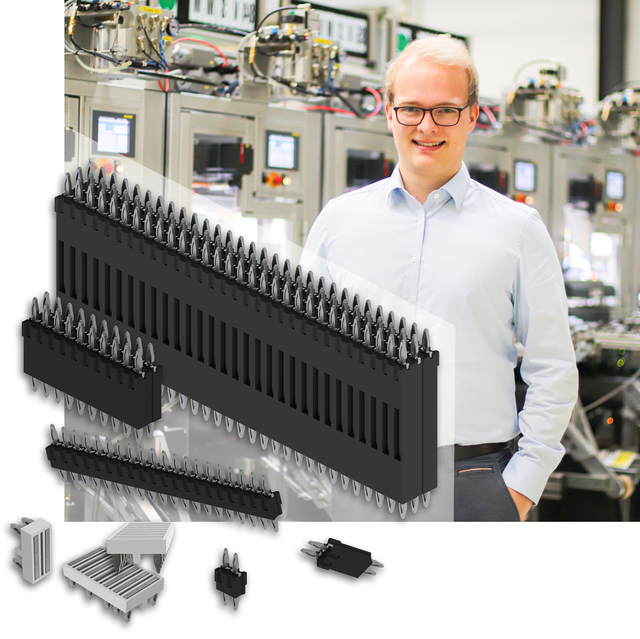

flexilinkb-t-b pour les connexions parallèles de circuits imprimés. Le connecteur flexilinkb-t-b au pas de 2,54 mm garantit une connexion de haute qualité des circuits imprimés avec la technologie press-fit. Il s’harmonise particulièrement bien avec les circuits imprimés en cuivre épais et constitue donc la solution idéale pour les courants de commutation élevés. Son avantage est évident : il suffit d’un seul composant pour établir une connexion mécanique et électrique. Les entretoises deviennent superflues, ce qui permet à la fois de gagner de la place sur le circuit imprimé et de réaliser des économies. Le connecteur flexilinkb-t-b s’adapte à vos besoins: vous pouvez choisir flexilinkb-t-b pour un espacement des circuits imprimés de 5 à 25 millimètres et combiner plusieurs rangées et nombres de pôles.Jan Lehmann, chef de produit ept
Chocs et vibrations, résistance aux températures extrêmes, gaz nocifs
Connexion press-fit fiabilité maximale entre le contact et le trou de circuit imprimé
Connexion solide sans raccord car pas de contact à ressort
Modularité
Intégration de modules sur un circuit de base à la fin de la phase d'équipement
Montage facile et fiable (pas de brasage)
Connexion mécanique résistante
Économie de place
Espace de montage réduit
Hauteur limitée
Une seule pièce
Économie de coûts
Rapport coût-bénéfice optimal, un module
Une seule pièce
Connexion mécanique résistante
Montage facile
Intensité admissible
Intensité admissible élevée
Connexion solide sans raccord car pas de contact à ressort
Pas de 5,08 mm également possible
Résistance de contact
Faible résis tance de contact
Connexion solide sans raccord car pas de contact à ressort
Processus de fabrication
Brasage sélectif évité
Montage facile et fiable (pas de brasage)
Miniaturisation
Connexion des circuits imprimés les plus petits, par exemple dans la technologie des capteurs
Connexion mécanique résistante
Enrobage
Pas d'influence de la masse de scellement sur la connexion
Connexion press-fit de fiabilité maximale entre le contact et le trou de circuit imprimé
Connexion solide sans raccord car pas de contact à ressort
Espaceur
Plus besoin d'espaceurs
Connexion mécanique résistante
Informations concernant flexilinkjumper Connexions horizontales de circuits imprimés
Applications :
LED
Chocs et vibrations
Mise en série de circuits imprimés
Techniques de raccordement
Connexions de circuits imprimés
Applications
Montage avec technologie press-fit
Le connecteur de circuit imprimé est placé dans la position souhaitée. L'outil d'assistance garantit une bonne disposition sur les circuits imprimés.
L'actionnement du levier permet d'insérer en force le connecteur. La puissance nécessaire est limitée. La zone press-fit du contact absorbe la puissance en se déformant.
La connexion est étanche et stable mécaniquement. Il n'est pas nécessaire de braser le composant après.

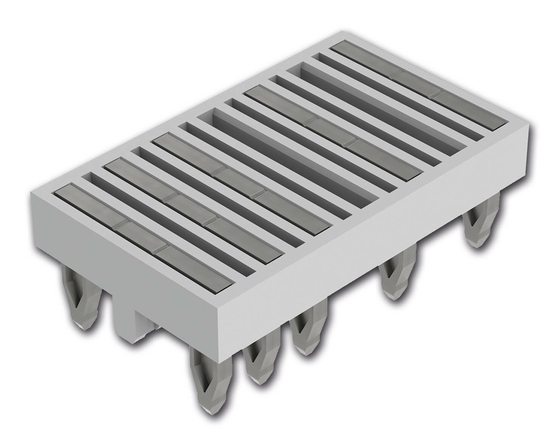

Caractéristiques de flexilink jumper

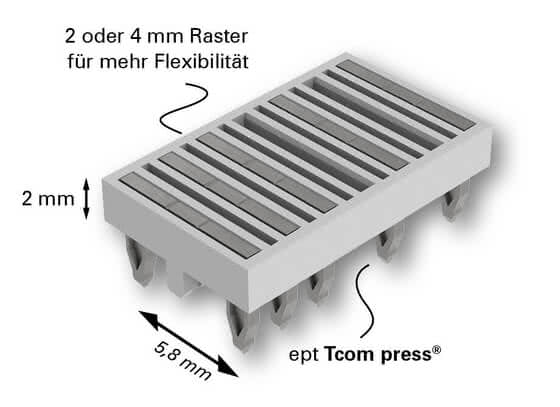

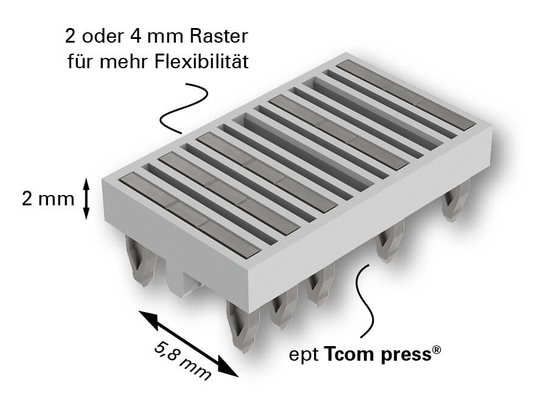

Le flexilinkjumper est un connecteur de circuits imprimés polyvalent et non enfichable, qui se distingue par son encombrement réduit et sa conductibilité élevée de 11 ampères par broche. Il a un pas variable de 2 ou 4 millimètres et possède 2 à 15 ponts de contact. Cela vous permet d’espacer les circuits imprimés comme il vous convient. Ainsi, le connecteur est particulièrement adapté aux applications telles que les bandes LED dans l’électronique automobile, d’automatisation et de bâtiment. Il résiste extrêmement bien aux fortes contraintes mécaniques telles que les chocs et les vibrations. Aucun processus de brasage complexe n’est nécessaire – le flexilinkjumper utilise la technologie press-fit pour garantir la connexion simple de deux circuits imprimés ou plus.
Techniques de raccordement
Connexions de circuits imprimés
Applications
Caractéristiques
Pas variable de 2 à 4 millimètres
2 à 15 ponts de contact
Conductibilité: jusqu’à 11 ampères par broche
Gain de place, réduction des coûts, remplacement des entretoises
Un seul composant pour la connexion
Résistance à de fortes contraintes mécaniques (chocs et vibrations)
Élimination du processus de brasage grâce à l’insertion en force (press-fit)
Espacement personnalisé des circuits imprimés possible
Zone press-fit Tcom press
Applications
LED dans la technologie automobile, d’automatisation et du bâtiment
Technologie d’entraînement
Capteurs

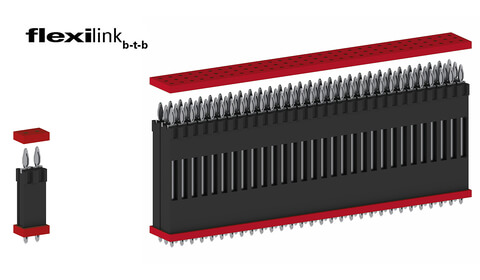

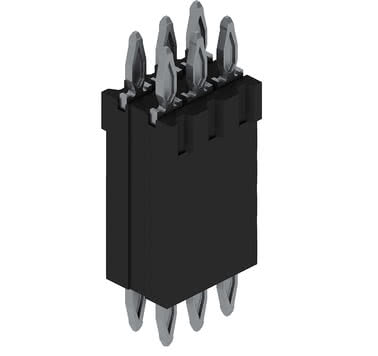

Caractéristiques de flexilink b-t-b

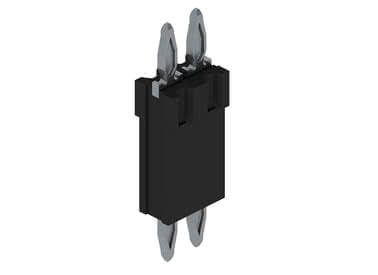

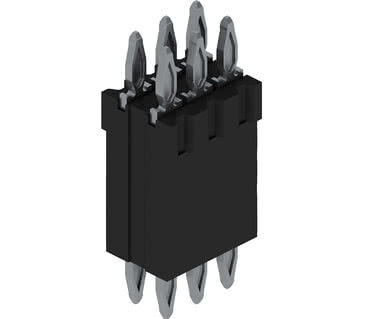

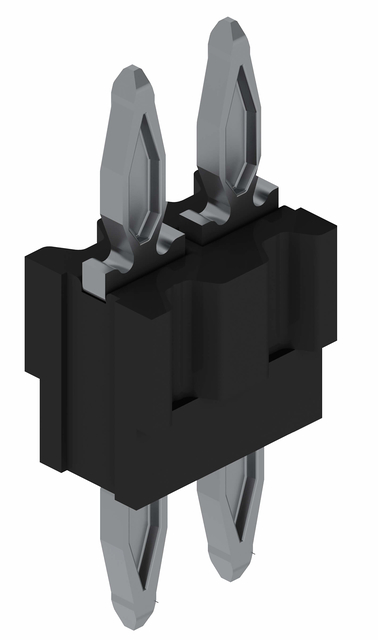

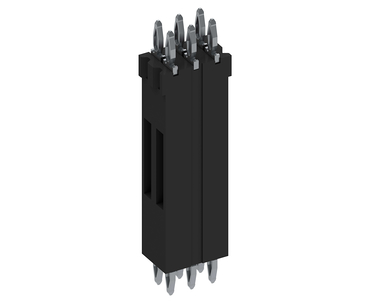

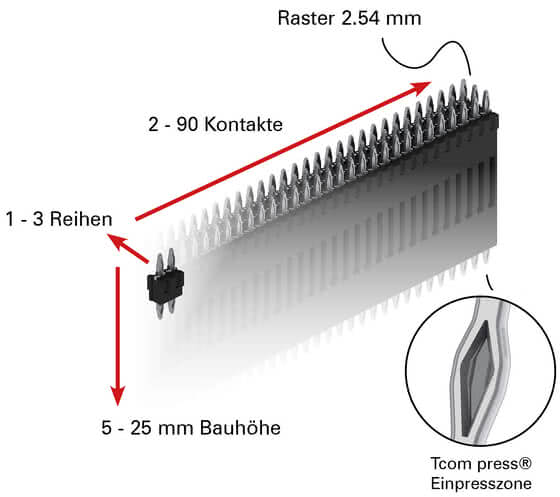

À l’instar du flexilinkjumper, le connecteur flexilinkb-t-b assure un contact sécurisé en cas de contraintes mécaniques telles que les chocs et les vibrations grâce à la technologie press-fit. Le flexilinkb-t-b peut être adapté de manière variable à votre application: configurez votre connecteur flexilinkb-t-b en termes de hauteur, de nombre de rangées et de contacts. Vous pouvez opter pour une à trois rangées de contacts, 2 à 90 broches et un espacement des circuits imprimés compris entre 5 et 25 millimètres. Chaque broche a une conductibilité allant jusqu’à 11 ampères. Ainsi, le flexilinkb-t-b est particulièrement adapté aux applications à courant élevé et déploie tout son potentiel dans les applications avec des circuits imprimés en cuivre épais.
Techniques de raccordement
Connexions de circuits imprimés
Applications
Caractéristiques

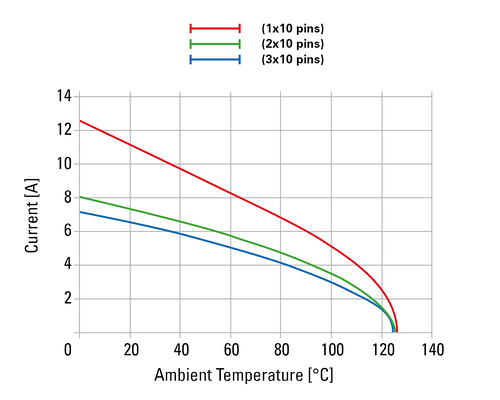

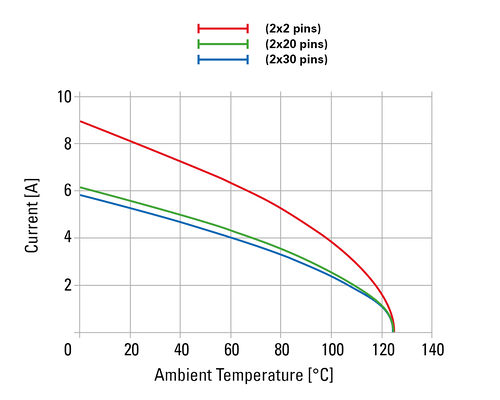

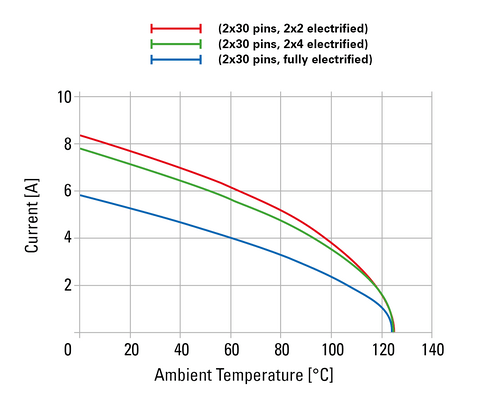

Conductibilité: jusqu’à 11 ampères par broche
2 à 90 contacts
5 à 25 millimètres de hauteur
1 à 3 rangées
Gain de place, réduction des coûts, remplacement des entretoises
Un seul composant pour la connexion
Résistance à de fortes contraintes mécaniques (chocs et vibrations)
Élimination du processus de brasage grâce à l’insertion en force (press-fit)
Espacement personnalisé des circuits imprimés possible
Zone press-fit Tcom press
Applications
Machines-outils
Technologie agricole
Automobile
Transitique
Technologie de levage et de grue
Technologie d’entraînement
Questions et réponses concernant les connecteurs flexilink
Peut-on également insérer en force le connecteur flexilink dans une base de cuivre épaisse?
Oui, le flexilink peut être facilement inséré en force dans des circuits imprimés en cuivre épais.
Pourquoi y a-t-il une quantité d’achat minimale pour le flexilink ?
Les quantités d’achat minimales sont dues aux efforts considérables en matière de conseil, à la technologie complexe des machines et à la configuration de la presse.
Témoignages concernant les connecteurs de circuits imprimés flexilink
Nous respectons les souhaits de discrétion de nos clients et ne citons donc aucune source ci-dessous. Toutefois, nous garantissons l'authenticité totale de ces déclarations.
Le connecteur flexilink d’ept nous a permis de résoudre nos problèmes de place et de commercialiser à temps notre nouveau produit.
Chef de projet, automatisation industrielle
En raison de la zone press-fit d’ept qui est étanche aux gaz, nous avons utilisé le flexilink pour éviter toute interruption de contact même dans les modules moulés.
Responsable du développement de capteurs
Le flexilink nous permet d’obtenir exactement l’espacement des circuits imprimés dont nous avons besoin.
Chef d’équipe, développement de matériel
C’est avec le flexilink que nous avons obtenu les meilleurs résultats lors de nos tests de chocs et de vibrations extrêmes: il n’y a eu aucune interruption de contact au niveau des points de liaison entre les broches flexilink et le via des circuits imprimés!
Chef d’équipe, développement de matériel
Avec le flexilink, nous n’avons besoin que d’un seul composant au lieu de deux pour relier des circuits imprimés en toute fiabilité.
