Fond de panier haute vitesse Velox

Système modulaire de connecteurs de fond de panier Velox® est un système modulaire de connecteurs pour les applications de fond de panier à grande vitesse. Il a été spécialement développé pour les marchés ayant des exigences de performance élevées. La série de produits Velox® répond aux exigences élevées des systèmes VITA46. Quatre types différents sont disponibles avec la possibilité d’un assemblage individuel. Cela donne aux concepteurs une plus grande souplesse dans la conception des circuits imprimés. La surface en or de 1,27 µm d’épaisseur assure également la grande durabilité du système.
Velox Titelbild.jpg

Caractéristiques

  • 10 Gbit/s
  • Conception robuste
  • Testé selon VITA46
  • Longue durée de vie 200 cycles d’enfichage
  • Revêtement « Heavy Gold »
  • Contacts internes
  • Système modulaire de connecteurs
  • Assemblage de contacts individuel

Applications

  • Militaire
  • Technologie aérospatiale
  • Systèmes pour charges élevées
  • Télécommunication/transmission de données
16-left

Velox 16-left Réf. article 308-52100-41

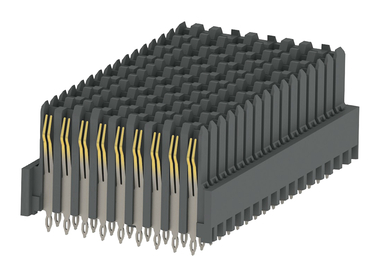

Velox FL 16 left Foto
plating Press-fit Zone: SnPb, fully loaded (144 contacts), termination technology: Press-fit, pitch 1.8 mm, data transfer rate 10 Gbit/s
À angle droit
Technologie press-fit
Haut débit
Renforcé
Velox 16-left Réf. article 308-52100-41 - Données techniques

Socles

SpécificationVITA 46
Nombre de contacts144
Technique de raccordementPress-fit
Longueur de raccordement1.62 mm
Température de fonctionnement-55°C to +105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactPhosphor Bronze
Revêtement du contact1.27 µm Au over Ni on contact area, SnPb on Press-fit zone

Mécanique

Dimension du pas1.8 mm
Force d'enfichage par contactmax. 0.75 N
Force d'extraction par contactmin. 0.15 N
Durée de vie200 mating cycles

Électrique

Courant de fonctionnement1.0 A (<30°C)
Tension de fonctionnement50 VAC Peak or DC
Résistance traversantemax. 80 mΩ
Entrefers et lignes de fuite≥ 0.7 mm
Résistance d'isolationmin. 1000 MΩ
Tension test500 V (AC/DC)
Transmission de données10 Gbit/s

Homologations / conformité

Fichier ULE130314
Interrogation de l'état des stocks
powered by netCOMPONENTS

Velox 16-left Réf. article 308-52100-42

Velox FL 16 left Foto
plating Press-fit Zone: Sn (RoHS compliant), fully loaded (144 contacts), termination technology: Press-fit, pitch 1.8 mm, data transfer rate 10 Gbit/s
À angle droit
Technologie press-fit
Haut débit
Renforcé
Velox 16-left Réf. article 308-52100-42 - Données techniques

Socles

SpécificationVITA 46
Nombre de contacts144
Technique de raccordementPress-fit
Longueur de raccordement1.62 mm
Température de fonctionnement-55°C to +105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactPhosphor Bronze
Revêtement du contact1.27 µm Au over Ni on contact area, Sn on Press-fit zone

Mécanique

Dimension du pas1.8 mm
Force d'enfichage par contactmax. 0.75 N
Force d'extraction par contactmin. 0.15 N
Durée de vie200 mating cycles

Électrique

Courant de fonctionnement1.0 A (<30°C)
Tension de fonctionnement50 VAC Peak or DC
Résistance traversantemax. 80 mΩ
Entrefers et lignes de fuite≥ 0.7 mm
Résistance d'isolationmin. 1000 MΩ
Tension test500 V (AC/DC)
Transmission de données10 Gbit/s

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
powered by netCOMPONENTS
center

Velox center Réf. article 308-50100-41

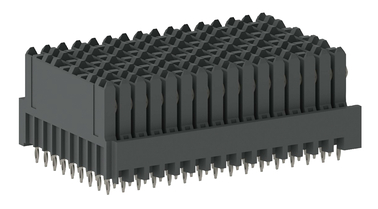

Velox Center Foto
plating Press-fit Zone: SnPb, fully loaded (144 contacts), termination technology: Press-fit, pitch 1.8 mm, data transfer rate 10 Gbit/s
À angle droit
Technologie press-fit
Haut débit
Renforcé
Velox center Réf. article 308-50100-41 - Données techniques

Socles

SpécificationVITA 46
Nombre de contacts144
Technique de raccordementPress-fit
Longueur de raccordement1.62 mm
Température de fonctionnement-55°C to +105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactPhosphor Bronze
Revêtement du contact1.27 µm Au over Ni on contact area, SnPb on Press-fit zone

Mécanique

Dimension du pas1.8 mm
Force d'enfichage par contactmax. 0.75 N
Force d'extraction par contactmin. 0.15 N
Durée de vie200 mating cycles

Électrique

Courant de fonctionnement1.0 A (<30°C)
Tension de fonctionnement50 VAC Peak or DC
Résistance traversantemax. 80 mΩ
Entrefers et lignes de fuite≥ 0.7 mm
Résistance d'isolationmin. 1000 MΩ
Tension test500 V (AC/DC)
Transmission de données10 Gbit/s

Homologations / conformité

Fichier ULE130314
Interrogation de l'état des stocks
powered by netCOMPONENTS

Velox center Réf. article 308-50100-42

Velox Center Foto
plating Press-fit Zone: Sn (RoHS compliant), fully loaded (144 contacts), termination technology: Press-fit, pitch 1.8 mm, data transfer rate 10 Gbit/s
À angle droit
Technologie press-fit
Haut débit
Renforcé
Velox center Réf. article 308-50100-42 - Données techniques

Socles

SpécificationVITA 46
Nombre de contacts144
Technique de raccordementPress-fit
Longueur de raccordement1.62 mm
Température de fonctionnement-55°C to +105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactPhosphor Bronze
Revêtement du contact1.27 µm Au over Ni on contact area, Sn on Press-fit zone

Mécanique

Dimension du pas1.8 mm
Force d'enfichage par contactmax. 0.75 N
Force d'extraction par contactmin. 0.15 N
Durée de vie200 mating cycles

Électrique

Courant de fonctionnement1.0 A (<30°C)
Tension de fonctionnement50 VAC Peak or DC
Résistance traversantemax. 80 mΩ
Entrefers et lignes de fuite≥ 0.7 mm
Résistance d'isolationmin. 1000 MΩ
Tension test500 V (AC/DC)
Transmission de données10 Gbit/s

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
powered by netCOMPONENTS

Velox center Réf. article 308-50101-41

Velox Center Foto
plating Press-fit Zone: SnPb, custom loaded (135 contacts), termination technology: Press-fit, pitch 1.8 mm, data transfer rate 10 Gbit/s
À angle droit
Technologie press-fit
Haut débit
Renforcé
Velox center Réf. article 308-50101-41 - Données techniques

Socles

SpécificationVITA 46
Nombre de contacts135
Technique de raccordementPress-fit
Longueur de raccordement1.62 mm
Température de fonctionnement-55°C to +105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactPhosphor Bronze
Revêtement du contact1.27 µm Au over Ni on contact area, SnPb on Press-fit zone

Mécanique

Dimension du pas1.8 mm
Force d'enfichage par contactmax. 0.75 N
Force d'extraction par contactmin. 0.15 N
Durée de vie200 mating cycles

Électrique

Courant de fonctionnement1.0 A (<30°C)
Tension de fonctionnement50 VAC Peak or DC
Résistance traversantemax. 80 mΩ
Entrefers et lignes de fuite≥ 0.7 mm
Résistance d'isolationmin. 1000 MΩ
Tension test500 V (AC/DC)
Transmission de données10 Gbit/s

Homologations / conformité

Fichier ULE130314
Interrogation de l'état des stocks
powered by netCOMPONENTS

Velox center Réf. article 308-50101-42

Velox Center Foto
plating Press-fit Zone: Sn (RoHS compliant), custom loaded (135 contacts), termination technology: Press-fit, pitch 1.8 mm, data transfer rate 10 Gbit/s
À angle droit
Technologie press-fit
Haut débit
Renforcé
Velox center Réf. article 308-50101-42 - Données techniques

Socles

SpécificationVITA 46
Nombre de contacts135
Technique de raccordementPress-fit
Longueur de raccordement1.62 mm
Température de fonctionnement-55°C to +105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactPhosphor Bronze
Revêtement du contact1.27 µm Au over Ni on contact area, Sn on Press-fit zone

Mécanique

Dimension du pas1.8 mm
Force d'enfichage par contactmax. 0.75 N
Force d'extraction par contactmin. 0.15 N
Durée de vie200 mating cycles

Électrique

Courant de fonctionnement1.0 A (<30°C)
Tension de fonctionnement50 VAC Peak or DC
Résistance traversantemax. 80 mΩ
Entrefers et lignes de fuite≥ 0.7 mm
Résistance d'isolationmin. 1000 MΩ
Tension test500 V (AC/DC)
Transmission de données10 Gbit/s

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
powered by netCOMPONENTS

Velox center Réf. article 308-50102-41

Velox Center Foto
plating Press-fit Zone: SnPb, custom loaded (71 contacts), termination technology: Press-fit, pitch 1.8 mm, data transfer rate 10 Gbit/s
À angle droit
Technologie press-fit
Haut débit
Renforcé
Velox center Réf. article 308-50102-41 - Données techniques

Socles

SpécificationVITA 46
Nombre de contacts71
Technique de raccordementPress-fit
Longueur de raccordement1.62 mm
Température de fonctionnement-55°C to +105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactPhosphor Bronze
Revêtement du contact1.27 µm Au over Ni on contact area, SnPb on Press-fit zone

Mécanique

Dimension du pas1.8 mm
Force d'enfichage par contactmax. 0.75 N
Force d'extraction par contactmin. 0.15 N
Durée de vie200 mating cycles

Électrique

Courant de fonctionnement1.0 A (<30°C)
Tension de fonctionnement50 VAC Peak or DC
Résistance traversantemax. 80 mΩ
Entrefers et lignes de fuite≥ 0.7 mm
Résistance d'isolationmin. 1000 MΩ
Tension test500 V (AC/DC)
Transmission de données10 Gbit/s

Homologations / conformité

Fichier ULE130314
Interrogation de l'état des stocks
powered by netCOMPONENTS

Velox center Réf. article 308-50102-42

Velox Center Foto
plating Press-fit Zone: Sn (RoHS compliant), custom loaded (71 contacts), termination technology: Press-fit, pitch 1.8 mm, data transfer rate 10 Gbit/s
À angle droit
Technologie press-fit
Haut débit
Renforcé
Velox center Réf. article 308-50102-42 - Données techniques

Socles

SpécificationVITA 46
Nombre de contacts71
Technique de raccordementPress-fit
Longueur de raccordement1.62 mm
Température de fonctionnement-55°C to +105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactPhosphor Bronze
Revêtement du contact1.27 µm Au over Ni on contact area, Sn on Press-fit zone

Mécanique

Dimension du pas1.8 mm
Force d'enfichage par contactmax. 0.75 N
Force d'extraction par contactmin. 0.15 N
Durée de vie200 mating cycles

Électrique

Courant de fonctionnement1.0 A (<30°C)
Tension de fonctionnement50 VAC Peak or DC
Résistance traversantemax. 80 mΩ
Entrefers et lignes de fuite≥ 0.7 mm
Résistance d'isolationmin. 1000 MΩ
Tension test500 V (AC/DC)
Transmission de données10 Gbit/s

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
powered by netCOMPONENTS

Velox center Réf. article 308-50103-41

Velox Center Foto
plating Press-fit Zone: SnPb, custom loaded (80 contacts), termination technology: Press-fit, pitch 1.8 mm, data transfer rate 10 Gbit/s
À angle droit
Technologie press-fit
Haut débit
Renforcé
Velox center Réf. article 308-50103-41 - Données techniques

Socles

SpécificationVITA 46
Nombre de contacts80
Technique de raccordementPress-fit
Longueur de raccordement1.62 mm
Température de fonctionnement-55°C to +105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactPhosphor Bronze
Revêtement du contact1.27 µm Au over Ni on contact area, SnPb on Press-fit zone

Mécanique

Dimension du pas1.8 mm
Force d'enfichage par contactmax. 0.75 N
Force d'extraction par contactmin. 0.15 N
Durée de vie200 mating cycles

Électrique

Courant de fonctionnement1.0 A (<30°C)
Tension de fonctionnement50 VAC Peak or DC
Résistance traversantemax. 80 mΩ
Entrefers et lignes de fuite≥ 0.7 mm
Résistance d'isolationmin. 1000 MΩ
Tension test500 V (AC/DC)
Transmission de données10 Gbit/s

Homologations / conformité

Fichier ULE130314
Interrogation de l'état des stocks
powered by netCOMPONENTS

Velox center Réf. article 308-50103-42

Velox Center Foto
plating Press-fit Zone: Sn (RoHS compliant), custom loaded (80 contacts), termination technology: Press-fit, pitch 1.8 mm, data transfer rate 10 Gbit/s
À angle droit
Technologie press-fit
Haut débit
Renforcé
Velox center Réf. article 308-50103-42 - Données techniques

Socles

SpécificationVITA 46
Nombre de contacts80
Technique de raccordementPress-fit
Longueur de raccordement1.62 mm
Température de fonctionnement-55°C to +105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactPhosphor Bronze
Revêtement du contact1.27 µm Au over Ni on contact area, Sn on Press-fit zone

Mécanique

Dimension du pas1.8 mm
Force d'enfichage par contactmax. 0.75 N
Force d'extraction par contactmin. 0.15 N
Durée de vie200 mating cycles

Électrique

Courant de fonctionnement1.0 A (<30°C)
Tension de fonctionnement50 VAC Peak or DC
Résistance traversantemax. 80 mΩ
Entrefers et lignes de fuite≥ 0.7 mm
Résistance d'isolationmin. 1000 MΩ
Tension test500 V (AC/DC)
Transmission de données10 Gbit/s

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
powered by netCOMPONENTS
16-right

Velox 16-right Réf. article 308-51100-41

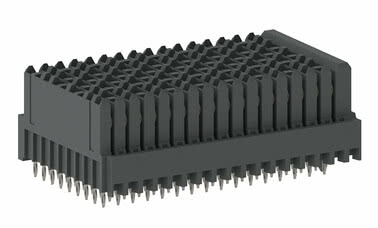

Velox FL 16 right Foto
plating Press-fit Zone: SnPb, fully loaded (144 contacts), termination technology: Press-fit, pitch 1.8 mm, data transfer rate 10 Gbit/s
À angle droit
Technologie press-fit
Haut débit
Renforcé
Velox 16-right Réf. article 308-51100-41 - Données techniques

Socles

SpécificationVITA 46
Nombre de contacts144
Technique de raccordementPress-fit
Longueur de raccordement1.62 mm
Température de fonctionnement-55°C to +105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactPhosphor Bronze
Revêtement du contact1.27 µm Au over Ni on contact area, SnPb on Press-fit zone

Mécanique

Dimension du pas1.8 mm
Force d'enfichage par contactmax. 0.75 N
Force d'extraction par contactmin. 0.15 N
Durée de vie200 mating cycles

Électrique

Courant de fonctionnement1.0 A (<30°C)
Tension de fonctionnement50 VAC Peak or DC
Résistance traversantemax. 80 mΩ
Entrefers et lignes de fuite≥ 0.7 mm
Résistance d'isolationmin. 1000 MΩ
Tension test500 V (AC/DC)
Transmission de données10 Gbit/s

Homologations / conformité

Fichier ULE130314
Interrogation de l'état des stocks
powered by netCOMPONENTS

Velox 16-right Réf. article 308-51100-42

Velox FL 16 right Foto
plating Press-fit Zone: Sn (RoHS compliant), fully loaded (144 contacts), termination technology: Press-fit, pitch 1.8 mm, data transfer rate 10 Gbit/s
À angle droit
Technologie press-fit
Haut débit
Renforcé
Velox 16-right Réf. article 308-51100-42 - Données techniques

Socles

SpécificationVITA 46
Nombre de contacts144
Technique de raccordementPress-fit
Longueur de raccordement1.62 mm
Température de fonctionnement-55°C to +105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactPhosphor Bronze
Revêtement du contact1.27 µm Au over Ni on contact area, Sn on Press-fit zone

Mécanique

Dimension du pas1.8 mm
Force d'enfichage par contactmax. 0.75 N
Force d'extraction par contactmin. 0.15 N
Durée de vie200 mating cycles

Électrique

Courant de fonctionnement1.0 A (<30°C)
Tension de fonctionnement50 VAC Peak or DC
Résistance traversantemax. 80 mΩ
Entrefers et lignes de fuite≥ 0.7 mm
Résistance d'isolationmin. 1000 MΩ
Tension test500 V (AC/DC)
Transmission de données10 Gbit/s

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
powered by netCOMPONENTS
8-left

Velox 8-left Réf. article 308-52200-41

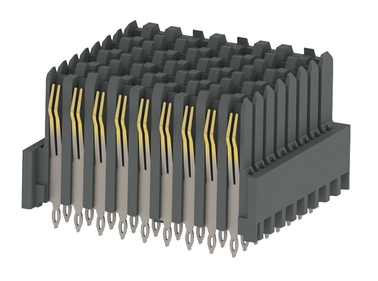

Velox FL 8 left Foto
plating Press-fit Zone: SnPb, fully loaded (72 contacts), termination technology: Press-fit, pitch 1.8 mm, data transfer rate 10 Gbit/s
À angle droit
Technologie press-fit
Haut débit
Renforcé
Velox 8-left Réf. article 308-52200-41 - Données techniques

Socles

SpécificationVITA 46
Nombre de contacts72
Technique de raccordementPress-fit
Longueur de raccordement1.62 mm
Température de fonctionnement-55°C to +105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactPhosphor Bronze
Revêtement du contact1.27 µm Au over Ni on contact area, SnPb on Press-fit zone

Mécanique

Dimension du pas1.8 mm
Force d'enfichage par contactmax. 0.75 N
Force d'extraction par contactmin. 0.15 N
Durée de vie200 mating cycles

Électrique

Courant de fonctionnement1.0 A (<30°C)
Tension de fonctionnement50 VAC Peak or DC
Résistance traversantemax. 80 mΩ
Entrefers et lignes de fuite≥ 0.7 mm
Résistance d'isolationmin. 1000 MΩ
Tension test500 V (AC/DC)
Transmission de données10 Gbit/s

Homologations / conformité

Fichier ULE130314
Interrogation de l'état des stocks
powered by netCOMPONENTS

Velox 8-left Réf. article 308-52200-42

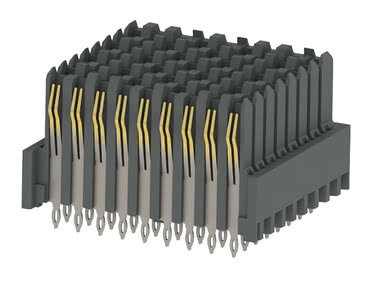

Velox FL 8 left Foto
plating Press-fit Zone: Sn (RoHS compliant), fully loaded (72 contacts), termination technology: Press-fit, pitch 1.8 mm, data transfer rate 10 Gbit/s
À angle droit
Technologie press-fit
Haut débit
Renforcé
Velox 8-left Réf. article 308-52200-42 - Données techniques

Socles

SpécificationVITA 46
Nombre de contacts72
Technique de raccordementPress-fit
Longueur de raccordement1.62 mm
Température de fonctionnement-55°C to +105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactPhosphor Bronze
Revêtement du contact1.27 µm Au over Ni on contact area, Sn on Press-fit zone

Mécanique

Dimension du pas1.8 mm
Force d'enfichage par contactmax. 0.75 N
Force d'extraction par contactmin. 0.15 N
Durée de vie200 mating cycles

Électrique

Courant de fonctionnement1.0 A (<30°C)
Tension de fonctionnement50 VAC Peak or DC
Résistance traversantemax. 80 mΩ
Entrefers et lignes de fuite≥ 0.7 mm
Résistance d'isolationmin. 1000 MΩ
Tension test500 V (AC/DC)
Transmission de données10 Gbit/s

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
powered by netCOMPONENTS

Caractéristiques :

Velox Anwendung mit Guiding
Les connecteurs Velox® se caractérisent par une conception robuste comprenant une surface dorée d’une épaisseur de 1,27 μm (50 micro"). Les contacts sont à l’intérieur et bénéficient donc d’une protection supplémentaire. Toutes ces caractéristiques contribuent à une très longue durée de vie d’au moins 200 cycles d’enfichage. Velox® est donc particulièrement adapté aux applications de fond de panier à grande vitesse avec un débit de données de 10 Gbit/s. La résistance élevée des connecteurs a déjà été prouvée lors de tests effectués conformément à la norme VITA-46.
Velox1
Velox 8-left

aperçu détaillé

double contact par contact
1,27µm Au sur Ni
zone d'emboîtement chapeau d'aiguille
Velox2

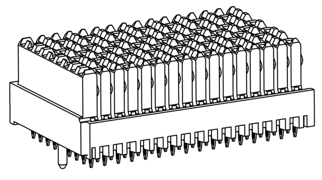

Velox 16-left

aperçu détaillé

contacts internes
goupille de positionnement
LCP

La spécification VITA46 :

Les spécifications Vita46, également connues sous le nom de VPX, décrivent un nouveau système de connecteurs à grande vitesse. On y transmet entre autres les protocoles Gigabit Ethernet, PCI Express, Serial RapidIO et InfiniBand. Les facteurs de forme Eurocard 6HE et 3HE connus du bus VME sont pris en charge pour assurer une compatibilité maximale. Cela rend également possible les systèmes hybrides. La norme VITA 46 a été développée par l’organisation VITA, principalement pour les systèmes informatiques qui doivent supporter des charges élevées, comme les applications militaires.

Quatre modèles différents peuvent être combinés entre eux de manière modulaire. Les connecteurs Velox® sont très flexibles en raison des différents nombres de contacts. Cette caractéristique est soulignée par la possibilité d’équiper les variantes individuellement.

Vue du développeur :

Le système de connecteurs Velox® a été développé par ept spécifiquement pour les systèmes VITA-46, également connus sous le nom de VPX. Velox® comprend quatre types de connecteurs différents qui peuvent être disposés de manière modulaire. En outre, le client peut choisir le nombre de contacts. Il commande soit des connecteurs entièrement assemblés avec 72 ou 144 contacts, soit un assemblage de contacts individuel. Cela donne aux concepteurs une grande flexibilité pour la construction de circuits imprimés. Le système a été spécialement développé pour les applications exigeant des performances élevées. Grâce à son revêtement en or et aux contacts situés à l’intérieur du corps isolant, il est extrêmement résistant.

FAQ :
