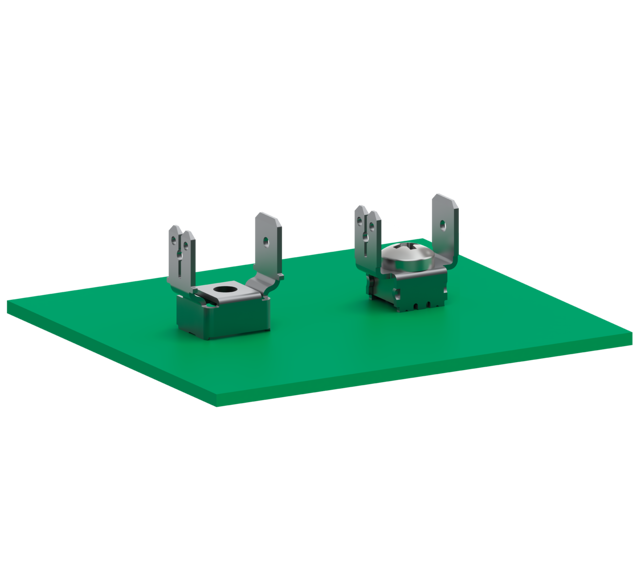

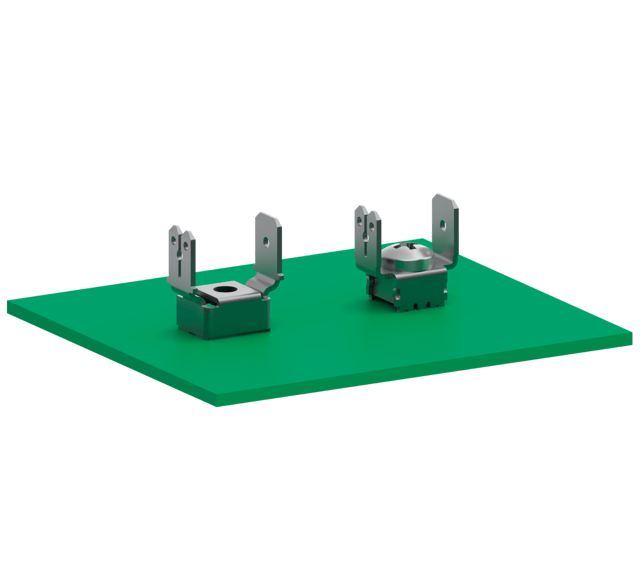

Connexions d’alimentation électrique dans la technologie press-fit Les bornes de puissance ept sont spécifiquement utilisées pour la connexion de l’alimentation électrique sur le circuit imprimé. Le câble est raccordé par des cosses à l’aide d’un raccord vissé ou par des fiches plates (Faston).

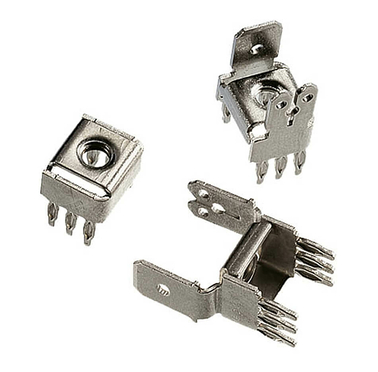

PowerTerminals 5 08x10 16 Gewinde M4 Foto

Caractéristiques

Raccord aisé des lignes d’alimentation électrique
Possibilité de variantes individuelles, telles qu’un raccord coudé
Traitement simple par press-fit
Accessoires vis, filetage M4 ou M5

Applications

Alimentation électrique par raccord vissé ou par contact Faston
Systèmes de fond de panier pour l’alimentation électrique

Velox: Aperçu

Les faits en un coup d'œil Applications Power Terminals produits Caractéristiques 

Pitch 5.08 x 10.16 mm

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-32004

thread M4, termination length 5 mm

Technologie press-fit

Alimentation

Renforcé

montrer plus de détails sur le produit

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-32004 - Données techniques

Socles

Technique de raccordement	Press-fit
Longueur de raccordement	5 mm
Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy
Revêtement du contact	Sn

Mécanique

Dimension du pas	5.08 x 10.16 mm

Électrique

Courant de fonctionnement	20° 45A, 70° 30A, 100° 25A

Montage

Filetage	M4
Couple de serrage max.	1.3 Nm

Homologations / conformité

Environnement	RoHS compliant

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-32006

thread M4, termination length 5 mm

Technologie press-fit

Alimentation

Renforcé

montrer plus de détails sur le produit

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-32006 - Données techniques

Socles

Technique de raccordement	Press-fit
Longueur de raccordement	5 mm
Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy
Revêtement du contact	Sn

Mécanique

Dimension du pas	5.08 x 10.16 mm

Électrique

Courant de fonctionnement	20° 45A, 70° 30A, 100° 25A

Montage

Filetage	M4
Couple de serrage max.	1.3 Nm

Homologations / conformité

Environnement	RoHS compliant

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-32044

thread M4, termination length 5 mm

Technologie press-fit

Alimentation

Renforcé

montrer plus de détails sur le produit

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-32044 - Données techniques

Socles

Technique de raccordement	Press-fit
Longueur de raccordement	5 mm
Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy
Revêtement du contact	Sn

Mécanique

Dimension du pas	5.08 x 10.16 mm

Électrique

Courant de fonctionnement	20° 45A, 70° 30A, 100° 25A

Montage

Filetage	M4
Couple de serrage max.	1.3 Nm

Homologations / conformité

Environnement	RoHS compliant

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-32046

thread M4, termination length 5 mm

Technologie press-fit

Alimentation

Renforcé

montrer plus de détails sur le produit

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-32046 - Données techniques

Socles

Technique de raccordement	Press-fit
Longueur de raccordement	5 mm
Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy
Revêtement du contact	Sn

Mécanique

Dimension du pas	5.08 x 10.16 mm

Électrique

Courant de fonctionnement	20° 45A, 70° 30A, 100° 25A

Montage

Filetage	M4
Couple de serrage max.	1.3 Nm

Homologations / conformité

Environnement	RoHS compliant

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-32244

thread M4, termination length 5 mm

Technologie press-fit

Alimentation

Renforcé

montrer plus de détails sur le produit

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-32244 - Données techniques

Socles

Technique de raccordement	Press-fit
Longueur de raccordement	5 mm
Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy
Revêtement du contact	Sn

Mécanique

Dimension du pas	5.08 x 10.16 mm

Électrique

Courant de fonctionnement	20° 45A, 70° 30A, 100° 25A

Montage

Filetage	M4
Couple de serrage max.	1.3 Nm

Homologations / conformité

Environnement	RoHS compliant

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-32246

thread M4, termination length 5 mm

Technologie press-fit

Alimentation

Renforcé

montrer plus de détails sur le produit

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-32246 - Données techniques

Socles

Technique de raccordement	Press-fit
Longueur de raccordement	5 mm
Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy
Revêtement du contact	Sn

Mécanique

Dimension du pas	5.08 x 10.16 mm

Électrique

Courant de fonctionnement	20° 45A, 70° 30A, 100° 25A

Montage

Filetage	M4
Couple de serrage max.	1.3 Nm

Homologations / conformité

Environnement	RoHS compliant

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-33008

thread M4, termination length 5 mm

Technologie press-fit

Alimentation

Renforcé

montrer plus de détails sur le produit

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-33008 - Données techniques

Socles

Technique de raccordement	Press-fit
Longueur de raccordement	5 mm
Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy
Revêtement du contact	Sn

Mécanique

Dimension du pas	5.08 x 10.16 mm

Électrique

Courant de fonctionnement	20° 45A, 70° 30A, 100° 25A

Montage

Filetage	M4
Couple de serrage max.	1.3 Nm

Homologations / conformité

Environnement	RoHS compliant

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-33009

thread M4, termination length 5 mm

Technologie press-fit

Alimentation

Renforcé

montrer plus de détails sur le produit

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-33009 - Données techniques

Socles

Technique de raccordement	Press-fit
Longueur de raccordement	5 mm
Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy
Revêtement du contact	Sn

Mécanique

Dimension du pas	5.08 x 10.16 mm

Électrique

Courant de fonctionnement	20° 45A, 70° 30A, 100° 25A

Montage

Filetage	M4
Couple de serrage max.	1.3 Nm

Homologations / conformité

Environnement	RoHS compliant

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-33048

thread M4, termination length 5 mm

Technologie press-fit

Alimentation

Renforcé

montrer plus de détails sur le produit

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-33048 - Données techniques

Socles

Technique de raccordement	Press-fit
Longueur de raccordement	5 mm
Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy
Revêtement du contact	Sn

Mécanique

Dimension du pas	5.08 x 10.16 mm

Électrique

Courant de fonctionnement	20° 45A, 70° 30A, 100° 25A

Montage

Filetage	M4
Couple de serrage max.	1.3 Nm

Homologations / conformité

Environnement	RoHS compliant

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-33049

thread M4, termination length 5 mm

Technologie press-fit

Alimentation

Renforcé

montrer plus de détails sur le produit

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-33049 - Données techniques

Socles

Technique de raccordement	Press-fit
Longueur de raccordement	5 mm
Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy
Revêtement du contact	Sn

Mécanique

Dimension du pas	5.08 x 10.16 mm

Électrique

Courant de fonctionnement	20° 45A, 70° 30A, 100° 25A

Montage

Filetage	M4
Couple de serrage max.	1.3 Nm

Homologations / conformité

Environnement	RoHS compliant

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-33248

thread M4, termination length 5 mm

Technologie press-fit

Alimentation

Renforcé

montrer plus de détails sur le produit

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-33248 - Données techniques

Socles

Technique de raccordement	Press-fit
Longueur de raccordement	5 mm
Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy
Revêtement du contact	Sn

Mécanique

Dimension du pas	5.08 x 10.16 mm

Électrique

Courant de fonctionnement	20° 45A, 70° 30A, 100° 25A

Montage

Filetage	M4
Couple de serrage max.	1.3 Nm

Homologations / conformité

Environnement	RoHS compliant

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-33249

thread M4, termination length 5 mm

Technologie press-fit

Alimentation

Renforcé

montrer plus de détails sur le produit

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-33249 - Données techniques

Socles

Technique de raccordement	Press-fit
Longueur de raccordement	5 mm
Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy
Revêtement du contact	Sn

Mécanique

Dimension du pas	5.08 x 10.16 mm

Électrique

Courant de fonctionnement	20° 45A, 70° 30A, 100° 25A

Montage

Filetage	M4
Couple de serrage max.	1.3 Nm

Homologations / conformité

Environnement	RoHS compliant

Pitch 5.08 x 7.62 mm

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-22015

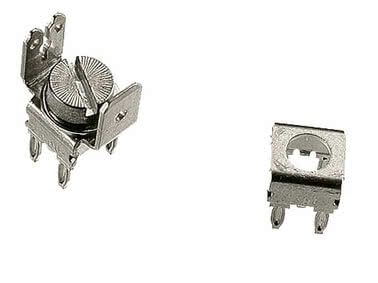

PowerTerminals 5 08x7 62 Gewinde M5 Foto

thread M4, termination length 4.5 mm

Technologie press-fit

Alimentation

Renforcé

montrer plus de détails sur le produit

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-22015 - Données techniques

Socles

Technique de raccordement	Press-fit
Longueur de raccordement	4.5 mm
Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy
Revêtement du contact	Sn

Mécanique

Dimension du pas	5.08 x 7.62 mm

Électrique

Courant de fonctionnement	20° 45A, 70° 30A, 100° 25A

Montage

Filetage	M4
Couple de serrage max.	1.3 Nm

Homologations / conformité

Environnement	RoHS compliant

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-22020

thread M5, termination length 4.5 mm

Technologie press-fit

Alimentation

Renforcé

montrer plus de détails sur le produit

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-22020 - Données techniques

Socles

Technique de raccordement	Press-fit
Longueur de raccordement	4.5 mm
Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy
Revêtement du contact	Sn

Mécanique

Dimension du pas	5.08 x 7.62 mm

Électrique

Courant de fonctionnement	20° 45A, 70° 30A, 100° 25A

Montage

Filetage	M5
Couple de serrage max.	1.3 Nm

Homologations / conformité

Environnement	RoHS compliant

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-22715/1

thread M4, termination length 4.5 mm

Technologie press-fit

Alimentation

Renforcé

montrer plus de détails sur le produit

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-22715/1 - Données techniques

Socles

Technique de raccordement	Press-fit
Longueur de raccordement	4.5 mm
Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy
Revêtement du contact	Sn

Mécanique

Dimension du pas	5.08 x 7.62 mm

Électrique

Courant de fonctionnement	20° 45A, 70° 30A, 100° 25A

Montage

Filetage	M4
Couple de serrage max.	1.3 Nm

Homologations / conformité

Environnement	RoHS compliant

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-22720/1

thread M5, termination length 4.5 mm

Technologie press-fit

Alimentation

Renforcé

montrer plus de détails sur le produit

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-22720/1 - Données techniques

Socles

Technique de raccordement	Press-fit
Longueur de raccordement	4.5 mm
Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy
Revêtement du contact	Sn

Mécanique

Dimension du pas	5.08 x 7.62 mm

Électrique

Courant de fonctionnement	20° 45A, 70° 30A, 100° 25A

Montage

Filetage	M5
Couple de serrage max.	1.3 Nm

Homologations / conformité

Environnement	RoHS compliant

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-60045

thread M4, termination length 4.5 mm

Technologie press-fit

Alimentation

Renforcé

montrer plus de détails sur le produit

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-60045 - Données techniques

Socles

Technique de raccordement	Press-fit
Longueur de raccordement	4.5 mm
Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy
Revêtement du contact	Sn

Mécanique

Dimension du pas	5.08 x 7.62 mm

Électrique

Courant de fonctionnement	20° 45A, 70° 30A, 100° 25A

Montage

Filetage	M4
Couple de serrage max.	1.3 Nm

Homologations / conformité

Environnement	RoHS compliant

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-60050

thread M5, termination length 4.5 mm

Technologie press-fit

Alimentation

Renforcé

montrer plus de détails sur le produit

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-60050 - Données techniques

Socles

Technique de raccordement	Press-fit
Longueur de raccordement	4.5 mm
Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy
Revêtement du contact	Sn

Mécanique

Dimension du pas	5.08 x 7.62 mm

Électrique

Courant de fonctionnement	20° 45A, 70° 30A, 100° 25A

Montage

Filetage	M5
Couple de serrage max.	1.3 Nm

Homologations / conformité

Environnement	RoHS compliant

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-60645/1

thread M4, termination length 4.5 mm

Technologie press-fit

Alimentation

Renforcé

montrer plus de détails sur le produit

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-60645/1 - Données techniques

Socles

Technique de raccordement	Press-fit
Longueur de raccordement	4.5 mm
Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy
Revêtement du contact	Sn

Mécanique

Dimension du pas	5.08 x 7.62 mm

Électrique

Courant de fonctionnement	20° 45A, 70° 30A, 100° 25A

Montage

Filetage	M4
Couple de serrage max.	1.3 Nm

Homologations / conformité

Environnement	RoHS compliant

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-60650/1

thread M5, termination length 4.5 mm

Technologie press-fit

Alimentation

Renforcé

montrer plus de détails sur le produit

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-60650/1 - Données techniques

Socles

Technique de raccordement	Press-fit
Longueur de raccordement	4.5 mm
Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy
Revêtement du contact	Sn

Mécanique

Dimension du pas	5.08 x 7.62 mm

Électrique

Courant de fonctionnement	20° 45A, 70° 30A, 100° 25A

Montage

Filetage	M5
Couple de serrage max.	1.3 Nm

Homologations / conformité

Environnement	RoHS compliant

Accessories

Power Terminals Lock nut Réf. article 910-20015

thread M4

montrer plus de détails sur le produit

Power Terminals Lock nut Réf. article 910-20015 - Données techniques

Socles

Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy

Montage

Filetage	M4

Homologations / conformité

Environnement	RoHS compliant

Power Terminals Lock nut Réf. article 910-20020

thread M5

montrer plus de détails sur le produit

Power Terminals Lock nut Réf. article 910-20020 - Données techniques

Socles

Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy

Montage

Filetage	M5

Homologations / conformité

Environnement	RoHS compliant

Power Terminals Socket cap screw DIN 84, M4 Réf. article 910-20145

thread M4

montrer plus de détails sur le produit

Power Terminals Socket cap screw DIN 84, M4 Réf. article 910-20145 - Données techniques

Socles

Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy

Montage

Filetage	M4

Homologations / conformité

Environnement	RoHS compliant

Power Terminals Philips screw Réf. article 910-20146

thread M4

montrer plus de détails sur le produit

Power Terminals Philips screw Réf. article 910-20146 - Données techniques

Socles

Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy

Montage

Filetage	M4

Homologations / conformité

Environnement	RoHS compliant

Power Terminals Socket cap screw DIN 84, M5 Réf. article 910-20150

thread M5

montrer plus de détails sur le produit

Power Terminals Socket cap screw DIN 84, M5 Réf. article 910-20150 - Données techniques

Socles

Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy

Montage

Filetage	M5

Homologations / conformité

Environnement	RoHS compliant

Power Terminals Washer Réf. article 910-20320

thread M4

montrer plus de détails sur le produit

Power Terminals Washer Réf. article 910-20320 - Données techniques

Socles

Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy

Montage

Filetage	M4

Homologations / conformité

Environnement	RoHS compliant

Power Terminals Washer Réf. article 910-20330

thread M5

montrer plus de détails sur le produit

Power Terminals Washer Réf. article 910-20330 - Données techniques

Socles

Température de fonctionnement	-55°C to +125°C

Matériau

Matériau de contact	Copper alloy

Montage

Filetage	M5

Homologations / conformité

Environnement	RoHS compliant

Caractéristiques :

Les bornes de puissance ept convainquent par la simplicité de connexion des lignes d’alimentation électrique et par leur facilité de traitement par press-fit. Les bornes de puissance sont disponibles dans des variantes individuelles, telles que le raccordement coudé.

Bornes de puissance - Alimentation sur le circuit imprimé

Caractéristiques

Applications

Velox: Aperçu

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-32004

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-32006

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-32044

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-32046

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-32244

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-32246

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-33008

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-33009

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-33048

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-33049

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-33248

Power Terminals pitch 5.08 x 10.16 mm Réf. article 911-33249

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-22015

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-22020

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-22715/1

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-22720/1

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-60045

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-60050

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-60645/1

Power Terminals pitch 5.08 x 7.62 mm Réf. article 910-60650/1

Power Terminals Lock nut Réf. article 910-20015

Power Terminals Lock nut Réf. article 910-20020
