PC/104, PC/104- Plus

La plus haute qualité pour un facteur de forme éprouvé PC/104 et PC/104-Plus sont des normes pour le Computer on Module (CoM) qui sont utilisées dans les ordinateurs industriels. Les modules sont empilés, contrairement à d’autres facteurs de forme connus. Des systèmes de calcul complexes peuvent ainsi être formés. PC/104 et PC/104-Plus offrent une compatibilité matérielle et logicielle complète dans un facteur de forme extrêmement petit (96 mm x 90 mm) avec un système de bus normalisé (ISA). Grâce à cette normalisation, différentes cartes PC/104 peuvent être utilisées ensemble pour remplir une tâche définie.

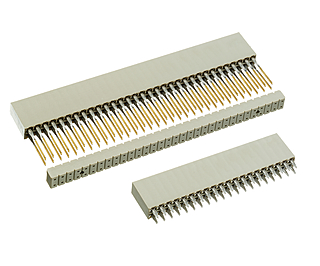

PC104 Titelbild

Caractéristiques

  • Technologie éprouvée press-fit d’ept avec Tcom press®
  • PC/104-Plus également en espacement de 22 mm
  • Shrouds comme accessoires
  • Possibilité de modifier le nombre de contacts et/ou la capacité de charge mécanique
  • Pas de 2,54 mm

Applications

  • Carte à carte pour espacement de 15,24 mm et 22 mm entre les circuits imprimés
Filter

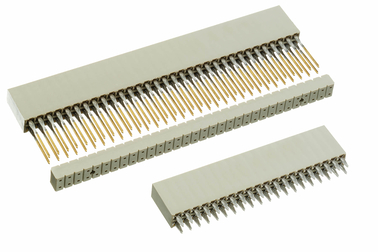

PC/104 Female connectorsSELECT vw_artikel_oeffentlich_aktiv.* FROM vw_artikel_oeffentlich_aktiv AS vw_artikel_oeffentlich_aktiv INNER JOIN tdjson ON (vw_artikel_oeffentlich_aktiv.idartikeldaten = tdjson.artikeldaten_idartikeldaten) WHERE vw_artikel_oeffentlich_aktiv.bawmodul_idbawmodul = '1' AND ( vw_artikel_oeffentlich_aktiv.schutzunterkategorieanzeige = "J" OR vw_artikel_oeffentlich_aktiv.idartikel NOT IN (3958,3960,3962,3966,182563,266020,266568,266569,266570,266571,266572,266598,290258,290259,322029,322030,322031,322032,322033,323497,323547,359998,360005,360006,360009,360013,360014,360017) ) AND vw_artikel_oeffentlich_aktiv.idartikel NOT IN ( SELECT DISTINCT artikel_idartikel FROM artikel2domain WHERE host = 'www.ept.de' ) AND vw_artikel_oeffentlich_aktiv.sprache_idsprache = '9' AND vw_artikel_oeffentlich_aktiv.matchcode NOT LIKE "main|%" AND (vw_artikel_oeffentlich_aktiv.idkategorie = '1112' AND vw_artikel_oeffentlich_aktiv.templatetd = "product" AND vw_artikel_oeffentlich_aktiv.vw_idartikel IS NULL AND tdjson.dyn_untergruppe = 'PC/104 Female connectors' AND (JSON_VALUE(tdjson.tdjsondaten, "$.produktausfilterausblenden") <> "J"OR JSON_VALUE(tdjson.tdjsondaten, "$.produktausfilterausblenden") IS NULL)) ORDER BY prioritaet ASC

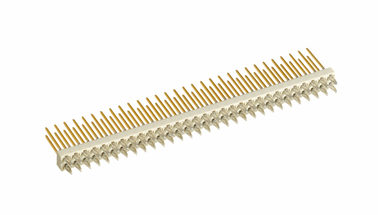

PC/104-Plus Straight pin headerSELECT vw_artikel_oeffentlich_aktiv.* FROM vw_artikel_oeffentlich_aktiv AS vw_artikel_oeffentlich_aktiv INNER JOIN tdjson ON (vw_artikel_oeffentlich_aktiv.idartikeldaten = tdjson.artikeldaten_idartikeldaten) WHERE vw_artikel_oeffentlich_aktiv.bawmodul_idbawmodul = '1' AND ( vw_artikel_oeffentlich_aktiv.schutzunterkategorieanzeige = "J" OR vw_artikel_oeffentlich_aktiv.idartikel NOT IN (3958,3960,3962,3966,182563,266020,266568,266569,266570,266571,266572,266598,290258,290259,322029,322030,322031,322032,322033,323497,323547,359998,360005,360006,360009,360013,360014,360017) ) AND vw_artikel_oeffentlich_aktiv.idartikel NOT IN ( SELECT DISTINCT artikel_idartikel FROM artikel2domain WHERE host = 'www.ept.de' ) AND vw_artikel_oeffentlich_aktiv.sprache_idsprache = '9' AND vw_artikel_oeffentlich_aktiv.matchcode NOT LIKE "main|%" AND (vw_artikel_oeffentlich_aktiv.idkategorie = '1114' AND vw_artikel_oeffentlich_aktiv.templatetd = "product" AND vw_artikel_oeffentlich_aktiv.vw_idartikel IS NULL AND tdjson.dyn_untergruppe = 'PC/104-Plus Straight pin header' AND (JSON_VALUE(tdjson.tdjsondaten, "$.produktausfilterausblenden") <> "J"OR JSON_VALUE(tdjson.tdjsondaten, "$.produktausfilterausblenden") IS NULL)) ORDER BY prioritaet ASC

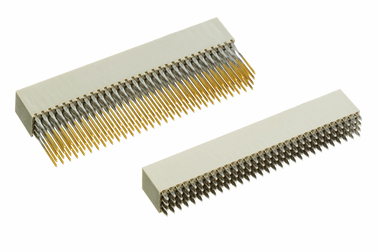

PC/104-Plus Female connectorsSELECT vw_artikel_oeffentlich_aktiv.* FROM vw_artikel_oeffentlich_aktiv AS vw_artikel_oeffentlich_aktiv INNER JOIN tdjson ON (vw_artikel_oeffentlich_aktiv.idartikeldaten = tdjson.artikeldaten_idartikeldaten) WHERE vw_artikel_oeffentlich_aktiv.bawmodul_idbawmodul = '1' AND ( vw_artikel_oeffentlich_aktiv.schutzunterkategorieanzeige = "J" OR vw_artikel_oeffentlich_aktiv.idartikel NOT IN (3958,3960,3962,3966,182563,266020,266568,266569,266570,266571,266572,266598,290258,290259,322029,322030,322031,322032,322033,323497,323547,359998,360005,360006,360009,360013,360014,360017) ) AND vw_artikel_oeffentlich_aktiv.idartikel NOT IN ( SELECT DISTINCT artikel_idartikel FROM artikel2domain WHERE host = 'www.ept.de' ) AND vw_artikel_oeffentlich_aktiv.sprache_idsprache = '9' AND vw_artikel_oeffentlich_aktiv.matchcode NOT LIKE "main|%" AND (vw_artikel_oeffentlich_aktiv.idkategorie = '1115' AND vw_artikel_oeffentlich_aktiv.templatetd = "product" AND vw_artikel_oeffentlich_aktiv.vw_idartikel IS NULL AND tdjson.dyn_untergruppe = 'PC/104-Plus Female connectors' AND (JSON_VALUE(tdjson.tdjsondaten, "$.produktausfilterausblenden") <> "J"OR JSON_VALUE(tdjson.tdjsondaten, "$.produktausfilterausblenden") IS NULL)) ORDER BY prioritaet ASC

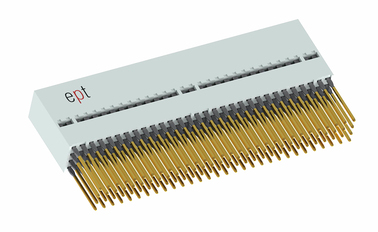

PC/104-Plus Female connectors 22 mmSELECT vw_artikel_oeffentlich_aktiv.* FROM vw_artikel_oeffentlich_aktiv AS vw_artikel_oeffentlich_aktiv INNER JOIN tdjson ON (vw_artikel_oeffentlich_aktiv.idartikeldaten = tdjson.artikeldaten_idartikeldaten) WHERE vw_artikel_oeffentlich_aktiv.bawmodul_idbawmodul = '1' AND ( vw_artikel_oeffentlich_aktiv.schutzunterkategorieanzeige = "J" OR vw_artikel_oeffentlich_aktiv.idartikel NOT IN (3958,3960,3962,3966,182563,266020,266568,266569,266570,266571,266572,266598,290258,290259,322029,322030,322031,322032,322033,323497,323547,359998,360005,360006,360009,360013,360014,360017) ) AND vw_artikel_oeffentlich_aktiv.idartikel NOT IN ( SELECT DISTINCT artikel_idartikel FROM artikel2domain WHERE host = 'www.ept.de' ) AND vw_artikel_oeffentlich_aktiv.sprache_idsprache = '9' AND vw_artikel_oeffentlich_aktiv.matchcode NOT LIKE "main|%" AND (vw_artikel_oeffentlich_aktiv.idkategorie = '1116' AND vw_artikel_oeffentlich_aktiv.templatetd = "product" AND vw_artikel_oeffentlich_aktiv.vw_idartikel IS NULL AND tdjson.dyn_untergruppe = 'PC/104-Plus Female connectors 22 mm' AND (JSON_VALUE(tdjson.tdjsondaten, "$.produktausfilterausblenden") <> "J"OR JSON_VALUE(tdjson.tdjsondaten, "$.produktausfilterausblenden") IS NULL)) ORDER BY prioritaet ASC

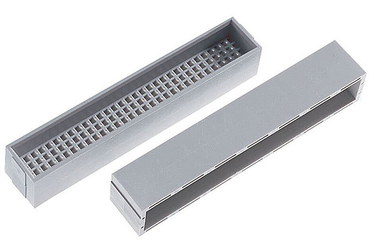

PC/104-Plus AccessoriesSELECT vw_artikel_oeffentlich_aktiv.* FROM vw_artikel_oeffentlich_aktiv AS vw_artikel_oeffentlich_aktiv INNER JOIN tdjson ON (vw_artikel_oeffentlich_aktiv.idartikeldaten = tdjson.artikeldaten_idartikeldaten) WHERE vw_artikel_oeffentlich_aktiv.bawmodul_idbawmodul = '1' AND ( vw_artikel_oeffentlich_aktiv.schutzunterkategorieanzeige = "J" OR vw_artikel_oeffentlich_aktiv.idartikel NOT IN (3958,3960,3962,3966,182563,266020,266568,266569,266570,266571,266572,266598,290258,290259,322029,322030,322031,322032,322033,323497,323547,359998,360005,360006,360009,360013,360014,360017) ) AND vw_artikel_oeffentlich_aktiv.idartikel NOT IN ( SELECT DISTINCT artikel_idartikel FROM artikel2domain WHERE host = 'www.ept.de' ) AND vw_artikel_oeffentlich_aktiv.sprache_idsprache = '9' AND vw_artikel_oeffentlich_aktiv.matchcode NOT LIKE "main|%" AND (vw_artikel_oeffentlich_aktiv.idkategorie = '1113' AND vw_artikel_oeffentlich_aktiv.templatetd = "product" AND vw_artikel_oeffentlich_aktiv.vw_idartikel IS NULL AND tdjson.dyn_untergruppe = 'PC/104-Plus Accessories' AND (JSON_VALUE(tdjson.tdjsondaten, "$.produktausfilterausblenden") <> "J"OR JSON_VALUE(tdjson.tdjsondaten, "$.produktausfilterausblenden") IS NULL)) ORDER BY prioritaet ASC

Caractéristiques :

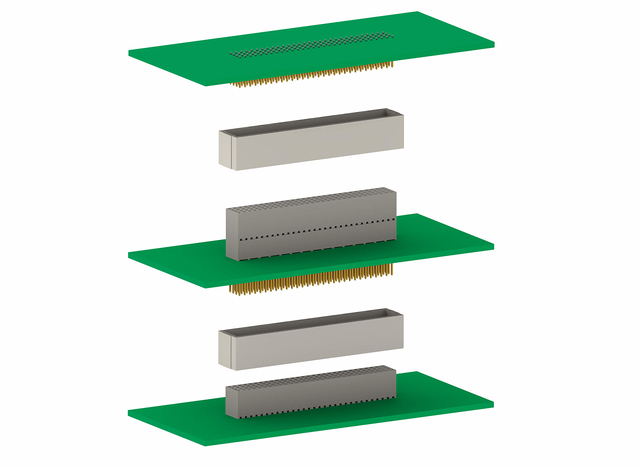

PC104 Plus Anwendung 1
Les connecteurs PC/104 et PC/104-Plus se démarquent grâce à la technologie press-fit éprouvée Tcom press® d’ept. Ils permettent d’obtenir des espacements de 15,24 mm et 22 mm entre les circuits imprimés. Les modifications du nombre de contacts et/ou de la capacité de charge mécanique vous donnent la possibilité de trouver des solutions entièrement individuelles.
PC104 2 reihig
PC/104 2 rangs

aperçu détaillé

pas 2,54 mm
corps du guide
press-fit zone Tcom press®
PBT
PC104Plus 4 reihig
PC/104 Plus 4 rangs

aperçu détaillé

pas 2 mm
press-fit zone Tcom press®
contacts de connexion 12 mm
PBT

Les normes PC/104 et PC/104-Plus :

PC104Plus Logo
En raison des composants de plus en plus puissants, il est devenu nécessaire d’étendre le système PC/104 avec un système de bus plus rapide. C’est pourquoi le bus PCI a été ajouté au système PC/104. Cet ajout a été appelé PC/104-Plus dans la spécification.

Connecteurs PC/104 et PC/104-Plus

Alors que le bus PC/104 se compose de deux connecteurs parallèles avec 40 et 64 broches et un pas de 2,54 mm, le PC/104-Plus comporte déjà 120 broches avec un espacement de 2,00 mm dans 4 rangées.

En utilisant des connecteurs avec une zone de transfert (longues broches) dans la technologie press-fit, plusieurs cartes peuvent être aisément empilées les unes sur les autres (voir illustration). Les espacements spécifiés par le consortium PC/104 sont respectés en utilisant des entretoises et des shrouds. L’utilisation supplémentaire de boulons d’écartement n’est donc plus nécessaire.

Vue du développeur :

Les connecteurs ept se caractérisent par la plus haute qualité d’estampage, ce qui est particulièrement évident dans l’estampage propre des postes de transfert. Grâce à la qualité du traitement et aux niveaux de qualité disponibles, un nombre élevé de cycles d’enfichage est garanti. Les connecteurs ept PC/104 et PC/104-Plus sont fournis avec la zone press-fit Tcom press®, bien connue et éprouvée sur le marché, et garantissent ainsi une fiabilité maximale dans toutes les applications imaginables.

Les connecteurs femelles sont enfoncés à l’aide d’un simple outil press-fit à plat. Cela élimine le coût de la soudure manuelle, qui prend beaucoup de temps, et aucune retouche n’est nécessaire sur le poste de transfert (ponts de soudure, éclaboussures d’étain). Lors de l’enfoncement des connecteurs femelles avec le poste de transfert, un corps de guidage est poussé par le bas pour stabiliser le poste de transfert. En outre, il sert d’entretoise, de sorte que l’espacement de 0,6" est atteint lorsque les modules sont enfichés.

FAQ:

Peut-on également insérer en force le connecteur flexilink dans une base de cuivre épaisse?Pourquoi y a-t-il une quantité d’achat minimale pour le flexilink ?
Peut-on également insérer en force le connecteur flexilink dans une base de cuivre épaisse?

Oui, le flexilink peut être facilement inséré en force dans des circuits imprimés en cuivre épais.

Pourquoi y a-t-il une quantité d’achat minimale pour le flexilink ?

Les quantités d’achat minimales sont dues aux efforts considérables en matière de conseil, à la technologie complexe des machines et à la configuration de la presse.
