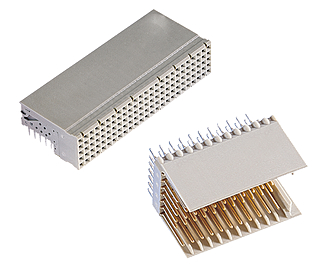

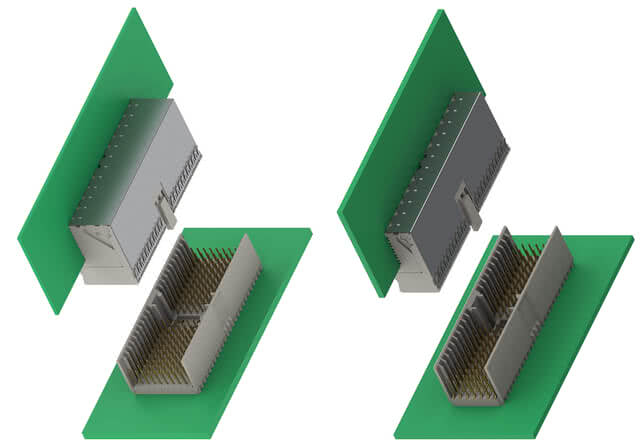

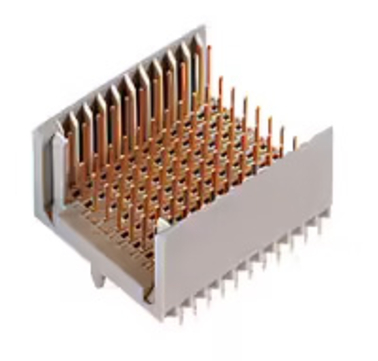

hm2.0 - Connecteurs métriques durs
Densité de contact élevée
La série de connecteurs métriques durs hm2.0 a été développée conformément à la norme internationale CEI 61076-4-101. Le connecteur blindé au pas de 2,0 mm convient aux applications nécessitant une densité de contact et une fiabilité élevées. Ainsi, le système de connecteur jouit d’une grande popularité dans le domaine des fonds de panier. La standardisation assure la compatibilité des connecteurs entre les différents fabricants.
La série de connecteurs métriques durs hm2.0 a été développée conformément à la norme internationale CEI 61076-4-101. Le connecteur blindé au pas de 2,0 mm convient aux applications nécessitant une densité de contact et une fiabilité élevées. Ainsi, le système de connecteur jouit d’une grande popularité dans le domaine des fonds de panier. La standardisation assure la compatibilité des connecteurs entre les différents fabricants.
Caractéristiques
- Large gamme de modèles
- Connecteurs modulaires au pas de 2 mm
- 5 ou 8 séries de signaux
- 12 différentes longueurs de broche
- Possibilité d’un schéma de placement individuel
- Disponible avec ou sans blindage
- Débits de transfert de données possibles jusqu’à 3,125 Gbit/s
- Conception robuste

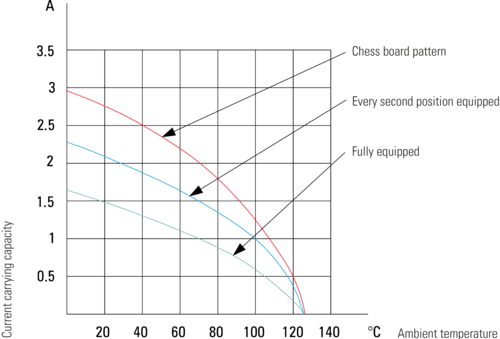

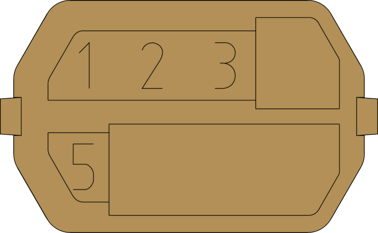

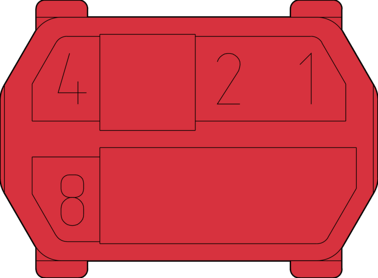

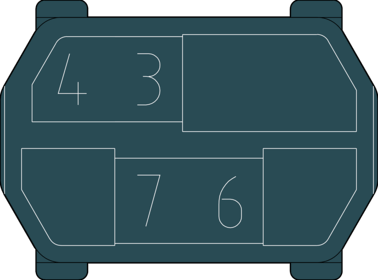

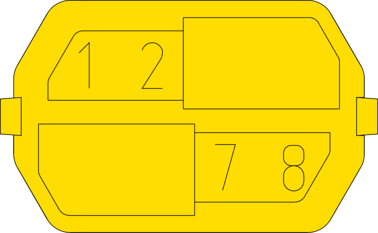

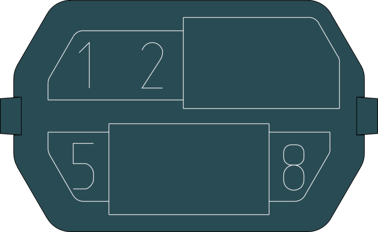

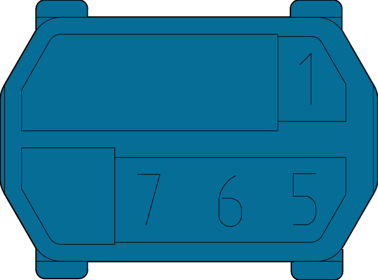

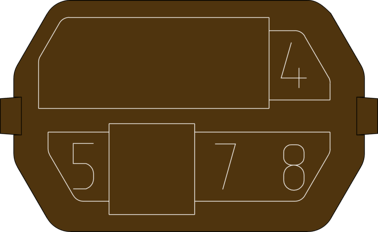

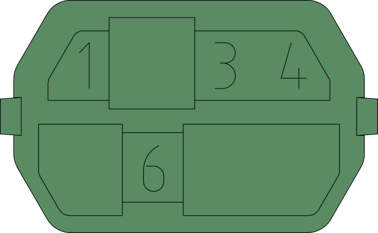

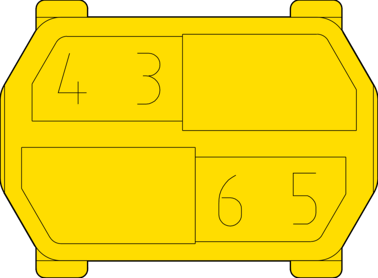

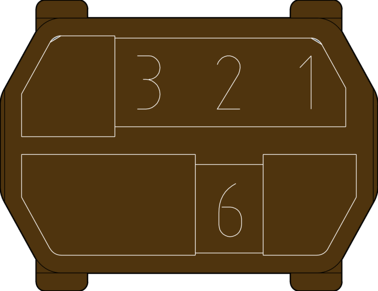

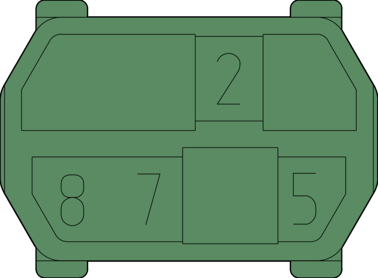

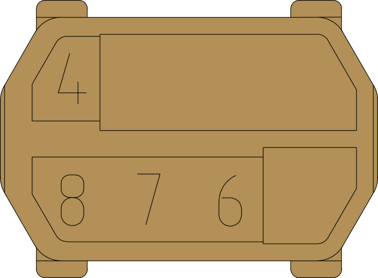

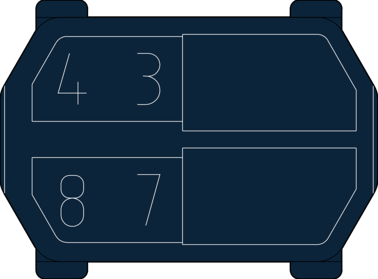

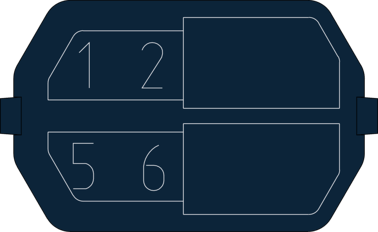

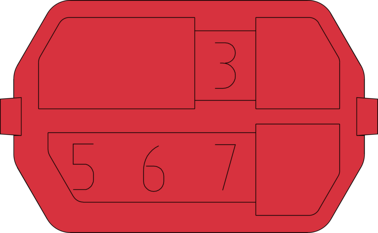

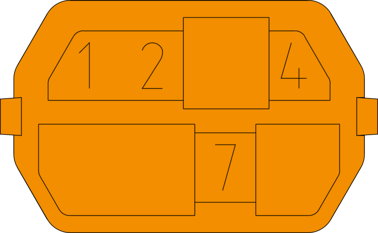

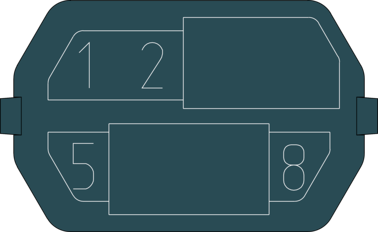

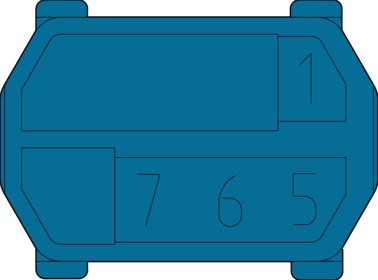

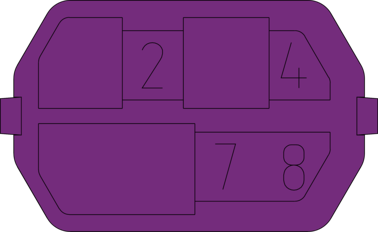

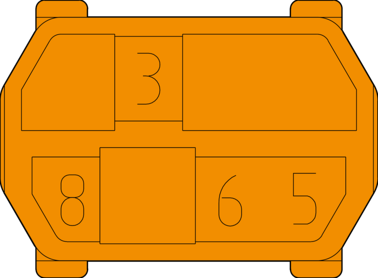

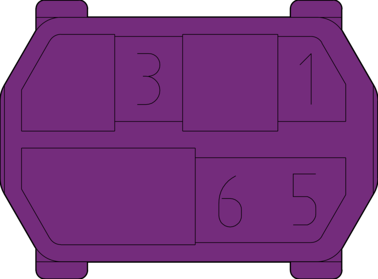

- Accessoires, tels que shrouds et codages
Applications
- Télécommunication
- Systèmes réseau
- CompactPCI
- Technologie médicale
- Ordinateurs industriels (IPC)
hm2.0: Aperçu
Filter
Female connectors

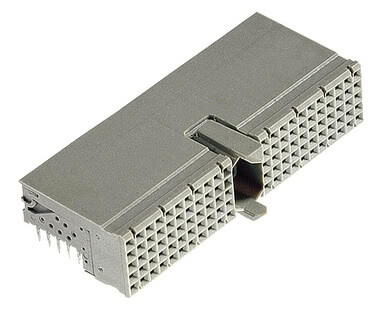

hm2.0 Female connector, type A Réf. article 244-11000-15
110 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, without shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Female connector, type A Réf. article 244-11300-15
110 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, with shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Female connector, type A Réf. article 244-11305-15
90 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, with shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Female connector, type A Réf. article 244-11306-15
90 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, with shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Female connector, type A15 Réf. article 244-13000-15
60 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, without shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit

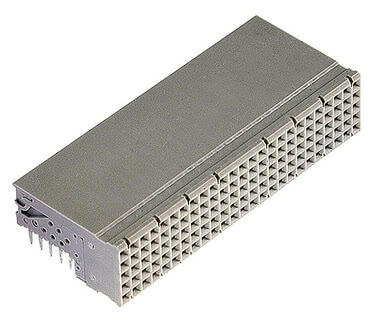

hm2.0 Female connector, type B25 Réf. article 244-21000-15
125 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, without shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Female connector, type B25 Réf. article 244-21300-15
125 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, with shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit

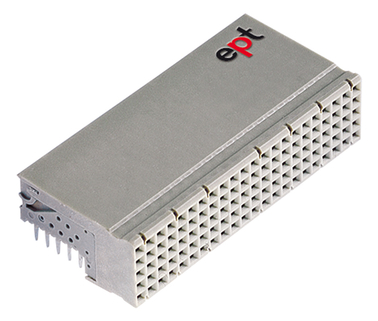

hm2.0 Female connector, type B22 Réf. article 244-22000-15
110 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, without shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Female connector, type B22 Réf. article 244-22300-15
110 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, with shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit

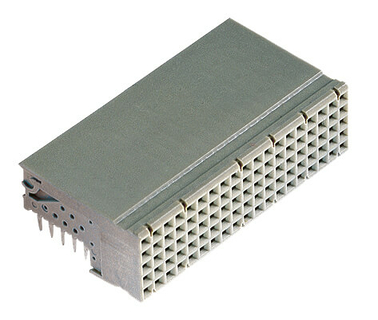

hm2.0 Female connector, type B19 Réf. article 244-23000-15
95 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, without shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Female connector, type B19 Réf. article 244-23300-15
95 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, with shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit

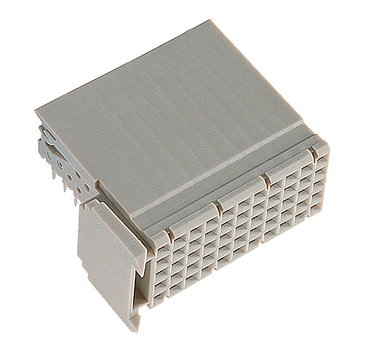

hm2.0 Female connector, type C Réf. article 244-31000-15
55 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, without shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Female connector, type C Réf. article 244-31300-15
55 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, with shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit

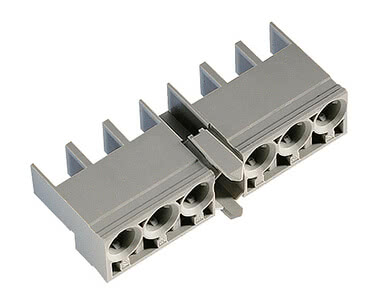

hm2.0 Female connector, type L Réf. article 244-51000
for PCB ≥ 1.44 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
Alimentation

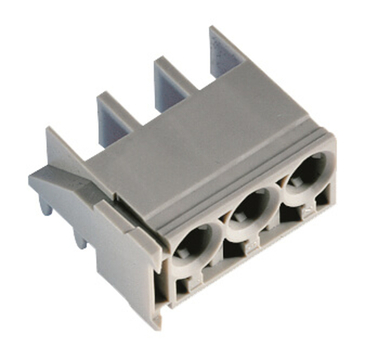

hm2.0 Female connector, type N Réf. article 244-52000
for PCB ≥ 1.44 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
Alimentation

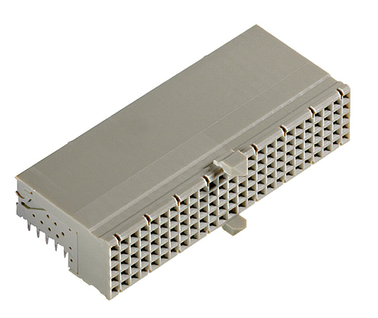

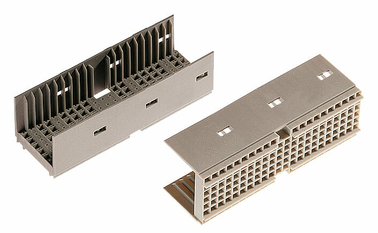

hm2.0 Female connector, type AB25 Réf. article 244-61000-15
125 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, without shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Female connector, type AB25 Réf. article 244-61300-15
125 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, with shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit

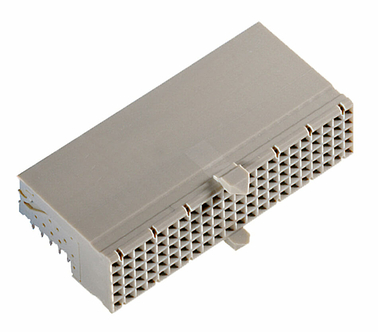

hm2.0 Female connector, type AB22 Réf. article 244-62000-15
110 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, without shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Female connector, type AB22 Réf. article 244-62300-15
110 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, with shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit

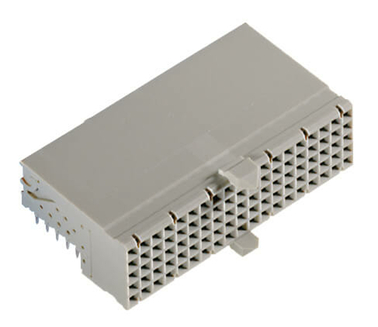

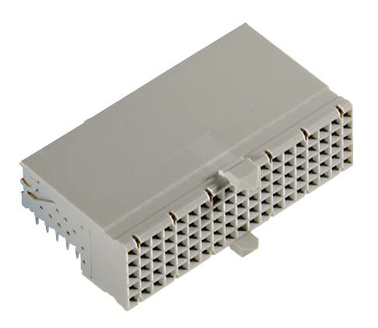

hm2.0 Female connector, type AB19 Réf. article 244-63000-15
95 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, without shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Female connector, type AB19 Réf. article 244-63300-15
95 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, with shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit

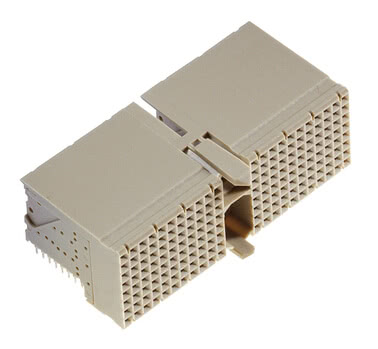

hm2.0 Female connector, type D Réf. article 246-11000-15
176 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, available with or without shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Female connector, type D Réf. article 246-11300-15
176 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, available with or without shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit

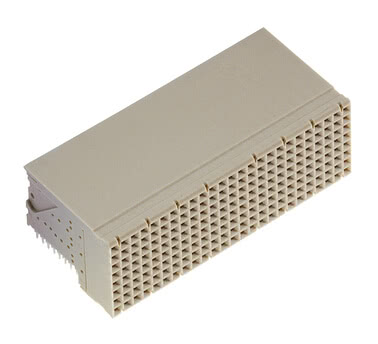

hm2.0 Female connector, type E Réf. article 246-21000-15
200 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, available with or without shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Female connector, type E Réf. article 246-21300-15
200 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, available with or without shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit

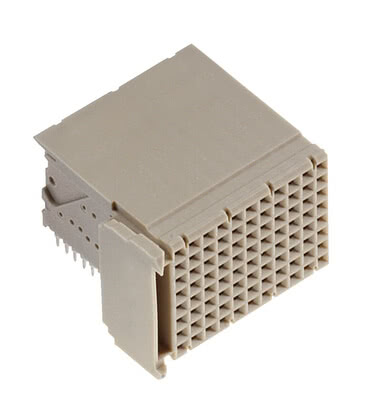

hm2.0 Female connector, type F Réf. article 246-31000-15
88 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, available with or without shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Female connector, type F Réf. article 246-31300-15
88 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, available with or without shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit

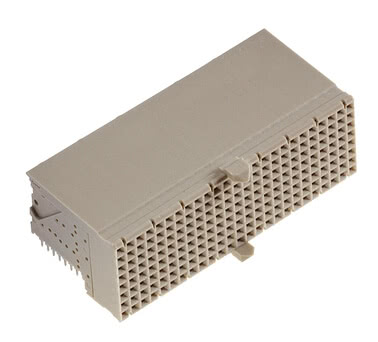

hm2.0 Female connector, type DE Réf. article 246-61000-15
200 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, available with or without shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Female connector, type DE Réf. article 246-61300-15
200 contacts, termination length 2.9 mm, for PCB ≥ 1.44 mm, available with or without shielding, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
Male connectors

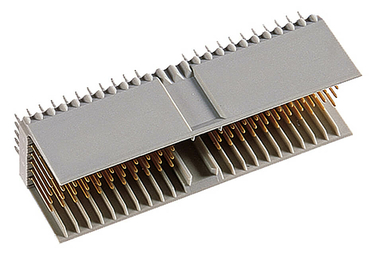

hm2.0 Male connector, type A Réf. article 243-11010-15
110 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type A Réf. article 243-11310-15
154 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type A Réf. article 243-11321-15
154 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type A Réf. article 243-11322-15
154 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type A Réf. article 243-11323-15
100 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type A Réf. article 243-11360-15F
154 contacts, termination length 14.5 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type A Réf. article 243-11709-15F
100 contacts, termination length 16 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type A Réf. article 243-11710-15F
154 contacts, termination length 16 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type A Réf. article 243-11715-15F
154 contacts, termination length 16 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type A Réf. article 243-11734-15F
154 contacts, termination length 14.5 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type A15 Réf. article 243-13010-15
60 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type A15 Réf. article 243-13020-15
60 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type A15 Réf. article 243-13310-15
84 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type B25 Réf. article 243-21010-15
125 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type B25 Réf. article 243-21020-15
125 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type B25 Réf. article 243-21310-15
175 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type B25 Réf. article 243-21320-15
175 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit

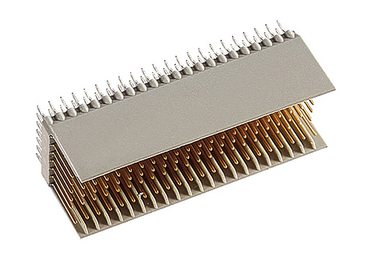

hm2.0 Male connector, type B22 Réf. article 243-22310-15
154 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type B22 Réf. article 243-22311-15
154 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type B22 Réf. article 243-22312-15
132 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type B22 Réf. article 243-22320-15
154 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type B22 Réf. article 243-22351-15F
132 contacts, termination length 14.5 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type B22 Réf. article 243-22360-15F
154 contacts, termination length 14.5 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type B22 Réf. article 243-22361-15F
154 contacts, termination length 14.5 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type B22 Réf. article 243-22371-15F
154 contacts, termination length 16 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type B22 Réf. article 243-22734-15F
154 contacts, termination length 14.5 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit

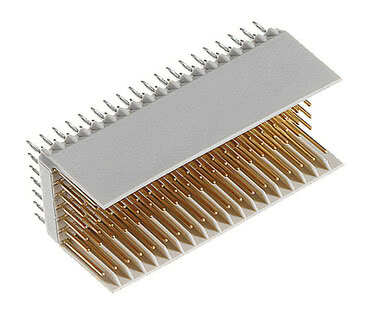

hm2.0 Male connector, type B19 Réf. article 243-23310-15
95 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type B19 Réf. article 243-23320-15
133 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type B19 Réf. article 243-23360-15F
133 contacts, termination length 14.5 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type B19 Réf. article 243-23361-15F
133 contacts, termination length 14.5 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type B19 Réf. article 243-23371-15F
133 contacts, termination length 16 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type B19 Réf. article 243-23700-15F
133 contacts, termination length 16 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type B19 Réf. article 243-23716-15F
133 contacts, termination length 14.5 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type C Réf. article 243-31010-15
55 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit

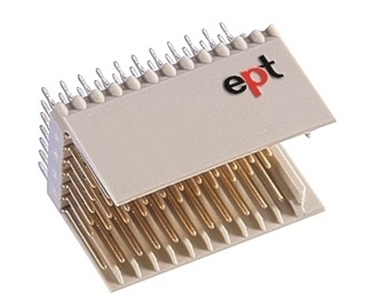

hm2.0 Male connector, type C Réf. article 243-31020-15
55 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type C Réf. article 243-31310-15
77 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type C Réf. article 243-31320-15
77 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit

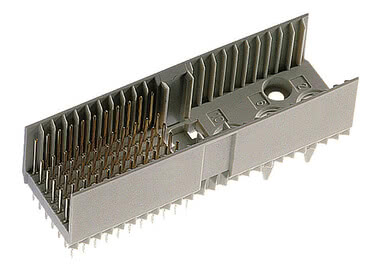

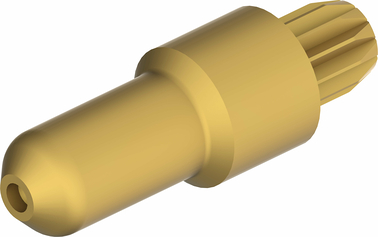

hm2.0 Male connector, type M Réf. article 243-41010-15
55 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
Alimentation
hm2.0 Male connector, type M Réf. article 243-41310-15
77 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
Alimentation

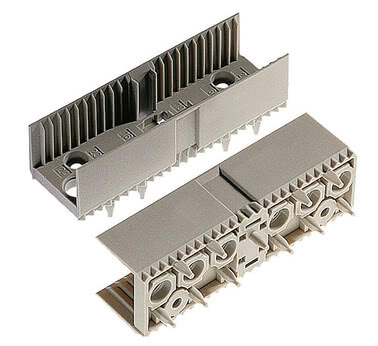

hm2.0 Male connector, type L Réf. article 243-51000
for PCB ≥ 1.44 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
Alimentation

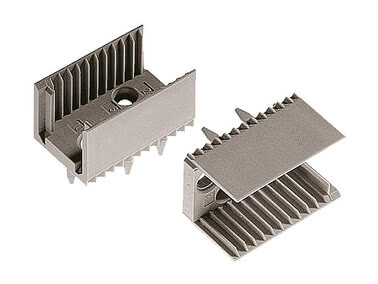

hm2.0 Male connector, type N Réf. article 243-52000
for PCB ≥ 1.44 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
Alimentation
hm2.0 Male connector, type AB25 Réf. article 243-61010-15
125 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type AB25 Réf. article 243-61310-15
169 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type AB25 Réf. article 243-61320-15
169 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type AB25 Réf. article 243-61360-15F
169 contacts, termination length 14.5 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit

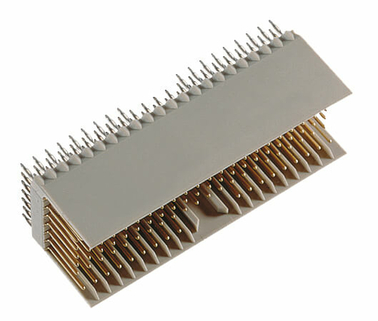

hm2.0 Male connector, type AB22 Réf. article 243-62010-15
110 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type AB22 Réf. article 243-62310-15
146 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type AB22 Réf. article 243-62320-15
146 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type AB22 Réf. article 243-62360-15F
146 contacts, termination length 14.5 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type AB19 Réf. article 243-63010-15
95 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type AB19 Réf. article 243-63310-15
127 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type AB19 Réf. article 243-63320-15
127 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type AB19 Réf. article 243-63360-15F
127 contacts, termination length 14.5 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit

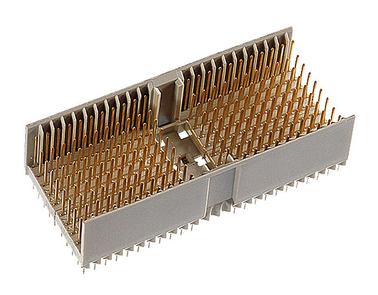

hm2.0 Male connector, type D Réf. article 245-11010-15
176 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type D Réf. article 245-11310-15
220 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit

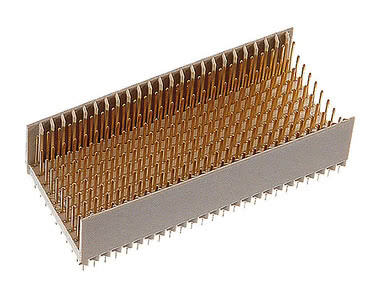

hm2.0 Male connector, type E Réf. article 245-21010-15
200 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type E Réf. article 245-21310-15
250 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type F Réf. article 245-31010-15
88 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type F Réf. article 245-31310-15
110 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit

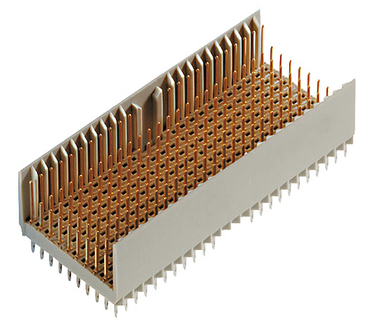

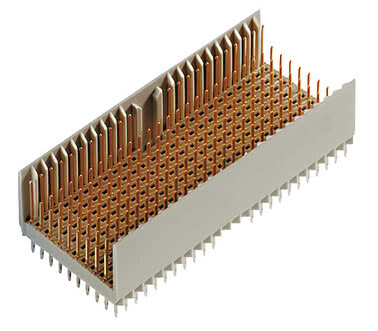

hm2.0 Male connector, type DE Réf. article 245-61010-15
200 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Male connector, type DE Réf. article 245-61310-15
244 contacts, termination length 3.7 mm, for PCB > 2.2 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
Accessories
hm2.0 Shroud C Réf. article 243-5511-1/1
for PCB 3.2 - 4.0 mm, x = 4.5 mm, y = 14.95 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud C Réf. article 243-5511-2/1
for PCB 4.0 - 4.8 mm, x = 3.7 mm, y = 14.15 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud C Réf. article 243-5511-3/1
for PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud C Réf. article 243-5511-4/1
for PCB 2.4 - 3.2 mm, x = 4.9 mm, y = 15.35 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud C Réf. article 243-5511-5/1
for PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud A Réf. article 243-5525-1/1
for PCB 3.2 - 4.0 mm, x = 4.5 mm, y = 14.95 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud A Réf. article 243-5525-2/1
for PCB 4.0 - 4.8 mm, x = 3.7 mm, y = 14.15 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud A Réf. article 243-5525-3/1
for PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud A Réf. article 243-5525-4/1
for PCB 2.4 - 3.2 mm, x = 4.9 mm, y = 15.35 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud A Réf. article 243-5525-5/1
for PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud B19 Réf. article 243-5619-1/1
for PCB 3.2 - 4.0 mm, x = 4.5 mm, y = 14.95 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud B19 Réf. article 243-5619-2/1
for PCB 4.0 - 4.8 mm, x = 3.7 mm, y = 14.15 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud B19 Réf. article 243-5619-3/1
for PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud B19 Réf. article 243-5619-4/1
for PCB 2.4 - 3.2 mm, x = 4.9 mm, y = 15.35 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud B19 Réf. article 243-5619-5/1
for PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud B22 Réf. article 243-5622-1/1
for PCB 3.2 - 4.0 mm, x = 4.5 mm, y = 14.95 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud B22 Réf. article 243-5622-2/1
for PCB 4.0 - 4.8 mm, x = 3.7 mm, y = 14.15 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud B22 Réf. article 243-5622-3/1
for PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud B22 Réf. article 243-5622-4/1
for PCB 2.4 - 3.2 mm, x = 4.9 mm, y = 15.35 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud B22 Réf. article 243-5622-5/1
for PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud B25 Réf. article 243-5625-1/1
for PCB 3.2 - 4.0 mm, x = 4.5 mm, y = 14.95 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud B25 Réf. article 243-5625-2/1
for PCB 4.0 - 4.8 mm, x = 3.7 mm, y = 14.15 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud B25 Réf. article 243-5625-3/1
for PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud B25 Réf. article 243-5625-4/1
for PCB 2.4 - 3.2 mm, x = 4.9 mm, y = 15.35 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud B25 Réf. article 243-5625-5/1
for PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud AB19 Réf. article 243-5719-1/1
for PCB 3.2 - 4.0 mm, x = 4.5 mm, y = 14.95 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud AB19 Réf. article 243-5719-2/1
for PCB 4.0 - 4.8 mm, x = 3.7 mm, y = 14.15 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud AB19 Réf. article 243-5719-3/1
for PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud AB19 Réf. article 243-5719-4/1
for PCB 2.4 - 3.2 mm, x = 4.9 mm, y = 15.35 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud AB19 Réf. article 243-5719-5/1
for PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud AB22 Réf. article 243-5722-1/1
for PCB 3.2 - 4.0 mm, x = 4.5 mm, y = 14.95 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud AB22 Réf. article 243-5722-2/1
for PCB 4.0 - 4.8 mm, x = 3.7 mm, y = 14.15 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud AB22 Réf. article 243-5722-3/1
for PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud AB22 Réf. article 243-5722-4/1
for PCB 2.4 - 3.2 mm, x = 4.9 mm, y = 15.35 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud AB22 Réf. article 243-5722-5/1
for PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud AB25 Réf. article 243-5725-1/1
for PCB 3.2 - 4.0 mm, x = 4.5 mm, y = 14.95 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud AB25 Réf. article 243-5725-2/1
for PCB 4.0 - 4.8 mm, x = 3.7 mm, y = 14.15 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud AB25 Réf. article 243-5725-3/1
for PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud AB25 Réf. article 243-5725-4/1
for PCB 2.4 - 3.2 mm, x = 4.9 mm, y = 15.35 mm, tested according to IEC 61076-4-101
À angle droit
hm2.0 Shroud AB25 Réf. article 243-5725-5/1
for PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, tested according to IEC 61076-4-101
À angle droit

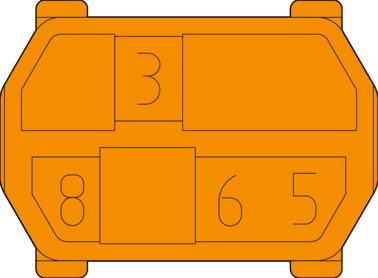

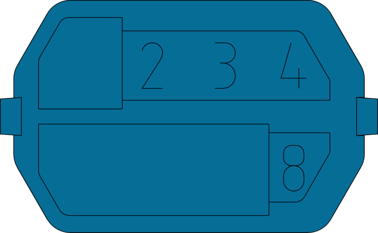

hm2.0 Coding key male connector Réf. article 243-8011
for hm male connectors, Nut brown RAL 8011
À angle droit
hm2.0 Coding key male connector Réf. article 243-8012
for hm male connectors, Strawberry red RAL 3018, Telephony Specification
À angle droit
hm2.0 Coding key male connector Réf. article 243-8013
for hm male connectors, Blue lilac RAL 4005
À angle droit
hm2.0 Coding key male connector Réf. article 243-8014
for hm male connectors, Brilliant blue RAL 5007, 5.0 V cPCI
À angle droit
hm2.0 Coding key male connector Réf. article 243-8021
for hm male connectors, Reseda green RAL 6011
À angle droit
hm2.0 Coding key male connector Réf. article 243-8031
for hm male connectors, Cadmium yellow RAL 1021, 3.3 V cPCI
À angle droit
hm2.0 Coding key male connector Réf. article 243-8032
for hm male connectors, Slate grey RAL 7015
À angle droit
hm2.0 Coding key male connector Réf. article 243-8033
for hm male connectors, Steel blue RAL 5011
À angle droit
hm2.0 Coding key male connector Réf. article 243-8034
for hm male connectors, Pastel orange RAL 2003
À angle droit
hm2.0 Coding key male connector Réf. article 243-8041
for hm male connectors, Ocher yellow RAL 1024
À angle droit
hm2.0 lower shield, type A Réf. article 244-11600-1
22 contacts, termination length 3.4 mm, for PCB ≥ 1.44 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 lower shield, type B25 Réf. article 244-21600-1
25 contacts, termination length 3.4 mm, for PCB ≥ 1.44 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 lower shield, type B22 Réf. article 244-22600-1
22 contacts, termination length 3.4 mm, for PCB ≥ 1.44 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 lower shield, type B19 Réf. article 244-23600-1
19 contacts, termination length 3.4 mm, for PCB ≥ 1.44 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 lower shield, type C Réf. article 244-31600-1
11 contacts, termination length 3.4 mm, for PCB ≥ 1.44 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 Coding key female connector Réf. article 244-8011
for hm female connectors, Nut brown RAL 8011
À angle droit
hm2.0 Coding key female connector Réf. article 244-8012
for hm female connectors, Strawberry red RAL 3018, Telephony Specification
À angle droit
hm2.0 Coding key female connector Réf. article 244-8013
for hm female connectors, Blue lilac RAL 4005
À angle droit
hm2.0 Coding key female connector Réf. article 244-8014
for hm female connectors, Brilliant blue RAL 5007, 5.0 V cPCI
À angle droit
hm2.0 Coding key female connector Réf. article 244-8021
for hm female connectors, Reseda green RAL 6011
À angle droit
hm2.0 Coding key female connector Réf. article 244-8031
for hm female connectors, Cadmium yellow RAL 1021, 3.3 V cPCI
À angle droit
hm2.0 Coding key female connector Réf. article 244-8032
for hm female connectors, Slate grey RAL 7015
À angle droit
hm2.0 Coding key female connector Réf. article 244-8033
for hm female connectors, Steel blue RAL 5011
À angle droit
hm2.0 Coding key female connector Réf. article 244-8034
for hm female connectors, Pastel orange RAL 2003
À angle droit
hm2.0 Coding key female connector Réf. article 244-8041
for hm female connectors, Ocher yellow RAL 1024
À angle droit
hm2.0 lower shield, type D Réf. article 246-11600-1
22 contacts, termination length 3.4 mm, for PCB ≥ 1.44 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 lower shield, type E Réf. article 246-21600-1
25 contacts, termination length 3.4 mm, for PCB ≥ 1.44 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
hm2.0 lower shield, type F Réf. article 246-31600-1
11 contacts, termination length 3.4 mm, for PCB ≥ 1.44 mm, tested according to IEC 61076-4-101
À angle droit
Technologie press-fit
Caractéristiques :
Les connecteurs hm2.0 sont notamment utilisés avec CompactPCI. Il s’agit d’une norme PICMG pour les systèmes haut de gamme en technologie 19 pouces avec fond de panier passif. Grâce à leur conception robuste et à des débits de transfert de données allant jusqu’à 3,125 Gbit/s, ils répondent à des exigences élevées en termes de performances, de robustesse et de fiabilité. Le connecteur hm2.0 est de plus en plus utilisé aussi pour des applications industrielles, en raison de son système d’enfichage robuste et de son pas de 2 mm qui assure une densité de contact élevée. Le connecteur est disponible avec 5 ou 8 séries de signaux et 12 différentes longueurs de broche.
aperçu détaillé
aperçu détaillé
La norme CEI 61076-4-101 :
La série de connecteurs métriques durs ept hm2.0 a été développée et fabriquée conformément à la norme internationale CEI 61076-4-101. Les utilisateurs sont ainsi assurés de disposer d’une norme mondiale pour la connexion de circuits imprimés au moyen de connecteurs multibroches. Les circuits imprimés peuvent être facilement échangés d’un système à l’autre. Des paramètres importants tels que la fixation, le blindage et le codage restent compatibles au-delà de l’application.
Les connecteurs ept hm2.0 sont conçus avec un pas métrique de 2 mm. Ces connecteurs peuvent facilement être alignés sans interrompre le pas de 2 mm au niveau des attachements. Cette disposition en trame offre des avantages, principalement dans la conception du circuit imprimé, car il n’y a pas de perte d’espace dans les modules individuels de connecteur.
Les modules A, D, L et M sont équipés d’un bloc multifonction. Ce bloc peut accueillir des dispositifs de codage prévus par la norme. Les guides moulés par injection garantissent un alignement correct des connecteurs mâles et femelles entre eux ainsi qu’une protection anti-rotation avant le contact. Les dispositifs de codage sont engagés et désengagés par un simple outil de branchement et d’extraction.
ept propose quatre longueurs différentes pour les connecteurs mâles hm2.0 pour le côté raccord et trois longueurs pour le côté enfichage. Les différentes longueurs de raccord sont nécessaires pour établir ou interrompre certaines lignes de signaux ou de masse en premier lieu lors du branchement ou du débranchement de modules. Les longs raccords de 11,25 mm sont principalement nécessaires pour les rangées de blindage z et f.
Pour un meilleur alignement et pour éviter la torsion des connecteurs, les corps isolants sont munis de chanfreins aux extrémités. Ces chanfreins assurent un positionnement précis sur le circuit imprimé et donnent aux modules la tenue nécessaire les uns sur les autres.
Afin d’éviter la confusion des circuits imprimés, le codage des connecteurs est essentiel dans un système BUS moderne. La possibilité de codage est déjà spécifiée dans la norme CEI 61076-4-101. Les dispositifs de codage peuvent être encliquetés manuellement dans le bloc multifonctionnel des connecteurs de type A, D, L et M. Les différents dispositifs sont codés par couleur et peuvent ainsi être rapidement identifiés visuellement.
Les connecteurs ept hm2.0 sont conçus avec un pas métrique de 2 mm. Ces connecteurs peuvent facilement être alignés sans interrompre le pas de 2 mm au niveau des attachements. Cette disposition en trame offre des avantages, principalement dans la conception du circuit imprimé, car il n’y a pas de perte d’espace dans les modules individuels de connecteur.
Les modules A, D, L et M sont équipés d’un bloc multifonction. Ce bloc peut accueillir des dispositifs de codage prévus par la norme. Les guides moulés par injection garantissent un alignement correct des connecteurs mâles et femelles entre eux ainsi qu’une protection anti-rotation avant le contact. Les dispositifs de codage sont engagés et désengagés par un simple outil de branchement et d’extraction.
ept propose quatre longueurs différentes pour les connecteurs mâles hm2.0 pour le côté raccord et trois longueurs pour le côté enfichage. Les différentes longueurs de raccord sont nécessaires pour établir ou interrompre certaines lignes de signaux ou de masse en premier lieu lors du branchement ou du débranchement de modules. Les longs raccords de 11,25 mm sont principalement nécessaires pour les rangées de blindage z et f.
Pour un meilleur alignement et pour éviter la torsion des connecteurs, les corps isolants sont munis de chanfreins aux extrémités. Ces chanfreins assurent un positionnement précis sur le circuit imprimé et donnent aux modules la tenue nécessaire les uns sur les autres.
Afin d’éviter la confusion des circuits imprimés, le codage des connecteurs est essentiel dans un système BUS moderne. La possibilité de codage est déjà spécifiée dans la norme CEI 61076-4-101. Les dispositifs de codage peuvent être encliquetés manuellement dans le bloc multifonctionnel des connecteurs de type A, D, L et M. Les différents dispositifs sont codés par couleur et peuvent ainsi être rapidement identifiés visuellement.
Modularité de système hm2.0
Les modules ept hm2.0 offrent un certain nombre de possibilités pour optimiser les grandes densités de contact. Surtout en combinaison avec des connexions coaxiales ou à fibre optique.
Les connexions peuvent être réalisées à partir de 50 mm de longueur, en utilisant le module de type A, par incréments de 25 mm jusqu’à une longueur totale quelconque.
Les connecteurs avec un bloc multifonction (types A, M, L) sont de préférence disposés au début d’une rangée de connecteurs. Le module de type B, en revanche, n’est placé qu’entre d’autres modules.
Les modules 25 mm de types C et N sont placés à l’extrémité d’une rangée de connecteurs en raison de leur protection contre les inversions de polarité. L’enfichage correct des modules est assuré par les dispositifs de codage dans le bloc multifonction et par les modules de types C et N.
Les connexions peuvent être réalisées à partir de 50 mm de longueur, en utilisant le module de type A, par incréments de 25 mm jusqu’à une longueur totale quelconque.
Les connecteurs avec un bloc multifonction (types A, M, L) sont de préférence disposés au début d’une rangée de connecteurs. Le module de type B, en revanche, n’est placé qu’entre d’autres modules.
Les modules 25 mm de types C et N sont placés à l’extrémité d’une rangée de connecteurs en raison de leur protection contre les inversions de polarité. L’enfichage correct des modules est assuré par les dispositifs de codage dans le bloc multifonction et par les modules de types C et N.
hm2.0 pour les applications à haut débit
Des applications à haut débit peuvent être réalisées avec les connecteurs hm2.0 d’ept. Des taux de transfert de données allant jusqu’à 3,125 Gbit/s ont été démontrés dans les conditions suivantes.
- Deux paires de connecteurs hm2.0 d’ept
- Deux cartes standard FR4 d’une épaisseur de 1,6 mm et d’une longueur de piste conductrice de 115 mm
- Un fond de panier standard FR4 d’une épaisseur de 4,4 mm et d’une longueur de piste conductrice de 400 mm
- Attention particulière aux perturbations de connexion, à l’effet de stub, à l’effet de peau et aux pertes diélectriques dans la conception des applications
Nous nous ferons un plaisir de vous fournir de plus amples détails et la documentation technique pertinente concernant les applications à grande vitesse utilisant des connecteurs hm2.0. N’hésitez pas à nous contacter.
