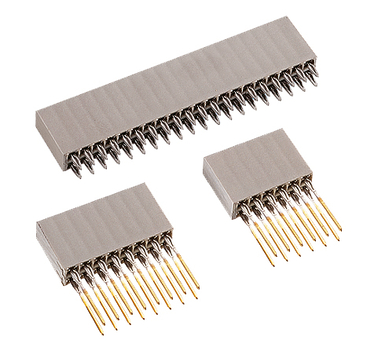

Connecteur mâle et femelle Varpol

Qualité supérieure, variabilité et robustesse Les connecteurs mâles et femelles VarPol d’ept offrent un large éventail d’options pour connecter des circuits imprimés entre eux. 1 rangée ou 2 rangées, un nombre de contacts variable, différentes longueurs de raccord, droits ou coudés : à vous de choisir ! En outre, les connecteurs peuvent être aisément juxtaposés. La zone press-fit Tcom press® éprouvée vous offre également la possibilité d’éliminer le processus de soudage tout en augmentant considérablement la sécurité des contacts.

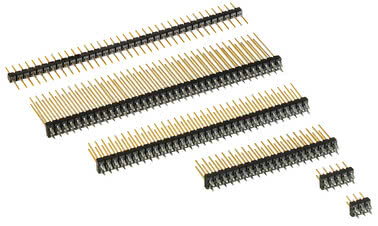

VarPol Stiftleiste gerade Foto

Caractéristiques

  • Grand choix de longueurs de contact et de raccordement
  • Choix des niveaux de qualité : 50 et 250 cycles d’enfichage
  • Connecteurs juxtaposables
  • Traitement simple et peu coûteux
  • Zone press-fit Tcom press®
  • Ressort Varpol aussi en technologie de soudage
  • Coudé et droit, 1 rangée et 2 rangées

Applications

  • Espacement carte-à-carte de 11,45 mm à 35,45 mm
  • Élimination du processus de soudage grâce à l’insertion en force (press-fit)
Filter
Straight pin header

VarPol Straight pin header 1-row Réf. article 971-nn006-b1

VarPol Stiftleiste gerade Foto
length mating face (Y) = 16.6 mm, Press-fit, termination length 3.4 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row, b in part number defines Performance Level of mating side
Parallèle
Technologie press-fit
VarPol Straight pin header 1-row Réf. article 971-nn006-b1 - Données techniques

Socles

Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Distance de circuit imprimé23.05 mm - 27.05 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 1-row Réf. article 971-nn009-b1

VarPol Stiftleiste gerade Foto
length mating face (Y) = 6.7 mm, Press-fit, termination length 3.4 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row, b in part number defines Performance Level of mating side
Parallèle
Technologie press-fit
VarPol Straight pin header 1-row Réf. article 971-nn009-b1 - Données techniques

Socles

Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Distance de circuit imprimé13.95 mm - 17.15 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 1-row Réf. article 971-nn010-b1

VarPol Stiftleiste gerade Foto
length mating face (Y) = 5.2 mm, Press-fit, termination length 3.4 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row, b in part number defines Performance Level of mating side
Parallèle
Technologie press-fit
VarPol Straight pin header 1-row Réf. article 971-nn010-b1 - Données techniques

Socles

Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Distance de circuit imprimé13.95 mm - 15.65 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 1-row Réf. article 971-nn011-b1

VarPol Stiftleiste gerade Foto
length mating face (Y) = 8.0 mm, Press-fit, termination length 3.4 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row, b in part number defines Performance Level of mating side
Parallèle
Technologie press-fit
VarPol Straight pin header 1-row Réf. article 971-nn011-b1 - Données techniques

Socles

Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Distance de circuit imprimé14.45 mm - 18.45 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 1-row Réf. article 971-nn012-b1

VarPol Stiftleiste gerade Foto
length mating face (Y) = 10.2 mm, Press-fit, termination length 3.4 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row, b in part number defines Performance Level of mating side
Parallèle
Technologie press-fit
VarPol Straight pin header 1-row Réf. article 971-nn012-b1 - Données techniques

Socles

Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Distance de circuit imprimé16.65 mm - 20.65 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 1-row Réf. article 971-nn013-b1

VarPol Stiftleiste gerade Foto
length mating face (Y) = 13.0 mm, Press-fit, termination length 3.4 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row, b in part number defines Performance Level of mating side
Parallèle
Technologie press-fit
VarPol Straight pin header 1-row Réf. article 971-nn013-b1 - Données techniques

Socles

Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Distance de circuit imprimé19.45 mm - 23.45 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 1-row Réf. article 971-nn018-b1

VarPol Stiftleiste gerade Foto
length mating face (Y) = 17.5 mm, Press-fit, termination length 3.4 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row, b in part number defines Performance Level of mating side
Parallèle
Technologie press-fit
VarPol Straight pin header 1-row Réf. article 971-nn018-b1 - Données techniques

Socles

Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Distance de circuit imprimé23.95 mm - 27.95 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 1-row Réf. article 971-nn019-b1

VarPol Stiftleiste gerade Foto
length mating face (Y) = 25.0 mm, Press-fit, termination length 3.4 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row, b in part number defines Performance Level of mating side
Parallèle
Technologie press-fit
VarPol Straight pin header 1-row Réf. article 971-nn019-b1 - Données techniques

Socles

Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Distance de circuit imprimé31.45 mm - 35.45 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 1-row Réf. article 971-nn020-ba

VarPol Stiftleiste gerade Foto
length mating face (Y) = 5.2 mm, Press-fit, termination length 6.5 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row, b in part number defines Performance Level of mating side; a defines Performance Level of termination side
Parallèle
Technologie press-fit
VarPol Straight pin header 1-row Réf. article 971-nn020-ba - Données techniques

Socles

Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement6.5 mm
Distance de circuit imprimé11.45 mm - 13 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 1-row Réf. article 971-nn021-ba

VarPol Stiftleiste gerade Foto
length mating face (Y) = 8.0 mm, Press-fit, termination length 6.5 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row, b in part number defines Performance Level of mating side; a defines Performance Level of termination side
Parallèle
Technologie press-fit
VarPol Straight pin header 1-row Réf. article 971-nn021-ba - Données techniques

Socles

Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement6.5 mm
Distance de circuit imprimé14.45 mm - 18.45 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 1-row Réf. article 971-nn022-ba

VarPol Stiftleiste gerade Foto
length mating face (Y) = 10.2 mm, Press-fit, termination length 6.5 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row, b in part number defines Performance Level of mating side; a defines Performance Level of termination side
Parallèle
Technologie press-fit
VarPol Straight pin header 1-row Réf. article 971-nn022-ba - Données techniques

Socles

Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement6.5 mm
Distance de circuit imprimé16.65 mm - 20.65 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 1-row Réf. article 971-nn023-ba

VarPol Stiftleiste gerade Foto
length mating face (Y) = 13.0 mm, Press-fit, termination length 6.5 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row, b in part number defines Performance Level of mating side; a defines Performance Level of termination side
Parallèle
Technologie press-fit
VarPol Straight pin header 1-row Réf. article 971-nn023-ba - Données techniques

Socles

Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement6.5 mm
Distance de circuit imprimé19.45 mm - 23.45 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 1-row Réf. article 971-nn026-b1

VarPol Stiftleiste gerade Foto
length mating face (Y) = 15.7 mm, Press-fit, termination length 3.4 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row, b in part number defines Performance Level of mating side
Parallèle
Technologie press-fit
VarPol Straight pin header 1-row Réf. article 971-nn026-b1 - Données techniques

Socles

Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Distance de circuit imprimé22.15 mm - 26.15 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 1-row Réf. article 971-nn029-ba

VarPol Stiftleiste gerade Foto
length mating face (Y) = 25.0 mm, Press-fit, termination length 6.5 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row, b in part number defines Performance Level of mating side; a defines Performance Level of termination side
Parallèle
Technologie press-fit
VarPol Straight pin header 1-row Réf. article 971-nn029-ba - Données techniques

Socles

Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement6.5 mm
Distance de circuit imprimé31.45 mm - 35.45 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 1-row Réf. article 971-nn039-ba

VarPol Stiftleiste gerade Foto
length mating face (Y) = 6.7 mm, Press-fit, termination length 6.5 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row, b in part number defines Performance Level of mating side; a defines Performance Level of termination side
Parallèle
Technologie press-fit
VarPol Straight pin header 1-row Réf. article 971-nn039-ba - Données techniques

Socles

Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement6.5 mm
Distance de circuit imprimé13.95 mm - 17.15 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 1-row Réf. article 971-nn050-ba

VarPol Stiftleiste gerade Foto
length mating face (Y) = 5.2 mm, Press-fit, termination length 11 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row, b in part number defines Performance Level of mating side; a defines Performance Level of termination side
Parallèle
Technologie press-fit
VarPol Straight pin header 1-row Réf. article 971-nn050-ba - Données techniques

Socles

Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement11 mm
Distance de circuit imprimé13.95 mm - 15.65 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 1-row Réf. article 971-nn051-ba

VarPol Stiftleiste gerade Foto
length mating face (Y) = 8.0 mm, Press-fit, termination length 11 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row, b in part number defines Performance Level of mating side; a defines Performance Level of termination side
Parallèle
Technologie press-fit
VarPol Straight pin header 1-row Réf. article 971-nn051-ba - Données techniques

Socles

Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement11 mm
Distance de circuit imprimé14.45 mm - 18.45 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 1-row Réf. article 971-nn053-ba

VarPol Stiftleiste gerade Foto
length mating face (Y) = 13.0 mm, Press-fit, termination length 11 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row, b in part number defines Performance Level of mating side; a defines Performance Level of termination side
Parallèle
Technologie press-fit
VarPol Straight pin header 1-row Réf. article 971-nn053-ba - Données techniques

Socles

Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement11 mm
Distance de circuit imprimé19.45 mm - 23.45 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 2-row Réf. article 972-nn006-b1

VarPol Stiftleiste gerade Foto
length mating face (Y) = 16.6 mm, Press-fit, termination length 3.4 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row, b in part number defines Performance Level of mating side
Parallèle
Technologie press-fit
VarPol Straight pin header 2-row Réf. article 972-nn006-b1 - Données techniques

Socles

Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Distance de circuit imprimé23.05 mm - 27.05 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 2-row Réf. article 972-nn009-b1

VarPol Stiftleiste gerade Foto
length mating face (Y) = 6.7 mm, Press-fit, termination length 3.4 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row, b in part number defines Performance Level of mating side
Parallèle
Technologie press-fit
VarPol Straight pin header 2-row Réf. article 972-nn009-b1 - Données techniques

Socles

Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Distance de circuit imprimé13.95 mm - 17.15 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 2-row Réf. article 972-nn010-b1

VarPol Stiftleiste gerade Foto
length mating face (Y) = 5.2 mm, Press-fit, termination length 3.4 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row, b in part number defines Performance Level of mating side
Parallèle
Technologie press-fit
VarPol Straight pin header 2-row Réf. article 972-nn010-b1 - Données techniques

Socles

Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Distance de circuit imprimé13.95 mm - 15.65 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 2-row Réf. article 972-nn011-b1

VarPol Stiftleiste gerade Foto
length mating face (Y) = 8.0 mm, Press-fit, termination length 3.4 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row, b in part number defines Performance Level of mating side
Parallèle
Technologie press-fit
VarPol Straight pin header 2-row Réf. article 972-nn011-b1 - Données techniques

Socles

Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Distance de circuit imprimé14.45 mm - 18.45 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 2-row Réf. article 972-nn012-b1

VarPol Stiftleiste gerade Foto
length mating face (Y) = 10.2 mm, Press-fit, termination length 3.4 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row, b in part number defines Performance Level of mating side
Parallèle
Technologie press-fit
VarPol Straight pin header 2-row Réf. article 972-nn012-b1 - Données techniques

Socles

Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Distance de circuit imprimé16.65 mm - 20.65 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 2-row Réf. article 972-nn013-b1

VarPol Stiftleiste gerade Foto
length mating face (Y) = 13.0 mm, Press-fit, termination length 3.4 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row, b in part number defines Performance Level of mating side
Parallèle
Technologie press-fit
VarPol Straight pin header 2-row Réf. article 972-nn013-b1 - Données techniques

Socles

Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Distance de circuit imprimé19.45 mm - 23.45 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 2-row Réf. article 972-nn018-b1

VarPol Stiftleiste gerade Foto
length mating face (Y) = 17.5 mm, Press-fit, termination length 3.4 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row, b in part number defines Performance Level of mating side
Parallèle
Technologie press-fit
VarPol Straight pin header 2-row Réf. article 972-nn018-b1 - Données techniques

Socles

Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Distance de circuit imprimé23.95 mm - 27.95 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 2-row Réf. article 972-nn019-b1

VarPol Stiftleiste gerade Foto
length mating face (Y) = 25.0 mm, Press-fit, termination length 3.4 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row, b in part number defines Performance Level of mating side
Parallèle
Technologie press-fit
VarPol Straight pin header 2-row Réf. article 972-nn019-b1 - Données techniques

Socles

Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Distance de circuit imprimé31.45 mm - 35.45 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 2-row Réf. article 972-nn020-ba

VarPol Stiftleiste gerade Foto
length mating face (Y) = 5.2 mm, Press-fit, termination length 6.5 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row, b in part number defines Performance Level of mating side; a defines Performance Level of termination side
Parallèle
Technologie press-fit
VarPol Straight pin header 2-row Réf. article 972-nn020-ba - Données techniques

Socles

Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement6.5 mm
Distance de circuit imprimé11.45 mm - 13 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 2-row Réf. article 972-nn021-ba

VarPol Stiftleiste gerade Foto
length mating face (Y) = 8.0 mm, Press-fit, termination length 6.5 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row, b in part number defines Performance Level of mating side; a defines Performance Level of termination side
Parallèle
Technologie press-fit
VarPol Straight pin header 2-row Réf. article 972-nn021-ba - Données techniques

Socles

Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement6.5 mm
Distance de circuit imprimé14.45 mm - 18.45 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 2-row Réf. article 972-nn022-ba

VarPol Stiftleiste gerade Foto
length mating face (Y) = 10.2 mm, Press-fit, termination length 6.5 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row, b in part number defines Performance Level of mating side; a defines Performance Level of termination side
Parallèle
Technologie press-fit
VarPol Straight pin header 2-row Réf. article 972-nn022-ba - Données techniques

Socles

Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement6.5 mm
Distance de circuit imprimé16.65 mm - 20.65 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 2-row Réf. article 972-nn023-ba

VarPol Stiftleiste gerade Foto
length mating face (Y) = 13.0 mm, Press-fit, termination length 6.5 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row, b in part number defines Performance Level of mating side; a defines Performance Level of termination side
Parallèle
Technologie press-fit
VarPol Straight pin header 2-row Réf. article 972-nn023-ba - Données techniques

Socles

Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement6.5 mm
Distance de circuit imprimé19.45 mm - 23.45 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 2-row Réf. article 972-nn026-b1

VarPol Stiftleiste gerade Foto
length mating face (Y) = 15.7 mm, Press-fit, termination length 3.4 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row, b in part number defines Performance Level of mating side
Parallèle
Technologie press-fit
VarPol Straight pin header 2-row Réf. article 972-nn026-b1 - Données techniques

Socles

Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Distance de circuit imprimé22.15 mm - 26.15 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 2-row Réf. article 972-nn029-ba

VarPol Stiftleiste gerade Foto
length mating face (Y) = 25.0 mm, Press-fit, termination length 6.5 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row, b in part number defines Performance Level of mating side; a defines Performance Level of termination side
Parallèle
Technologie press-fit
VarPol Straight pin header 2-row Réf. article 972-nn029-ba - Données techniques

Socles

Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement6.5 mm
Distance de circuit imprimé31.45 mm - 35.45 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 2-row Réf. article 972-nn039-ba

VarPol Stiftleiste gerade Foto
length mating face (Y) = 6.7 mm, Press-fit, termination length 6.5 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row, b in part number defines Performance Level of mating side; a defines Performance Level of termination side
Parallèle
Technologie press-fit
VarPol Straight pin header 2-row Réf. article 972-nn039-ba - Données techniques

Socles

Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement6.5 mm
Distance de circuit imprimé13.95 mm - 17.15 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 2-row Réf. article 972-nn050-ba

VarPol Stiftleiste gerade Foto
length mating face (Y) = 5.2 mm, Press-fit, termination length 11 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row, b in part number defines Performance Level of mating side; a defines Performance Level of termination side
Parallèle
Technologie press-fit
VarPol Straight pin header 2-row Réf. article 972-nn050-ba - Données techniques

Socles

Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement11 mm
Distance de circuit imprimé13.95 mm - 15.65 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 2-row Réf. article 972-nn051-ba

VarPol Stiftleiste gerade Foto
length mating face (Y) = 8.0 mm, Press-fit, termination length 11 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row, b in part number defines Performance Level of mating side; a defines Performance Level of termination side
Parallèle
Technologie press-fit
VarPol Straight pin header 2-row Réf. article 972-nn051-ba - Données techniques

Socles

Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement11 mm
Distance de circuit imprimé14.45 mm - 18.45 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 0.9 N
Tension de fonctionnementmin 0.6 N
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 2-row Réf. article 972-nn053-ba

VarPol Stiftleiste gerade Foto
length mating face (Y) = 13.0 mm, Press-fit, termination length 11 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row, b in part number defines Performance Level of mating side; a defines Performance Level of termination side
Parallèle
Technologie press-fit
VarPol Straight pin header 2-row Réf. article 972-nn053-ba - Données techniques

Socles

Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement11 mm
Distance de circuit imprimé19.45 mm - 23.45 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 0.9 N
Tension de fonctionnementmin 0.6 N
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 2-row Réf. article 972-nn090-9a

length mating face (Y) = 0.0 mm, Press-fit, termination length 6,5 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row, a defines Performance Level of termination side
Parallèle
Technologie press-fit
VarPol Straight pin header 2-row Réf. article 972-nn090-9a - Données techniques

Socles

Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement6,5 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 0.9 N
Tension de fonctionnementmin 0.6 N
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Straight pin header 2-row Réf. article 972-nn091-9a

length mating face (Y) = 0.0 mm, Press-fit, termination length 9 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row, a defines Performance Level of termination side
Parallèle
Technologie press-fit
VarPol Straight pin header 2-row Réf. article 972-nn091-9a - Données techniques

Socles

Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement9 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 0.9 N
Tension de fonctionnementmin 0.6 N
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe
Female connectors

VarPol Female connector 1-row Réf. article 961-40nn2-03

VarPol FL Foto
Performance Level 3, solder, termination length 3.4 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row
Parallèle
À angle droit
Contact traversant brasé
VarPol Female connector 1-row Réf. article 961-40nn2-03 - Données techniques

Socles

Catégorie de qualité3
Nombre de contacts2 - 36
Technique de raccordementsolder
Longueur de raccordement3.4 mm
Distance de circuit imprimé11.45 mm - 23.35 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 1-row Réf. article 961-40nn2-12

VarPol FL Foto
Performance Level 3, solder, termination length 12.2 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row
Parallèle
À angle droit
Contact traversant brasé
VarPol Female connector 1-row Réf. article 961-40nn2-12 - Données techniques

Socles

Catégorie de qualité3
Nombre de contacts2 - 36
Technique de raccordementsolder
Longueur de raccordement3.4 mm
Distance de circuit imprimé11.45 mm - 23.35 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 1-row Réf. article 961-40nn6-03

VarPol FL Foto
Performance Level 2, solder, termination length 3.4 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row
Parallèle
À angle droit
Contact traversant brasé
VarPol Female connector 1-row Réf. article 961-40nn6-03 - Données techniques

Socles

Catégorie de qualité2
Nombre de contacts2 - 36
Technique de raccordementsolder
Longueur de raccordement3.4 mm
Distance de circuit imprimé11.45 mm - 23.35 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 1-row Réf. article 961-40nn6-12

VarPol FL Foto
Performance Level 2, solder, termination length 12.2 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row
Parallèle
À angle droit
Contact traversant brasé
VarPol Female connector 1-row Réf. article 961-40nn6-12 - Données techniques

Socles

Catégorie de qualité2
Nombre de contacts2 - 36
Technique de raccordementsolder
Longueur de raccordement3.4 mm
Distance de circuit imprimé11.45 mm - 23.35 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 1-row Réf. article 961-60nn2-03

VarPol FL Foto
Performance Level 3, Press-fit, termination length 3.4 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row
Parallèle
À angle droit
Technologie press-fit
VarPol Female connector 1-row Réf. article 961-60nn2-03 - Données techniques

Socles

Catégorie de qualité3
Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Distance de circuit imprimé11.45 mm - 23.35 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 1-row Réf. article 961-60nn2-07

VarPol FL Foto
Performance Level 3, Press-fit, termination length 8.05 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row
Parallèle
À angle droit
Technologie press-fit
VarPol Female connector 1-row Réf. article 961-60nn2-07 - Données techniques

Socles

Catégorie de qualité3
Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement8.05 mm
Distance de circuit imprimé11.45 mm - 14.4 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 1-row Réf. article 961-60nn2-12

VarPol FL Foto
Performance Level 3, Press-fit, termination length 12.2 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row
Parallèle
À angle droit
Technologie press-fit
VarPol Female connector 1-row Réf. article 961-60nn2-12 - Données techniques

Socles

Catégorie de qualité3
Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement12.2 mm
Distance de circuit imprimé14.55 mm - 18.55 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 1-row Réf. article 961-60nn2-17

VarPol FL Foto
Performance Level 3, Press-fit, termination length 17 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row
Parallèle
À angle droit
Technologie press-fit
VarPol Female connector 1-row Réf. article 961-60nn2-17 - Données techniques

Socles

Catégorie de qualité3
Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement17 mm
Distance de circuit imprimé19.35 mm - 23.35 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 1-row Réf. article 961-60nn6-03

VarPol FL Foto
Performance Level 2, Press-fit, termination length 3.4 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row
Parallèle
À angle droit
Technologie press-fit
VarPol Female connector 1-row Réf. article 961-60nn6-03 - Données techniques

Socles

Catégorie de qualité2
Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Distance de circuit imprimé11.45 mm - 23.35 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 1-row Réf. article 961-60nn6-07

VarPol FL Foto
Performance Level 2, Press-fit, termination length 8.05 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row
Parallèle
À angle droit
Technologie press-fit
VarPol Female connector 1-row Réf. article 961-60nn6-07 - Données techniques

Socles

Catégorie de qualité2
Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement8.05 mm
Distance de circuit imprimé11.45 mm - 14.4 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 1-row Réf. article 961-60nn6-12

VarPol FL Foto
Performance Level 2, Press-fit, termination length 12.2 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row
Parallèle
À angle droit
Technologie press-fit
VarPol Female connector 1-row Réf. article 961-60nn6-12 - Données techniques

Socles

Catégorie de qualité2
Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement12.2 mm
Distance de circuit imprimé14.55 mm - 18.55 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 1-row Réf. article 961-60nn6-17

VarPol FL Foto
Performance Level 2, Press-fit, termination length 17 mm, 2 - 36 contacts (nn in part number = pins / row), 1-row
Parallèle
À angle droit
Technologie press-fit
VarPol Female connector 1-row Réf. article 961-60nn6-17 - Données techniques

Socles

Catégorie de qualité2
Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement17 mm
Distance de circuit imprimé19.35 mm - 23.35 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 2-row Réf. article 962-40nn2-03

VarPol FL Foto
Performance Level 3, solder, termination length 3.4 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row
Parallèle
À angle droit
Contact traversant brasé
VarPol Female connector 2-row Réf. article 962-40nn2-03 - Données techniques

Socles

Catégorie de qualité3
Nombre de contacts2 - 108
Technique de raccordementsolder
Longueur de raccordement3.4 mm
Distance de circuit imprimé11.45 mm - 23.35 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 2-row Réf. article 962-40nn2-12

VarPol FL Foto
Performance Level 3, solder, termination length 12.2 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row
Parallèle
À angle droit
Contact traversant brasé
VarPol Female connector 2-row Réf. article 962-40nn2-12 - Données techniques

Socles

Catégorie de qualité3
Nombre de contacts2 - 108
Technique de raccordementsolder
Longueur de raccordement3.4 mm
Distance de circuit imprimé11.45 mm - 23.35 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 2-row Réf. article 962-40nn6-03

VarPol FL Foto
Performance Level 2, solder, termination length 3.4 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row
Parallèle
À angle droit
Contact traversant brasé
VarPol Female connector 2-row Réf. article 962-40nn6-03 - Données techniques

Socles

Catégorie de qualité2
Nombre de contacts2 - 108
Technique de raccordementsolder
Longueur de raccordement3.4 mm
Distance de circuit imprimé11.45 mm - 23.35 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 2-row Réf. article 962-40nn6-12

VarPol FL Foto
Performance Level 2, solder, termination length 12.2 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row
Parallèle
À angle droit
Contact traversant brasé
VarPol Female connector 2-row Réf. article 962-40nn6-12 - Données techniques

Socles

Catégorie de qualité2
Nombre de contacts2 - 108
Technique de raccordementsolder
Longueur de raccordement3.4 mm
Distance de circuit imprimé11.45 mm - 23.35 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 2-row Réf. article 962-60nn2-03

VarPol FL Foto
Performance Level 3, Press-fit, termination length 3.4 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row
Parallèle
À angle droit
Technologie press-fit
VarPol Female connector 2-row Réf. article 962-60nn2-03 - Données techniques

Socles

Catégorie de qualité3
Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Distance de circuit imprimé11.45 mm - 23.35 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 2-row Réf. article 962-60nn2-07

VarPol FL Foto
Performance Level 3, Press-fit, termination length 8.05 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row
Parallèle
À angle droit
Technologie press-fit
VarPol Female connector 2-row Réf. article 962-60nn2-07 - Données techniques

Socles

Catégorie de qualité3
Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement8.05 mm
Distance de circuit imprimé11.45 mm - 14.4 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 2-row Réf. article 962-60nn2-12

VarPol FL Foto
Performance Level 3, Press-fit, termination length 12.2 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row
Parallèle
À angle droit
Technologie press-fit
VarPol Female connector 2-row Réf. article 962-60nn2-12 - Données techniques

Socles

Catégorie de qualité3
Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement12.2 mm
Distance de circuit imprimé14.55 mm - 18.55 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 2-row Réf. article 962-60nn2-17

VarPol FL Foto
Performance Level 3, Press-fit, termination length 17 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row
Parallèle
À angle droit
Technologie press-fit
VarPol Female connector 2-row Réf. article 962-60nn2-17 - Données techniques

Socles

Catégorie de qualité3
Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement17 mm
Distance de circuit imprimé19.35 mm - 23.35 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 2-row Réf. article 962-60nn6-03

VarPol FL Foto
Performance Level 2, Press-fit, termination length 3.4 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row
Parallèle
À angle droit
Technologie press-fit
VarPol Female connector 2-row Réf. article 962-60nn6-03 - Données techniques

Socles

Catégorie de qualité2
Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Distance de circuit imprimé11.45 mm - 23.35 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 2-row Réf. article 962-60nn6-07

VarPol FL Foto
Performance Level 2, Press-fit, termination length 8.05 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row
Parallèle
À angle droit
Technologie press-fit
VarPol Female connector 2-row Réf. article 962-60nn6-07 - Données techniques

Socles

Catégorie de qualité2
Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement8.05 mm
Distance de circuit imprimé11.45 mm - 14.4 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 2-row Réf. article 962-60nn6-12

VarPol FL Foto
Performance Level 2, Press-fit, termination length 12.2 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row
Parallèle
À angle droit
Technologie press-fit
VarPol Female connector 2-row Réf. article 962-60nn6-12 - Données techniques

Socles

Catégorie de qualité2
Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement12.2 mm
Distance de circuit imprimé14.55 mm - 18.55 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Female connector 2-row Réf. article 962-60nn6-17

VarPol FL Foto
Performance Level 2, Press-fit, termination length 17 mm, 2 - 108 contacts (nn in part number = pins / row), 2-row
Parallèle
À angle droit
Technologie press-fit
VarPol Female connector 2-row Réf. article 962-60nn6-17 - Données techniques

Socles

Catégorie de qualité2
Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement17 mm
Distance de circuit imprimé19.35 mm - 23.35 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe
Angled pin header

VarPol Angled pin header 1-row Réf. article 981-nn010-b1

VarPol Stiftleiste abgewinkelt Foto
length mating side (Y) = 2.8 mm, Press-fit, termination length 3.4 mm, 2 - 36 contacts, 1-row, b in part number defines Performance Level of mating side
À angle droit
Technologie press-fit
VarPol Angled pin header 1-row Réf. article 981-nn010-b1 - Données techniques

Socles

Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Angled pin header 1-row Réf. article 981-nn011-b1

VarPol Stiftleiste abgewinkelt Foto
length mating side (Y) = 5.6 mm, Press-fit, termination length 3.4 mm, 2 - 36 contacts, 1-row, b in part number defines Performance Level of mating side
À angle droit
Technologie press-fit
VarPol Angled pin header 1-row Réf. article 981-nn011-b1 - Données techniques

Socles

Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Angled pin header 1-row Réf. article 981-nn012-b1

VarPol Stiftleiste abgewinkelt Foto
length mating side (Y) = 7.8 mm, Press-fit, termination length 3.4 mm, 2 - 36 contacts, 1-row, b in part number defines Performance Level of mating side
À angle droit
Technologie press-fit
VarPol Angled pin header 1-row Réf. article 981-nn012-b1 - Données techniques

Socles

Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Angled pin header 1-row Réf. article 981-nn013-b1

VarPol Stiftleiste abgewinkelt Foto
length mating side (Y) = 10.6 mm, Press-fit, termination length 3.4 mm, 2 - 36 contacts, 1-row, b in part number defines Performance Level of mating side
À angle droit
Technologie press-fit
VarPol Angled pin header 1-row Réf. article 981-nn013-b1 - Données techniques

Socles

Nombre de contacts2 - 36
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Angled pin header 2-row Réf. article 982-nn010-b1

VarPol Stiftleiste abgewinkelt Foto
length mating side (Y) = 2.8 mm, Press-fit, termination length 3.4 mm, 2 - 108 contacts, 2-row, b in part number defines Performance Level of mating side
À angle droit
Technologie press-fit
VarPol Angled pin header 2-row Réf. article 982-nn010-b1 - Données techniques

Socles

Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

VarPol Angled pin header 2-row Réf. article 982-nn011-b1

VarPol Stiftleiste abgewinkelt Foto
length mating side (Y) = 5.6 mm, Press-fit, termination length 3.4 mm, 2 - 108 contacts, 2-row, b in part number defines Performance Level of mating side
À angle droit
Technologie press-fit
VarPol Angled pin header 2-row Réf. article 982-nn011-b1 - Données techniques

Socles

Nombre de contacts2 - 108
Technique de raccordementPress-fit
Longueur de raccordement3.4 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Dimension du pas2.54 mm
Force d'enfichage par contactmax. 0.9 N
Force d'extraction par contactmin 0.6 N

Électrique

Courant de fonctionnementmax. 1.9 A
Tension de fonctionnement150 V
Résistance traversante< 20 mΩ
Entrefers et lignes de fuite1.2 mm
Résistance d'isolation>106

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe
Accessories

VarPol Guiding block Réf. article 962-17nn2/1

PC104 Zubehoer Fuehrungskoerper Foto
for 2 - 108 contacts, guiding block for Varpol Female connectors
VarPol Guiding block Réf. article 962-17nn2/1 - Données techniques

Socles

Nombre de contacts20
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0

Mécanique

Dimension du pas2.54 mm

Homologations / conformité

EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

Caractéristiques :

Les connecteurs mâles et femelles Varpol offrent un large éventail d’options : ils sont disponibles en simple ou double rangée et avec un nombre variable de pôles de 2 à 108 contacts. La construction de tous les connecteurs est également optimisée afin qu’ils puissent être alignés sans problème. De nombreuses longueurs de raccordement différentes allant jusqu’à 25 mm permettent l’empilage de circuits imprimés avec un espacement des cartes de 11,45 mm à 35,45 mm. Les connecteurs mâles sont aussi disponibles coudés à 90°, de sorte qu’en plus des raccordements parallèles, des raccordements à angle droit sont également possibles. En outre, avec tous les produits Varpol, vous avez le choix entre deux niveaux de qualité qui garantissent une durée de vie de 50 ou 250 cycles d’enfichage.
VarPol Anwendung 1
VarPol Anwendung gerade
application directe
VarPol Anwendung gewinkelt
application en angle
VarPol Federleiste
VarPol connecteur femelle

aperçu détaillé

pas

2,54 mm

press-fit zone Tcom press®
PBT
VarPol Stiftleiste
VarPol connecteur mâle

aperçu détaillé

pas

2,54 mm

contacts de connexion

de 5,2 mm à 25 mm

press-fit zone Tcom press®
zone de transfert

de 3,4 mm à 11 mm

PBT
Un autre avantage est le traitement simple et rentable utilisant la technologie press-fit. Les connecteurs mâles et femelles sont équipés de la zone press-fit Tcom press® éprouvée et peuvent donc être enfoncés sans soudure. L’enfoncement crée une connexion étanche au gaz et résistante aux vibrations, ce qui fait des produits Varpol des connecteurs de circuit imprimé optimaux pour des connexions mécaniques et électriques fiables, même dans des environnements difficiles. ept propose les outils de traitement appropriés pour les connecteurs mâles et femelles, ce qui rend l’enfoncement extrêmement simple et fiable. En cas de distances plus importantes entre les circuits imprimés, des corps de guidage supplémentaires soutiennent le guidage des contacts et servent à stabiliser de manière optimale les connecteurs mâles de press-fit.

Empilage avec Varpol :

Grâce aux connecteurs mâles et femelles VarPol en technologie press-fit, les circuits imprimés peuvent être connectés en parallèle de manière très variable :
  • Espacement des circuits imprimés de 11,45 mm à 35,45 mm grâce aux différentes longueurs de raccordement des connecteurs mâles
  • 1 rangée ou 2 rangées
  • Le nombre de contacts peut être choisi selon les besoins (ouverture vers le haut, car les connecteurs peuvent être alignés sans perdre un pas)
  • Zone de transfert possible
  • Connecteur femelle en technologie de soudage ou press-fit
Le contact du connecteur avec le circuit imprimé via la technologie press-fit permet une connexion extrêmement robuste et résistante. Il a été prouvé que les connexions press-fit de haute qualité, comme celles réalisées avec Tcom press® d’ept, offrent une meilleure sécurité des contacts que les connexions soudées. La soudure à froid entre le contact et le trou de circuit imprimé, créée lors de l’enfoncement, est très stable mécaniquement et de haute qualité électrique. Le traitement avec les outils de traitement appropriés proposés par ept est extrêmement simple et fiable.

En outre, l’empilage de plusieurs circuits imprimés est possible en utilisant des connecteurs femelles avec des contacts de raccordement correspondants. Ici, des espacements de 11,45 mm jusqu’à 19,35 mm peuvent être réalisés pour les circuits imprimés. L’utilisation d’un corps de guidage sur la face inférieure du circuit imprimé supérieur permet également un guidage stable des contacts et évite ainsi les erreurs d’accouplement.

En plus de la connexion en parallèle des circuits imprimés, les connecteurs mâles coudés offrent la possibilité de connexions à angle droit - avec la même variabilité et la même fiabilité.

Système : connecteur VarPol femelle / connecteur VarPol mâle

972-nn00-yx | 5.2/6.5mm

différence max. 1,55

972-nn010-yx | 5.2mm

différence max. 1,7

972-nn009-yx | 6.7mm

différence max. 3,2
(utiliser de préférence 972-nn010-yx)

972-nn011-yx | 8.0mm

différence max. 4,0

972-nn012-yx | 10.2mm

différence max. 4,0

972-nn013-yx | 13.0mm

différence max. 4,0

972-nn018-yx | 17.5mm

différence max. 4,0

972-nn019-yx | 25.0mm

différence max. 4,0

Système : connecteur femelle VarPol / connecteur mâle VarPol sans corps de guidage

962-6xxxx-07| 7.7mm

différence max. 2,95

962-6xxxx-12| 12.2mm

différence max. 1,7
PC/104

962-6xxxx-17| 17.0mm

différence max. 4,0

Vue du développeur :

ept assure à ses clients la disponibilité permanente des connecteurs mâles et femelles Varpol au pas de 2,54 mm. Depuis des années, les concepteurs de matériel de tous les secteurs ne jurent que par ces connecteurs, avec lesquels les circuits imprimés peuvent être connectés de manière fiable et extrêmement variable ou les câbles peuvent être mis en contact avec le circuit imprimé.

FAQ:

Peut-on également insérer en force le connecteur flexilink dans une base de cuivre épaisse?Pourquoi y a-t-il une quantité d’achat minimale pour le flexilink ?
Peut-on également insérer en force le connecteur flexilink dans une base de cuivre épaisse?

Oui, le flexilink peut être facilement inséré en force dans des circuits imprimés en cuivre épais.

Pourquoi y a-t-il une quantité d’achat minimale pour le flexilink ?

Les quantités d’achat minimales sont dues aux efforts considérables en matière de conseil, à la technologie complexe des machines et à la configuration de la presse.
