Connecteurs de circuits imprimés haut débit SMT pour applications jusqu'à 25+ Gbit/s
Colibri® est un système de connecteurs SMT blindé à deux rangées au pas de 0,5 mm.
Caractéristiques
- Satisfait aux exigences de PICMG COM Express®
- et SFF-SIG CoreExpress®
- Compatible avec les connecteurs classiques
- Pour les applications de 25 Gbit/s et plus
- Conception robuste des connecteurs
- Surface intégrée pour l'ajout de composants
- Emballé en ruban et bobine
Applications
- COM Express®
- CoreExpress®

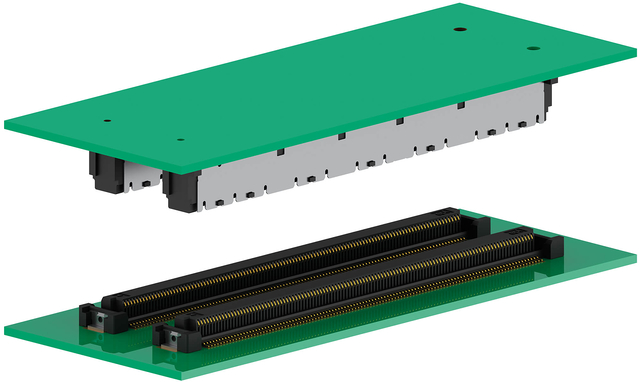

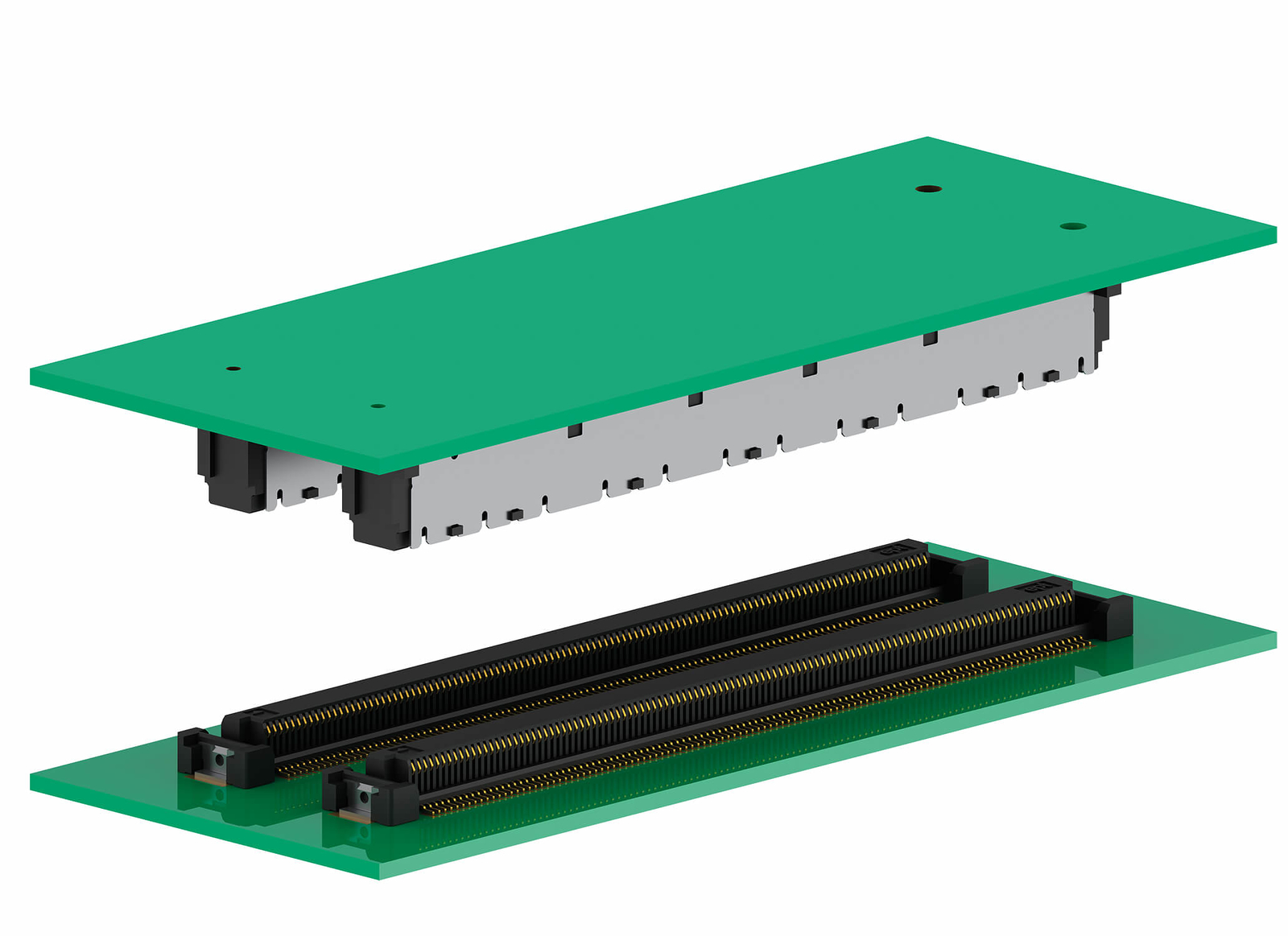

- Carte à carte mezzanine
- VITA59
Colibri: Aperçu
Filter
Plug 10+

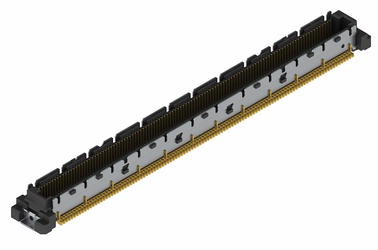

Colibri Plug 220, 5mm Réf. article 401-51101-51
for 5 mm board-to-board distance, 220 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate 10+ Gbit/s
Parallèle
SMT
Haute densité
Haut débit

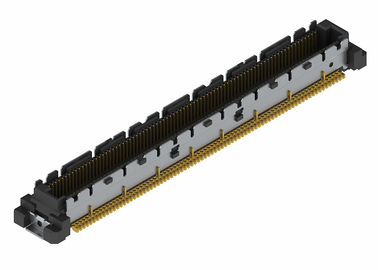

Colibri Plug 160, 5mm Réf. article 401-51301-51
for 5 mm board-to-board distance, 160 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate 10+ Gbit/s
Parallèle
SMT
Haute densité
Haut débit

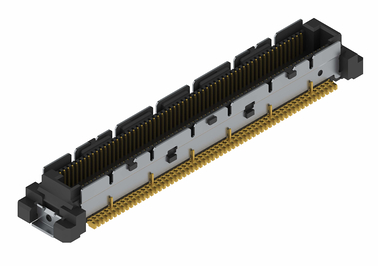

Colibri Plug 120, 5mm Réf. article 401-51401-51
for 5 mm board-to-board distance, 120 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate 10+ Gbit/s
Parallèle
SMT
Haute densité
Haut débit

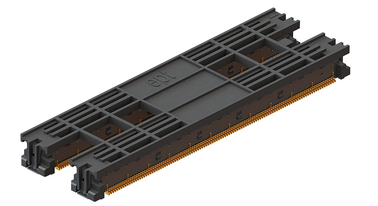

Colibri Plug 440, 5mm Réf. article 401-51501-51
for 5 mm board-to-board distance, 440 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate 10+ Gbit/s
Parallèle
SMT
Haute densité
Haut débit

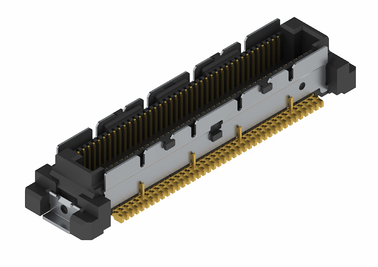

Colibri Plug 80, 5mm Réf. article 401-51601-51
for 5 mm board-to-board distance, 80 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate 10+ Gbit/s
Parallèle
SMT
Haute densité
Haut débit

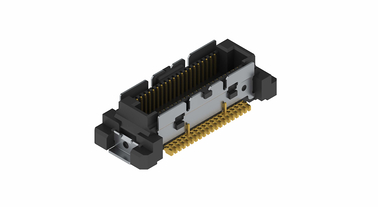

Colibri Plug 40, 5mm Réf. article 401-51701-51
for 5 mm board-to-board distance, 40 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate 10+ Gbit/s
Parallèle
SMT
Haute densité
Haut débit

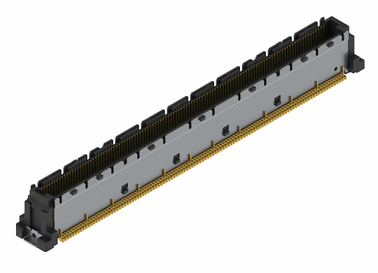

Colibri Plug 220, 8mm Réf. article 401-55101-51
for 8 mm board-to-board distance, 220 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate 10+ Gbit/s
Parallèle
SMT
Haute densité
Haut débit

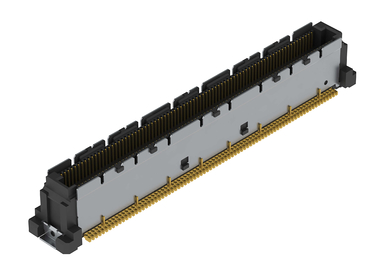

Colibri Plug 160, 8mm Réf. article 401-55301-51
for 8 mm board-to-board distance, 160 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate 10+ Gbit/s
Parallèle
SMT
Haute densité
Haut débit

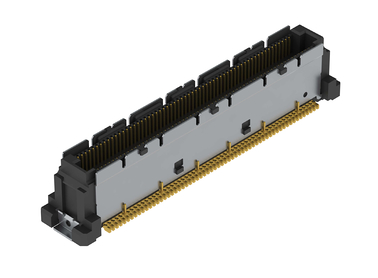

Colibri Plug 120, 8mm Réf. article 401-55401-51
for 8 mm board-to-board distance, 120 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate 10+ Gbit/s
Parallèle
SMT
Haute densité
Haut débit

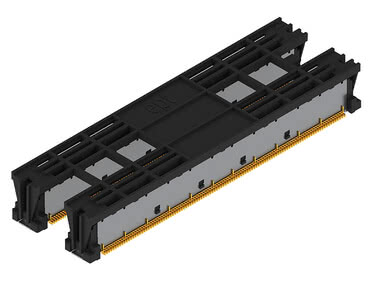

Colibri Plug 440, 8mm Réf. article 401-55501-51
for 8 mm board-to-board distance, 440 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate 10+ Gbit/s
Parallèle
SMT
Haute densité
Haut débit

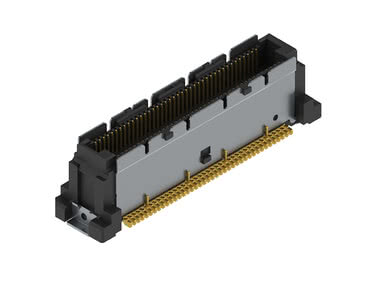

Colibri Plug 80, 8mm Réf. article 401-55601-51
for 8 mm board-to-board distance, 80 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate 10+ Gbit/s
Parallèle
SMT
Haute densité
Haut débit

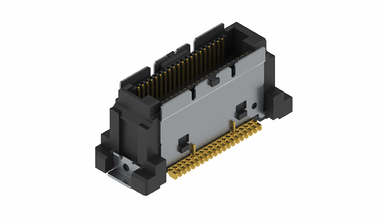

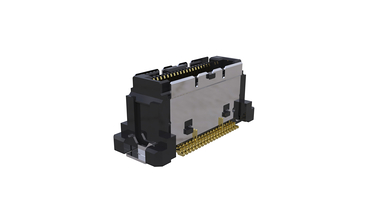

Colibri Plug 40, 8mm Réf. article 401-55701-51
for 8 mm board-to-board distance, 40 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate 10+ Gbit/s
Parallèle
SMT
Haute densité
Haut débit
Plug 16+

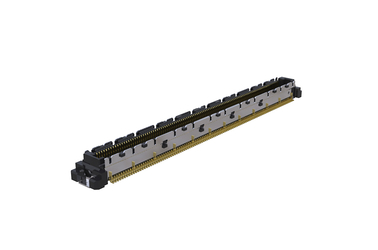

Colibri Plug 16+ 220, 5mm Réf. article 401-51103-51
data transfer rate 16+ Gbit/s, for PCIe Gen4, for 5 mm board-to-board distance, 220 contacts, termination technology SMT, pitch 0.5 mm
Parallèle
SMT
Haute densité
Haut débit

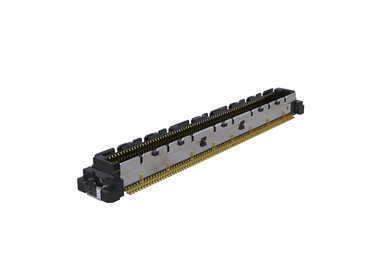

Colibri Plug 16+ 160, 5mm Réf. article 401-51303-51
data transfer rate 16+ Gbit/s, for PCIe Gen4, for 5 mm board-to-board distance, 160 contacts, termination technology SMT, pitch 0.5 mm
Parallèle
SMT
Haute densité
Haut débit

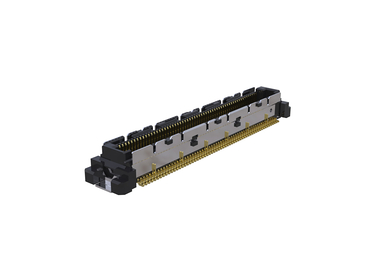

Colibri Plug 16+ 120, 5mm Réf. article 401-51403-51
data transfer rate 16+ Gbit/s, for PCIe Gen4, for 5 mm board-to-board distance, 120 contacts, termination technology SMT, pitch 0.5 mm
Parallèle
SMT
Haute densité
Haut débit

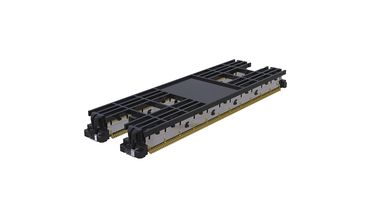

Colibri Plug 16+ 440, 5mm Réf. article 401-51503-51
data transfer rate 16+ Gbit/s, for PCIe Gen4, for 5 mm board-to-board distance, 440 contacts, termination technology SMT, pitch 0.5 mm
Parallèle
SMT
Haute densité
Haut débit
Colibri Plug 16+ 80, 5mm Réf. article 401-51603-51
data transfer rate 16+ Gbit/s, for PCIe Gen4, for 5 mm board-to-board distance, 80 contacts, termination technology SMT, pitch 0.5 mm
Parallèle
SMT
Haute densité
Haut débit

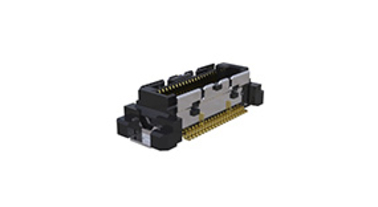

Colibri Plug 16+ 40, 5mm Réf. article 401-51703-51
data transfer rate 16+ Gbit/s, for PCIe Gen4, for 5 mm board-to-board distance, 40 contacts, termination technology SMT, pitch 0.5 mm
Parallèle
SMT
Haute densité
Haut débit

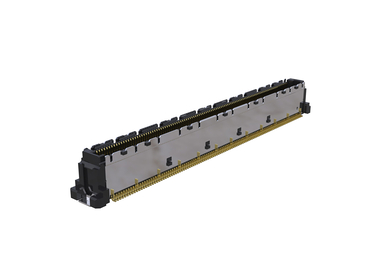

Colibri Plug 16+ 220, 8mm Réf. article 401-55103-51
data transfer rate 16+ Gbit/s, for PCIe Gen4, for 8 mm board-to-board distance, 220 contacts, termination technology SMT, pitch 0.5 mm
Parallèle
SMT
Haute densité
Haut débit

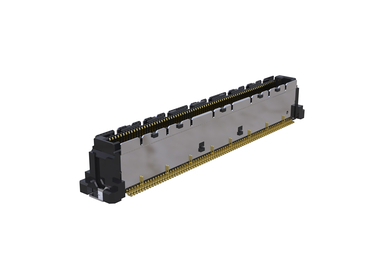

Colibri Plug 16+ 160, 8mm Réf. article 401-55303-51
data transfer rate 16+ Gbit/s, for PCIe Gen4, for 8 mm board-to-board distance, 160 contacts, termination technology SMT, pitch 0.5 mm
Parallèle
SMT
Haute densité
Haut débit

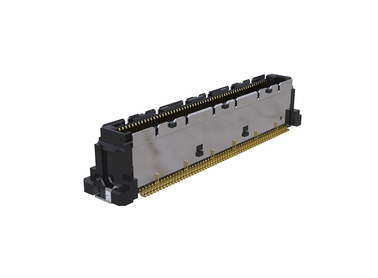

Colibri Plug 16+ 120, 8mm Réf. article 401-55403-51
data transfer rate 16+ Gbit/s, for PCIe Gen4, for 8 mm board-to-board distance, 120 contacts, termination technology SMT, pitch 0.5 mm
Parallèle
SMT
Haute densité
Haut débit

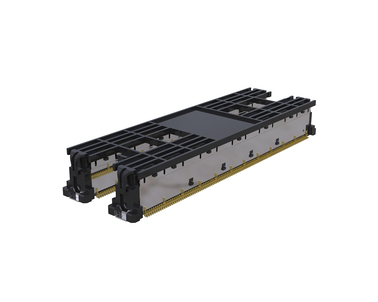

Colibri Plug 16+ 440, 8mm Réf. article 401-55503-51
data transfer rate 16+ Gbit/s, for PCIe Gen4, for 8 mm board-to-board distance, 440 contacts, termination technology SMT, pitch 0.5 mm
Parallèle
SMT
Haute densité
Haut débit

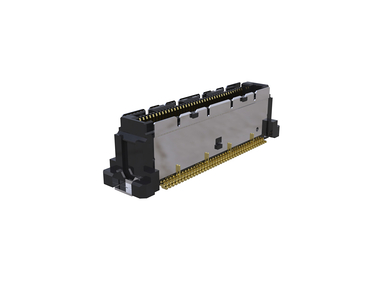

Colibri Plug 16+ 80, 8mm Réf. article 401-55603-51
data transfer rate 16+ Gbit/s, for PCIe Gen4, for 8 mm board-to-board distance, 80 contacts, termination technology SMT, pitch 0.5 mm
Parallèle
SMT
Haute densité
Haut débit
Colibri Plug 16+ 40, 8mm Réf. article 401-55703-51
data transfer rate 16+ Gbit/s, for PCIe Gen4, for 8 mm board-to-board distance, 40 contacts, termination technology SMT, pitch 0.5 mm
Parallèle
SMT
Haute densité
Haut débit
Plug 25+
Colibri Plug 25+ 220, 5mm Réf. article 401-51104-51
data transfer rate 25+ Gbit/s, for PCIe Gen4; 25Gbit Ehternet; USB4, for 5 mm board-to-board distance, 220 contacts, termination technology SMT, pitch 0.5 mm
Parallèle
SMT
Haute densité
Haut débit
Colibri Plug 25+ 440, 5mm Réf. article 401-51504-51
data transfer rate 25+ Gbit/s, for PCIe Gen4; 25Gbit Ehternet; USB4, for 5 mm board-to-board distance, 440 contacts, termination technology SMT, pitch 0.5 mm
Parallèle
SMT
Haute densité
Haut débit
Colibri Plug 25+ 220, 8mm Réf. article 401-55104-51
data transfer rate 25+ Gbit/s, for PCIe Gen4; 25Gbit Ehternet; USB4, for 8 mm board-to-board distance, 220 contacts, termination technology SMT, pitch 0.5 mm
Parallèle
SMT
Haute densité
Haut débit
Colibri Plug 25+ 440, 8mm Réf. article 401-55504-51
data transfer rate 25+ Gbit/s, for PCIe Gen4; 25Gbit Ehternet; USB4, for 8 mm board-to-board distance, 440 contacts, termination technology SMT, pitch 0.5 mm
Parallèle
SMT
Haute densité
Haut débit
Receptacle

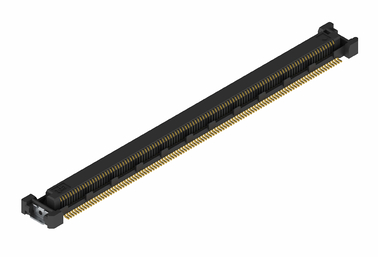

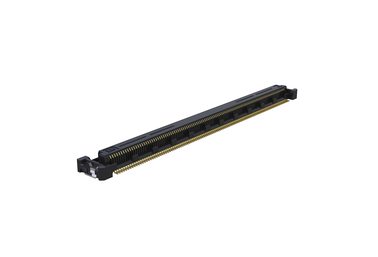

Colibri Receptacle 220 Réf. article 402-51101-51
for all board-to-board distances, 220 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate up to 16+ Gbit/s, for PCIe Gen4
Parallèle
SMT
Haute densité
Haut débit

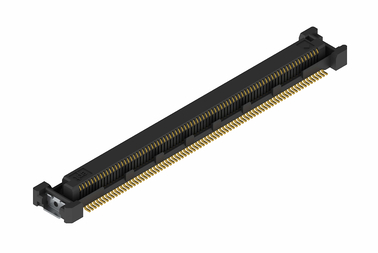

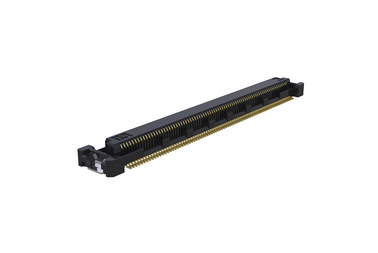

Colibri Receptacle 160 Réf. article 402-51301-51
for all board-to-board distances, 160 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate up to 16+ Gbit/s, for PCIe Gen4
Parallèle
SMT
Haute densité
Haut débit

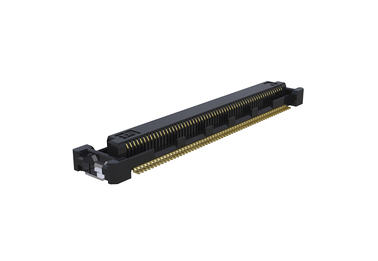

Colibri Receptacle 120 Réf. article 402-51401-51
for all board-to-board distances, 120 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate up to 16+ Gbit/s, for PCIe Gen4
Parallèle
SMT
Haute densité
Haut débit

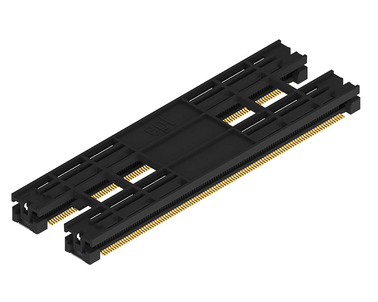

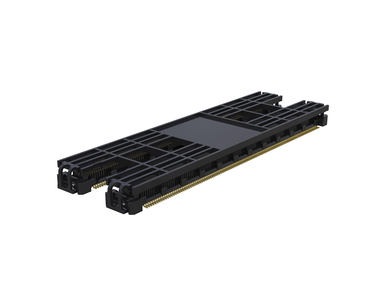

Colibri Receptacle 440 Réf. article 402-51501-51
for all board-to-board distances, 440 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate up to 16+ Gbit/s, for PCIe Gen4
Parallèle
SMT
Haute densité
Haut débit

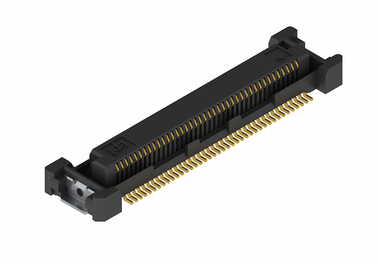

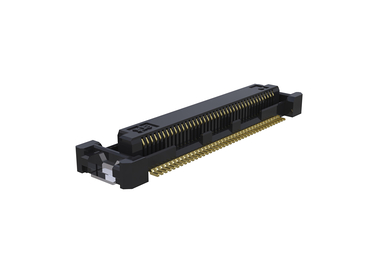

Colibri Receptacle 80 Réf. article 402-51601-51
for all board-to-board distances, 80 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate up to 16+ Gbit/s, for PCIe Gen4
Parallèle
SMT
Haute densité
Haut débit

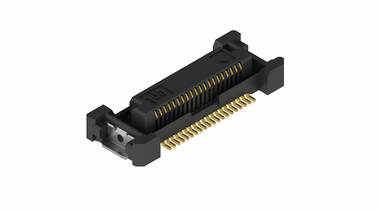

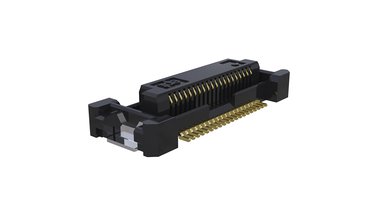

Colibri Receptacle 40 Réf. article 402-51701-51
for all board-to-board distances, 40 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate up to 16+ Gbit/s, for PCIe Gen4
Parallèle
SMT
Haute densité
Haut débit
Plug Heavy Au
Colibri heavy Au Plug 10+ 220, 5mm Réf. article 401-51101-52
for 5 mm board-to-board distance, 220 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate 10+ Gbit/s, 0.76µm Au
Parallèle
SMT
Haute densité
Haut débit
Renforcé
Colibri heavy Au Plug 10+ 440, 5mm Réf. article 401-51501-52
for 5 mm board-to-board distance, 440 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate 10+ Gbit/s, 0.76µm Au
Parallèle
SMT
Haute densité
Haut débit
Renforcé
Colibri heavy Au Plug 10+ 220, 8mm Réf. article 401-55101-52
for 8 mm board-to-board distance, 220 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate 10+ Gbit/s, 0.76µm Au
Parallèle
SMT
Haute densité
Haut débit
Renforcé
Colibri heavy Au Plug 10+ 440, 8mm Réf. article 401-55501-52
for 8 mm board-to-board distance, 440 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate 10+ Gbit/s, 0.76µm Au
Parallèle
SMT
Haute densité
Haut débit
Renforcé
Receptacle Heavy Au
Colibri heavy Au Receptacle 220 Réf. article 402-51101-52
for all board-to-board distances, 220 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate up to 16+ Gbit/s
for PCIe Gen4, 0.76µm Au
for PCIe Gen4, 0.76µm Au
Parallèle
SMT
Haute densité
Haut débit
Renforcé
Colibri heavy Au Receptacle 440 Réf. article 402-51501-52
for all board-to-board distances, 440 contacts, termination technology SMT, pitch 0.5 mm, data transfer rate up to 16+ Gbit/s
for PCIe Gen4, 0.76µm Au
for PCIe Gen4, 0.76µm Au
Parallèle
SMT
Haute densité
Haut débit
Renforcé
Vidéo : Points forts des connecteurs SMT Colibri haut débit
Quelle est la performance des connecteurs haut débit Colibri populaires d'ept ? Quelle distance entre les circuits imprimés peut ainsi être obtenue ? Existe-t-il différents nombres de pôles ? Combien de Gbit/s sont possibles pour la transmission de données ?
Vous trouverez la réponse à ces questions et plus encore dans notre tout nouveau film d'animation. Jetez-y un coup d'œil !
Vous trouverez la réponse à ces questions et plus encore dans notre tout nouveau film d'animation. Jetez-y un coup d'œil !
Caractéristiques connecteur PICMG
Colibri® est un système de connecteurs SMT blindé à deux rangées au pas de 0,5 mm. Il satisfait à toutes les exigences de caractéristiques pour connecteurs de PICMG COM Express®, SFF-SIG CoreExpress® et nano-ETXexpress. Les produits Colibri® sont compatibles avec les connecteurs classiques du commerce et rigoureusement testés.
pour le module COM
aperçu détaillé
pour la carte de transport
aperçu détaillé
La norme COM Express pour connecteurs
Les caractéristiques COM Express® pour les connecteurs ont été définies par PICMG pour Computer-on-Module (COM). Celles-ci précisent notamment les dimensions du module et les endroits où les perçages de fixation et les contacts vers la carte porteuse doivent être placés.
Les modules COM Express® intègrent les fonctionnalités essentielles d'un PC démarrable telles qu'une carte CPU, un processeur graphique, une mémoire vive et des interfaces standard.
En raccordant un module COM à une carte porteuse, la durée et le coût de conception sont réduits. D'une part, le cycle de vie des produits est prolongé, mais ces derniers sont également améliorés lorsque de nouveaux modules COM Express® avec une capacité plus élevée sont raccordés à la carte porteuse.
Les modules COM Express® intègrent les fonctionnalités essentielles d'un PC démarrable telles qu'une carte CPU, un processeur graphique, une mémoire vive et des interfaces standard.
En raccordant un module COM à une carte porteuse, la durée et le coût de conception sont réduits. D'une part, le cycle de vie des produits est prolongé, mais ces derniers sont également améliorés lorsque de nouveaux modules COM Express® avec une capacité plus élevée sont raccordés à la carte porteuse.

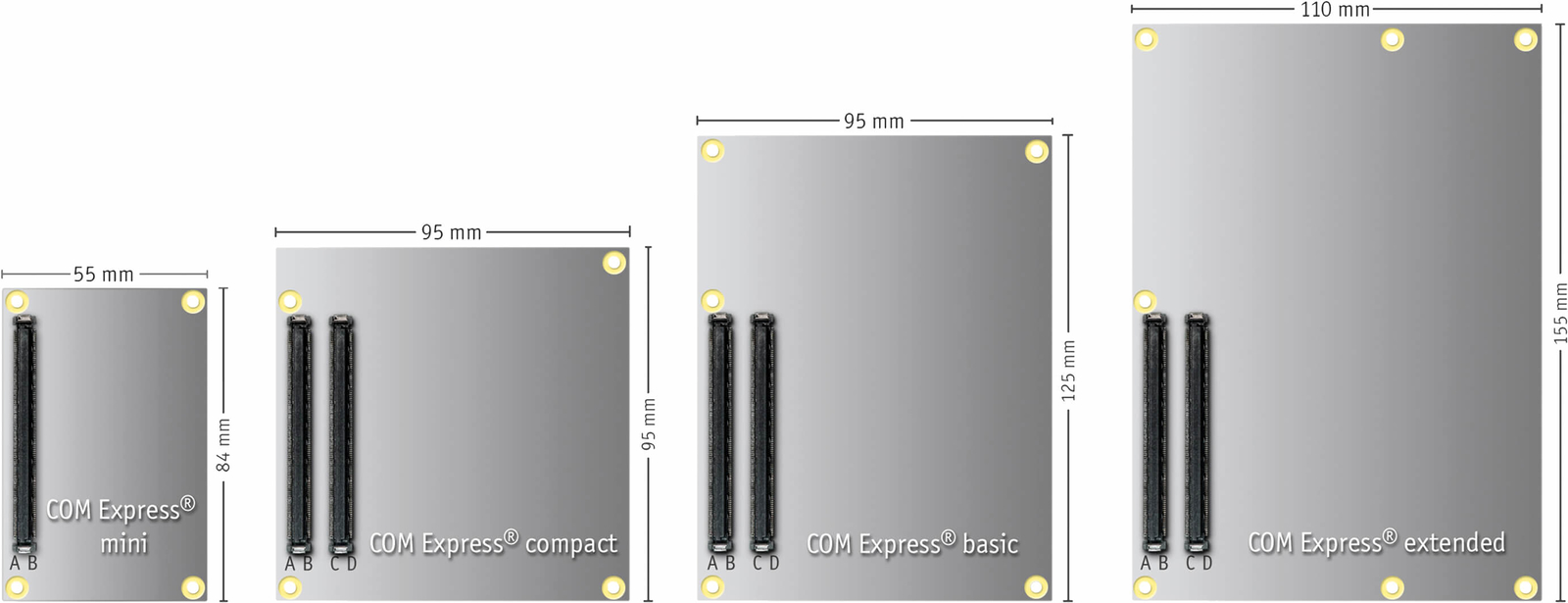

Les tailles de modules® COM Express pour connecteurs selon PICMG
Domaines d'application classiques pour les connecteurs Colibri haut débit
- Automatisation industrielle
- Systèmes pour kiosques et POS
- Technologie médicale
- Technologie de mesure
- Électronique de loisir et gaming
- Transports
Connecteurs PICMG Colibri pour COM Express
"Les développeurs de matériel nous ont souvent dit que les exigences en matière de connecteurs HighSpeed avaient augmenté et qu'ils avaient donc besoin de connecteurs SMT capables de fournir plus de 8 Gbit/s. Nous avons donc décidé de leur proposer une version 10 Gbit/s. Pendant longtemps, la version 10 Gbit/s de nos connecteurs SMT Colibri a déjà convaincu par son excellente intégrité de signal. Avec les versions Colibri 16+ et 25+ Gbit/s, nous rendons possible une transmission de données sans interférences des signaux USB 3.1 Gen2 et PCI Express 4.0.
Nos connecteurs Colibri SMT pour les applications COM Express disposent d'un design de contact optimisé qui permet de réaliser facilement des applications pour des connecteurs à haut débit de 10, 16 ou 25+ Gbit/s et plus. Nos simulations montrent une excellente intégrité des signaux, même à des taux de transfert de données élevés. Je suis absolument convaincu des capacités HighSpeed de nos connecteurs COM-Express Colibri. Vous devriez voir les caractéristiques par vous-même et commander au moins un échantillon !
Vous pouvez également nous demander des paramètres S pour simuler vos propres designs."
Wolfgang Schmid, chef de produit ept
Nos connecteurs Colibri SMT pour les applications COM Express disposent d'un design de contact optimisé qui permet de réaliser facilement des applications pour des connecteurs à haut débit de 10, 16 ou 25+ Gbit/s et plus. Nos simulations montrent une excellente intégrité des signaux, même à des taux de transfert de données élevés. Je suis absolument convaincu des capacités HighSpeed de nos connecteurs COM-Express Colibri. Vous devriez voir les caractéristiques par vous-même et commander au moins un échantillon !
Vous pouvez également nous demander des paramètres S pour simuler vos propres designs."
Wolfgang Schmid, chef de produit ept
FAQ : Questions et réponses concernant les connecteurs Colibri haut débit selon PICMG
Pour quel débit de données les connecteurs SMT Colibri conviennent-ils ?Pour quelles applications haut débit les connecteurs Colibri sont-ils utilisés ?Dans quels domaines les connecteurs Colibri selon PICMG sont-ils déjà utilisés avec succès ?Une aide à l'équipement est-elle nécessaire pour le montage des connecteurs haut débit Colibri ?Les connecteurs Colibri PICMG sont-ils également conditionnés en ruban et bobine ?Les connecteurs COM Express Colibri sont-ils des composants reconnus par UL ?Les connecteurs de circuits imprimés ept sont-ils conformes RoHS ?
Pour quel débit de données les connecteurs SMT Colibri conviennent-ils ?

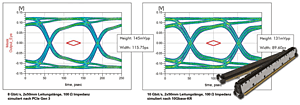

Les simulations avec le système de connecteurs COM Express® Colibri® de 8 à 10 Gbit/s montrent une excellente intégrité de signal. Le système de connecteurs COM Express constitue ainsi le premier choix pour les applications de débits de données jusqu'à 25 Gbit/s et plus.
Pour quelles applications haut débit les connecteurs Colibri sont-ils utilisés ?
Les connecteurs haut débit Colibri conviennent idéalement aux débits de données élevés et donc à tous les types d'applications haut débit. Cela comprend par exemple les systèmes COM Express et Mezzanine carte à carte avec des débits de données pour l'Ethernet 10 gigabits et PCI Express Gen3.
Dans quels domaines les connecteurs Colibri selon PICMG sont-ils déjà utilisés avec succès ?
On retrouve déjà notamment des connecteurs Colibri COM Express dans l'automatisation industrielle, les systèmes pour kiosques et POS, la technologie médicale, la technologie de mesure, l'électronique de loisir et gaming, dans le domaine des transports et dans la technique de construction.
Une aide à l'équipement est-elle nécessaire pour le montage des connecteurs haut débit Colibri ?
La conception de l'embase Colibri offre une surface d'admission suffisante pour l'utilisation d'une pipette d'aspiration et ne nécessite donc pas d'autre aide à l'équipement.
La fiche Colibri peut également être équipée sans aide à l'équipement supplémentaire, avec une pipette fine.
Les connecteurs Colibri PICMG sont-ils également conditionnés en ruban et bobine ?
Oui, les connecteurs SMT Colibri sont régulièrement livrés en ruban et bobine, ce qui permet un montage entièrement automatisé par sélection et placement. Un conditionnement en plateau est également possible sur demande.
Les connecteurs COM Express Colibri sont-ils des composants reconnus par UL ?
Oui, les connecteurs Colibri d'ept sont des composants reconnus par UL aux États-Unis et au Canada.
Les connecteurs de circuits imprimés ept sont-ils conformes RoHS ?
RoHS (Restriction of the use of certain Hazardous Substances) est la directive qui limite l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques.
Nous confirmons que les connecteurs Colibri d'ept sont conformes à la directive RoHS 2011/65/UE selon la confirmation RoHS. Pour plus d'informations, veuillez consulter la section RoHS & REACH.
Témoignages concernant les connecteurs de circuits imprimés Colibri haut débit 10, 16 Gbit/s et 25+ Gbit/s
Nous respectons les souhaits de discrétion de nos clients et ne citons donc aucune source ci-dessous.
Toutefois, nous garantissons l'authenticité totale de ces déclarations.
Toutefois, nous garantissons l'authenticité totale de ces déclarations.
Pour nous, ce qui a été décisif, c'est que les connecteurs COM Express d'ept présentaient les meilleurs résultats dans les diagrammes de l'œil (gigue, hauteur et largeur d'œil).
Grâce au conditionnement ruban et bobine des connecteurs Colibri, nous avons pu augmenter l'autonomie des robots d'équipement et ainsi économiser sur les coûts de production.
Nous avons validé exclusivement les connecteurs Colibri pour nos applications 10 Gbit/s.
Depuis que nous utilisons les connecteurs haute débit Colibri, nous n'avons absolument aucun problème avec le raccordement en brasage par refusion.
Le conditionnement en ruban et bobine des connecteurs de circuits imprimés SMT Colibri nous a permis d'améliorer largement la productivité de notre fabrication.
L'accompagnement fourni par ept lors de l'introduction des connecteurs Colibri dans notre production a été idéal. Nous nous sommes sentis en confiance.
Avec ept, la disponibilité des connecteurs Colibri est garantie. Pour nous, c'était essentiel.
