Des connexions de circuits imprimés compactes et robustes en SMT

Avec les connecteurs One27 d'ept, des distances de circuits imprimés entre 8,00 et 20,00 mm sont facilement réalisables.

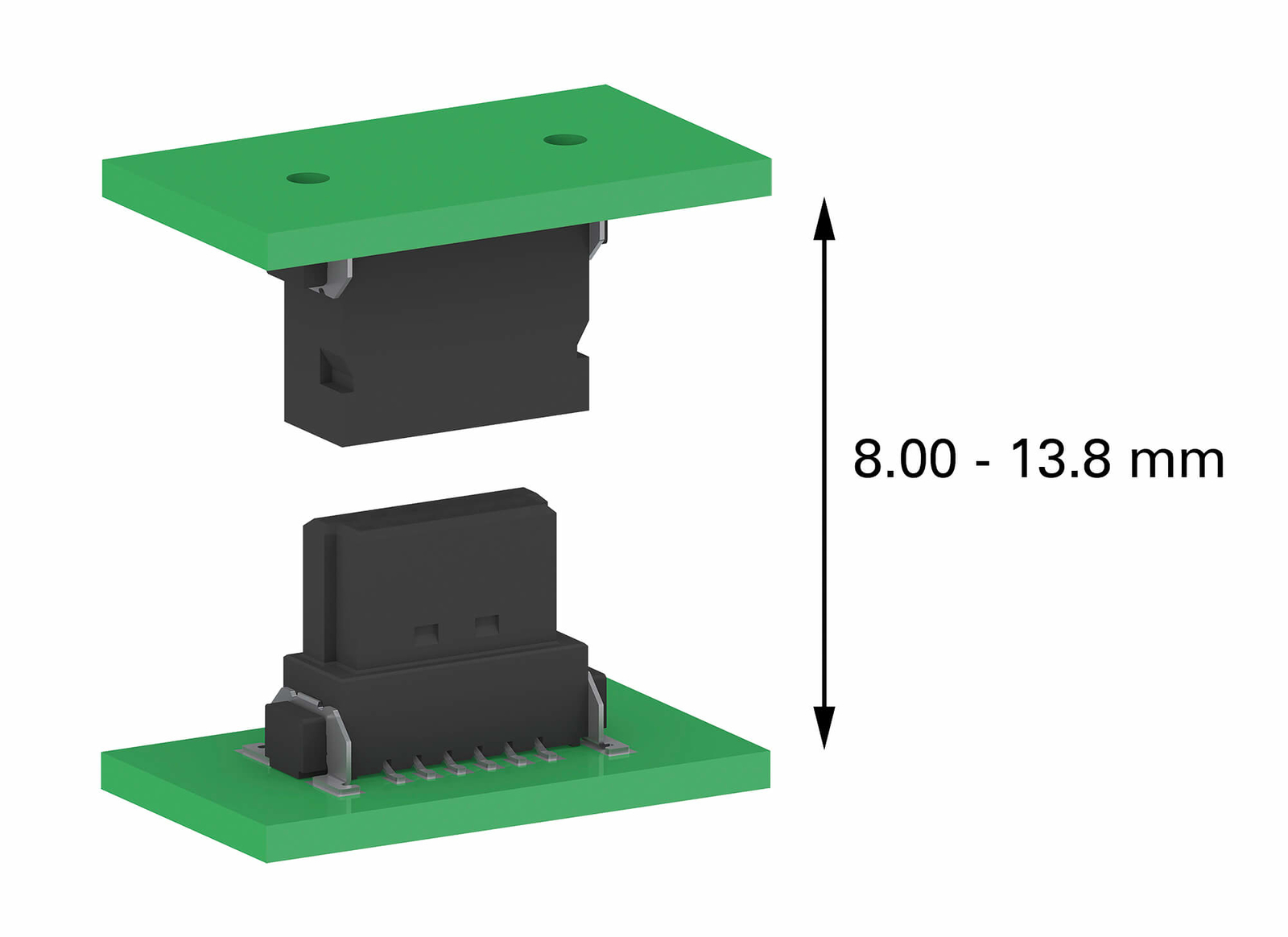

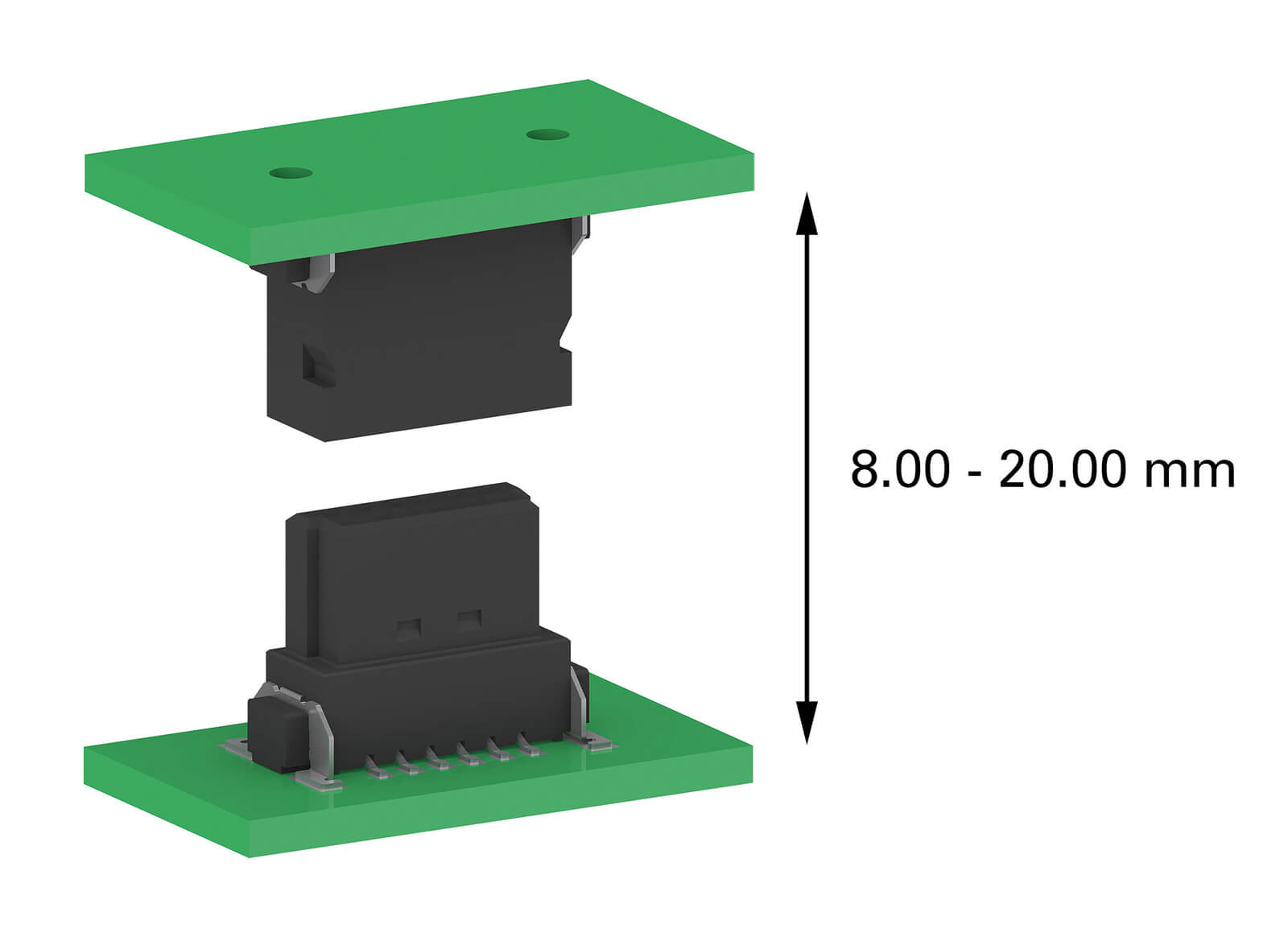

One27 Leiterplattenabstaende NEU 2023

Caractéristiques

  • 12 à 80 contacts
  • Intensité admissible 1,4 A
  • 500 cycles d'enfichage

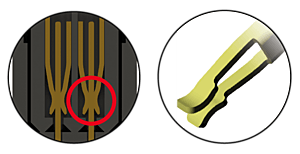

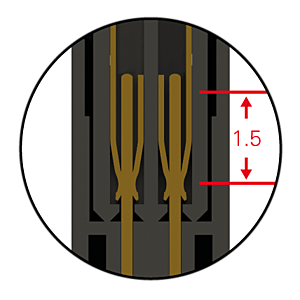

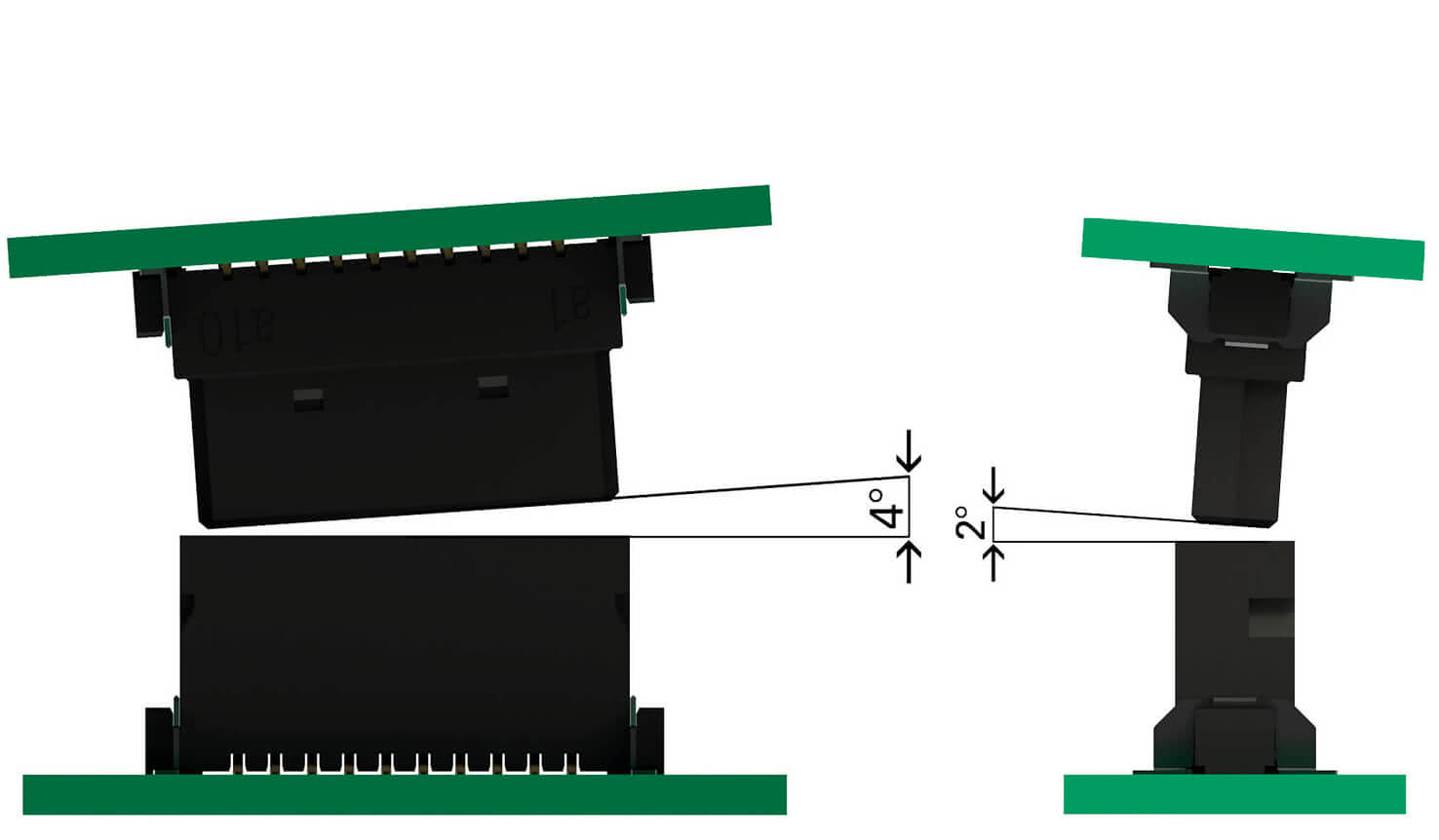

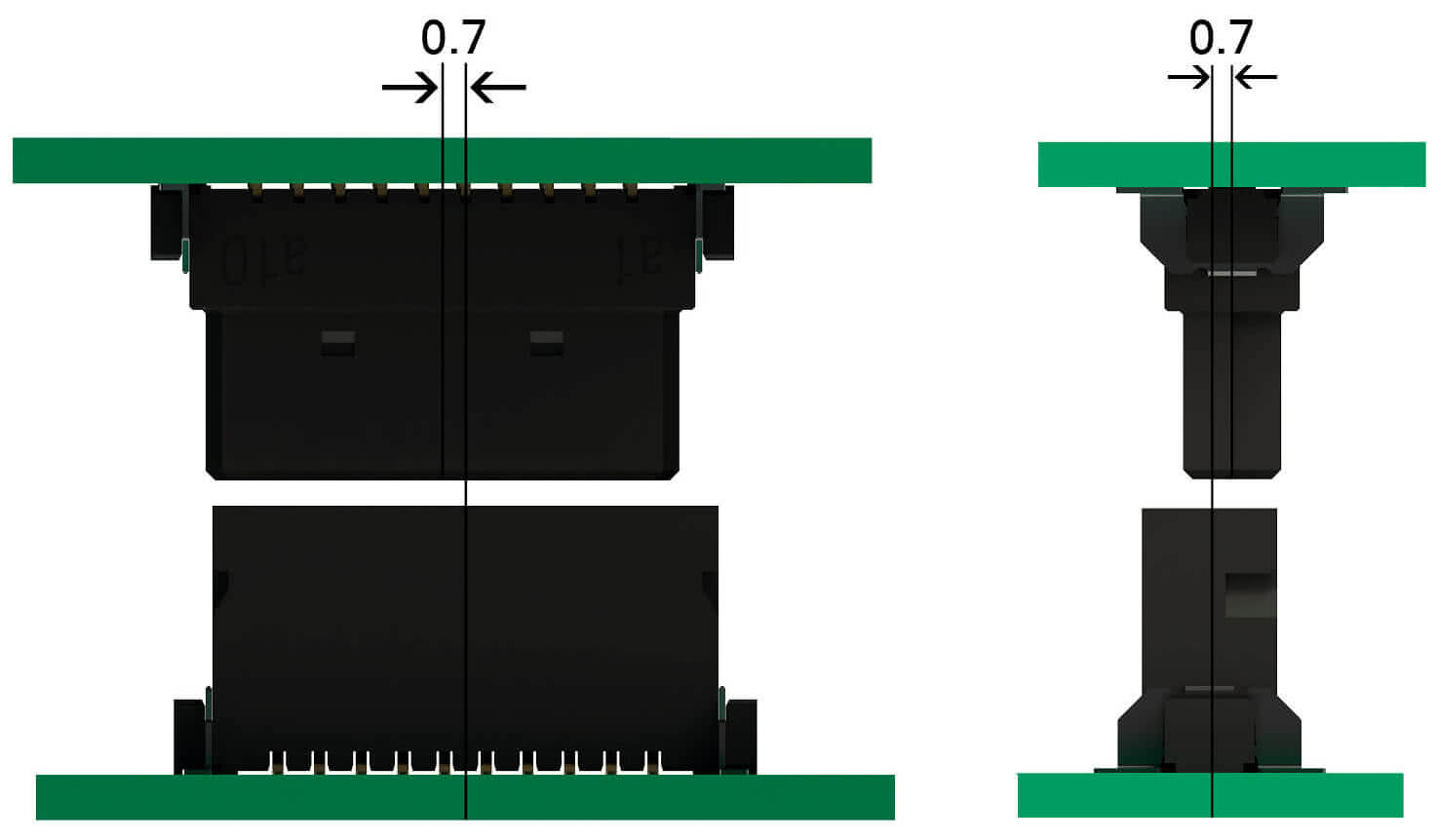

  • Fiabilité de contact maximale
  • Compatibilité testée avec les autres fournisseurs

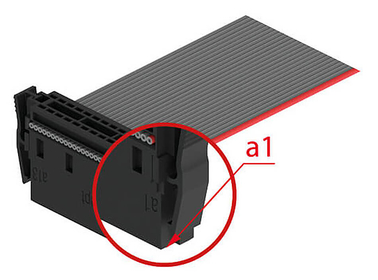

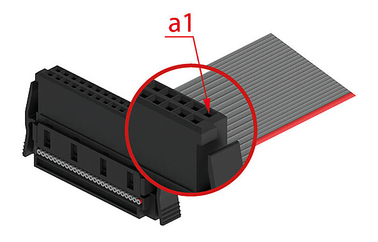

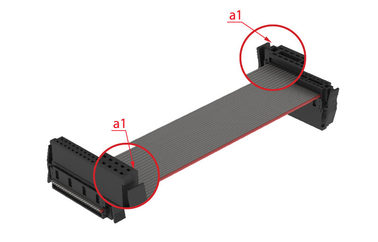

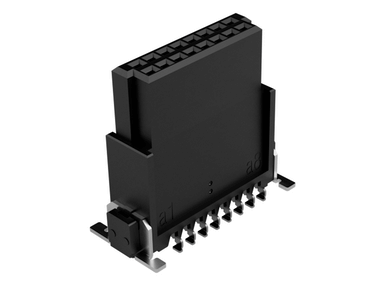

  • Connecteur femelle disponible séparément ou avec câblage
  • Emballé en ruban et bobine

Applications

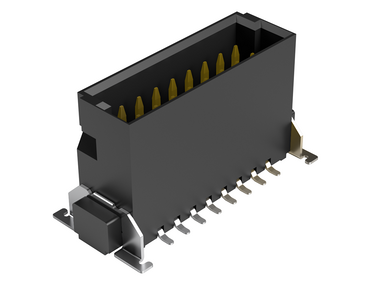

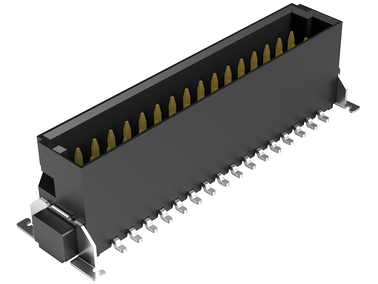

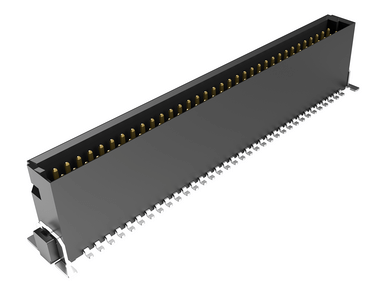

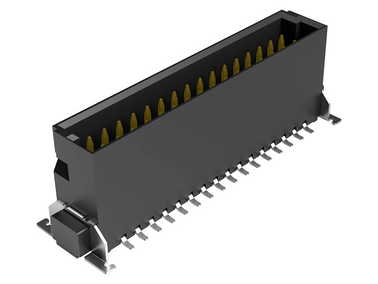

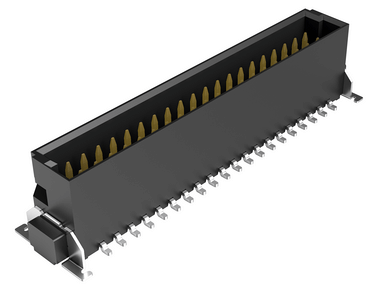

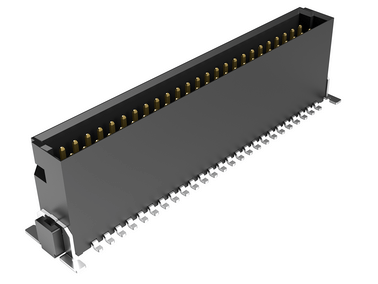

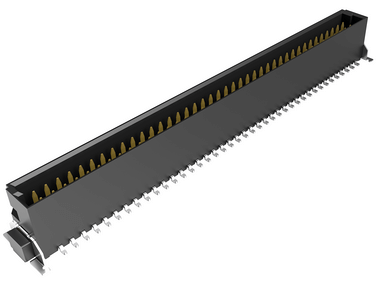

  • Carte à carte (mezzanine) de 8 mm à 20,00 mm

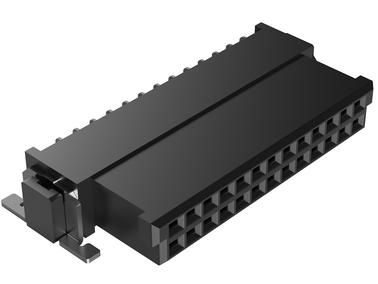

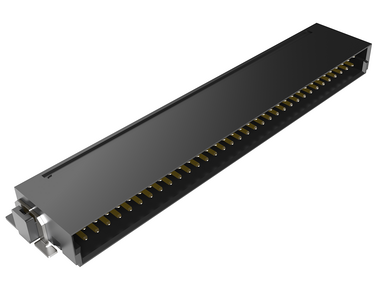

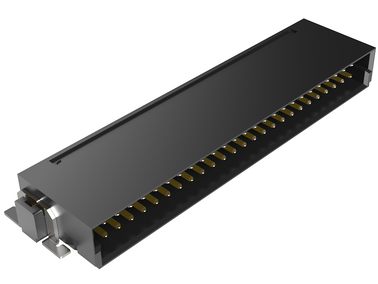

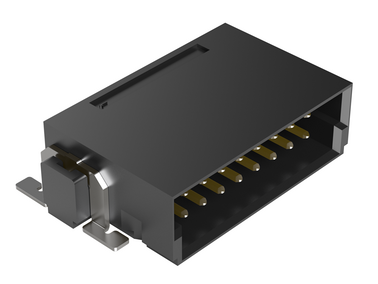

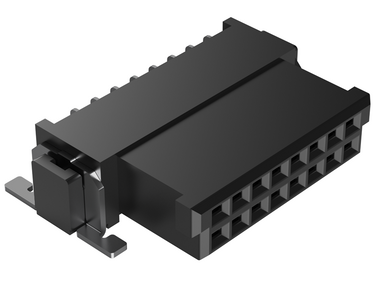

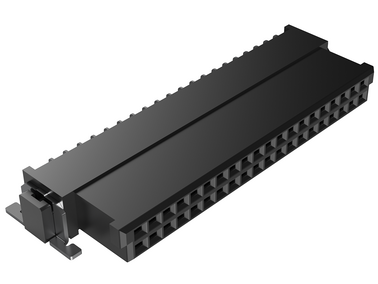

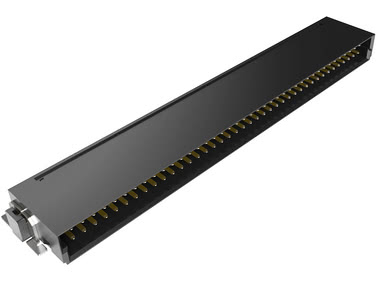

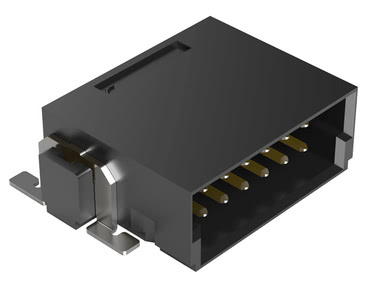

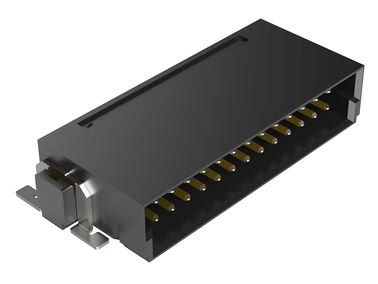

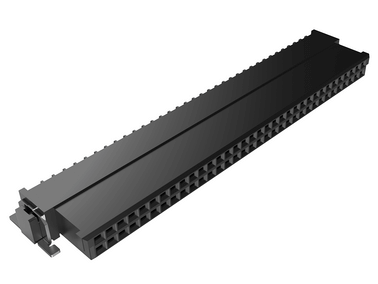

  • Connexion parallèle et à angle droit

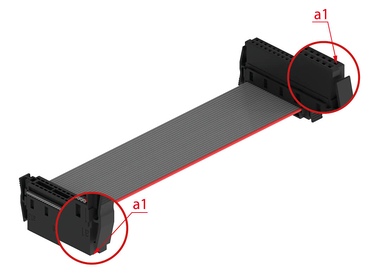

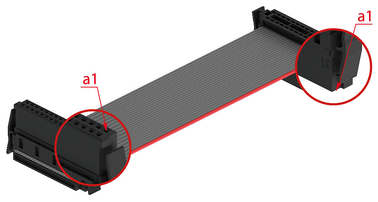

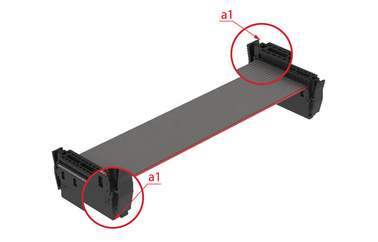

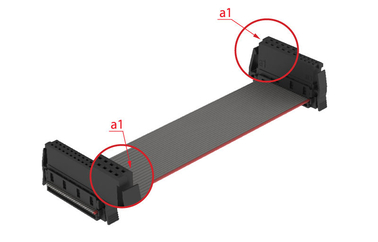

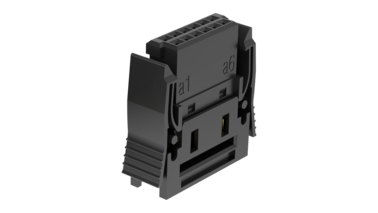

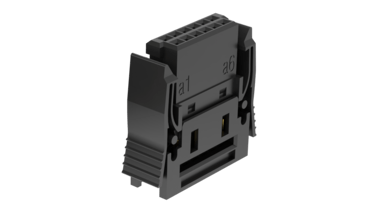

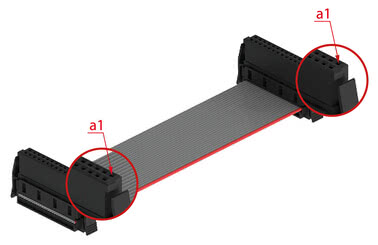

  • Raccordement IDC avec câble plat
Filter
Female straight

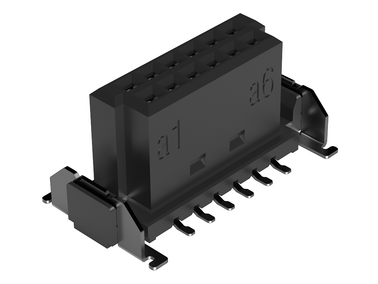

One27 Female low-profile Réf. article 404-52012-51

ept One27 Federleiste gerade Low 404 52012 51
12 pins, unmated stacking height: 6.25 mm, for board-to-board distances from 8.0 to 11.0 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle

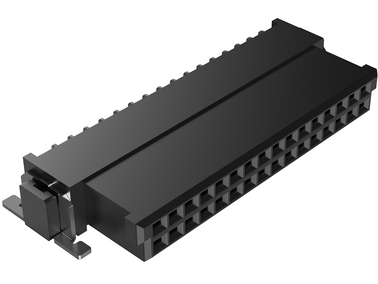

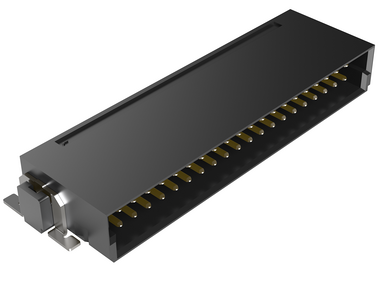

À angle droit
SMT
Haute densité
Renforcé
One27 Female low-profile Réf. article 404-52012-51 - Données techniques

Socles

Nombre de contacts12
Technique de raccordementSMT
Distance de circuit imprimé8.0 mm to 11.0 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

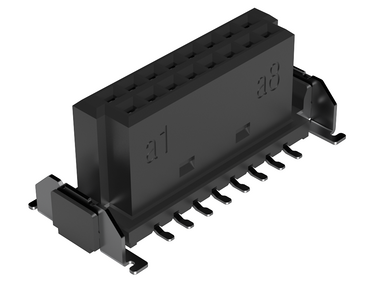

One27 Female low-profile Réf. article 404-52016-51

ept One27 Federleiste gerade Low 404 52016 51
16 pins, unmated stacking height: 6.25 mm, for board-to-board distances from 8.0 to 11.0 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Female low-profile Réf. article 404-52016-51 - Données techniques

Socles

Nombre de contacts16
Technique de raccordementSMT
Distance de circuit imprimé8.0 mm to 11.0 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

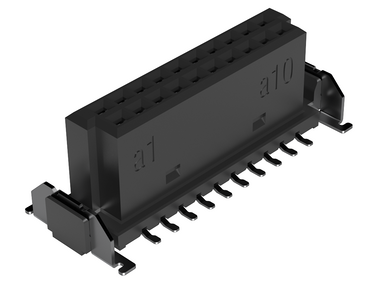

One27 Female low-profile Réf. article 404-52020-51

ept One27 Federleiste gerade Low 404 52020 51
20 pins, unmated stacking height: 6.25 mm, for board-to-board distances from 8.0 to 11.0 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Female low-profile Réf. article 404-52020-51 - Données techniques

Socles

Nombre de contacts20
Technique de raccordementSMT
Distance de circuit imprimé8.0 mm to 11.0 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

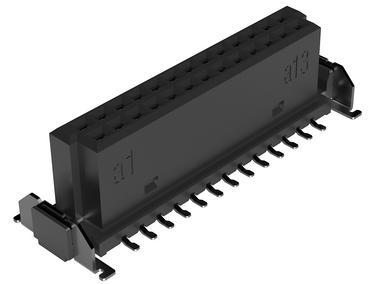

One27 Female low-profile Réf. article 404-52026-51

ept One27 Federleiste gerade Low 404 52026 51
26 pins, unmated stacking height: 6.25 mm, for board-to-board distances from 8.0 to 11.0 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Female low-profile Réf. article 404-52026-51 - Données techniques

Socles

Nombre de contacts26
Technique de raccordementSMT
Distance de circuit imprimé8.0 mm to 11.0 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

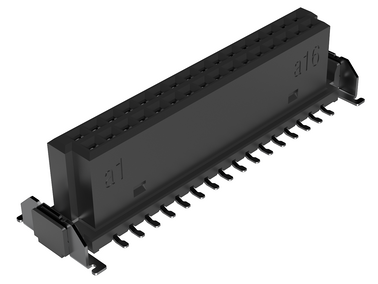

One27 Female low-profile Réf. article 404-52032-51

ept One27 Federleiste gerade Low 404 52032 51
32 pins, unmated stacking height: 6.25 mm, for board-to-board distances from 8.0 to 11.0 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Female low-profile Réf. article 404-52032-51 - Données techniques

Socles

Nombre de contacts32
Technique de raccordementSMT
Distance de circuit imprimé8.0 mm to 11.0 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

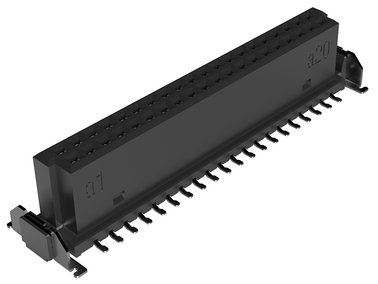

One27 Female low-profile Réf. article 404-52040-51

ept One27 Federleiste gerade Low 404 52040 51
40 pins, unmated stacking height: 6.25 mm, for board-to-board distances from 8.0 to 11.0 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Female low-profile Réf. article 404-52040-51 - Données techniques

Socles

Nombre de contacts40
Technique de raccordementSMT
Distance de circuit imprimé8.0 mm to 11.0 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

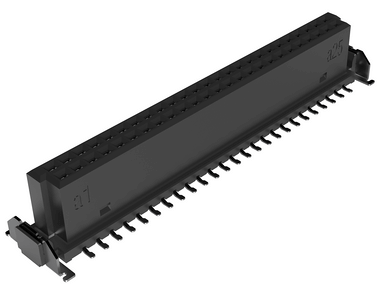

One27 Female low-profile Réf. article 404-52050-51

ept One27 Federleiste gerade Low 404 52050 51
50 pins, unmated stacking height: 6.25 mm, for board-to-board distances from 8.0 to 11.0 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Female low-profile Réf. article 404-52050-51 - Données techniques

Socles

Nombre de contacts50
Technique de raccordementSMT
Distance de circuit imprimé8.0 mm to 11.0 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

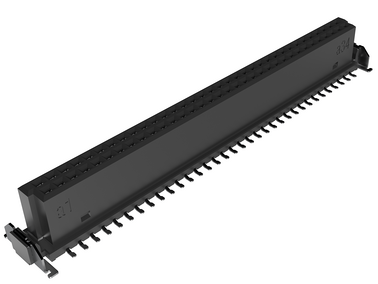

One27 Female low-profile Réf. article 404-52068-51

ept One27 Federleiste gerade Low 404 52068 51
68 pins, unmated stacking height: 6.25 mm, for board-to-board distances from 8.0 to 11.0 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Female low-profile Réf. article 404-52068-51 - Données techniques

Socles

Nombre de contacts68
Technique de raccordementSMT
Distance de circuit imprimé8.0 mm to 11.0 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

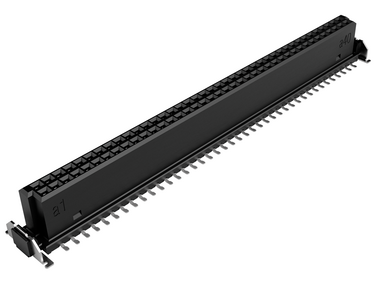

One27 Female low-profile Réf. article 404-52080-51

ept One27 Federleiste gerade Low 404 52080 51
80 pins, unmated stacking height: 6.25 mm, for board-to-board distances from 8.0 to 11.0 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Female low-profile Réf. article 404-52080-51 - Données techniques

Socles

Nombre de contacts80
Technique de raccordementSMT
Distance de circuit imprimé8.0 mm to 11.0 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

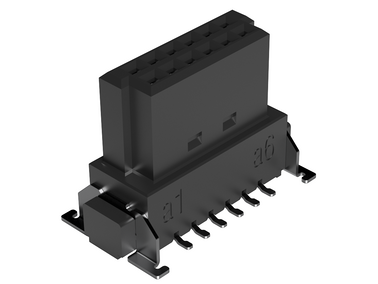

One27 Female mid-profile Réf. article 404-53012-51

ept One27 Federleiste gerade Mid 404 53012 51
12 pins, unmated stacking height: 9.05 mm, for board-to-board distances from 10.8 to 15.4 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Female mid-profile Réf. article 404-53012-51 - Données techniques

Socles

Nombre de contacts12
Technique de raccordementSMT
Distance de circuit imprimé10.8 mm to 13.8 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

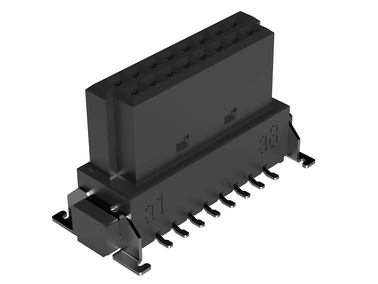

One27 Female mid-profile Réf. article 404-53016-51

ept One27 Federleiste gerade Mid 404 53016 51
16 pins, unmated stacking height: 9.05 mm, for board-to-board distances from 10.8 to 15.4 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Female mid-profile Réf. article 404-53016-51 - Données techniques

Socles

Nombre de contacts16
Technique de raccordementSMT
Distance de circuit imprimé10.8 mm to 13.8 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

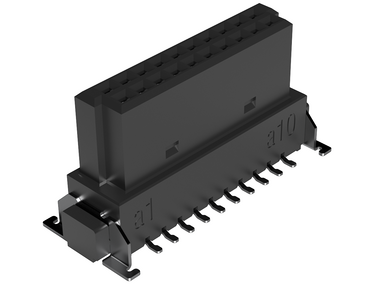

One27 Female mid-profile Réf. article 404-53020-51

ept One27 Federleiste gerade Mid 404 53020 51
20 pins, unmated stacking height: 9.05 mm, for board-to-board distances from 10.8 to 15.4 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Female mid-profile Réf. article 404-53020-51 - Données techniques

Socles

Nombre de contacts20
Technique de raccordementSMT
Distance de circuit imprimé10.8 mm to 13.8 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

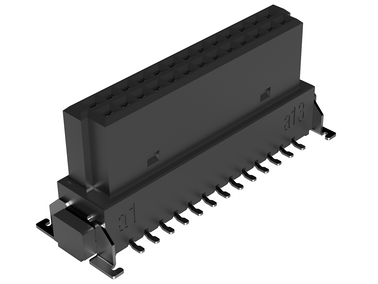

One27 Female mid-profile Réf. article 404-53026-51

ept One27 Federleiste gerade Mid 404 53026 51
26 pins, unmated stacking height: 9.05 mm, for board-to-board distances from 10.8 to 15.4 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Female mid-profile Réf. article 404-53026-51 - Données techniques

Socles

Nombre de contacts26
Technique de raccordementSMT
Distance de circuit imprimé10.8 mm to 13.8 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

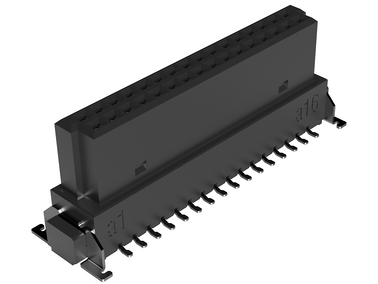

One27 Female mid-profile Réf. article 404-53032-51

ept One27 Federleiste gerade Mid 404 53032 51
32 pins, unmated stacking height: 9.05 mm, for board-to-board distances from 10.8 to 15.4 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Female mid-profile Réf. article 404-53032-51 - Données techniques

Socles

Nombre de contacts32
Technique de raccordementSMT
Distance de circuit imprimé10.8 mm to 13.8 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

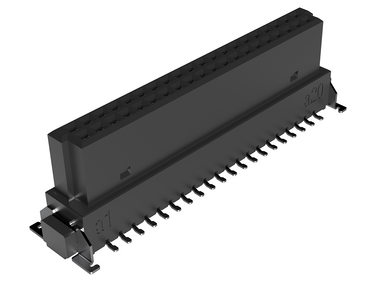

One27 Female mid-profile Réf. article 404-53040-51

ept One27 Federleiste gerade Mid 404 53040 51
40 pins, unmated stacking height: 9.05 mm, for board-to-board distances from 10.8 to 15.4 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Female mid-profile Réf. article 404-53040-51 - Données techniques

Socles

Nombre de contacts40
Technique de raccordementSMT
Distance de circuit imprimé10.8 mm to 13.8 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

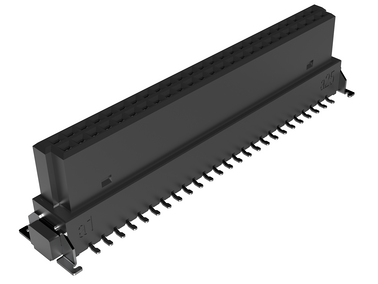

One27 Female mid-profile Réf. article 404-53050-51

ept One27 Federleiste gerade Mid 404 53050 51
50 pins, unmated stacking height: 9.05 mm, for board-to-board distances from 10.8 to 15.4 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Female mid-profile Réf. article 404-53050-51 - Données techniques

Socles

Nombre de contacts50
Technique de raccordementSMT
Distance de circuit imprimé10.8 mm to 13.8 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

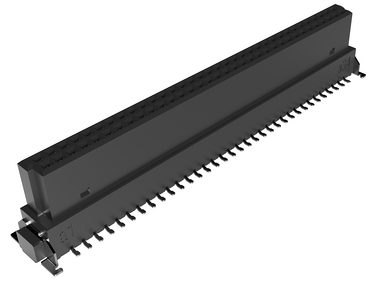

One27 Female mid-profile Réf. article 404-53068-51

ept One27 Federleiste gerade Mid 404 53068 51
68 pins, unmated stacking height: 9.05 mm, for board-to-board distances from 10.8 to 15.4 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Female mid-profile Réf. article 404-53068-51 - Données techniques

Socles

Nombre de contacts68
Technique de raccordementSMT
Distance de circuit imprimé10.8 mm to 13.8 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

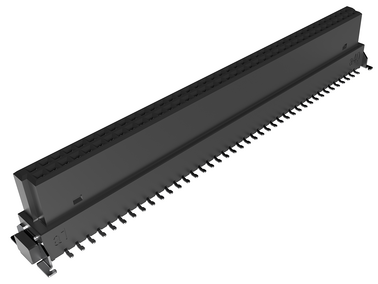

One27 Female mid-profile Réf. article 404-53080-51

ept One27 Federleiste gerade Mid 404 53080 51
80 pins, unmated stacking height: 9.05 mm, for board-to-board distances from 10.8 to 15.4 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Female mid-profile Réf. article 404-53080-51 - Données techniques

Socles

Nombre de contacts80
Technique de raccordementSMT
Distance de circuit imprimé10.8 mm to 13.8 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

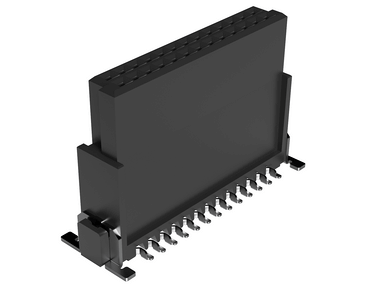

One27 Female high-profile Réf. article 404-54026-51

ept One27 Federleiste gerade high 404 54026 51
26 pins, unmated stacking height: 13.65 mm, for board-to-board distances from 15.4 to 20.0 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Female high-profile Réf. article 404-54026-51 - Données techniques

Socles

Nombre de contacts26
Technique de raccordementSMT
Distance de circuit imprimé15.4 to 20.0 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
3.1 A at 20°C (4 of 50 pins)
1.4 A at 20°C (50 of 50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

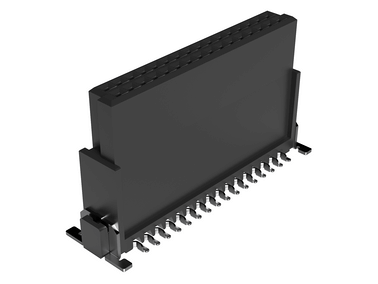

One27 Female high-profile Réf. article 404-54032-51

ept One27 Federleiste gerade high 404 54032 51
32 pins, unmated stacking height: 13.65 mm, for board-to-board distances from 15.4 to 20.0 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Female high-profile Réf. article 404-54032-51 - Données techniques

Socles

Nombre de contacts32
Technique de raccordementSMT
Distance de circuit imprimé15.4 to 20.0 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
3.1 A at 20°C (4 of 50 pins)
1.4 A at 20°C (50 of 50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

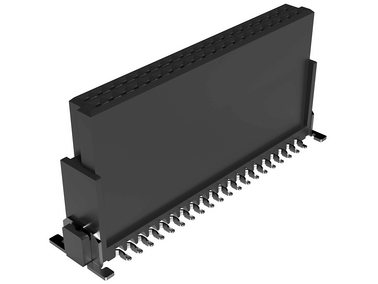

One27 Female high-profile Réf. article 404-54040-51

ept One27 Federleiste gerade high 404 54040 51
40 pins, unmated stacking height: 13.65 mm, for board-to-board distances from 15.4 to 20.0 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Female high-profile Réf. article 404-54040-51 - Données techniques

Socles

Nombre de contacts40
Technique de raccordementSMT
Distance de circuit imprimé15.4 to 20.0 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
3.1 A at 20°C (4 of 50 pins)
1.4 A at 20°C (50 of 50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

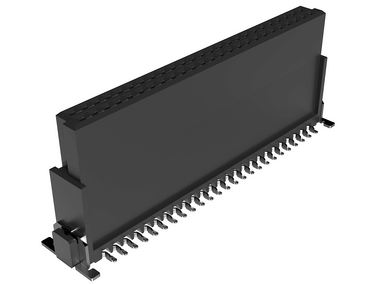

One27 Female high-profile Réf. article 404-54050-51

ept One27 Federleiste gerade high 404 54050 51
50 pins, unmated stacking height: 13.65 mm, for board-to-board distances from 15.4 to 20.0 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Female high-profile Réf. article 404-54050-51 - Données techniques

Socles

Nombre de contacts50
Technique de raccordementSMT
Distance de circuit imprimé15.4 to 20.0 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
3.1 A at 20°C (4 of 50 pins)
1.4 A at 20°C (50 of 50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe
Male straight

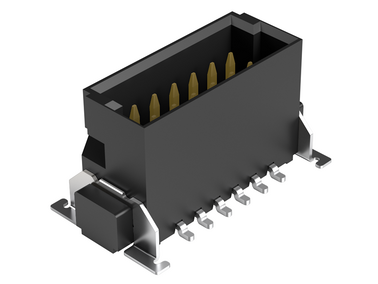

One27 Male low-profile Réf. article 403-52012-51

ept One27 Messerleiste gerade Low 403 52012 51
12 pins, unmated stacking height: 1.75 mm, for board-to-board distances from 8.0 to 12.3 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Câble à carte
Haute densité
Renforcé
One27 Male low-profile Réf. article 403-52012-51 - Données techniques

Socles

Nombre de contacts12
Technique de raccordementSMT
Distance de circuit imprimé8.0 mm to 12.3 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

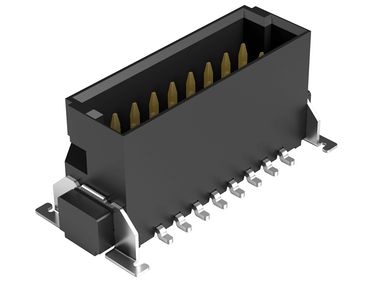

One27 Male low-profile Réf. article 403-52016-51

ept One27 Messerleiste gerade Low 403 52016 51
16 pins, unmated stacking height: 1.75 mm, for board-to-board distances from 8.0 to 12.3 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Câble à carte
Haute densité
Renforcé
One27 Male low-profile Réf. article 403-52016-51 - Données techniques

Socles

Nombre de contacts16
Technique de raccordementSMT
Distance de circuit imprimé8.0 mm to 12.3 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

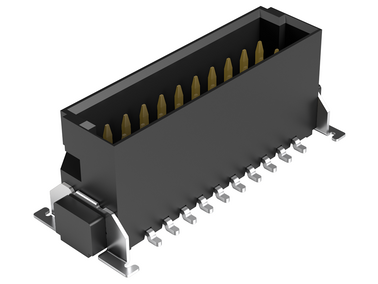

One27 Male low-profile Réf. article 403-52020-51

ept One27 Messerleiste gerade Low 403 52020 51
20 pins, unmated stacking height: 1.75 mm, for board-to-board distances from 8.0 to 12.3 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Câble à carte
Haute densité
Renforcé
One27 Male low-profile Réf. article 403-52020-51 - Données techniques

Socles

Nombre de contacts20
Technique de raccordementSMT
Distance de circuit imprimé8.0 mm to 12.3 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

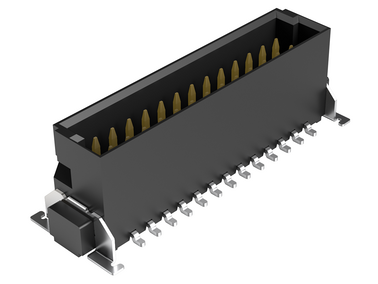

One27 Male low-profile Réf. article 403-52026-51

ept One27 Messerleiste gerade Low 403 52026 51
26 pins, unmated stacking height: 1.75 mm, for board-to-board distances from 8.0 to 12.3 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Câble à carte
Haute densité
Renforcé
One27 Male low-profile Réf. article 403-52026-51 - Données techniques

Socles

Nombre de contacts26
Technique de raccordementSMT
Distance de circuit imprimé8.0 mm to 12.3 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Male low-profile Réf. article 403-52032-51

ept One27 Messerleiste gerade Low 403 52032 51
32 pins, unmated stacking height: 1.75 mm, for board-to-board distances from 8.0 to 12.3 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Câble à carte
Haute densité
Renforcé
One27 Male low-profile Réf. article 403-52032-51 - Données techniques

Socles

Nombre de contacts32
Technique de raccordementSMT
Distance de circuit imprimé8.0 mm to 12.3 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Male low-profile Réf. article 403-52040-51

ept One27 Messerleiste gerade Low 403 52040 51
40 pins, unmated stacking height: 1.75 mm, for board-to-board distances from 8.0 to 12.3 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Câble à carte
Haute densité
Renforcé
One27 Male low-profile Réf. article 403-52040-51 - Données techniques

Socles

Nombre de contacts40
Technique de raccordementSMT
Distance de circuit imprimé8.0 mm to 12.3 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

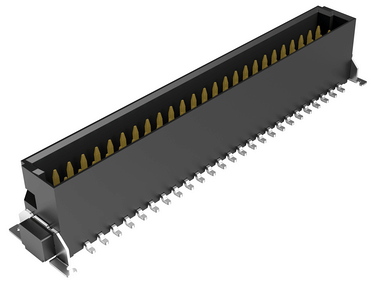

One27 Male low-profile Réf. article 403-52050-51

ept One27 Messerleiste gerade Low 403 52050 51
50 pins, unmated stacking height: 1.75 mm, for board-to-board distances from 8.0 to 12.3 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Câble à carte
Haute densité
Renforcé
One27 Male low-profile Réf. article 403-52050-51 - Données techniques

Socles

Nombre de contacts50
Technique de raccordementSMT
Distance de circuit imprimé8.0 mm to 12.3 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

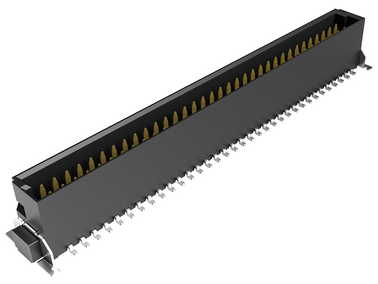

One27 Male low-profile Réf. article 403-52068-51

ept One27 Messerleiste gerade Low 403 52068 51
68 pins, unmated stacking height: 1.75 mm, for board-to-board distances from 8.0 to 12.3 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Câble à carte
Haute densité
Renforcé
One27 Male low-profile Réf. article 403-52068-51 - Données techniques

Socles

Nombre de contacts68
Technique de raccordementSMT
Distance de circuit imprimé8.0 mm to 12.3 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Male low-profile Réf. article 403-52080-51

ept One27 Messerleiste gerade Low 403 52080 51
80 pins, unmated stacking height: 1.75 mm, for board-to-board distances from 8.0 to 12.3 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Câble à carte
Haute densité
Renforcé
One27 Male low-profile Réf. article 403-52080-51 - Données techniques

Socles

Nombre de contacts80
Technique de raccordementSMT
Distance de circuit imprimé8.0 mm to 12.3 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

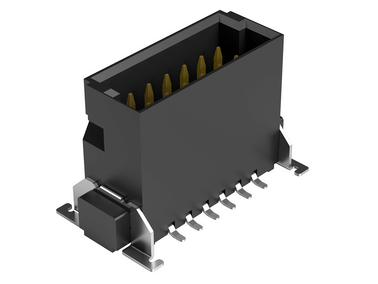

One27 Male mid-profile Réf. article 403-53012-51

ept One27 Messerleiste gerade Mid 403 53012 51
12 pins, unmated stacking height: 3.25 mm, for board-to-board distances from 9.5 to 13.8 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Câble à carte
Haute densité
Renforcé
One27 Male mid-profile Réf. article 403-53012-51 - Données techniques

Socles

Nombre de contacts12
Technique de raccordementSMT
Distance de circuit imprimé9.5 mm to 13.8 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Male mid-profile Réf. article 403-53016-51

ept One27 Messerleiste gerade Mid 403 53016 51
16 pins, unmated stacking height: 3.25 mm, for board-to-board distances from 9.5 to 13.8 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Câble à carte
Haute densité
Renforcé
One27 Male mid-profile Réf. article 403-53016-51 - Données techniques

Socles

Nombre de contacts16
Technique de raccordementSMT
Distance de circuit imprimé9.5 mm to 13.8 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

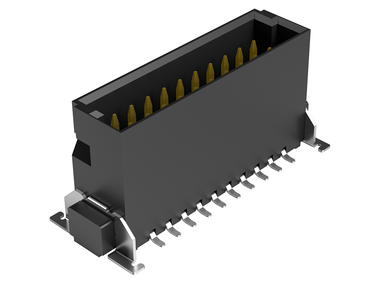

One27 Male mid-profile Réf. article 403-53020-51

ept One27 Messerleiste gerade Mid 403 53020 51
20 pins, unmated stacking height: 3.25 mm, for board-to-board distances from 9.5 to 13.8 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Câble à carte
Haute densité
Renforcé
One27 Male mid-profile Réf. article 403-53020-51 - Données techniques

Socles

Nombre de contacts20
Technique de raccordementSMT
Distance de circuit imprimé9.5 mm to 13.8 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

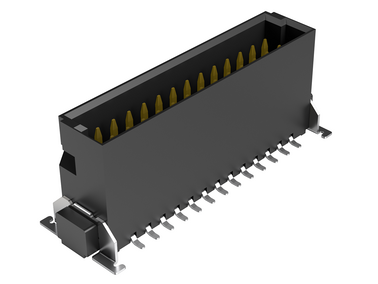

One27 Male mid-profile Réf. article 403-53026-51

ept One27 Messerleiste gerade Mid 403 53026 51
26 pins, unmated stacking height: 3.25 mm, for board-to-board distances from 9.5 to 13.8 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Câble à carte
Haute densité
Renforcé
One27 Male mid-profile Réf. article 403-53026-51 - Données techniques

Socles

Nombre de contacts26
Technique de raccordementSMT
Distance de circuit imprimé9.5 mm to 13.8 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Male mid-profile Réf. article 403-53032-51

ept One27 Messerleiste gerade Mid 403 53032 51
32 pins, unmated stacking height: 3.25 mm, for board-to-board distances from 9.5 to 13.8 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Câble à carte
Haute densité
Renforcé
One27 Male mid-profile Réf. article 403-53032-51 - Données techniques

Socles

Nombre de contacts32
Technique de raccordementSMT
Distance de circuit imprimé9.5 mm to 13.8 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

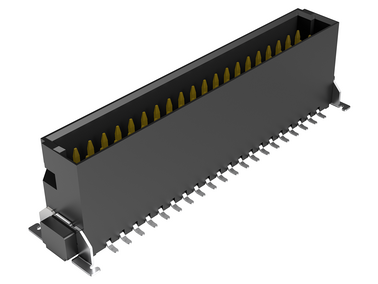

One27 Male mid-profile Réf. article 403-53040-51

ept One27 Messerleiste gerade Mid 403 53040 51
40 pins, unmated stacking height: 3.25 mm, for board-to-board distances from 9.5 to 13.8 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Câble à carte
Haute densité
Renforcé
One27 Male mid-profile Réf. article 403-53040-51 - Données techniques

Socles

Nombre de contacts40
Technique de raccordementSMT
Distance de circuit imprimé9.5 mm to 13.8 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

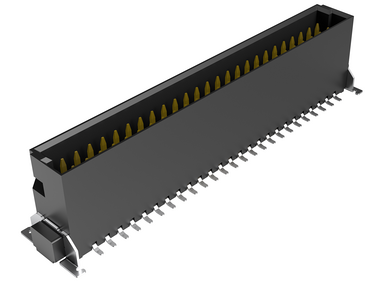

One27 Male mid-profile Réf. article 403-53050-51

ept One27 Messerleiste gerade Mid 403 53050 51
50 pins, unmated stacking height: 3.25 mm, for board-to-board distances from 9.5 to 13.8 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Câble à carte
Haute densité
Renforcé
One27 Male mid-profile Réf. article 403-53050-51 - Données techniques

Socles

Nombre de contacts50
Technique de raccordementSMT
Distance de circuit imprimé9.5 mm to 13.8 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Male mid-profile Réf. article 403-53068-51

ept One27 Messerleiste gerade Mid 403 53068 51
68 pins, unmated stacking height: 3.25 mm, for board-to-board distances from 9.5 to 13.8 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Câble à carte
Haute densité
Renforcé
One27 Male mid-profile Réf. article 403-53068-51 - Données techniques

Socles

Nombre de contacts68
Technique de raccordementSMT
Distance de circuit imprimé9.5 mm to 13.8 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

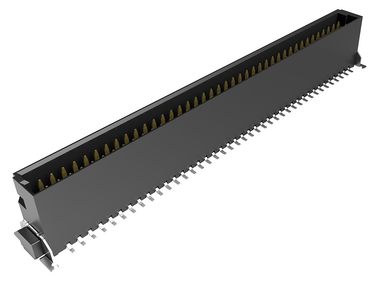

One27 Male mid-profile Réf. article 403-53080-51

ept One27 Messerleiste gerade Mid 403 53080 51
80 pins, unmated stacking height: 3.25 mm, for board-to-board distances from 9.5 to 13.8 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Câble à carte
Haute densité
Renforcé
One27 Male mid-profile Réf. article 403-53080-51 - Données techniques

Socles

Nombre de contacts80
Technique de raccordementSMT
Distance de circuit imprimé9.5 mm to 13.8 mm
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

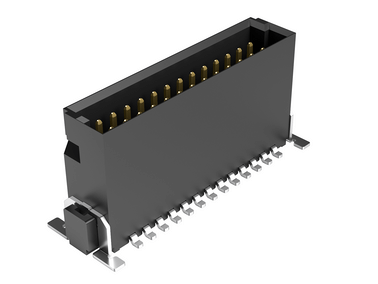

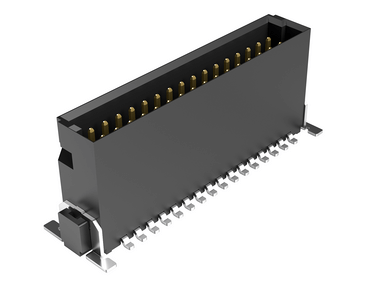

One27 Male high-profile Réf. article 403-54026-51

ept One27 Messerleiste gerade High 403 54026 51
26 pins, unmated stacking height: 4.85 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Male high-profile Réf. article 403-54026-51 - Données techniques

Socles

Nombre de contacts26
Technique de raccordementSMT
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over NiP over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
3.1 A at 20°C (4 of 50 pins)
1.4 A at 20°C (50 of 50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Male high-profile Réf. article 403-54050-51

ept One27 Messerleiste gerade High 403 54050 51
50 pins, unmated stacking height: 4.85 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Male high-profile Réf. article 403-54050-51 - Données techniques

Socles

Nombre de contacts50
Technique de raccordementSMT
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over NiP over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
3.1 A at 20°C (4 of 50 pins)
1.4 A at 20°C (50 of 50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Male high-profile Réf. article 403-54080-51

ept One27 Messerleiste gerade High 403 54080 51
80 pins, unmated stacking height: 4.85 mm, SMT, pitch 1.27 mm, Performance level 1
Parallèle
À angle droit
SMT
Haute densité
Renforcé
One27 Male high-profile Réf. article 403-54080-51 - Données techniques

Socles

Nombre de contacts80
Technique de raccordementSMT
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over NiP over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
3.1 A at 20°C (4 of 50 pins)
1.4 A at 20°C (50 of 50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe
Female angled

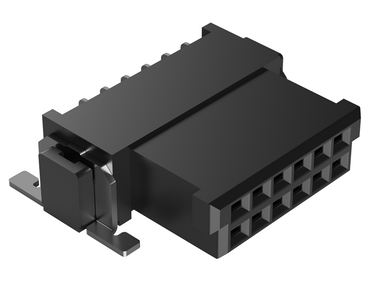

One27 Female angled Réf. article 404-51012-51

ept One27 Federleiste gewinkelt 404 51012 51
12 pins, right angled, SMT, pitch 1.27 mm, Performance level 1
À angle droit
Horizontal
SMT
Haute densité
Renforcé
One27 Female angled Réf. article 404-51012-51 - Données techniques

Socles

Nombre de contacts12
Technique de raccordementSMT
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Female angled Réf. article 404-51016-51

ept One27 Federleiste gewinkelt 404 51016 51
16 pins, right angled, SMT, pitch 1.27 mm, Performance level 1
À angle droit
Horizontal
SMT
Haute densité
Renforcé
One27 Female angled Réf. article 404-51016-51 - Données techniques

Socles

Nombre de contacts16
Technique de raccordementSMT
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

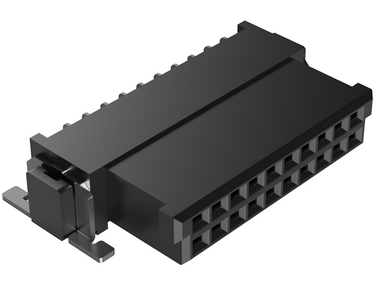

One27 Female angled Réf. article 404-51020-51

ept One27 Federleiste gewinkelt 404 51020 51
20 pins, right angled, SMT, pitch 1.27 mm, Performance level 1
À angle droit
Horizontal
SMT
Haute densité
Renforcé
One27 Female angled Réf. article 404-51020-51 - Données techniques

Socles

Nombre de contacts20
Technique de raccordementSMT
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Female angled Réf. article 404-51026-51

ept One27 Federleiste gewinkelt 404 51026 51
26 pins, right angled, SMT, pitch 1.27 mm, Performance level 1
À angle droit
Horizontal
SMT
Haute densité
Renforcé
One27 Female angled Réf. article 404-51026-51 - Données techniques

Socles

Nombre de contacts26
Technique de raccordementSMT
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Female angled Réf. article 404-51032-51

ept One27 Federleiste gewinkelt 404 51032 51
32 pins, right angled, SMT, pitch 1.27 mm, Performance level 1
À angle droit
Horizontal
SMT
Haute densité
Renforcé
One27 Female angled Réf. article 404-51032-51 - Données techniques

Socles

Nombre de contacts32
Technique de raccordementSMT
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Female angled Réf. article 404-51040-51

ept One27 Federleiste gewinkelt 404 51040 51
40 pins, right angled, SMT, pitch 1.27 mm, Performance level 1
À angle droit
Horizontal
SMT
Haute densité
Renforcé
One27 Female angled Réf. article 404-51040-51 - Données techniques

Socles

Nombre de contacts40
Technique de raccordementSMT
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

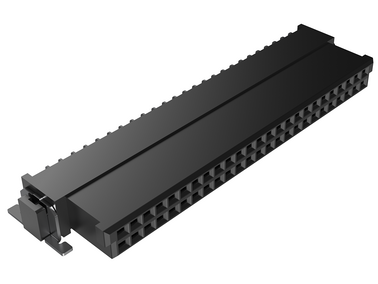

One27 Female angled Réf. article 404-51050-51

ept One27 Federleiste gewinkelt 404 51050 51
50 pins, right angled, SMT, pitch 1.27 mm, Performance level 1
À angle droit
Horizontal
SMT
Haute densité
Renforcé
One27 Female angled Réf. article 404-51050-51 - Données techniques

Socles

Nombre de contacts50
Technique de raccordementSMT
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Female angled Réf. article 404-51068-51

ept One27 Federleiste gewinkelt 404 51068 51
68 pins, right angled, SMT, pitch 1.27 mm, Performance level 1
À angle droit
Horizontal
SMT
Haute densité
Renforcé
One27 Female angled Réf. article 404-51068-51 - Données techniques

Socles

Nombre de contacts68
Technique de raccordementSMT
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

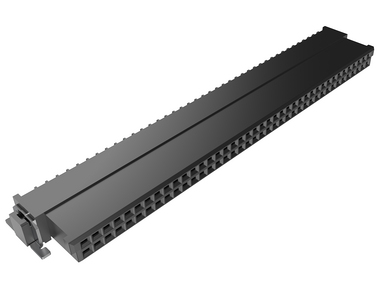

One27 Female angled Réf. article 404-51080-51

ept One27 Federleiste gewinkelt 404 51080 51
80 pins, right angled, SMT, pitch 1.27 mm, Performance level 1
À angle droit
Horizontal
SMT
Haute densité
Renforcé
One27 Female angled Réf. article 404-51080-51 - Données techniques

Socles

Nombre de contacts80
Technique de raccordementSMT
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe
Male angled

One27 Male angled Réf. article 403-51012-51

ept One27 Messerleiste gewinkelt 403 51012 51
12 pins, right angled, SMT, pitch 1.27 mm, Performance level 1
À angle droit
Horizontal
SMT
Haute densité
Renforcé
One27 Male angled Réf. article 403-51012-51 - Données techniques

Socles

Nombre de contacts12
Technique de raccordementSMT
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over NiP over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Male angled Réf. article 403-51016-51

ept One27 Messerleiste gewinkelt 403 51016 51
16 pins, right angled, SMT, pitch 1.27 mm, Performance level 1
À angle droit
Horizontal
SMT
Haute densité
Renforcé
One27 Male angled Réf. article 403-51016-51 - Données techniques

Socles

Nombre de contacts16
Technique de raccordementSMT
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over NiP over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Male angled Réf. article 403-51020-51

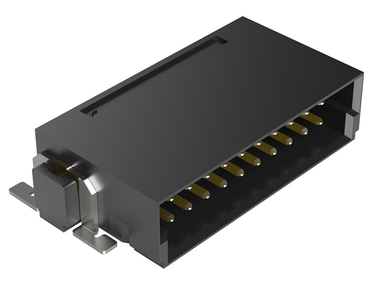

ept One27 Messerleiste gewinkelt 403 51020 51
20 pins, right angled, SMT, pitch 1.27 mm, Performance level 1
À angle droit
Horizontal
SMT
Haute densité
Renforcé
One27 Male angled Réf. article 403-51020-51 - Données techniques

Socles

Nombre de contacts20
Technique de raccordementSMT
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over NiP over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Male angled Réf. article 403-51026-51

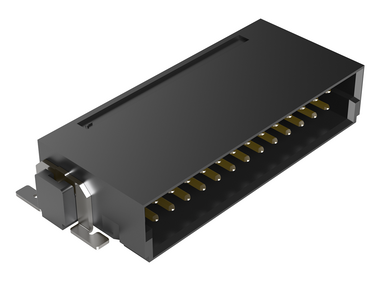

ept One27 Messerleiste gewinkelt 403 51026 51
26 pins, right angled, SMT, pitch 1.27 mm, Performance level 1
À angle droit
Horizontal
SMT
Haute densité
Renforcé
One27 Male angled Réf. article 403-51026-51 - Données techniques

Socles

Nombre de contacts26
Technique de raccordementSMT
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over NiP over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Male angled Réf. article 403-51032-51

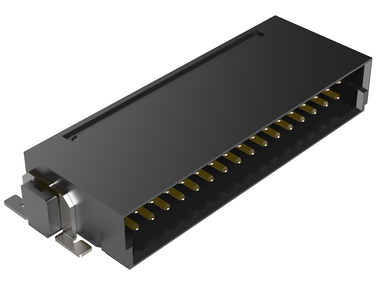

ept One27 Messerleiste gewinkelt 403 51032 51
32 pins, right angled, SMT, pitch 1.27 mm, Performance level 1
À angle droit
Horizontal
SMT
Haute densité
Renforcé
One27 Male angled Réf. article 403-51032-51 - Données techniques

Socles

Nombre de contacts32
Technique de raccordementSMT
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over NiP over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Male angled Réf. article 403-51040-51

ept One27 Messerleiste gewinkelt 403 51040 51
40 pins, right angled, SMT, pitch 1.27 mm, Performance level 1
À angle droit
Horizontal
SMT
Haute densité
Renforcé
One27 Male angled Réf. article 403-51040-51 - Données techniques

Socles

Nombre de contacts40
Technique de raccordementSMT
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over NiP over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Male angled Réf. article 403-51050-51

ept One27 Messerleiste gewinkelt 403 51050 51
50 pins, right angled, SMT, pitch 1.27 mm, Performance level 1
À angle droit
Horizontal
SMT
Haute densité
Renforcé
One27 Male angled Réf. article 403-51050-51 - Données techniques

Socles

Nombre de contacts50
Technique de raccordementSMT
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over NiP over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Male angled Réf. article 403-51068-51

ept One27 Messerleiste gewinkelt 403 51068 51
68 pins, right angled, SMT, pitch 1.27 mm, Performance level 1
À angle droit
Horizontal
SMT
Haute densité
Renforcé
One27 Male angled Réf. article 403-51068-51 - Données techniques

Socles

Nombre de contacts68
Technique de raccordementSMT
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over NiP over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Male angled Réf. article 403-51080-51

ept One27 Messerleiste gewinkelt 403 51080 51
80 pins, right angled, SMT, pitch 1.27 mm, Performance level 1
À angle droit
Horizontal
SMT
Haute densité
Renforcé
One27 Male angled Réf. article 403-51080-51 - Données techniques

Socles

Nombre de contacts80
Technique de raccordementSMT
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over NiP over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Coplanarité≤ 0.1 mm
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Courant de fonctionnement
IEC 60512-5-2
1.4 A at 20°C (50 pins)
Résistance traversante
IEC 60512-2-1
≤ 25 mΩ
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Montage

Température de brasage
JEDEC J-STD-020E
20 - 40 s at 260°C
MSL
JEDEC J-STD-020E
1
ComposantsPick and Place

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe
Female IDC

One27 Female IDC Réf. article 404-59010-61

One27 Federleiste IDC Neu Foto
12 pins, for IDC-connection with ribbon cable AWG 30/7, pitch ribbon cable 0.635 mm, pitch connector 1.27 mm, Performance level 1, The female IDC is designed to be used for cable assembly. Observe the recommendations for processing.
Câble à carte
Haute densité
Renforcé
One27 Female IDC Réf. article 404-59010-61 - Données techniques

Socles

Nombre de contacts12
Technique de raccordementIDC
Température de fonctionnement-55°C to + 125°C (depending on used cable type)

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Résistance traversante
IEC 60512-2-1
≤ 25 mΩ Female --> Male
≤ 10 mΩ IDC --> Cable
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Female IDC Réf. article 404-59016-61

One27 Federleiste IDC Neu Foto
16 pins, for IDC-connection with ribbon cable AWG 30/7, pitch ribbon cable 0.635 mm, pitch connector 1.27 mm, Performance level 1, The female IDC is designed to be used for cable assembly. Observe the recommendations for processing.
Câble à carte
Haute densité
Renforcé
One27 Female IDC Réf. article 404-59016-61 - Données techniques

Socles

Nombre de contacts16
Technique de raccordementIDC
Température de fonctionnement-55°C to + 125°C (depending on used cable type)

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Résistance traversante
IEC 60512-2-1
≤ 25 mΩ Female --> Male
≤ 10 mΩ IDC --> Cable
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Female IDC Réf. article 404-59020-61

One27 Federleiste IDC Neu Foto
20 pins, for IDC-connection with ribbon cable AWG 30/7, pitch ribbon cable 0.635 mm, pitch connector 1.27 mm, Performance level 1, The female IDC is designed to be used for cable assembly. Observe the recommendations for processing.
Câble à carte
Haute densité
Renforcé
One27 Female IDC Réf. article 404-59020-61 - Données techniques

Socles

Nombre de contacts20
Technique de raccordementIDC
Température de fonctionnement-55°C to + 125°C (depending on used cable type)

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Résistance traversante
IEC 60512-2-1
≤ 25 mΩ Female --> Male
≤ 10 mΩ IDC --> Cable
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Female IDC Réf. article 404-59026-61

One27 Federleiste IDC Neu Foto
26 pins, for IDC-connection with ribbon cable AWG 30/7, pitch ribbon cable 0.635 mm, pitch connector 1.27 mm, Performance level 1, The female IDC is designed to be used for cable assembly. Observe the recommendations for processing.
Câble à carte
Haute densité
Renforcé
One27 Female IDC Réf. article 404-59026-61 - Données techniques

Socles

Nombre de contacts26
Technique de raccordementIDC
Température de fonctionnement-55°C to + 125°C (depending on used cable type)

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Résistance traversante
IEC 60512-2-1
≤ 25 mΩ Female --> Male
≤ 10 mΩ IDC --> Cable
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Female IDC Réf. article 404-59032-61

One27 Federleiste IDC Neu Foto
32 pins, for IDC-connection with ribbon cable AWG 30/7, pitch ribbon cable 0.635 mm, pitch connector 1.27 mm, Performance level 1, The female IDC is designed to be used for cable assembly. Observe the recommendations for processing.
Câble à carte
Haute densité
Renforcé
One27 Female IDC Réf. article 404-59032-61 - Données techniques

Socles

Nombre de contacts32
Technique de raccordementIDC
Température de fonctionnement-55°C to + 125°C (depending on used cable type)

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Résistance traversante
IEC 60512-2-1
≤ 25 mΩ Female --> Male
≤ 10 mΩ IDC --> Cable
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Female IDC Réf. article 404-59040-61

One27 Federleiste IDC Neu Foto
40 pins, for IDC-connection with ribbon cable AWG 30/7, pitch ribbon cable 0.635 mm, pitch connector 1.27 mm, Performance level 1, The female IDC is designed to be used for cable assembly. Observe the recommendations for processing.
Câble à carte
Haute densité
Renforcé
One27 Female IDC Réf. article 404-59040-61 - Données techniques

Socles

Nombre de contacts40
Technique de raccordementIDC
Température de fonctionnement-55°C to + 125°C (depending on used cable type)

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Résistance traversante
IEC 60512-2-1
≤ 25 mΩ Female --> Male
≤ 10 mΩ IDC --> Cable
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Female IDC Réf. article 404-59050-61

One27 Federleiste IDC Neu Foto
50 pins, for IDC-connection with ribbon cable AWG 30/7, pitch ribbon cable 0.635 mm, pitch connector 1.27 mm, Performance level 1, The female IDC is designed to be used for cable assembly. Observe the recommendations for processing.
Câble à carte
Haute densité
Renforcé
One27 Female IDC Réf. article 404-59050-61 - Données techniques

Socles

Nombre de contacts50
Technique de raccordementIDC
Température de fonctionnement-55°C to + 125°C (depending on used cable type)

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Résistance traversante
IEC 60512-2-1
≤ 25 mΩ Female --> Male
≤ 10 mΩ IDC --> Cable
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Female IDC Réf. article 404-59068-61

One27 Federleiste IDC Neu Foto
68 pins, for IDC-connection with ribbon cable AWG 30/7, pitch ribbon cable 0.635 mm, pitch connector 1.27 mm, Performance level 1, The female IDC is designed to be used for cable assembly. Observe the recommendations for processing.
Câble à carte
Haute densité
Renforcé
One27 Female IDC Réf. article 404-59068-61 - Données techniques

Socles

Nombre de contacts68
Technique de raccordementIDC
Température de fonctionnement-55°C to + 125°C (depending on used cable type)

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Résistance traversante
IEC 60512-2-1
≤ 25 mΩ Female --> Male
≤ 10 mΩ IDC --> Cable
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 Female IDC Réf. article 404-59080-61

One27 Federleiste IDC Neu Foto
80 pins, for IDC-connection with ribbon cable AWG 30/7, pitch ribbon cable 0.635 mm, pitch connector 1.27 mm, Performance level 1, The female IDC is designed to be used for cable assembly. Observe the recommendations for processing.
Câble à carte
Haute densité
Renforcé
One27 Female IDC Réf. article 404-59080-61 - Données techniques

Socles

Nombre de contacts80
Technique de raccordementIDC
Température de fonctionnement-55°C to + 125°C (depending on used cable type)

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles
Oscillation, forme sinusoïdale
IEC 60512-6-4
10 - 2000 Hz, 20g
Perturbations de contact pendant l'oscillation, forme sinusoïdale
IEC 60512-2-5
≤ 1 µs
Chocs, forme semi-sinusoïdale
IEC 60512-6-3
50g, 11 ms
Perturbations de contact pendant les chocs, forme semi-sinusoïdale
IEC 60512-2-5
≤ 1 µs

Électrique

Résistance traversante
IEC 60512-2-1
≤ 25 mΩ Female --> Male
≤ 10 mΩ IDC --> Cable
Entrefers et lignes de fuitemin. 0.4 mm
Résistance d'isolation
IEC 60512-3-1
≥ 10 GΩ
Tension test
IEC 60512-4-1
500 VAC

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe
One27 cable assembly standard

One27 cable assembly 12 pins 100 mm version 120 Réf. article 404-6112-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto
12 pins, cable length 100 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -30°C to +105°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly 12 pins 100 mm version 120 Réf. article 404-6112-100-120-1 - Données techniques

Socles

Nombre de contacts12
Technique de raccordementIDC
Température de fonctionnement-30°C to + 105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.2 A at 25°C
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly 16 pins 100 mm version 120 Réf. article 404-6116-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto
16 pins, cable length 100 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -30°C to +105°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly 16 pins 100 mm version 120 Réf. article 404-6116-100-120-1 - Données techniques

Socles

Nombre de contacts16
Technique de raccordementIDC
Température de fonctionnement-30°C to + 105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.2 A at 25°C
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly 20 pins 100 mm version 120 Réf. article 404-6120-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto
20 pins, cable length 100 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -30°C to +105°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly 20 pins 100 mm version 120 Réf. article 404-6120-100-120-1 - Données techniques

Socles

Nombre de contacts20
Technique de raccordementIDC
Température de fonctionnement-30°C to + 105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.2 A at 25°C
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly 26 pins 100 mm version 120 Réf. article 404-6126-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto
26 pins, cable length 100 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -30°C to +105°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly 26 pins 100 mm version 120 Réf. article 404-6126-100-120-1 - Données techniques

Socles

Nombre de contacts26
Technique de raccordementIDC
Température de fonctionnement-30°C to + 105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.2 A at 25°C
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly 32 pins 100 mm version 120 Réf. article 404-6132-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto
32 pins, cable length 100 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -30°C to +105°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly 32 pins 100 mm version 120 Réf. article 404-6132-100-120-1 - Données techniques

Socles

Nombre de contacts32
Technique de raccordementIDC
Température de fonctionnement-30°C to + 105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.2 A at 25°C
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly 40 pins 100 mm version 120 Réf. article 404-6140-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto
40 pins, cable length 100 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -30°C to +105°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly 40 pins 100 mm version 120 Réf. article 404-6140-100-120-1 - Données techniques

Socles

Nombre de contacts40
Technique de raccordementIDC
Température de fonctionnement-30°C to + 105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.2 A at 25°C
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly 50 pins 100 mm version 120 Réf. article 404-6150-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto
50 pins, cable length 100 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -30°C to +105°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly 50 pins 100 mm version 120 Réf. article 404-6150-100-120-1 - Données techniques

Socles

Nombre de contacts50
Technique de raccordementIDC
Température de fonctionnement-30°C to + 105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.2 A at 25°C
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly 68 pins 100 mm version 120 Réf. article 404-6168-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto
68 pins, cable length 100 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -30°C to +105°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly 68 pins 100 mm version 120 Réf. article 404-6168-100-120-1 - Données techniques

Socles

Nombre de contacts68
Technique de raccordementIDC
Température de fonctionnement-30°C to + 105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.2 A at 25°C
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly 80 pins 100 mm version 120 Réf. article 404-6180-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto
80 pins, cable length 100 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -30°C to +105°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly 80 pins 100 mm version 120 Réf. article 404-6180-100-120-1 - Données techniques

Socles

Nombre de contacts80
Technique de raccordementIDC
Température de fonctionnement-30°C to + 105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.2 A at 25°C
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe
One27 cable assembly PVC customization

One27 cable assembly version 100 Réf. article 404-61NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -30°C to +105°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 100 Réf. article 404-61NN-LLL-100-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-30°C to + 105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.2 A at 25°C
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly version 110 Réf. article 404-61NN-LLL-110-1

ept One27 Kabelkonfektion 110
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -30°C to +105°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 110 Réf. article 404-61NN-LLL-110-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-30°C to + 105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.2 A at 25°C
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly version 120 Réf. article 404-61NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -30°C to +105°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 120 Réf. article 404-61NN-LLL-120-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-30°C to + 105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.2 A at 25°C
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly version 130 Réf. article 404-61NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -30°C to +105°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 130 Réf. article 404-61NN-LLL-130-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-30°C to + 105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.2 A at 25°C
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly version 140 Réf. article 404-61NN-LLL-140-1

ept One27 Kabelkonfektion 140
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -30°C to +105°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 140 Réf. article 404-61NN-LLL-140-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-30°C to + 105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.2 A at 25°C
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly version 400 Réf. article 404-61NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -30°C to +105°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 400 Réf. article 404-61NN-LLL-400-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-30°C to + 105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.2 A at 25°C
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly version 420 Réf. article 404-61NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -30°C to +105°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 420 Réf. article 404-61NN-LLL-420-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-30°C to + 105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.2 A at 25°C
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly version 440 Réf. article 404-61NN-LLL-440-1

ept One27 Kabelkonfektion 440
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -30°C to +105°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 440 Réf. article 404-61NN-LLL-440-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-30°C to + 105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.2 A at 25°C
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe
One27 high temperature

One27 cable assembly version 100 Réf. article 404-62NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -55°C to +125°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 100 Réf. article 404-62NN-LLL-100-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0 (female IDC)
TPE-ET S (cable)
Valeur CTI
IEC 60112
175 (female IDC)
Matériau de contactCopper alloy (female IDC)
Copper tin plated (cable)
Revêtement du contactAu over PdNi over Ni (female IDC)

Mécanique

Dimension du pas1.27 mm (femaleIDC)
0.635mm (cable)
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.3 A at 25°C
Résistance traversanteMax. 354 Ω/km at 20°C (cable)
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314 & E493123
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly version 110 Réf. article 404-62NN-LLL-110-1

ept One27 Kabelkonfektion 110
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -55°C to +125°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 110 Réf. article 404-62NN-LLL-110-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0 (female IDC)
TPE-ET S (cable)
Valeur CTI
IEC 60112
175 (female IDC)
Matériau de contactCopper alloy (female IDC)
Copper tin plated (cable)
Revêtement du contactAu over PdNi over Ni (female IDC)

Mécanique

Dimension du pas1.27 mm (femaleIDC)
0.635mm (cable)
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.3 A at 25°C
Résistance traversanteMax. 354 Ω/km at 20°C (cable)
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314 & E493123
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly version 120 Réf. article 404-62NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -55°C to +125°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 120 Réf. article 404-62NN-LLL-120-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0 (female IDC)
TPE-ET S (cable)
Valeur CTI
IEC 60112
175 (female IDC)
Matériau de contactCopper alloy (female IDC)
Copper tin plated (cable)
Revêtement du contactAu over PdNi over Ni (female IDC)

Mécanique

Dimension du pas1.27 mm (femaleIDC)
0.635mm (cable)
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.3 A at 25°C
Résistance traversanteMax. 354 Ω/km at 20°C (cable)
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314 & E493123
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly version 130 Réf. article 404-62NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -30°C to +105°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 130 Réf. article 404-62NN-LLL-130-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0 (female IDC)
TPE-ET S (cable)
Valeur CTI
IEC 60112
175 (female IDC)
Matériau de contactCopper alloy (female IDC)
Copper tin plated (cable)
Revêtement du contactAu over PdNi over Ni (female IDC)

Mécanique

Dimension du pas1.27 mm (femaleIDC)
0.635mm (cable)
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.3 A at 25°C
Résistance traversanteMax. 354 Ω/km at 20°C (cable)
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314 & E493123
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly version 140 Réf. article 404-62NN-LLL-140-1

ept One27 Kabelkonfektion 140
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -55°C to +125°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 140 Réf. article 404-62NN-LLL-140-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0 (female IDC)
TPE-ET S (cable)
Valeur CTI
IEC 60112
175 (female IDC)
Matériau de contactCopper alloy (female IDC)
Copper tin plated (cable)
Revêtement du contactAu over PdNi over Ni (female IDC)

Mécanique

Dimension du pas1.27 mm (femaleIDC)
0.635mm (cable)
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.3 A at 25°C
Résistance traversanteMax. 354 Ω/km at 20°C (cable)
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314 & E493123
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly version 400 Réf. article 404-62NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -55°C to +125°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 400 Réf. article 404-62NN-LLL-400-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-30°C to + 105°C

Matériau

Corps isolantLCP, UL 94 V-0 (female IDC)
TPE-ET S (cable)
Valeur CTI
IEC 60112
175 (female IDC)
Matériau de contactCopper alloy (female IDC)
Copper tin plated (cable)
Revêtement du contactAu over PdNi over Ni (female IDC)

Mécanique

Dimension du pas1.27 mm (femaleIDC)
0.635mm (cable)
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.3 A at 25°C
Résistance traversanteMax. 354 Ω/km at 20°C (cable)
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314 & E493123
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly version 420 Réf. article 404-62NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC) , type of cable PVC: -55°C to +125°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 420 Réf. article 404-62NN-LLL-420-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0 (female IDC)
TPE-ET S (cable)
Valeur CTI
IEC 60112
175 (female IDC)
Matériau de contactCopper alloy (female IDC)
Copper tin plated (cable)
Revêtement du contactAu over PdNi over Ni (female IDC)

Mécanique

Dimension du pas1.27 mm (femaleIDC)
0.635mm (cable)
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.3 A at 25°C
Résistance traversanteMax. 354 Ω/km at 20°C (cable)
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314 & E493123
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly version 440 Réf. article 404-62NN-LLL-440-1

ept One27 Kabelkonfektion 440
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -55°C to +125°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 440 Réf. article 404-62NN-LLL-440-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-55°C to + 125°C

Matériau

Corps isolantLCP, UL 94 V-0 (female IDC)
TPE-ET S (cable)
Valeur CTI
IEC 60112
175 (female IDC)
Matériau de contactCopper alloy (female IDC)
Copper tin plated (cable)
Revêtement du contactAu over PdNi over Ni (female IDC)

Mécanique

Dimension du pas1.27 mm (femaleIDC)
0.635mm (cable)
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.3 A at 25°C
Résistance traversanteMax. 354 Ω/km at 20°C (cable)
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314 & E493123
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe
One27 halogen free

One27 cable assembly version 100 Réf. article 404-66NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -40°C to +90°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 100 Réf. article 404-66NN-LLL-100-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-40°C to + 90°C

Matériau

Corps isolantLCP, UL 94 V-0 (female IDC)
LSZH EVA/PO, UL 22088 (cable)
Valeur CTI
IEC 60112
175 (female IDC)
Matériau de contactCopper alloy (female IDC)
Copper tin plated (cable)
Revêtement du contactAu over PdNi over Ni (female IDC)

Mécanique

Dimension du pas1.27 mm (femaleIDC)
0.635mm (cable)
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Résistance traversanteMax. 354 Ω/km at 20°C (cable)
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314 & E493123
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly version 110 Réf. article 404-66NN-LLL-110-1

ept One27 Kabelkonfektion 110
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -40°C to +90°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 110 Réf. article 404-66NN-LLL-110-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-30°C to + 105°C

Matériau

Corps isolantLCP, UL 94 V-0 (female IDC)
LSZH EVA/PO, UL 22088 (cable)
Valeur CTI
IEC 60112
175 (female IDC)
Matériau de contactCopper alloy (female IDC)
Copper tin plated (cable)
Revêtement du contactAu over PdNi over Ni (female IDC)

Mécanique

Dimension du pas1.27 mm (femaleIDC)
0.635mm (cable)
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Résistance traversanteMax. 354 Ω/km at 20°C (cable)
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314 & E493123
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly version 120 Réf. article 404-66NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -40°C to +90°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 120 Réf. article 404-66NN-LLL-120-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-40°C to + 90°C

Matériau

Corps isolantLCP, UL 94 V-0 (female IDC)
LSZH EVA/PO, UL 22088 (cable)
Valeur CTI
IEC 60112
175 (female IDC)
Matériau de contactCopper alloy (female IDC)
Copper tin plated (cable)
Revêtement du contactAu over PdNi over Ni (female IDC)

Mécanique

Dimension du pas1.27 mm (femaleIDC)
0.635mm (cable)
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Résistance traversanteMax. 354 Ω/km at 20°C (cable)
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314 & E493123
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly version 130 Réf. article 404-66NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -40°C to +90°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 130 Réf. article 404-66NN-LLL-130-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-40°C to + 90°C

Matériau

Corps isolantLCP, UL 94 V-0 (female IDC)
LSZH EVA/PO, UL 22088 (cable)
Valeur CTI
IEC 60112
175 (female IDC)
Matériau de contactCopper alloy (female IDC)
Copper tin plated (cable)
Revêtement du contactAu over PdNi over Ni (female IDC)

Mécanique

Dimension du pas1.27 mm (femaleIDC)
0.635mm (cable)
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Résistance traversanteMax. 354 Ω/km at 20°C (cable)
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314 & E493123
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly version 400 Réf. article 404-66NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -40°C to +90°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 400 Réf. article 404-66NN-LLL-400-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-40°C to + 90°C

Matériau

Corps isolantLCP, UL 94 V-0 (female IDC)
LSZH EVA/PO, UL 22088 (cable)
Valeur CTI
IEC 60112
175 (female IDC)
Matériau de contactCopper alloy (female IDC)
Copper tin plated (cable)
Revêtement du contactAu over PdNi over Ni (female IDC)

Mécanique

Dimension du pas1.27 mm (femaleIDC)
0.635mm (cable)
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Résistance traversanteMax. 354 Ω/km at 20°C (cable)
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314 & E493123
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly version 420 Réf. article 404-66NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -40°C to +90°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 420 Réf. article 404-66NN-LLL-420-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-40°C to + 90°C

Matériau

Corps isolantLCP, UL 94 V-0 (female IDC)
LSZH EVA/PO, UL 22088 (cable)
Valeur CTI
IEC 60112
175 (female IDC)
Matériau de contactCopper alloy (female IDC)
Copper tin plated (cable)
Revêtement du contactAu over PdNi over Ni (female IDC)

Mécanique

Dimension du pas1.27 mm (femaleIDC)
0.635mm (cable)
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Résistance traversanteMax. 354 Ω/km at 20°C (cable)
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314 & E493123
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly version 440 Réf. article 404-66NN-LLL-440-1

ept One27 Kabelkonfektion 440
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -40°C to +90°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 440 Réf. article 404-66NN-LLL-440-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-40°C to +90°C

Matériau

Corps isolantLCP, UL 94 V-0 (female IDC)
LSZH EVA/PO, UL 22088 (cable)
Valeur CTI
IEC 60112
175 (female IDC)
Matériau de contactCopper alloy (female IDC)
Copper tin plated (cable)
Revêtement du contactAu over PdNi over Ni (female IDC)

Mécanique

Dimension du pas1.27 mm (femaleIDC)
0.635mm (cable)
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Résistance traversanteMax. 354 Ω/km at 20°C (cable)
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314 & E493123
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

One27 cable assembly version 140 Réf. article 404-61NN-LLL-140-1

ept One27 Kabelkonfektion 140
12 to 80 pins, freely selectable cable length from 30 to 999 mm, AWG 30/7 pitch ribbon cable 0.635 mm, assembly in insulation displacement connectors (IDC), type of cable PVC: -30°C to +105°C (in idle state), colored lead on a1
Câble à carte
Haute densité
One27 cable assembly version 140 Réf. article 404-61NN-LLL-140-1 - Données techniques

Socles

Nombre de contacts12 - 80
Technique de raccordementIDC
Température de fonctionnement-30°C to + 105°C

Matériau

Corps isolantLCP, UL 94 V-0
Valeur CTI
IEC 60112
175
Matériau de contactCopper alloy
Revêtement du contactAu over PdNi over Ni

Mécanique

Dimension du pas1.27 mm
Force d'enfichage par contact≤ 0.5 N
Force d'extraction par contact≥ 0.1 N
Durée de vie
IEC 60512-9-1
Performance level 1: 500 mating cycles

Électrique

Courant de fonctionnement1.2 A at 25°C
Entrefers et lignes de fuitemin. 0.4 mm

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

Vidéo : Points forts des connecteurs SMT One27

Quelles performances pour les connecteurs One27 d'ept ? Quelles possibilités de connexion de circuits imprimés et quelles techniques de raccordement sont possibles avec ces connecteurs ? Pourquoi les connecteurs One27 sont-ils particulièrement robustes et faciles à transformer ?

Ce film d'animation répond à ces questions et à bien d'autres. Jetez-y un coup d'œil ! Youtube

Caractéristiques des connecteurs de circuits imprimés SMT 1,27 mm pour applications carte à carte

La gamme One27® offre des connecteurs à la fois très flexibles et très fiables pour une large palette d'applications carte à carte. La famille de produits est conçue avec un pas de 1,27 mm, propose différentes formes droites et coudées, ainsi que des connexions avec des câbles plats et avec un nombre de pôle allant de 12 à 80 contacts. Les connecteurs sont compatibles avec tous les produits disponibles dans cette gamme et donnent d'excellents résultats lors des tests.

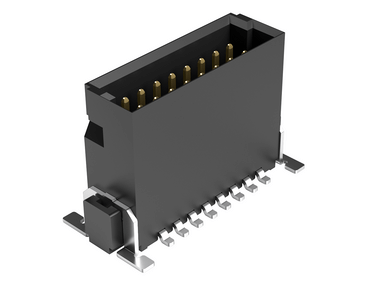

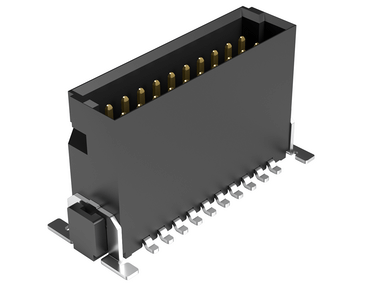

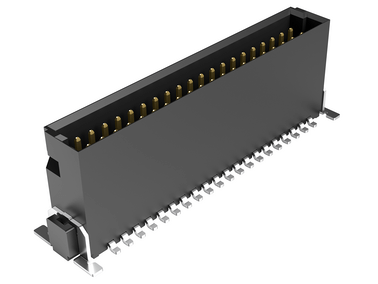

One27 barre de couteau

aperçu détaillé

protection anti-torsion

pour une connexion correcte des connecteurs mâles et femelles

chanfreins d'entrée

pour compenser le désalignement du centre et de l'angle lors du calage

boardlock

connexion robuste au circuit imprimé

goupille de positionnement

traitement optimal grâce à un placement exact

coplanarité

soudure en toute sécurité pendant le traitement

formation du ménisque

haute stabilité et résilience du joint de soudure

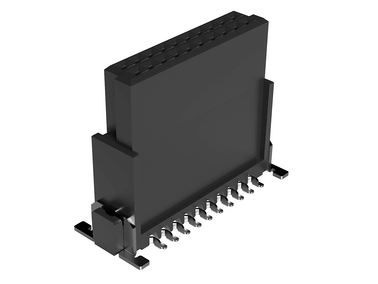

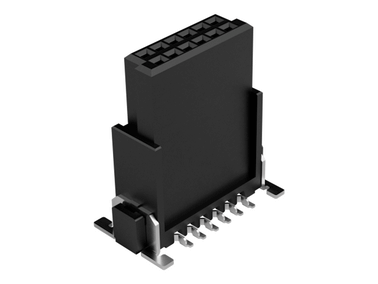

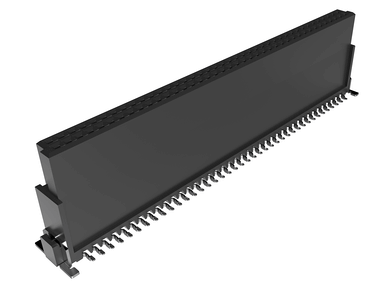

One27 barre de ressort

aperçu détaillé

contact à ressort à double extrémité

pour un contact sûr et fiable

surface lisse

contact fiable grâce à la fermeture du contact sur une surface laminée et lisse

sécurité en cas de surpopulation

haute fiabilité grâce à une compensation à haute tolérance

Des distances flexibles de circuits imprimés carte à carte

Avec les connecteurs One27 d'ept, des distances de circuits imprimés entre 8,00 et 20,00 mm sont facilement réalisables.
La fiabilité d'enfichage élevée des connecteurs One27 permet d'enficher les connecteurs mâles et femelles dans une plage de variation de 1,5 mm. La combinaison des différentes hauteurs permet d'obtenir des distances de circuits imprimés aussi bien élevées que faibles.
ept One27 Mittenversatz
Désaxage avec connecteurs One27
Tolérances de décalage admissibles

Les connecteurs SMT One27 tolèrent un décalage de 0,7 mm sur les axes longitudinal et transversal lors de l'enfichage.
ept One27 Winkelversatz
Décalage angulaire avec connecteurs One27
Tolérances d'inclinaison d'angle admissibles

Lors de l'enfichage des connecteurs de circuits imprimés One27, le connecteur femelle peut être inséré dans le connecteur mâle avec une inclinaison de 4° maximum sur l'axe longitudinal et 2° maximum sur l'axe transversal.
Rapports d'essai disponibles pour la compatibilité avec les autres connecteurs du marché
Tape & Reel-Verpackung für automatisierte Bestückung
Le connecteur femelle IDC est également disponible sans câble plat pour des longueurs de câble individuelles

One27 SMT - connecteur pour circuit imprimé au pas de 1,27 mm

Produktmanagerin Franziska Lill
"Comment proposer la plus grande diversité de modes de raccordement et de types de fiche au sein d'une même famille de produits de connecteurs, et ce avec le pas le plus compact possible et la meilleure robustesse ? Voilà le défi que nous nous sommes lancé !

Notre gamme de connecteurs de circuits imprimés SMT One27 au pas de 1,27 mm relève parfaitement le défi et offre bien plus encore : elle est pensée pour une large palette d'applications mezzanine, carte à carte et carte à câble en SMT. Nos connecteurs sont particulièrement robustes et facile à transformer, et avérés compatibles avec les connecteurs SMT classiques du commerce au pas de 1,27 mm. Avec un choix parmi trois formes différentes pour les connecteurs mâles et femelles ainsi qu'une grande fiabilité d'enfichage, pratiquement toutes les distances entre 8 et 20,00 mm et toutes les séquences de circuits imprimés sont réalisables. De plus, nous proposons à la fois le connecteur femelle IDC One27 non seulement séparément, mais aussi avec un câblage personnalisable. Nous avons littéralement une solution pour chaque besoin ! Nous garantissons une maniabilité optimale des connecteurs de circuits imprimés SMT grâce à une tolérance de coplanarité d'à peine 0,1 mm et une zone de capture exceptionnelle de ± 0,7 mm ou ± 4° en longueur et ± 2° en transversal. Essayez les connecteurs One27 vous-même : commandez immédiatement votre échantillon gratuit !"

Franziska Lill, chef de projets chez ept GmbH

FAQ : Questions et réponses concernant les connecteurs de circuits imprimés SMT One27

Comment peut-on monter les connecteurs de circuits imprimés SMT One27 ?De quelle manière des circuits imprimés peuvent-ils être connectés entre eux avec des connecteurs SMT One27 ?Quelles distances de circuits imprimés sont possibles avec les connecteurs One27 ?Pourquoi le contact entre le connecteur mâle et le connecteur femelle One27 est-il si fiable ?Les connecteurs de circuits imprimés SMT One27 d'ept sont-ils compatibles avec d'autres connecteurs disponibles sur le marché ?Pour quelles applications les connecteurs de circuits imprimés One27 sont-ils utilisés ?Quelles intensités électriques peuvent être transmises avec les connecteurs One27 ?Quel est le décalage d'enfichage toléré par les connecteurs de circuits imprimés One27 ?Le connecteur femelle IDC One27 est-il également disponible sans câble plat ?ept propose-t-elle le connecteur femelle IDC One27 prêt à l'usage avec le câble monté ?Le contrôle du brasage du connecteur SMT One27 sur le circuit imprimé est-il possible par inspection optique automatisée (AOI) ?Les connecteurs SMT One27 sont-ils également conditionnés en ruban et bobine ?Les connecteurs de circuits imprimés One27 sont-ils des composants reconnus par UL ?Les connecteurs de circuits imprimés ept sont-ils conformes RoHS ?
Comment peut-on monter les connecteurs de circuits imprimés SMT One27 ?

Le système de connecteurs One27 est monté grâce à la technologie Surface Mount Technology (SMT) : directement soudé sur le circuit imprimé. Les connecteurs sont habituellement livrés en conditionnement ruban et bobine, ce qui permet un montage entièrement automatisé par sélection et placement. Les ergots de positionnement situés sur la partie inférieure des connecteurs One27 garantissent un positionnement exact sur le circuit imprimé. ept assure également une coplanarité des contacts maximale de 0,1 mm afin de garantir un brasage fiable lors du montage.

De quelle manière des circuits imprimés peuvent-ils être connectés entre eux avec des connecteurs SMT One27 ?

Les différentes formes de la famille de connecteurs One27 permettent de connecter des circuits imprimés parallèlement, horizontalement ou en angle droit, et de connecter des câbles plats sur les circuits imprimés.

Quelles distances de circuits imprimés sont possibles avec les connecteurs One27 ?

Avec les connecteurs de circuits imprimés One27, la distance de circuit imprimé maximale est de 8,00 mm, et la distance maximale est de 20,00 mm. Cela est rendu possible par la grande sécurité d'enfichage de 1,5 mm. Les connecteurs mâles et femelles peuvent ainsi être écartés jusqu'à 1,5 mm de distance tout en continuant à garantir une mise en contact optimale et fiable. D'autre part, les hauteurs One27 low-, mid- et high-profile peuvent être combinées entre elles en neuf variations afin de créer différents écartements entre les circuits imprimés.

One27 Ueberstecksicherheit
Pourquoi le contact entre le connecteur mâle et le connecteur femelle One27 est-il si fiable ?

La mise en contact des connecteurs One27 passe par un contact à ressort à double ailette qui entoure la broche de contact du connecteur mâle. Même en cas d'enfichage de travers, une mise en contact fiable est garantie sur au moins un côté de la broche de contact. De plus, la mise en contact a lieu via la surface lisse et laminée du contact à ressort. Cela permet d'exclure toute usure par frottement ou création de tension lors du branchement du connecteur One27.

One27 Federkontakt
Les connecteurs de circuits imprimés SMT One27 d'ept sont-ils compatibles avec d'autres connecteurs disponibles sur le marché ?

Le système de connecteurs One27 est compatible sans restriction avec les connecteurs des autres fabricants. La compatibilité des connecteurs One27 est confirmée dans des rapports d'essais disponibles sur demande à l'adresse sales@ept.de.

Pour quelles applications les connecteurs de circuits imprimés One27 sont-ils utilisés ?

Les connecteurs SMT One27 conviennent à toutes les applications nécessitant la mise en contact robuste de circuits imprimés dans un espace restreint. Les différentes formes, hauteurs et techniques de raccordement des connecteurs One27 vous permettent une grande flexibilité dans la disposition des circuits imprimés à connecter et dans le type de raccordement choisi. Que ce soit empilé en parallèle à différentes distances, à l'horizontal les uns à côté des autres, à angle droit ou par câble plat... libre à vous de choisir la façon dont vous souhaitez connecter les circuits imprimés.

Quelles intensités électriques peuvent être transmises avec les connecteurs One27 ?

Un connecteur One27 à 50 pôles peut transmettre jusqu'à 1,4 A à une température ambiante de 20 °C. Pour plus de détails, n'hésitez pas à demander nos rapports d'essais à l'adresse sales@ept.de.

Quel est le décalage d'enfichage toléré par les connecteurs de circuits imprimés One27 ?

Les connecteurs One27 ont une grande tolérance de décalage. Lors de l'enfichage de connecteurs mâles et femelles, un décalage central de 0,7 mm en longitudinal et en transversal est toléré. La tolérance d'angle d'inclinaison est de 4° en longitudinal et 2° en transversal.

Le connecteur femelle IDC One27 est-il également disponible sans câble plat ?

Oui, ept propose également le connecteur femelle IDC de la gamme One27 sans câble. Vous pouvez ainsi réaliser vous-même le montage du câble et choisir librement la longueur du câble. Pour ce faire, veuillez respecter les Consignes de montage.
ept vous propose également un montage de câble personnalisé pour le connecteur femelle IDC One27, entièrement adapté à vos besoins.

ept propose-t-elle le connecteur femelle IDC One27 prêt à l'usage avec le câble monté ?

Oui, ept propose le connecteur femelle IDC One27 monté avec un câble avec la technique de borne autodénudante. Vous pouvez choisir librement la forme du connecteur, le nombre de pôles et la longueur du câble. En outre, vous pouvez choisir parmi trois types de câbles différents.

Le contrôle du brasage du connecteur SMT One27 sur le circuit imprimé est-il possible par inspection optique automatisée (AOI) ?

Oui, la conception des contacts du connecteur One27 est optimisée pour l'inspection optique automatisée après le brasage. Les contacts du connecteur de circuits imprimés One27 coudé sont disposés de manière décalée pour permettre la réalisation d'une inspection optique automatisée sur un côté.

Les connecteurs SMT One27 sont-ils également conditionnés en ruban et bobine ?

Oui, les connecteurs SMT One27 sont régulièrement livrés en ruban et bobine, ce qui permet un montage entièrement automatisé par sélection et placement. N'hésitez pas à nous contacter si vous souhaitez un autre type de conditionnement. Le connecteur femelle IDC One27 est en général livré en plateaux.

Les connecteurs de circuits imprimés One27 sont-ils des composants reconnus par UL ?

Oui, les connecteurs One27 d'ept sont des composants reconnus par UL aux États-Unis et au Canada.

Les connecteurs de circuits imprimés ept sont-ils conformes RoHS ?

RoHS (Restriction of the use of certain Hazardous Substances) est la directive qui limite l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques.
Nous confirmons que les connecteurs One27 d'ept sont conformes à la directive RoHS 2011/65/UE selon la confirmation RoHS. Pour plus d'informations, veuillez consulter la section RoHS & REACH.

Témoignages concernant les connecteurs de circuits imprimés SMT One27

Nous respectons les souhaits de discrétion de nos clients et ne citons donc aucune source ci-dessous.
Toutefois, nous garantissons l'authenticité totale de ces déclarations.

Les délais de livraison rapides des connecteurs de circuits imprimés One27 ont été déterminants dans notre décision de commander des connecteurs d'ept au pas de 1,27 mm.

Acheteur, conception matériel

Avec les connecteurs One27, nous pouvons conserver le schéma de circuit imprimé que nous utilisions déjà. Nous avons donc pu passer aux connecteurs SMT d'ept en toute simplicité et sans modifier notre conception.

Ingénieur conception matériel

Le décalage des branchements sur les connecteurs femelles One27 coudés d'ept nous a permis de faire l'économie de la deuxième caméra pour l'inspection de qualité du brasage.

Directeur de la production, fabrication en sous-traitance

Grâce à ept, nous pouvons également commander les connecteurs femelles IDC au pas de 1,27 mm seuls, sans montage avec câble.

Directeur des achats, technologie d'automatisation

Le test de brasage pour les connecteurs SMT One27 d'ept m'a convaincu de la capacité de montage optimale de ces connecteurs. Je n'avais encore jamais vu les connecteurs de cette manière dans la procédure de sélection !

Directeur de la conception, fabrication de modules

Je n'avais encore jamais vu de preuve directe de la qualité avec laquelle des composants peuvent être soudés sur un circuit imprimé. Le test de brasage des connecteurs de circuits imprimés One27 m'a ouvert les yeux : on y voit réellement dans quelle mesure le raccord brasé des contacts sur le circuit imprimé est fiable.

Acheteur, informatique embarquée

Cela nous a beaucoup aidé de pouvoir commander des connecteurs femelles IDC sans câble au pas de 1,27 mm avec un si grand choix en termes de nombre de contacts.

Ingénieur conception matériel

Nous aimerions vous rendre visite dans vos magnifiques locaux, mais nous ne trouvons aucune raison de vous rendre visite du point de vue de la qualité

Acheteur, conception matériel
