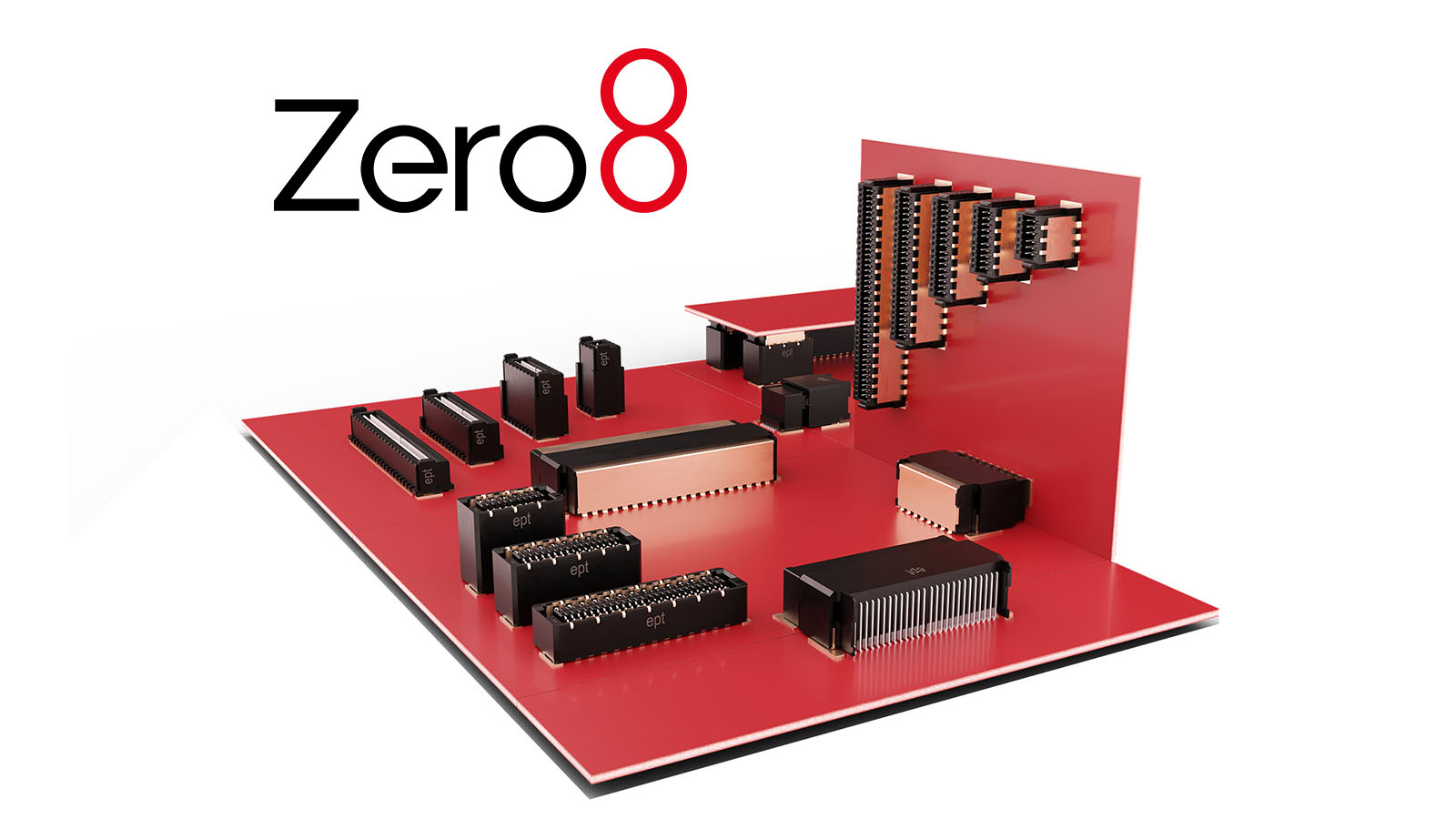

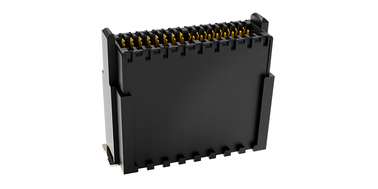

Connecteur de circuits imprimés SMT Zero8 au pas de 0,8 mm

ept connectors DE weiss

Des connexions de circuits imprimés évolutives et robustes en SMT

Types actuels :Bientôt disponible :-Nombre de contacts :Pas :Courant de fonctionnement :Conditionnement :
Fiche profil moyen, prise profil moyenFiche profil bas, prise profil basFiche coudée, prise coudée12, 20, 32, 52, 800,8 mm1,7 ARuban et bobine

Vous cherchez un connecteur robuste, blindé et offrant une bonne sécurité de contact ? Dans l'idéal, vous souhaiteriez qu'il soit évolutif pour s'adapter à vos besoins spécifiques ?

Notre famille de produits Zero8 a été conçue spécialement pour les applications industrielles exigeantes et offre ainsi une évolutivité maximale : Vous pouvez adapter entièrement la forme, la hauteur d'empilement et le nombre de pôles à vos besoins spécifiques. La prise et la fiche sont actuellement disponibles en version profil moyen et seront bientôt proposées en version profil bas et coudé. Les différentes hauteurs de structure des connecteurs Zero8 vous permettent d'obtenir des distances de circuits imprimés entre 6,00 et 20,00 mm. Le nombre de pôles peut être choisi entre 12 et 80.

La technologie de raccordement ScaleX, robuste et à double face, résiste très bien aux conditions difficiles des applications industrielles et garantit une mise en contact sure, même en cas de sollicitations mécaniques comme les chocs ou les vibrations. De plus, cette technologie compense les tolérances dans toutes les directions pour le branchement côté appareil. Le blindage CEM protège parfaitement vos signaux des influences externes dans les environnements industriels, et la composition matérielle garantit un débit de données pouvant atteindre 16 Gbit/s.
En outre, nous sommes allés plus loin dans notre réflexion : la forme de la fiche a été pensée pour que les contacts ne puissent être endommagés dans le cas d'une utilisation incorrecte.

Pour vous convaincre de la performance de notre gamme Zero8, commandez dès maintenant votre échantillon gratuit !
Andreas Krinninger, chef de projet de conception ept GmbH
Le chef de projet de conception ept Andreas Krinninger présente les connecteurs de circuits imprimés Zero8

Réinitialiser la sélection

Aperçu

 FormeHauteur Nombre de pôles Connection de circuits imprimés

Parallèle

Horizontal

À angle droit
Bientôt disponible

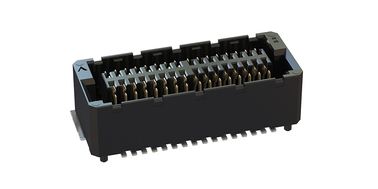

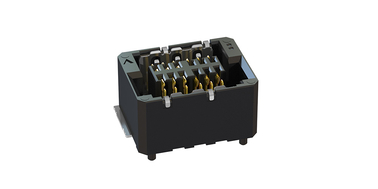

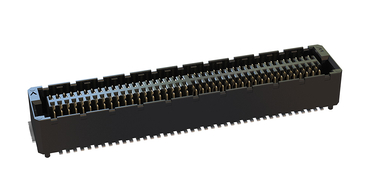

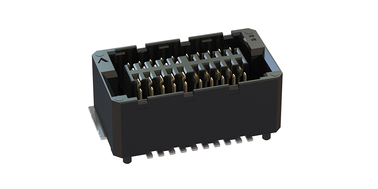

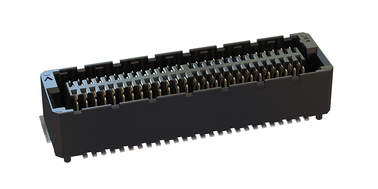

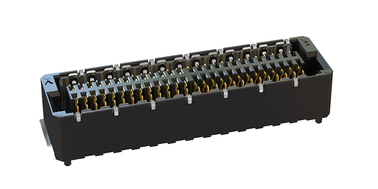

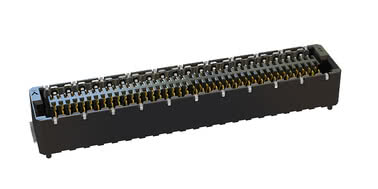

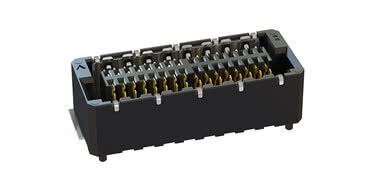

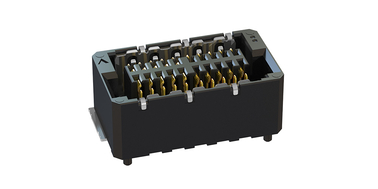

Prise
profil bas
4,85 mm12 ... 80

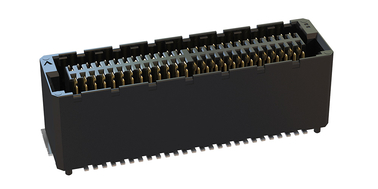

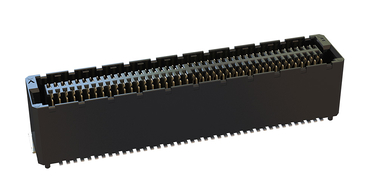

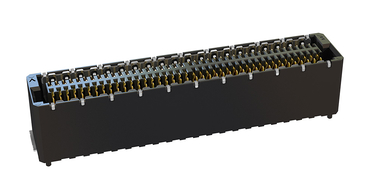

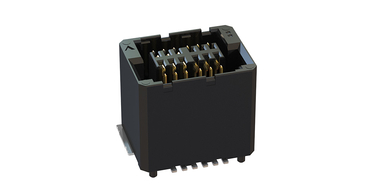

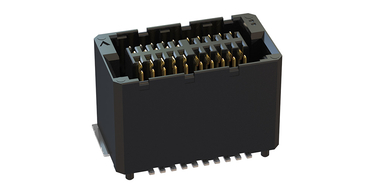

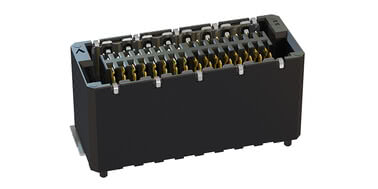

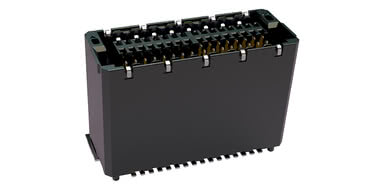

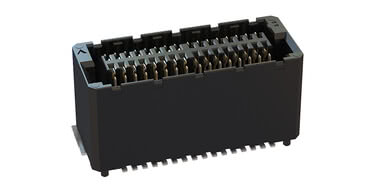

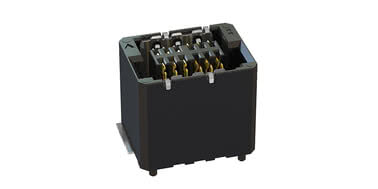

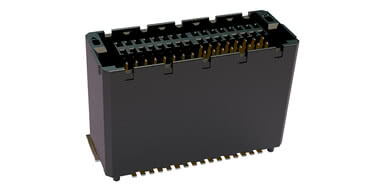

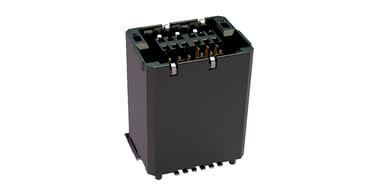

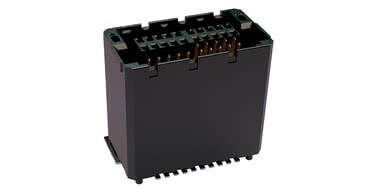

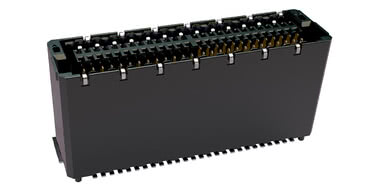

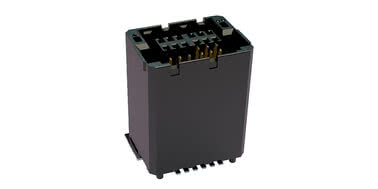

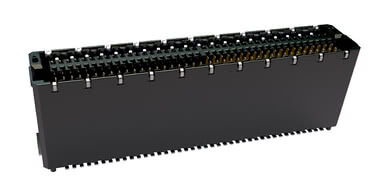

Prise

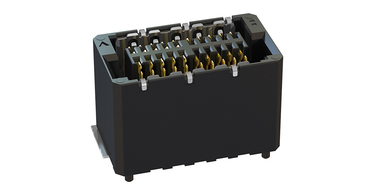

profil moyen
7,85 mm12 ... 80

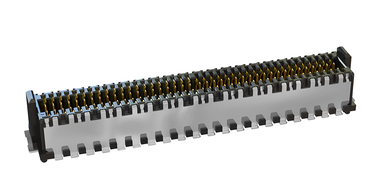

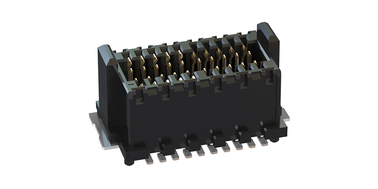

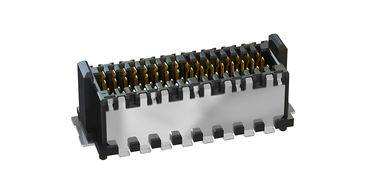

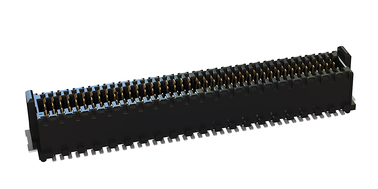

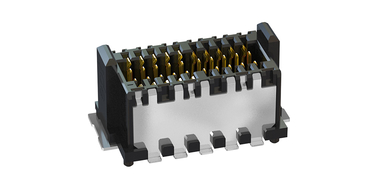

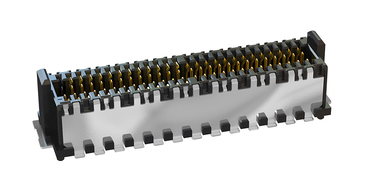

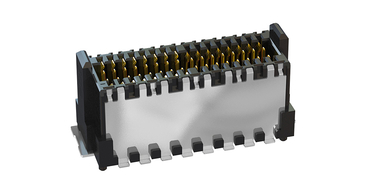

Bientôt disponibleFiche

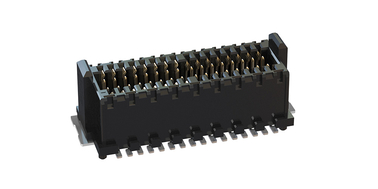

profil bas
 1,15 mm12 ... 80

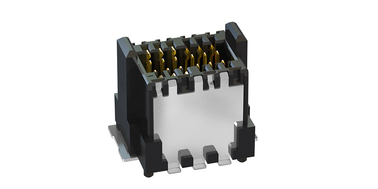

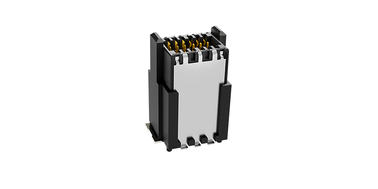

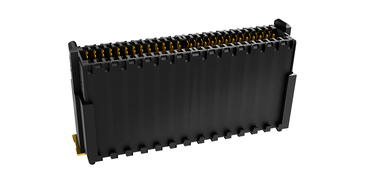

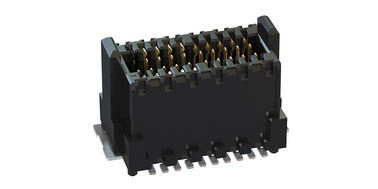

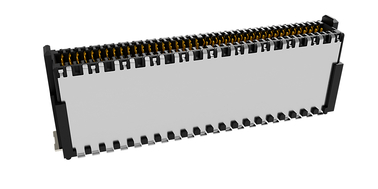

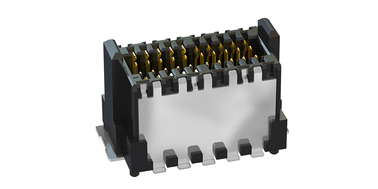

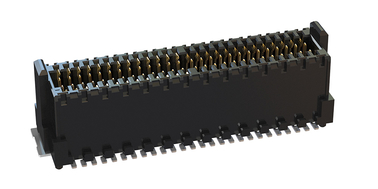

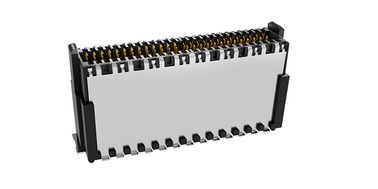

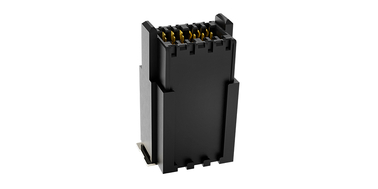

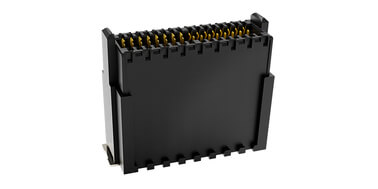

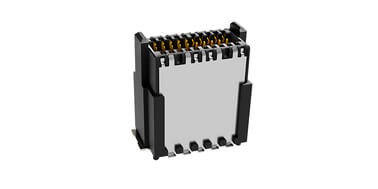

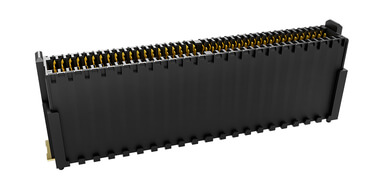

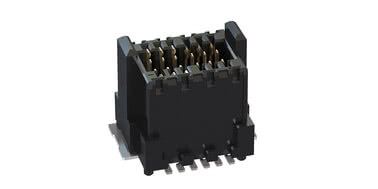

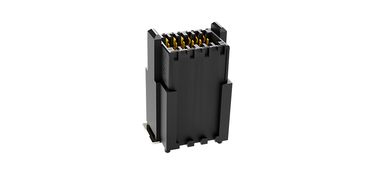

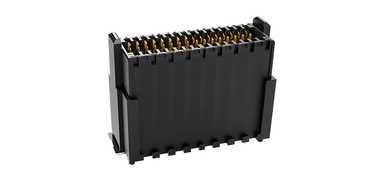

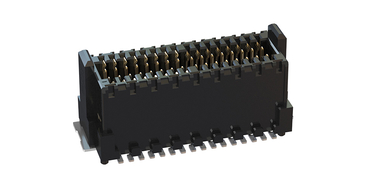

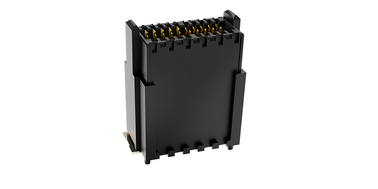

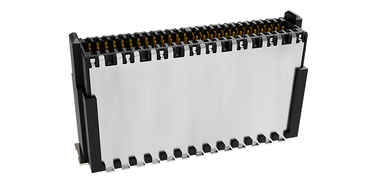

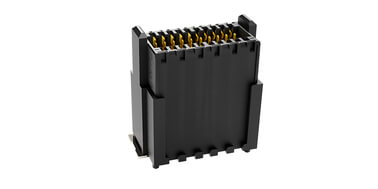

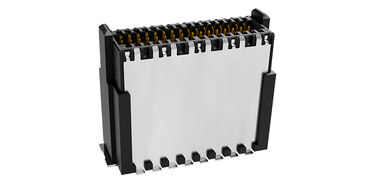

Fiche

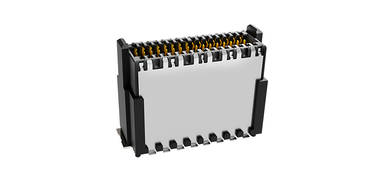

profil moyen
2,65 mm12 ... 80

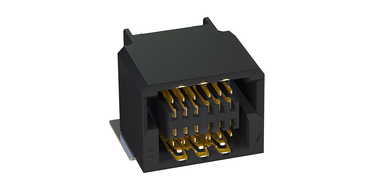

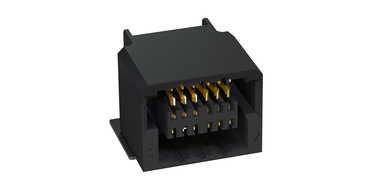

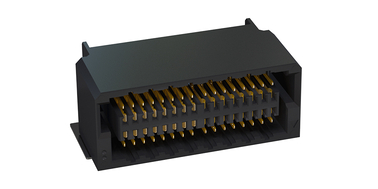

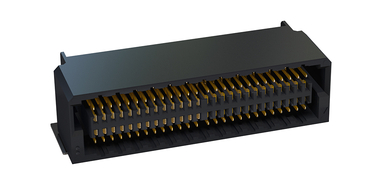

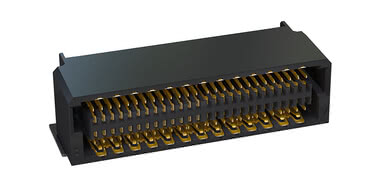

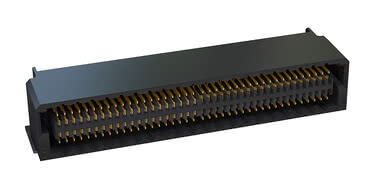

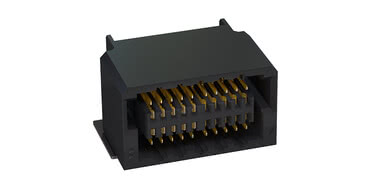

Bientôt disponiblePrise
coudé
 12 ... 80

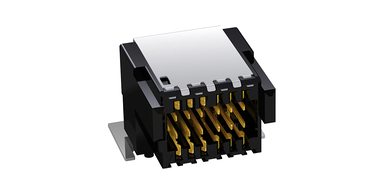

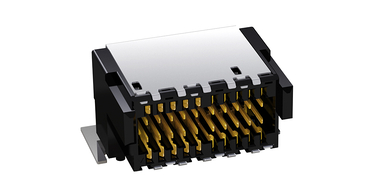

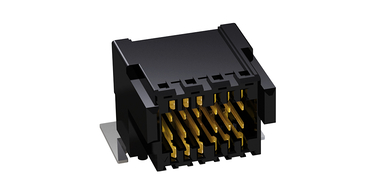

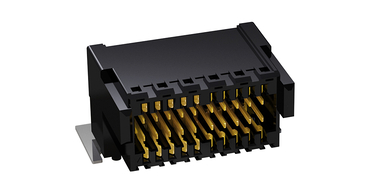

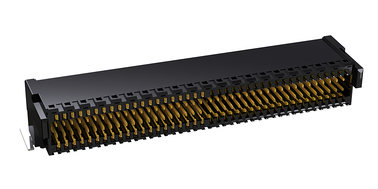

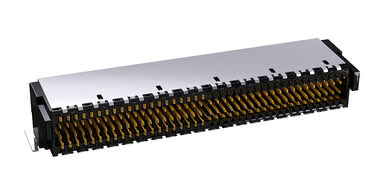

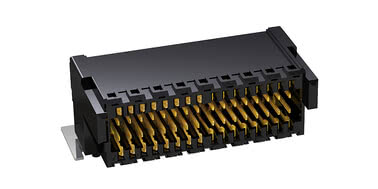

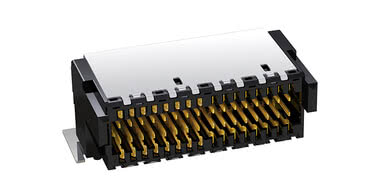

Bientôt disponibleFiche
coudé
 12 ... 80
ept Vorteilsbilder Zero8 2018

Caractéristiques des connecteurs SMT 0,8 mm avec technologie ScaleX

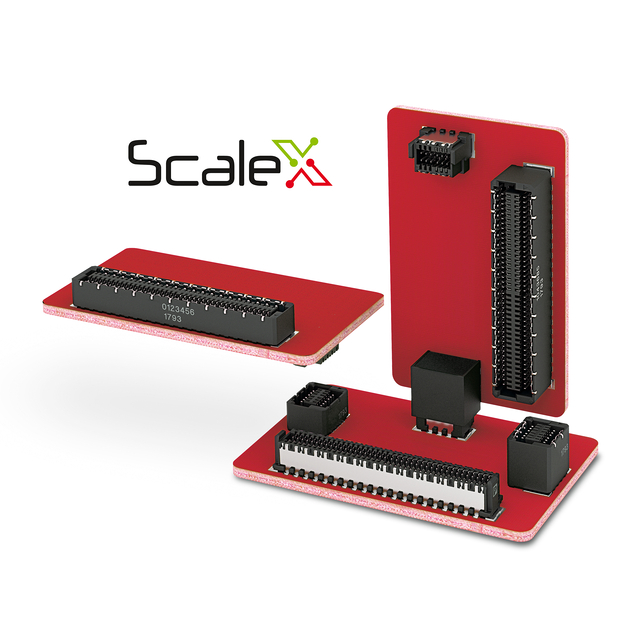

ScaleX : cette marque est celle d'une technologie de contact robuste double face dans un système de connecteurs adaptable et évolutif.

Faites confiance à une mise en contact fiable, y compris dans les conditions d'utilisation les plus éprouvantes et face à des difficultés telles que les vibrations et les chocs ! En parallèle, tirez profit d'une flexibilité maximale grâce à l'évolutivité du système de connecteurs en termes de nombre de pôles, de distances et d'orientation des circuits imprimés, et grâce au blindage CEM.Steckverbinderentwicklung PxC ept rgb
Techniques de raccordementSurface Mount
Connexions de circuits imprimésBoard to Board parallelBoard to Board rechtwinkligBoard to Board horizontal
ApplicationsDensityHighspeedRugged
Caractéristiques
  • Jusqu'à 16 Gbit/s

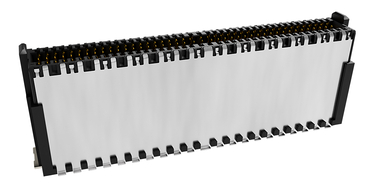

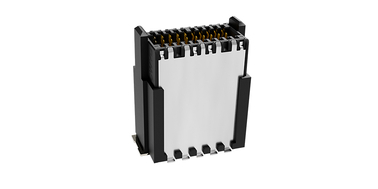

  • 12 à 80 contacts
  • Intensité admissible 1,4 A
  • 500 cycles d'enfichage
  • Sécurité de contact maximale
  • Protection optimale contre les branchements incorrects
  • Conditionné en ruban et bobine
Applications
  • Carte à carte (mezzanine) de 6 à 20 mm
  • Connexions parallèles et à angle droit

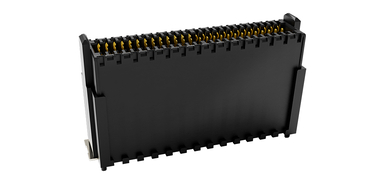

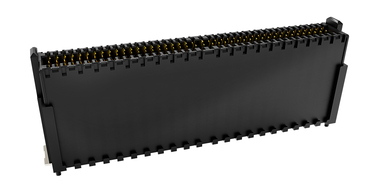

  • En option : configuration sans blindage

Vidéo connecteurs Zero8

Qu'apporte la nouvelle technologie ScaleX ? Comment fonctionne la mise en contact double face ?
Quels débits de données peuvent être atteints avec les connecteurs Zero8 ? Quel est l'intérêt du concept de blindage fermé ?
Quelle est la flexibilité possible dans l'association entre la conception de votre appareil et les connecteurs Zero8 ?

Vous trouverez la réponse à vos questions dans ce court film d'animation. Jetez-y un coup d'œil !

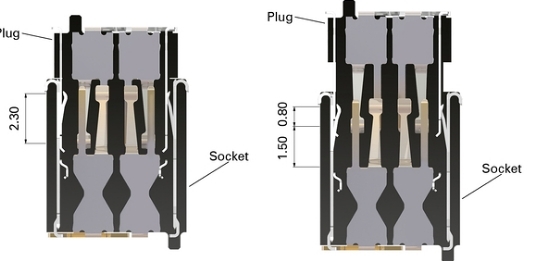

Distances de circuits imprimés flexibles et blindage CEM

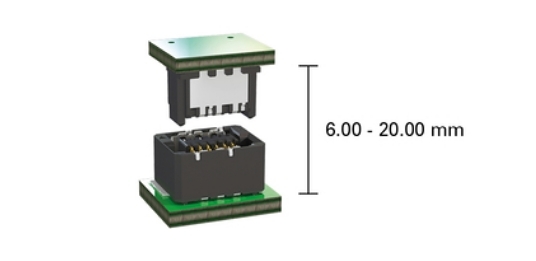

Avec les connecteurs Zero8 d'ept, des distances de circuits imprimés entre 6,00 et 20,00 mm sont possibles.

L'enfichage jusqu'en butée permet d'obtenir la plus petite distance possible entre les circuits imprimés.

La fiche et la prise peuvent être enfichées dans une plage variable de 1,5 mm pour obtenir la distance maximale possible entre les circuits imprimés. Les 0,8 mm restants garantissent dans ce cas une mise en contact sure.
Zero8 Leiterplattenabstaende

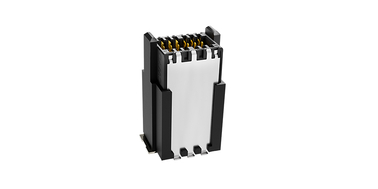

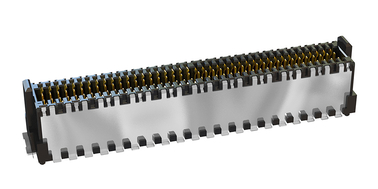

Compatibilité électromagnétique

Le système de blindage double face garantit une transmission haut débit sans perturbations dans un environnement industriel : le matériau de blindage utilisé convient particulièrement aux composants ayant des exigences élevées en termes de compatibilité électromagnétique et garantit une inductance de max. 10 pH pour les connecteurs.

L'inductance permet de simuler l'influence des champs électriques et magnétiques sur le connecteur.

Zero8 EMV

Le système de blindage étendu redirige de manière fiable les courants indésirables vers les multiples contacts sur les deux circuits imprimés vers la prise de terre.

Avec une zone d'enfichage de 2,3 mm, le blindage garantit à tout moment une mise en contact sûre pour des distances de circuits imprimés de 6 à 20 mm.

Le blindage protège d'une part le connecteur des influences électromagnétiques (appareil susceptible), mais aussi les composants à proximité, lorsque le connecteur est la source de perturbations.

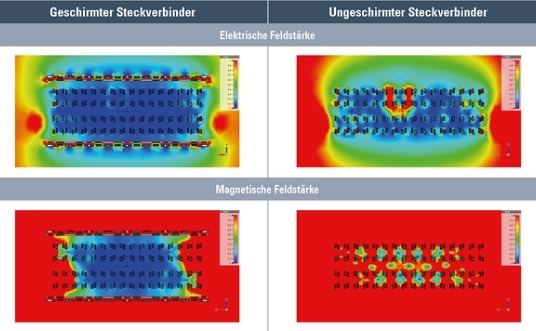

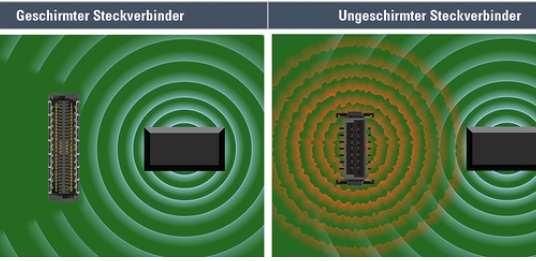

Vergleich geschirmt ungeschirmt

FAQ : Questions et réponses concernant les connecteurs de circuits imprimés SMT Zero8

Comment les connecteurs de circuits imprimés SMT Zero8 peuvent-ils être montés ?

Le système de connecteurs Zero8 est monté grâce à la technologie Surface Mount Technology (SMT) : directement soudé sur le circuit imprimé. Les connecteurs sont habituellement livrés en conditionnement ruban et bobine, ce qui permet un montage entièrement automatisé par sélection et placement. Les ergots de positionnement situés sur la partie inférieure des connecteurs Zero8 garantissent un positionnement exact sur le circuit imprimé. ept assure également une coplanarité des contacts maximale de 0,1 mm afin de garantir un brasage fiable lors du montage.

De quelles manières les circuits imprimés peuvent-ils être connectés les uns aux autres avec les connecteurs SMT Zero8 ?

Les différentes formes de la gamme de connecteurs Zero8 permettent la connexion de circuits imprimés en parallèle avec des hauteurs d'empilement entre 6 et 20 mm, ainsi qu'en disposition horizontale ou à angle droit.

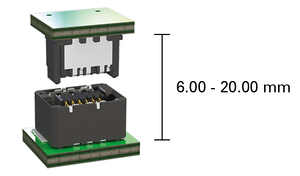

Zero8 Leiterplattenabstaende parallel

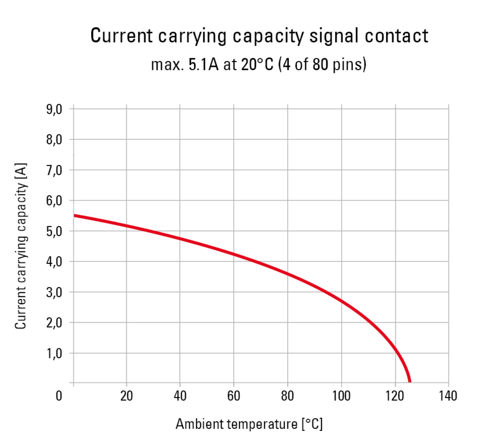

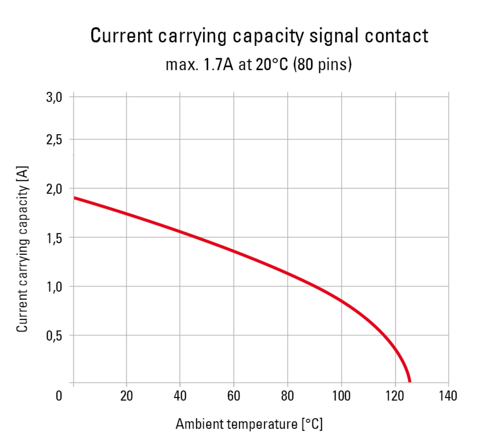

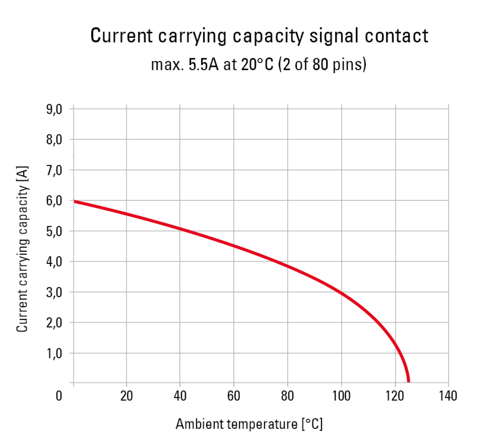

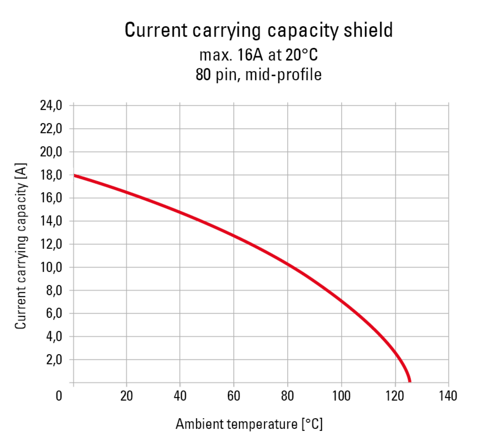

Quelles intensités électriques peuvent être transmises par les connecteurs Zero8 ?

En raison de l'alliage de cuivre de grande qualité et présentant une excellente conductivité, un connecteur 50 pôles peut transmettre jusqu'à 1,4 A à 20 °C de température ambiante. Ces valeurs sont généralement atteintes avec des connecteurs d'un pas de minimum 1,27 mm.

En quoi ce nouveau système de raccordement est-il différent ?

Chaque couple d'enfichage (fiche ou prise) comprend aussi bien un contact mâle qu'un contact femelle. Cette double mise en contact garantit un contact à la fois sûr et étanche dans les environnements industriels et résiste aux influences externes telles que : les chocs, les vibrations, les cycles thermiques, les gaz nocifs, etc.
La mise en contact sur un rouleau homogène avec des surfaces de qualité permet de garantir au minimum 500 cycles d'enfichage et de réduire l'usure des surfaces par les micro-mouvements.

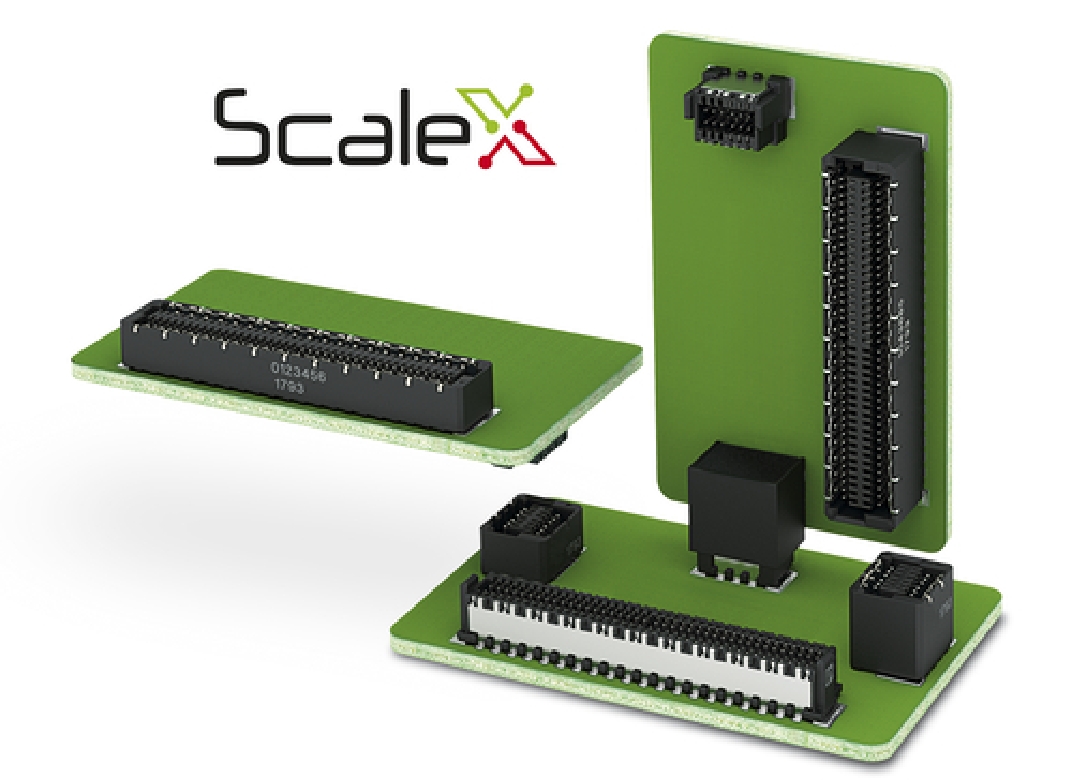

En quoi consiste la technologie ScaleX ?

La marque de technologie ScaleX désigne l'évolutivité du système de connecteurs dans leur application et les avantages de la technologie de contact :

Des connexions mécaniques et électriques fiables grâce à un système de contact double face

Une conception d'appareil flexible : différents nombres de pôles, formes et hauteurs d'empilement avec une grande sécurité d'enfichage

Variabilité : des connecteurs carte à carte en versions blindée et non blindée

Robustesse : une technologie de connexion avec des tolérances élevées et une bonne protection des contacts

Des débits de données pouvant atteindre 16 Gbit/s : en option avec blindage fermé pour une protection CEM élevée

Logo ScaleX rgb

Pour quels débits de transmission de données les connecteurs SMT Zero8 conviennent-ils ?

Les simulations réalisées avec le système de connecteurs Zero8 à 16 Gbit/s indiquent une excellente intégrité de signal. N'hésitez pas à nous contacter pour obtenir les paramètres S et réaliser vos propre simulations d'applications : sales@ept.de

À quelles applications la version blindée convient-elle ?

Le système de blindage garantit une compatibilité électromagnétique (CEM) pour les utilisations industrielles et convient à tous les appareils avec transmission interne haut débit pouvant être classifiés comme source perturbatrice et/ou appareil susceptible :
convertisseur de fréquence, composants en réseau, système UPS, moteurs électriques, appareils de commutation, boîtiers de commande, systèmes marche/arrêt d'équipements médicaux, appareils de mesure, systèmes de communication, technologie de réseau, capteurs, dispositifs de transmission vidéo.

Le système de raccordement du Zero8 accepte-t-il des tolérances pour mon application ?

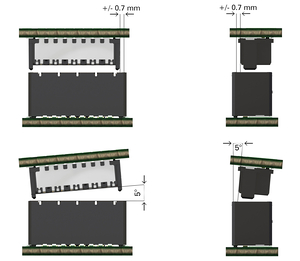

Le système de raccordement récemment mis au point garantit une forte tolérance pendant l'installation (décalage angulaire de 2-4°, décalage central de 0,7 mm) et a également des tolérances côté appareil lorsque le connecteur est branché de 0,1 mm sur les axes x- et z- et de 0,8 mm sur l'axe y-.

Zero8 Mitten Winkelversatz
