MicroTCA - Connecteurs de puissance

MicroTCA® est basé sur l’approche consistant à brancher les modules AdvancedMC™ directement sur le fond de panier. L’objectif est de construire des systèmes plus petits et plus flexibles, indépendants des cartes porteuses et d’AdvancedTCA®. MicroTCA® est destiné aux applications qui ne nécessitent pas une puissance de calcul très élevée, mais pour lesquelles un faible encombrement et un faible coût sont primordiaux. Cela ouvre de nouveaux domaines d’application dans le milieu et le bas de gamme, par exemple dans le traitement des images, la technologie médicale ou la technologie de l’automatisation.
MTCA Power Backplane Connector Foto

Caractéristiques

  • Répond aux exigences du PICMG

Applications

  • Applications de puissance
  • Traitement des images
  • Technologie médicale
  • Technologie de l’automatisation
Filter
Power

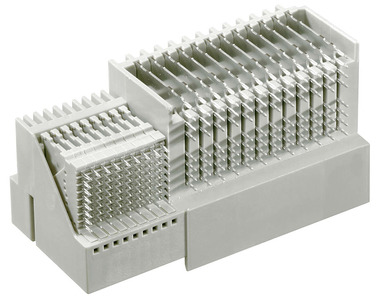

MTCA Power Module Output Réf. article 501-50096-183

MTCA Power Module Output Foto
contacts: 72 signal, 24 power, Press-fit, according to PICMG specifications
À angle droit
Technologie press-fit
Alimentation
Renforcé
MTCA Power Module Output Réf. article 501-50096-183 - Données techniques

Socles

SpécificationPICMG® MTCA.0 R1.0
Nombre de contacts96 (24 Power, 72 Signal)
Technique de raccordementPress-fit
Longueur de raccordement3.5 mm
Température de fonctionnement-55°C to +105°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Force d'enfichagemax. 50 N
Force d'extractionmax. 50 N
Durée de vie200 mating cycles

Électrique

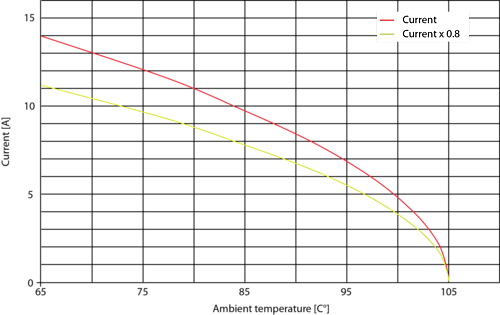

Courant de fonctionnementPower contacts: max. 12 A, Signal contacts: max. 1 A
Résistance d'isolation≥ 108 Ω
Tension test80 V r.m.s.

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

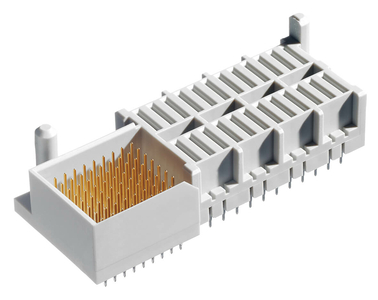

MTCA Power Backplane Réf. article 502-50096-183

MTCA Power Backplane Connector Foto
contacts: 72 signal, 24 power, Press-fit, according to PICMG specifications
À angle droit
Technologie press-fit
Alimentation
Renforcé
MTCA Power Backplane Réf. article 502-50096-183 - Données techniques

Socles

SpécificationPICMG® MTCA.0 R1.0
Nombre de contacts96 (24 Power, 72 Signal)
Technique de raccordementPress-fit
Longueur de raccordement3.7 mm
Température de fonctionnement-55°C to +105°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy

Mécanique

Force d'enfichagemax. 50 N
Force d'extractionmax. 50 N
Durée de vie200 mating cycles

Électrique

Courant de fonctionnementPower contacts: max. 12 A, Signal contacts: max. 1 A
Résistance d'isolation≥ 108 Ω
Tension test80 V r.m.s.

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
Vous serez redirigé vers une page externe avec l'offre Supplyframe. En chargeant le contenu, vous acceptez le traitement des données par Supplyframe.
Vous pouvez consulter la politique de confidentialité de Supplyframe ici.

Oui, charger le contenu de Supplyframe

Caractéristiques :

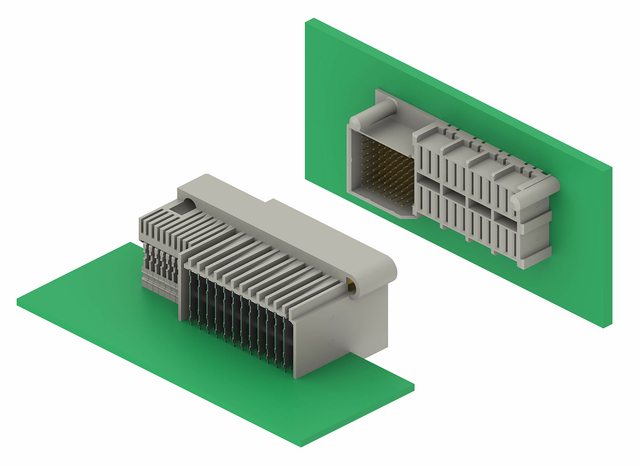

MTCA Anwendung Power
Les connecteurs pour MicroTCA et AdvancedTCA en technologie press-fit permettent une transmission de données rapide. L’enfoncement s’effectue sans problème grâce à la technologie press-fit à plaque plate. Alors que dans le cas du système ATCA, le connecteur AMC coudé se trouve sur la carte fille, le système µTCA utilise un connecteur droit situé directement sur le fond de panier.
MTCA Power Backplane
MTCA Power Backplane

aperçu détaillé

goupille de guidage
contacts à ressort à l'intérieur
contacts de signal max. 1 A
contacts de puissance max. 12 A

AdvancedTCA® et MicroTCA® - Spécifications du PICMG :

TCA Logo 330px
AdvancedTCA® et MicroTCA® sont des spécifications développées par PICMG® dans le but de permettre des solutions matérielles standardisées pour le trafic de données croissant ainsi que pour répondre aux nouvelles solutions de communication.
AdvancedTCA® est principalement destiné à l’infrastructure des systèmes de télécommunication ayant des exigences élevées en matière de disponibilité. AdvancedTCA® permet de construire des systèmes modulaires avec des composants de différents fabricants. Cette technologie offre donc la possibilité de développer des installations flexibles et rentables plus rapidement que ne le permettaient les systèmes propriétaires utilisés jusqu’à présent.

AdvancedTCA® est une architecture évolutive et performante, qui se distingue par sa grande densité fonctionnelle, sa disponibilité et sa pérennité, et dont la plateforme permet de déployer de nombreuses applications d’avenir. Des débits de données scalables de plusieurs Tbit/s, la prise en charge multiprotocole, l’intégrabilité de nouveaux services, la convergence des réseaux d’accès, centraux et optiques ainsi que l’intégration des fonctions de centres de données font également partie des avantages. Les interfaces pour Gigabit Ethernet, Fibre Channel, Infiniband, StarFabric, PCI Express et RapidIO témoignent de la grande flexibilité de l’architecture AdvancedTCA®. Un autre élément essentiel des systèmes est la haute disponibilité de 99,999 %.

Pour rendre le système Advanced-TCA® décrit encore plus rentable, PICMG® a développé le standard AdvancedMC™ (Advanced Mezzanine Card). Les modules AdvancedMC™ sont de petites cartes qui se branchent sur une « carte porteuse » (une plaque de support sous la forme d’une carte fille AdvancedTCA®) en parallèle comme une application Mezzanine. La carte porteuse ne contient que des fonctions de gestion, mais l’application proprement dite est réalisée via les modules AdvancedMC™.

MicroTCA® est désormais basé sur l’approche consistant à brancher les modules AdvancedMC™ directement sur le fond de panier. L’objectif est de construire des systèmes plus petits et plus flexibles, indépendants des cartes porteuses et d’AdvancedTCA®. MicroTCA® est destiné aux applications qui ne nécessitent pas une puissance de calcul très élevée, mais pour lesquelles un faible encombrement et un faible coût sont primordiaux. Cela ouvre de nouveaux domaines d’application dans le milieu et le bas de gamme, par exemple dans le traitement des images, la technologie médicale ou la technologie de l’automatisation.

Vue du développeur :

Pour les applications MicroTCA®, ept propose des connecteurs de puissance conformes à la spécification PICMG®. Les connecteurs d’ept répondent aux normes de qualité les plus élevées, grâce auxquelles la fiabilité des systèmes MicroTCA® peut être considérablement accrue, et sont conformes aux exigences du PICMG.
