Types | Connecteurs mâles et femelles, droits et coudés |
---|---|
Modèles | B, C, D, E, F, G, H11, H15, H7/F24, M, Q, R, VME 64x, connecteurs de commutation |
Nombre de contacts | 10 à 160 |
Pas | 2.54 mm et 5.08 mm |
Longueur de raccordement | 2,5 mm à 22 mm |
Courant de service | Connecteurs de signal 1,5 A ; connecteurs de puissance 5,6 A et 15 A à 20 °C |
Emballage | Plateau, tube |
Technique de raccordement | Technologie press-fit |
Technique de brasage | |
Through Hole Reflow Technologie (THTR) | |
Faston | |
Wire-Wrap | |
Technologie de connexion autodénudante (IDC) |
Les connecteurs conformes à la norme actuelle CEI 60603-2 (anciennement : DIN 41612) sont utilisés depuis plus de 50 ans. Et ce n’est pas un hasard. Les développements et la normalisation ont évolué au fil du temps, de sorte que les nouvelles applications sont toujours compatibles avec les connecteurs DIN éprouvés.Wolfgang Schmid, chef de produit chez ept GmbH
Outre la technique de brasage et de wrapping, ept vous offre également la possibilité d’obtenir la gamme de connecteurs avec la zone press-fit Tcom press développée par ept. La gamme de produits ept DIN 41612/CEI 60603-2 comprend douze modèles de base ainsi que d’autres versions complémentaires au pas de 2,54 mm ou de 5,08 mm. Vous avez le choix entre des connecteurs de signal avec une conductibilité allant jusqu’à 1,5 A et des connecteurs de puissance affichant jusqu’à 5,6 A voire 15 A par broche. Ce large éventail de versions permet d’utiliser la gamme de connecteurs dans les applications les plus diverses. La standardisation assure la compatibilité des connecteurs entre les différents fabricants.
Forme | Pas (mm) | max. Nombre de pôles | Type | Technique de raccordement | Contre- fiche | ||
B | ![]() ![]() ![]() | B, B/2, B/3 Mâle | 2,54 | 64 / 32 / 20 | Signal 1,5 A | Press-fit, Brasage, THTR | B, B/2, B/3 Q, Q/2 Femelle |

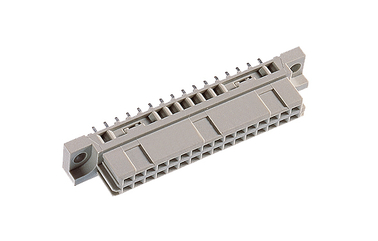

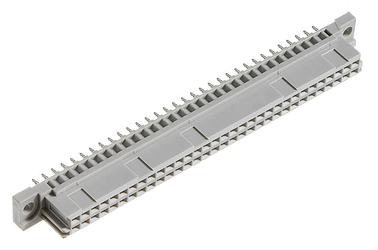

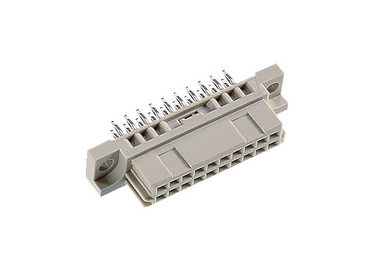

![]() ![]() ![]() | B, B/2, B/3 Femelle | 2,54 | 64 / 32 / 20 | Signal 1,5 A | Press-fit, Brasage, THTR | B, B/2, B/3 Q, Q/2 Mâle | |
![]() | Borne autodénudante B | 2,54 | 64 | Signal 1,5 A | Borne autodénudante | B, Q Mâle | |
C | ![]() ![]() ![]() | C, C/2, C/3 Mâle | 2,54 | 96 / 48 / 30 | Signal 1,5 A | Press-fit, Brasage, THTR | C, C/2, C/3 R, R/2, R/3 Femelle |

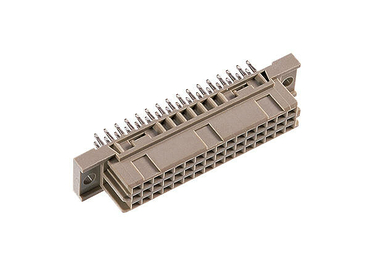

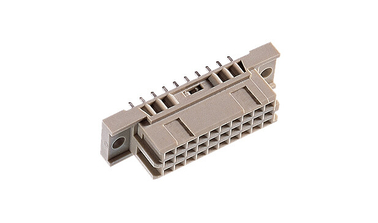

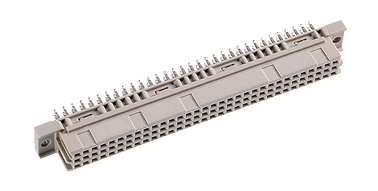

![]() ![]() ![]() | C, C/2, C/3 Femelle | 2,54 | 96 / 48 / 30 | Signal 1,5 A | Press-fit, Brasage, THTR | C, C/2, C/3 R, R/2, R/3 Mâle | |
![]() | Borne autodénudante C | 2,54 | 96 | Signal 1,5 A | Borne autodénudante | C, R Mâle | |
M | ![]() | M mâle | 2,54 | 78 | Signal 1,5 A | Brasage | M Femelle |

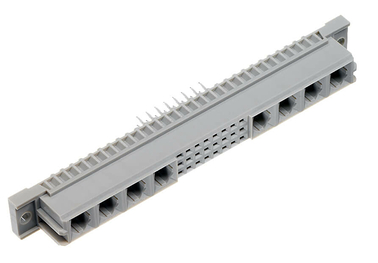

![]() ![]() | M, M/2, M/3 Femelle | 2,54 | 78 / 30 / 12 | Signal 1,5 A | Press-fit, Brasage | M Mâle | |
Q | ![]() ![]() | Q, Q/2 Mâle | 2,54 | 64 / 32 | Signal 1,5 A | Brasage | Q, Q/2 B, B/2 Femelle |
R | ![]() ![]() ![]() | R, R/2, R/3 Mâle | 2,54 | 96 / 48 / 30 | Signal 1,5 A | Press-fit, Brasage, THTR | R, R/2, R/3 C, C/2, C/3 Femelle |
![]() ![]() ![]() | R, R/2, R/3 Femelle | 2,54 | 96 / 48 / 30 | Signal 1,5 A | Press-fit, Brasage, THTR | R, R/2, R/3 C, C/2, C/3 Mâle | |
D | ![]() | D mâle | 5,08 | 32 | Alimentation 5,6 A | Brasage | D femelle |
![]() | D femelle | 5,08 | 32 | Alimentation 5,6 A | Press-fit, Brasage | D mâle | |
E | ![]() | E mâle | 5,08 | 48 | Alimentation 5,6 A | Brasage | E femelle |

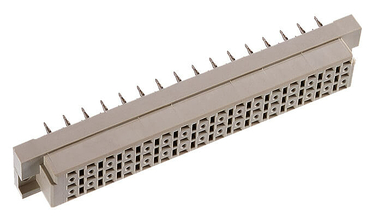

![]() | E femelle | 5,08 | 48 | Alimentation 5,6 A | Press-fit, Brasage | E mâle | |
F | ![]() | F mâle | 5,08 x 3,81 | 48 | Alimentation 5,6 A | Brasage | F femelle |

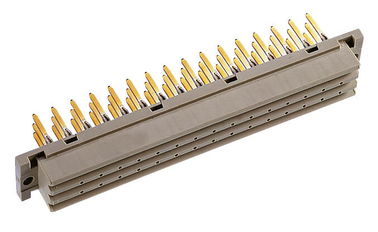

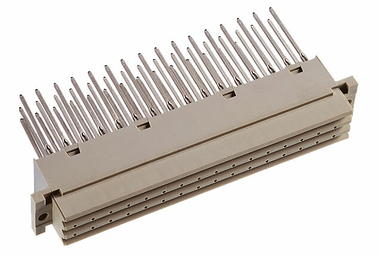

![]() ![]() | F, F plat Femelle | 5,08 x 3,81 | 48 | Alimentation 5,6 A | Press-fit, Brasage | F mâle | |
G | ![]() | G mâle | 5,08 x 3,81 | 64 | Alimentation 5,6 A | Brasage | G femelle |
![]() ![]() | G, G plat Femelle | 5,08 x 3,81 | 64 | Alimentation 5,6 A | Press-fit, Brasage | G mâle | |
H | ![]() | H11 mâle | 7,62 | 11 | Alimentation 15 A | Brasage | H11 femelle |
![]() ![]() | H11, H11 plat femelle | 7,62 | 11 | Alimentation 15 A | Faston, brasage | H11 mâle | |
![]() | H15 mâle | 5,08 x 6 | 15 | Alimentation 15 A | Brasage | H15 femelle | |
![]() ![]() | H15, H15 plat femelle | 5,08 x 6 | 15 | Alimentation 15 A | Faston, brasage | H15 mâle | |
![]() | H7/F24 Mâle | 5,08 x 3,81 | 7+24 | Alimentation 15 A | Brasage | H7/F24 Femelle | |
![]() ![]() | H7/F24, H7/ F24 plat Femelle | 5,08 x 3,81 | 7+24 | Alimentation 15 A | Brasage | H7/F24 Mâle | |
VMEx | ![]() | VME64x Femelle | 2,54 | 160 | Signal 1,5 A | Press-fit | - |
Interrupteur | ![]() | Connecteur d'interrupteur | 2,54 | 96 | Signal 1,5 A | Press-fit | Mâle C |
Techniques de raccordement | ![]() ![]() |
Connexions de circuits imprimés | ![]() ![]() ![]() ![]() |

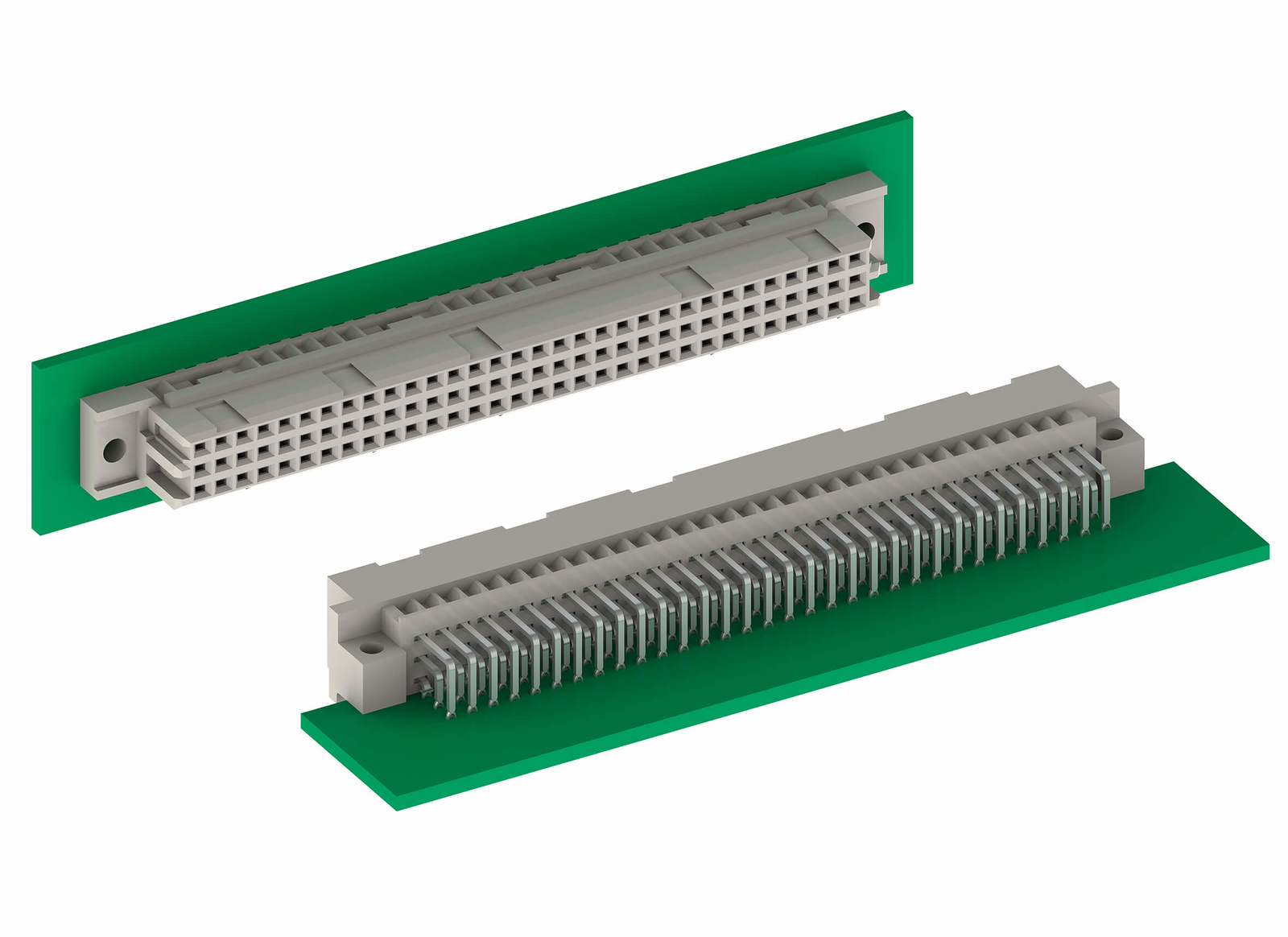

Applications | ![]() ![]() |
La technologie press-fit présente de nombreux avantages par rapport à la technique de la soudure. Ce n’est pas pour rien qu’elle est encore considérée comme une solution innovante et fiable en matière de technologie de connexion.
La gamme de connecteurs DIN 41612/IEC 60603-2 comprend 12 modèles de base avec des versions complémentaires. Pour les connecteurs DIN de types B, C, Q, R et D, des contacts mâles à action avancée de 0,8 mm ou 1,0 mm peuvent être utilisés à n’importe quelle position des rangées a, b, c, d et e. Pour les modèles F et G, des avances de 1,3 mm sont possibles.
Pourquoi utiliser un contact à action avancée ou retardée ?
En électrotechnique, on utilise des contacts à action avancée ou retardée pour éviter les pics de tension et donc les surtensions. La connexion est établie en premier ou en dernier pour ces contacts et est également interrompue en premier ou en dernier.
Vous avez besoin d’un connecteur avec des contacts à action avancée ou retardée ?
Pas de problème. Nous pouvons vous fournir des assemblages spéciaux pour les modèles DIN B, C, R, D, E, F et G. Le contact à action avancée peut être inséré à n’importe quelle position.
En fonction de la technique de raccordement : technologie press-fit ou de brasage, Through Hole Technology, raccordement Faston ou technologie de connexion autodénudante (IDC).
Vous avez le choix entre des connecteurs de signal avec une conductibilité allant jusqu’à 1,5 A et des connecteurs de puissance affichant jusqu’à 5,6 A voire 15 A par broche.
Oui, tous les connecteurs DIN sont conformes à la directive RoHs.
Les connecteurs DIN ont une tolérance de décalage élevée. Lors de l’enfichage des connecteurs mâles et femelles, un décalage central de 1 mm est autorisé dans les axes longitudinal et transversal. La tolérance d’inclinaison angulaire est de 4° en longueur et de 2° en travers.
Oui, nous vous proposons des outils adaptés à vos connecteurs.
Nous respectons les souhaits de discrétion de nos clients et ne citons donc aucune source ci-dessous.
Toutefois, nous garantissons l'authenticité totale de ces déclarations.
En utilisant la version THR, l’étape de soudure à la vague peut être supprimée, ce qui permet de réaliser des économies.
J’ai été impressionné par la large gamme de connecteurs press-fit, comportant notamment des versions coudées.
Nos clients doivent pouvoir s’adapter en toute sécurité à nos appareils, même dans des conditions difficiles. C’est pourquoi nous misons depuis des années sur le standard de qualité élevé des connecteurs DIN d’ept.
