AdvancedTCA - Connecteurs de puissance et à haut débit

Spécifié à l’origine pour les infrastructures de systèmes de télécommunication, AdvancedTCA® excelle également dans d’autres applications ayant les plus hautes exigences en matière de disponibilité. AdvancedTCA® permet de construire des systèmes modulaires avec des composants de différents fabricants. Cette technologie offre donc la possibilité de développer des installations flexibles et rentables.

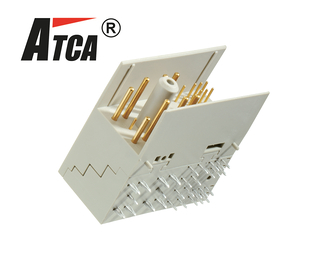

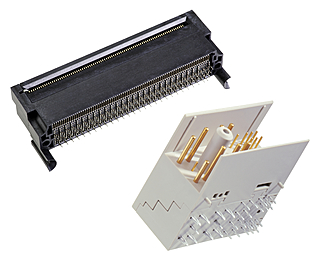

ATCA Titelbild.jpg

Caractéristiques

  • Répond aux exigences du PICMG
  • Label de qualité con:card+
  • Zone press-fit estampée dans Tcom press®
  • Conception à coût optimisé

Applications

  • Cartes fille de fond de panier
  • Applications de puissance
  • Haut débit carte à carte
Signal

ATCA Signal AMC B+ Réf. article 512-22170-453

ATCA Direktstecker Foto
without Peg, 170 contacts, Press-fit, pitch 0.75 mm, data transfer rate 12.5 Gbit/s, according to PICMG specifications
Parallèle
Technologie press-fit
Connecteur direct
Haut débit
ATCA Signal AMC B+ Réf. article 512-22170-453 - Données techniques

Socles

SpécificationPICMG®AMC.0 R2.0
Nombre de contacts170
Technique de raccordementPress-fit
Longueur de raccordement2.0 mm
Température de fonctionnement-55°C to +105°C

Matériau

Corps isolantLCP, UL 94 V-0
Matériau de contactCopper alloy
Revêtement du contactPdNi + Au flash over Ni

Mécanique

Dimension du pas0.75 mm
Force d'enfichagemax. 100 N
Force d'extractionmax. 65 N
Durée de vie200 mating cycles

Électrique

Courant de fonctionnement1.52 A @ 70°C max. 30°C temperature rise
Entrefers et lignes de fuitemin. 0.1 mm
Résistance d'isolation108 Ω
Tension test80 V r.m.s
Transmission de données12.5 Gbit/s
Impédance100 Ω± 10%

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
powered by netCOMPONENTS

ATCA Signal AMC B+ Réf. article 512-23170-453

ATCA Direktstecker Foto
with Peg, 170 contacts, Press-fit, pitch 0.75 mm, data transfer rate 12.5 Gbit/s, according to PICMG specifications
Parallèle
Technologie press-fit
Connecteur direct
Haut débit
ATCA Signal AMC B+ Réf. article 512-23170-453 - Données techniques

Socles

SpécificationPICMG®AMC.0 R2.0
Nombre de contacts170
Technique de raccordementPress-fit
Longueur de raccordement2.0 mm
Température de fonctionnement-55°C to +105°C

Matériau

Corps isolantLCP, UL 94 V-0
Matériau de contactCopper alloy
Revêtement du contactPdNi + Au flash over Ni

Mécanique

Dimension du pas0.75 mm
Force d'enfichagemax. 100 N
Force d'extractionmax. 65 N
Durée de vie200 mating cycles

Électrique

Courant de fonctionnement1.52 A @ 70°C max. 30°C temperature rise
Entrefers et lignes de fuitemin. 0.1 mm
Résistance d'isolation108 Ω
Tension test80 V r.m.s
Transmission de données12.5 Gbit/s
Impédance100 Ω± 10%

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
powered by netCOMPONENTS
Power

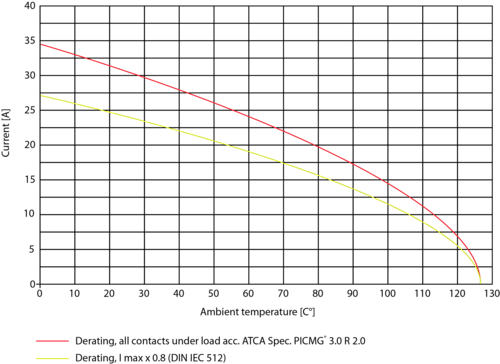

ATCA Power Réf. article 511-50500-193

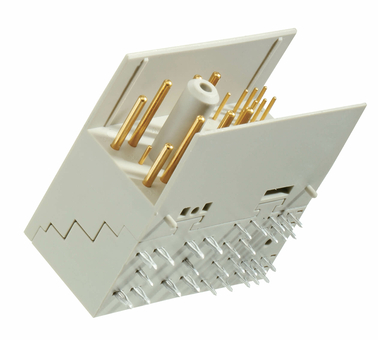

ATCA Power ML Foto
contacts: 22 signal, 8 power, Press-fit, according to PICMG specifications
À angle droit
Technologie press-fit
Alimentation
Renforcé
ATCA Power Réf. article 511-50500-193 - Données techniques

Socles

SpécificationPICMG® 3.0 R2.0
Nombre de contacts30 (8 Power, 22 Signal)
Technique de raccordementPress-fit
Longueur de raccordement4.1 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy
Revêtement du contactAu over Ni

Mécanique

Force d'enfichagemax. 67 N
Force d'extractionmax. 67 N
Durée de vie250 mating cycles

Électrique

Courant de fonctionnementPower contacts: max. 16 A, Signal contacts: max. 1 A
Résistance d'isolation≥ 1010 Ω
Tension testContact 1 - 16: 1000 V r.m.s; contact 17 - 34: 2000 V r.m.s.

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
powered by netCOMPONENTS

ATCA Power Réf. article 511-50501-193

ATCA Power ML Foto
contacts: 26 signal, 8 power, Press-fit, according to PICMG specifications
À angle droit
Technologie press-fit
Alimentation
Renforcé
ATCA Power Réf. article 511-50501-193 - Données techniques

Socles

SpécificationPICMG® 3.0 R2.0
Nombre de contacts34 (8 Power, 26 Signal)
Technique de raccordementPress-fit
Longueur de raccordement4.1 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy
Revêtement du contactAu over Ni

Mécanique

Force d'enfichagemax. 67 N
Force d'extractionmax. 67 N
Durée de vie250 mating cycles

Électrique

Courant de fonctionnementPower contacts: max. 16 A, Signal contacts: max. 1 A
Résistance d'isolation≥ 1010 Ω
Tension testContact 1 - 16: 1000 V r.m.s; contact 17 - 34: 2000 V r.m.s.

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
powered by netCOMPONENTS

ATCA Power Réf. article 512-50500-163

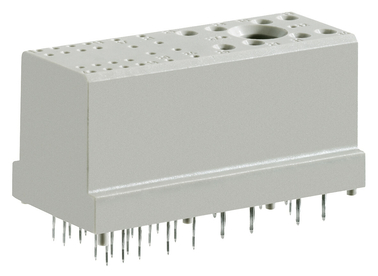

ATCA Power FL Foto
contacts: 22 signal, 8 power, Press-fit, according to PICMG specifications
À angle droit
Technologie press-fit
Alimentation
Renforcé
ATCA Power Réf. article 512-50500-163 - Données techniques

Socles

SpécificationPICMG® 3.0 R2.0
Nombre de contacts30 (8 Power, 22 Signal)
Technique de raccordementPress-fit
Longueur de raccordement4.45 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy
Revêtement du contactAu over Ni

Mécanique

Force d'enfichagemax. 67 N
Force d'extractionmax. 67 N
Durée de vie250 mating cycles

Électrique

Courant de fonctionnementPower contacts: max. 16 A, Signal contacts: max. 1 A
Résistance d'isolation≥ 1010 Ω
Tension testContact 1 - 16: 1000 V r.m.s; contact 17 - 34: 2000 V r.m.s.

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
powered by netCOMPONENTS

ATCA Power Réf. article 512-50501-163

ATCA Power FL Foto
contacts: 26 signal, 8 power, Press-fit, according to PICMG specifications
À angle droit
Technologie press-fit
Alimentation
Renforcé
ATCA Power Réf. article 512-50501-163 - Données techniques

Socles

SpécificationPICMG® 3.0 R2.0
Nombre de contacts34 (8 Power, 26 Signal)
Technique de raccordementPress-fit
Longueur de raccordement4.45 mm
Température de fonctionnement-55°C to +125°C

Matériau

Corps isolantPBT glass filled, UL 94 V-0
Matériau de contactCopper alloy
Revêtement du contactAu over Ni

Mécanique

Force d'enfichagemax. 67 N
Force d'extractionmax. 67 N
Durée de vie250 mating cycles

Électrique

Courant de fonctionnementPower contacts: max. 16 A, Signal contacts: max. 1 A
Résistance d'isolation≥ 1010 Ω
Tension testContact 1 - 16: 1000 V r.m.s; contact 17 - 34: 2000 V r.m.s.

Homologations / conformité

Fichier ULE130314
EnvironnementRoHS compliant
Interrogation de l'état des stocks
powered by netCOMPONENTS

Caractéristiques :

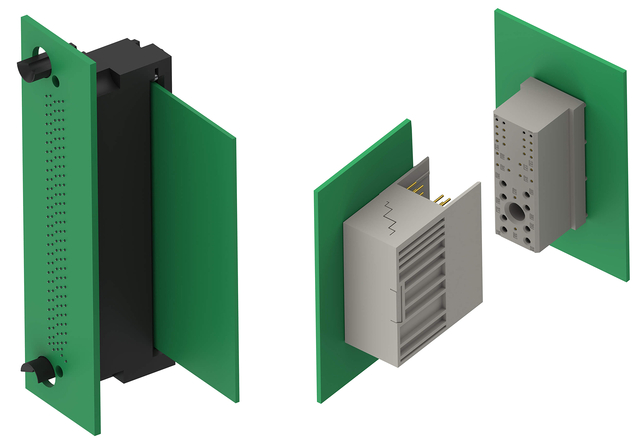

ept AdvancedTCA
Les connecteurs pour MicroTCA et AdvancedTCA en technologie press-fit permettent une transmission de données rapide. L’enfoncement est efficace grâce à la technologie press-fit à plaque plate. Alors que dans le cas du système ATCA, le connecteur AMC coudé se trouve sur la carte fille, le système µTCA utilise un connecteur droit situé directement sur le fond de panier.
ATCA Power Federleiste
ATCA Power connecteur femelle

aperçu détaillé

contacts à ressort emboutis
trou de guidage pour l'axe de guidage
contacts de puissance max. 16 A
contacts de signal max. 1 A
press-fit zone Tcom press®
PBT
ATCA Signal AMC
Signal AMC B+

aperçu détaillé

ressort de guidage
LCP
pas de 0,75 mm
zone d'emboîtement chapeau d'aiguille
avec ou sans PEG (pré-centrage)

AdvancedTCA® et MicroTCA® - Spécifications du PICMG :

ATCA Logo 330px
AdvancedTCA® et MicroTCA® sont des spécifications développées par PICMG® dans le but de permettre des solutions matérielles standardisées pour le trafic de données croissant ainsi que pour répondre aux nouvelles solutions de communication.
AdvancedTCA® a été spécifiée pour les exigences de disponibilité les plus élevées dans le domaine de l’infrastructure des systèmes de télécommunication. AdvancedTCA® permet de construire des systèmes modulaires avec des composants de différents fabricants. Cette technologie offre donc la possibilité de développer efficacement des installations flexibles et rentables.

AdvancedTCA® est une architecture évolutive et performante. AdvancedTCA® se caractérise par sa haute densité fonctionnelle, sa disponibilité et sa pérennité. Elle offre une plateforme pour de nombreuses applications d’avenir. Des débits de données scalables de plusieurs Tbit/s, la prise en charge multiprotocole, l’intégrabilité de nouveaux services, la convergence des réseaux d’accès, centraux et optiques ainsi que l’intégration des fonctions de centres de données font également partie des avantages. Les interfaces pour Gigabit Ethernet, Fibre Channel, Infiniband, StarFabric, PCI Express et RapidIO témoignent de la grande flexibilité de l’architecture AdvancedTCA®. Un autre élément essentiel des systèmes est la haute disponibilité de 99,999 %.

Pour rendre le système Advanced-TCA® décrit encore plus rentable, PICMG® a développé le standard AdvancedMC™ (Advanced Mezzanine Card). Les modules AdvancedMC™ sont de petites cartes qui se branchent sur une « carte porteuse » (une plaque de support sous la forme d’une carte fille AdvancedTCA®) en parallèle comme une application Mezzanine. La carte porteuse ne contient que des fonctions de gestion, mais l’application proprement dite est réalisée via les modules AdvancedMC™.

MicroTCA® est désormais basé sur l’approche consistant à brancher les modules AdvancedMC™ directement sur le fond de panier. L’objectif est de construire des systèmes plus petits et plus flexibles, indépendants des cartes porteuses et d’AdvancedTCA®. MicroTCA® répond aux exigences des applications sensibles aux coûts qui mettent davantage l’accent sur les besoins en espace et les investissements que sur la puissance de calcul. Cela ouvre de nouveaux domaines d’application dans le milieu et le bas de gamme, par exemple dans le traitement des images, la technologie médicale ou la technologie de l’automatisation.

Vue du développeur :

ept est équipé de la zone press-fit éprouvée « Tcom press® », qui se caractérise par une très bonne électroconductivité et des forces de rétention élevées. ept garantit une compatibilité croisée totale avec tous les connecteurs de puissance AdvancedTCA du marché qui ont été spécifiés selon la norme PICMG ATCA 3.0 R2.0.
